航空用轻量化铰接式轴承支撑结构

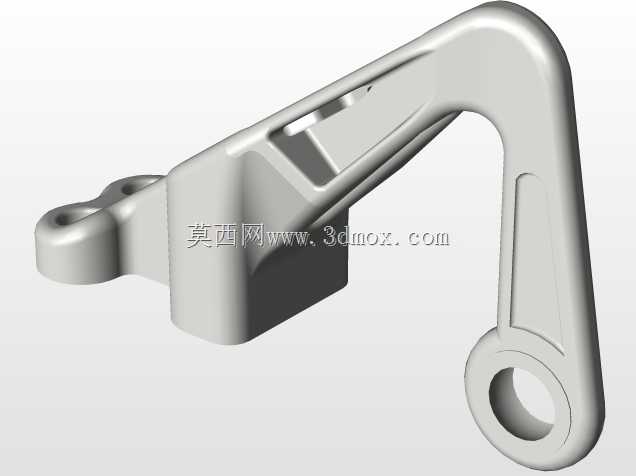

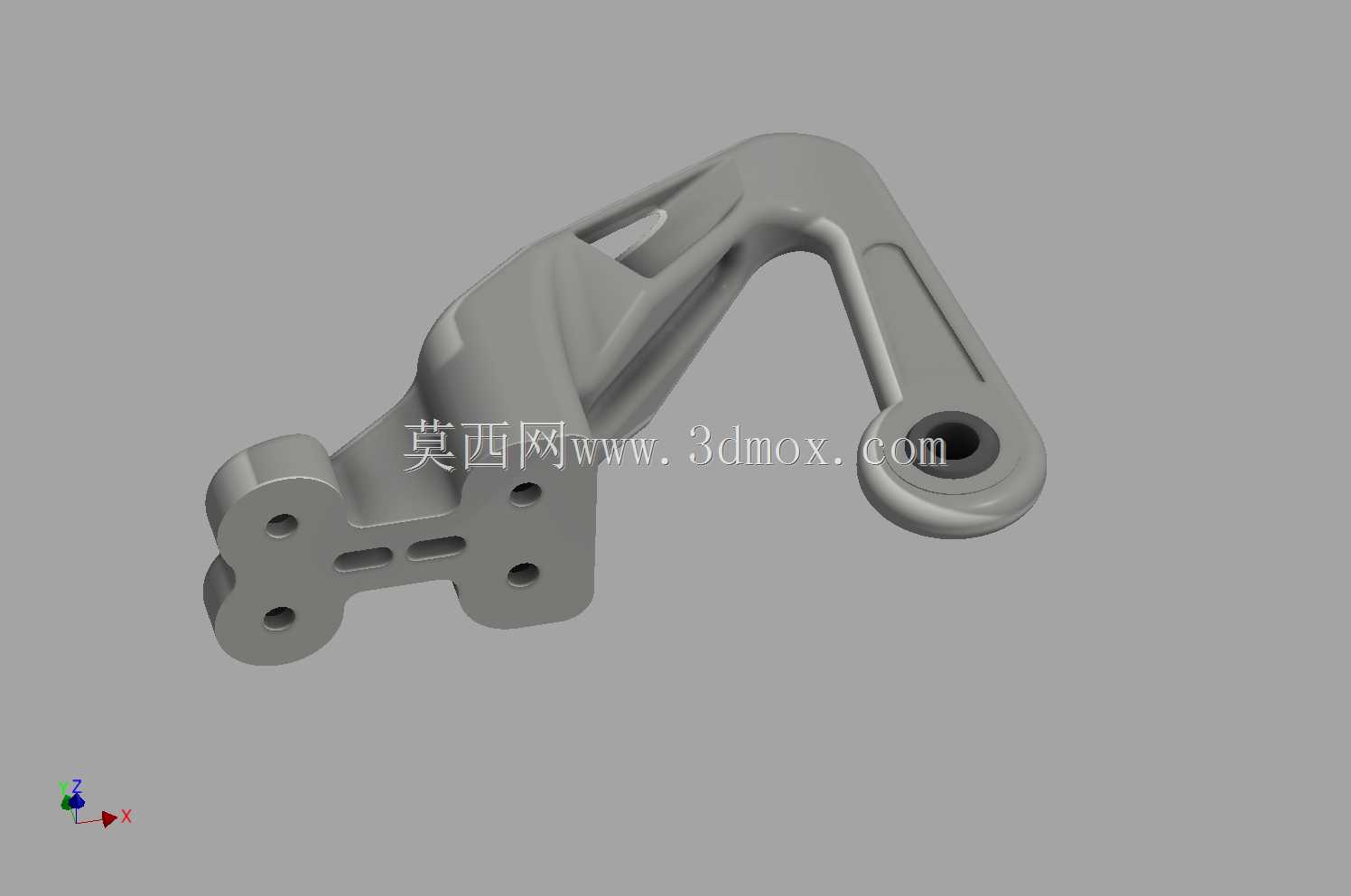

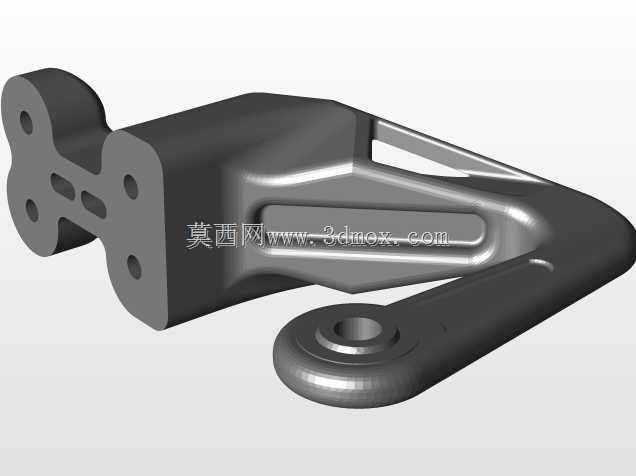

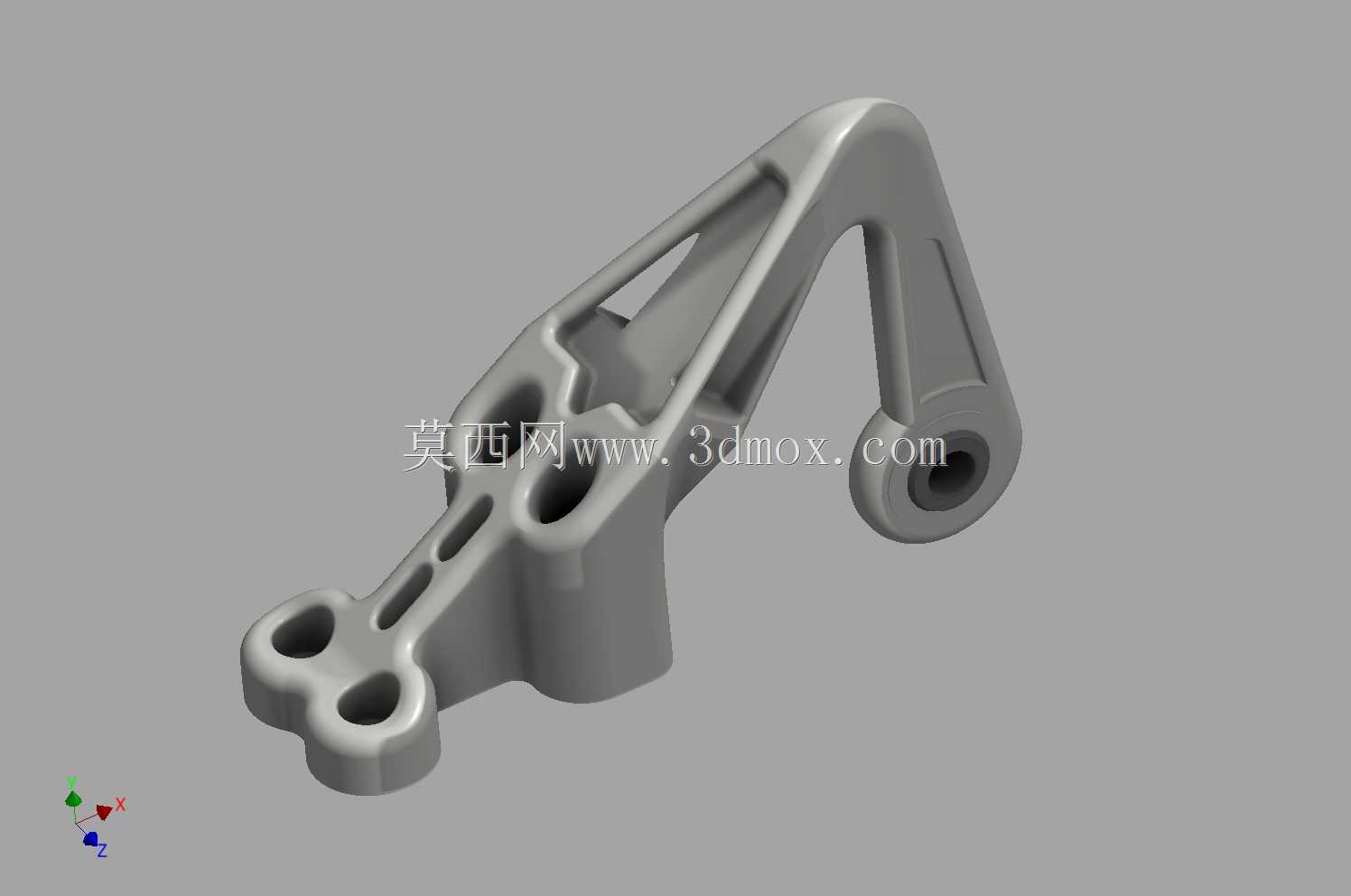

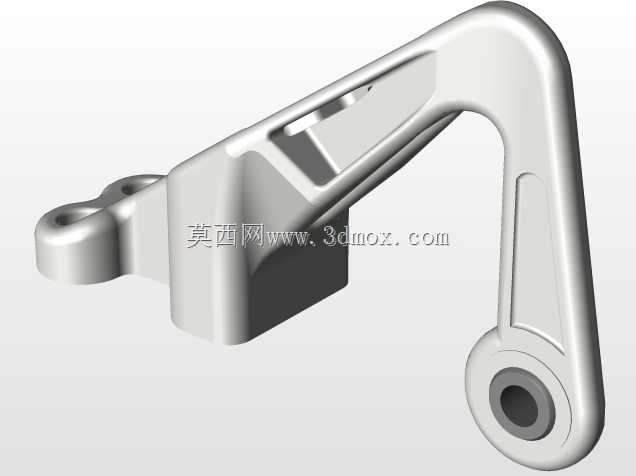

　　在民用及通用航空飞行器的操纵传动链路里，这类铰接式轴承支撑结构是承担载荷传递、运动自由度约束的核心连接件，常布置在机身副翼操纵摇臂、起落架辅助联动机构、尾舵传动拉杆的节点位置，区别于工业设备常用的方正厚重型轴承座，航空场景下的支撑件对重量冗余的控制极为严苛，每克多余的结构重量都会直接影响飞行器的有效载荷与航程表现，因此整个结构的拓扑优化逻辑完全围绕载荷路径展开。从实际装机的功能逻辑来看，该结构一端通过四个均布的安装孔固定在机身内部的型材骨架上，安装面做了铣平处理，保证和支撑骨架的贴合度达到0.02mm以内，避免长期受交变载荷出现连接松动；另一端的内嵌轴承孔用于穿装铰接销轴，连接相邻的传动摇臂或拉杆，让传动件可以绕销轴做定角度摆动，

　　中间的弧形臂结构则是根据实际安装空间的避让需求设计，避开周边的线束、油路以及其他运动部件的行程范围，不会出现运动干涉。设计过程中首先要完成的是载荷工况的校核，航空部件的受力不是单一方向的静载荷，起飞爬升阶段的正向过载、机动飞行时的侧向切向力、降落触地时的冲击载荷都会叠加在支撑结构上，因此在初始建模阶段就通过拓扑优化计算，把非载荷路径上的多余材料全部去除，比如臂身位置的镂空槽、安装端的减重孔，都是在保证结构强度、刚度满足航标要求的前提下做的材料削减，整个结构的应力分布均匀，最大应力集中点出现在轴承孔与支撑臂的过渡圆角处，设计时特意加大了过渡圆角半径，避免长期受交变载荷出现应力疲劳开裂。从安装边界来看，安装端的四个孔分为上下两组，

　　每组孔的中心距严格匹配航空标准型材的安装孔位，不需要现场二次打孔即可直接装配，轴承孔的内孔尺寸适配标准规格的自润滑关节轴承，压装轴承后孔壁的公差控制在H7区间，保证轴承外圈不会出现窜动，同时内圈和销轴的配合间隙控制在合理范围，既不会出现卡滞，也不会因为间隙过大产生传动旷量。结构表面做了阳极氧化处理，适应高空低温、高湿度的复杂工况，避免长期使用出现腐蚀失效，臂身的加强筋沿着主载荷方向布置，在不增加整体壁厚的前提下大幅提升了结构的抗扭、抗弯性能，和同载荷等级的实心铸造轴承座相比，重量降低了40%以上，完全符合航空部件的轻量化设计要求。实际装配时需要注意，安装面和骨架之间要加装薄型减震垫片，吸收发动机传递过来的高频振动，

　　避免振动长期传递到轴承位置导致轴承过早磨损，轴承压装时要采用专用工装均匀施力，不能直接敲击轴承外圈，防止轴承内的滚道出现变形影响转动灵活性。这类支撑结构的设计难点在于平衡重量、强度、安装空间三者的矛盾，不能为了减重过度削减结构厚度导致刚度不足，也不能为了保证强度做的过于厚重浪费载荷配额，同时还要兼顾周边部件的运动行程，在有限的机身内部空间里完成载荷传递的功能，建模过程中每一处圆角、每一个镂空槽的位置都经过多轮仿真验证，确保在极限工况下的变形量在允许范围内，不会影响操纵机构的传动精度。
