直插式铝电解电容器三维结构设计

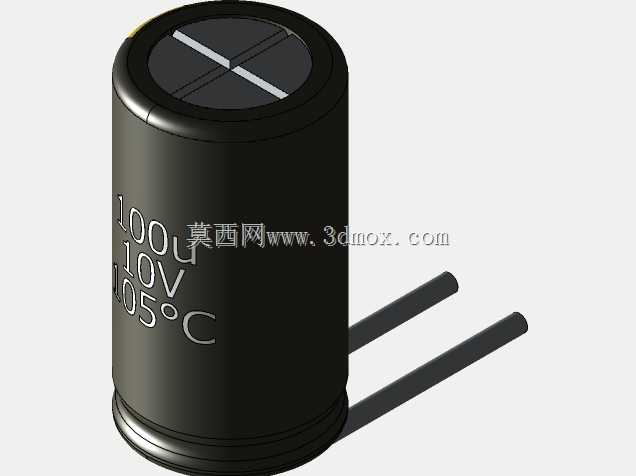

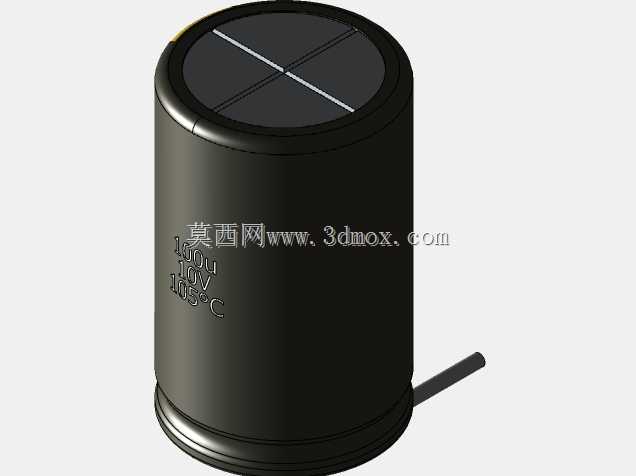

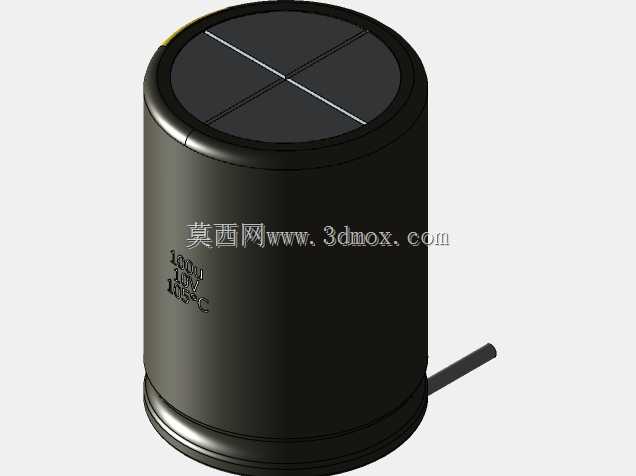

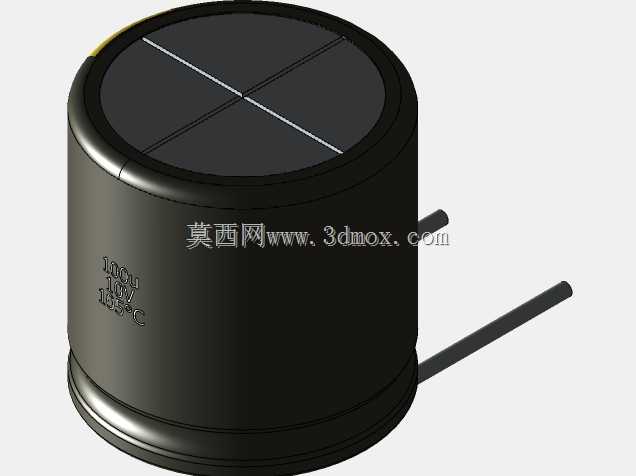

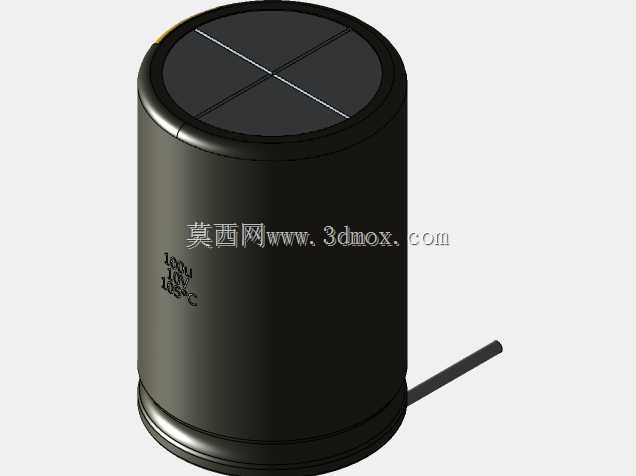

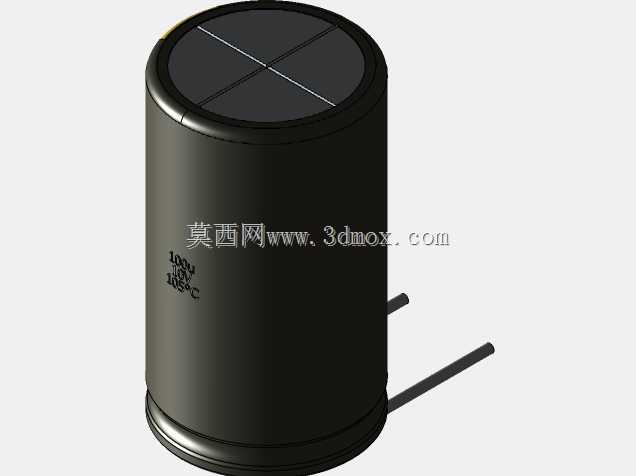

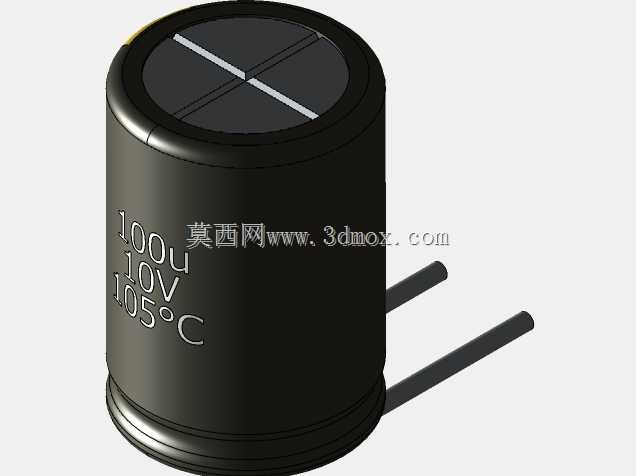

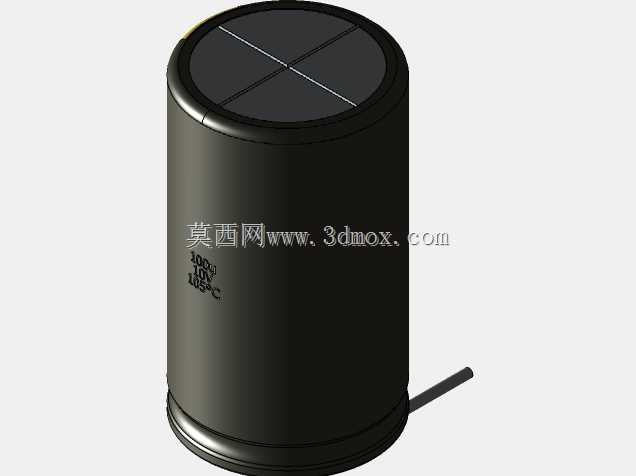

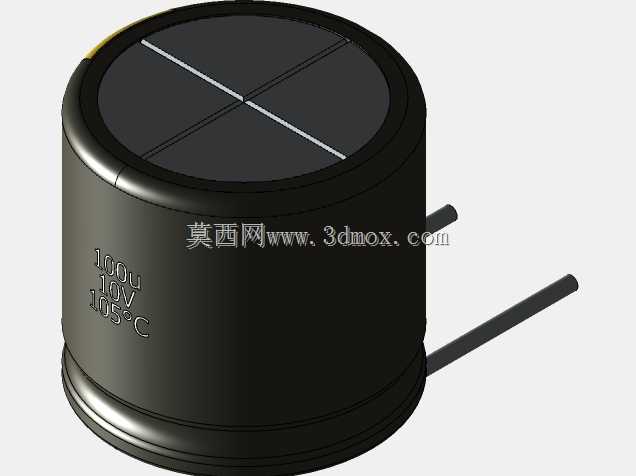

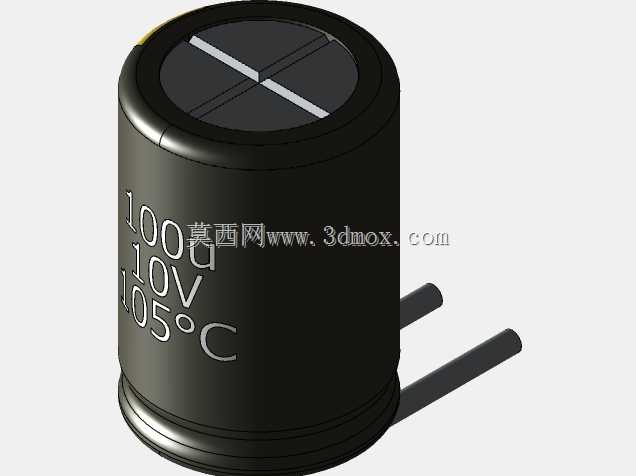

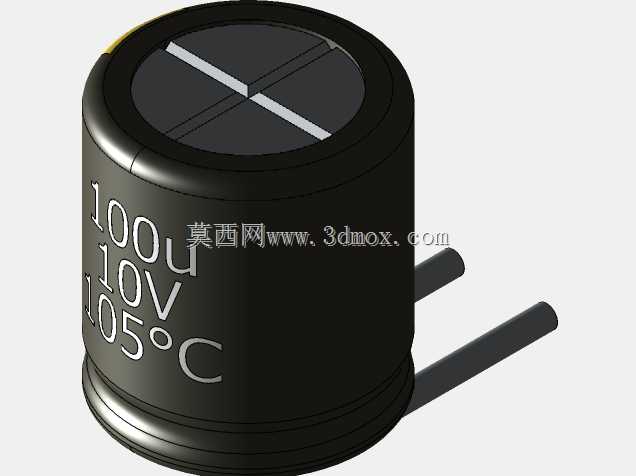

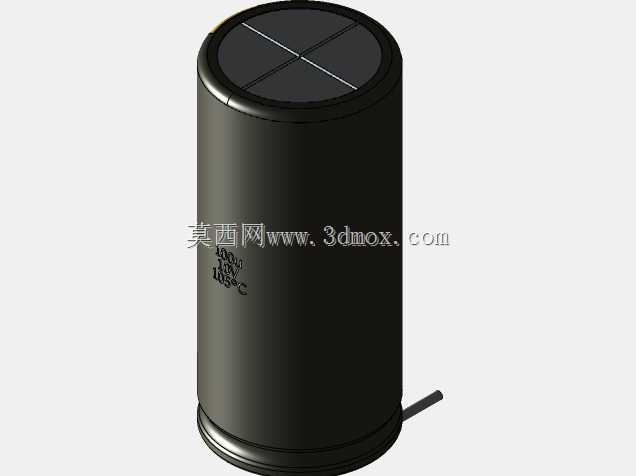

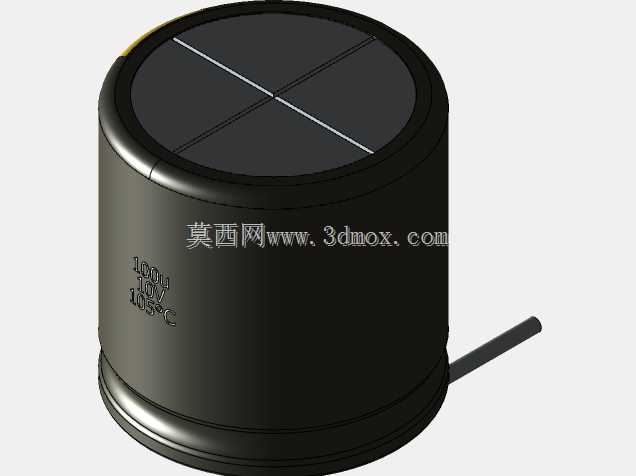

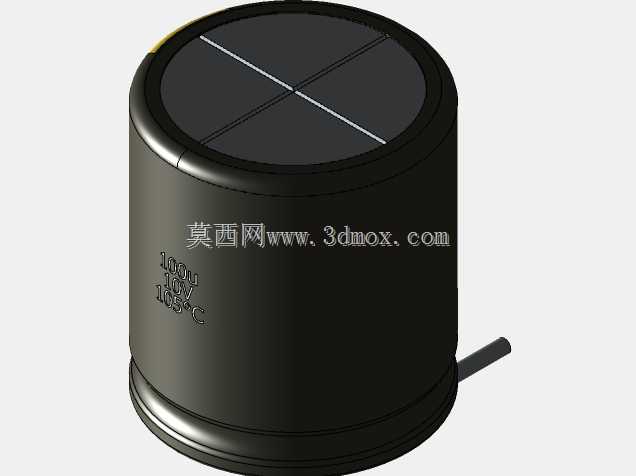

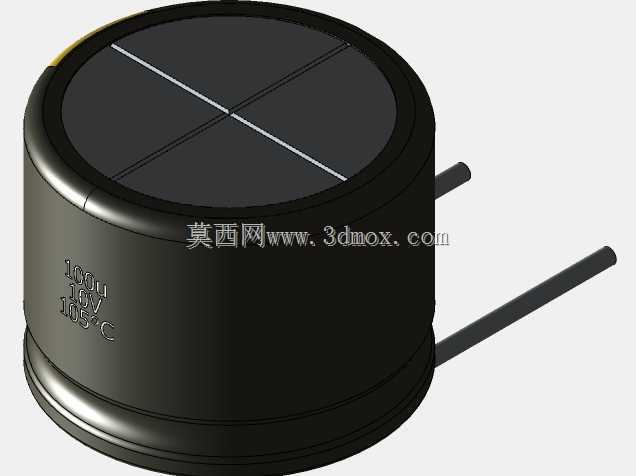

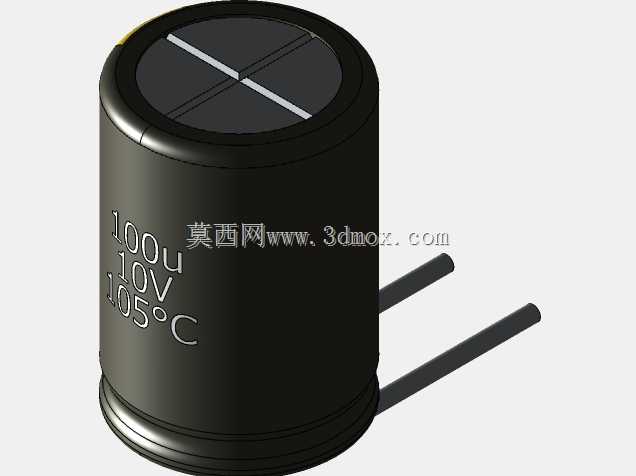

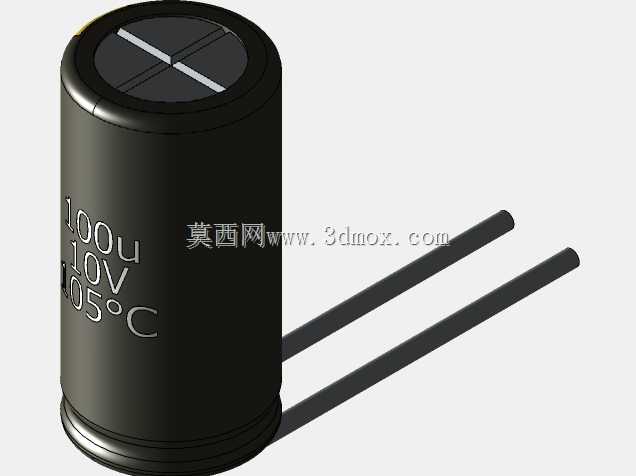

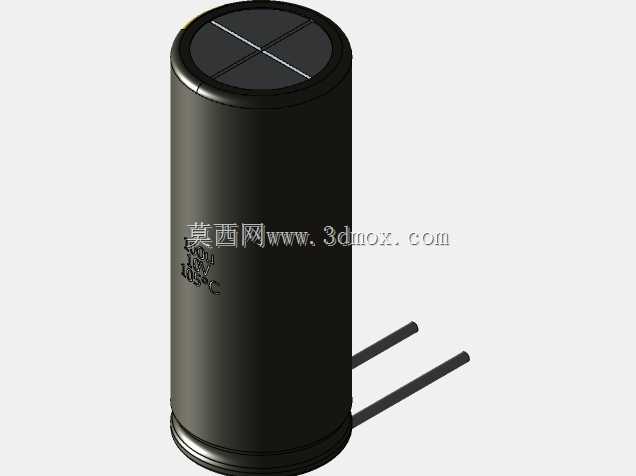

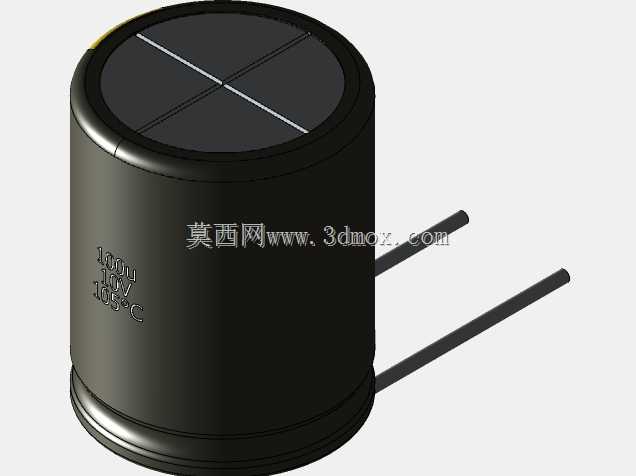

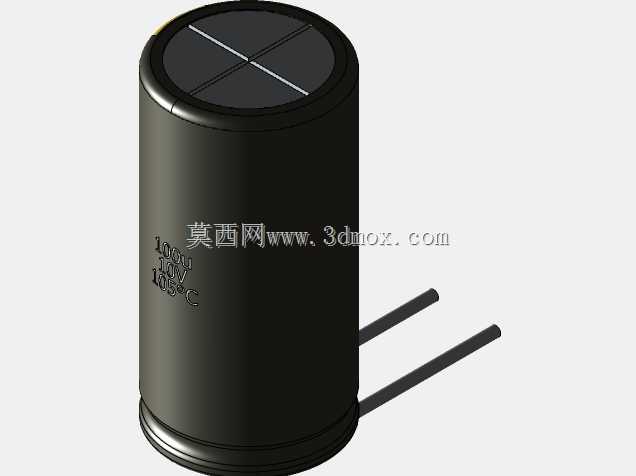

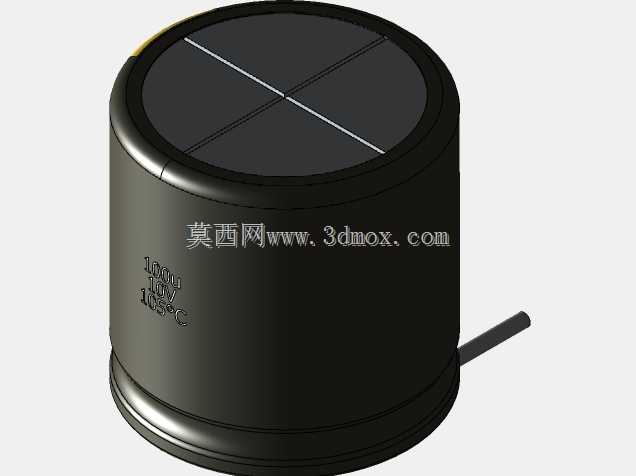

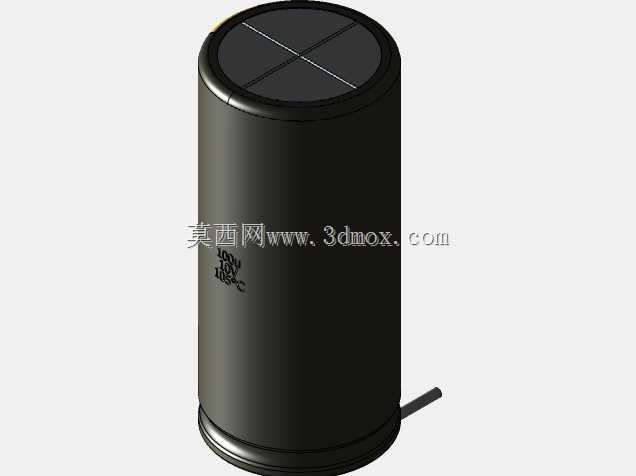

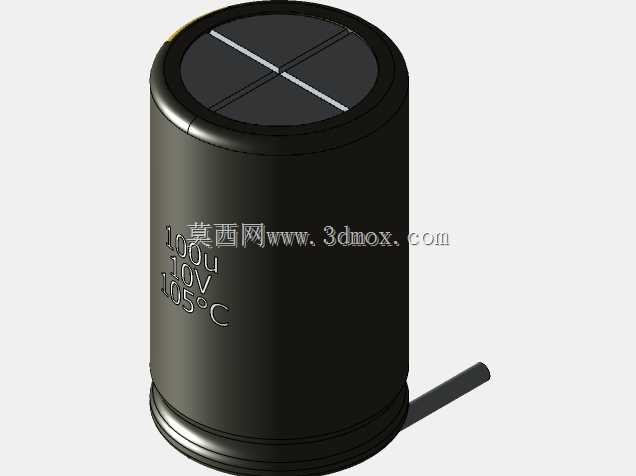

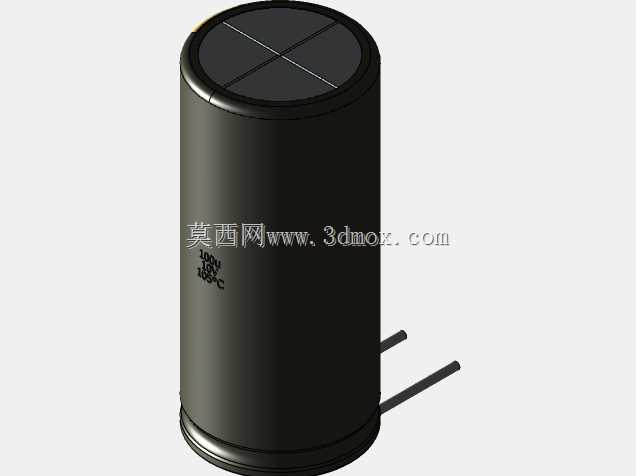

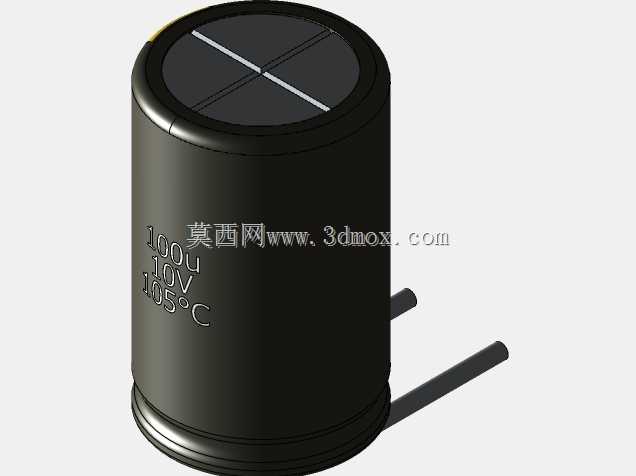

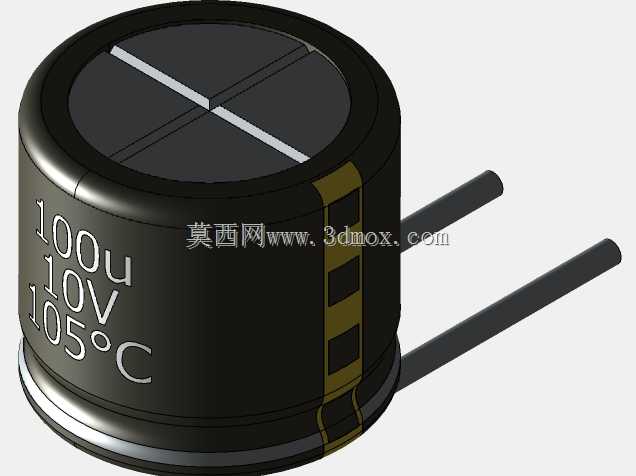

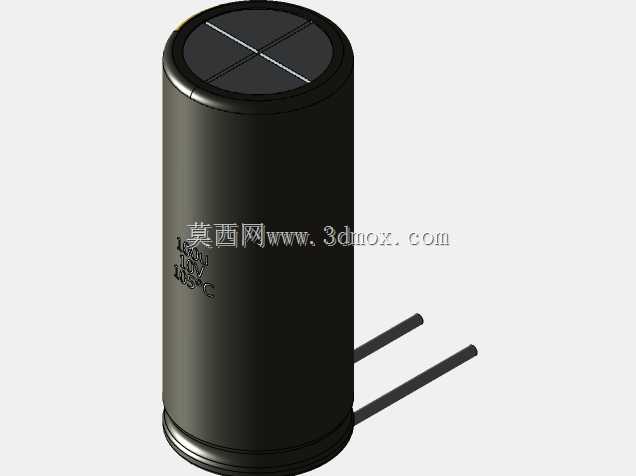

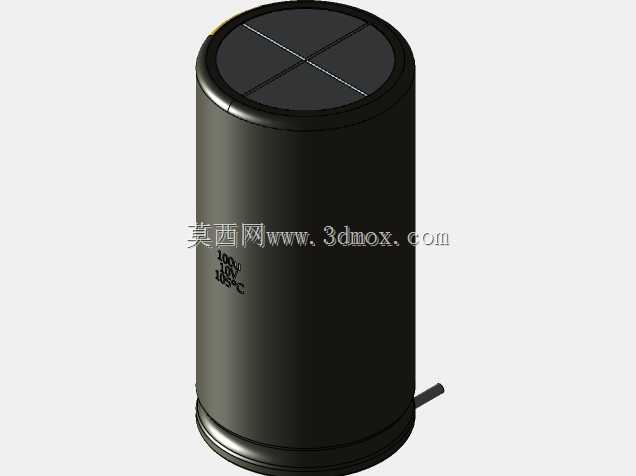

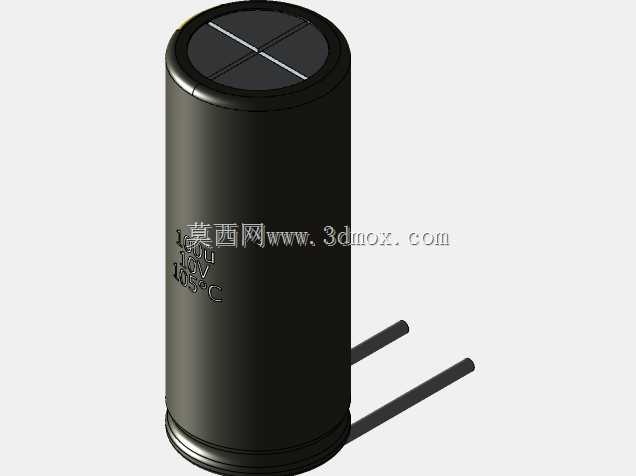

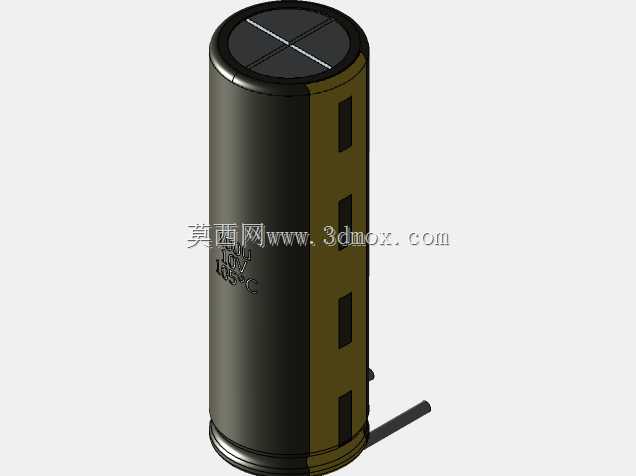

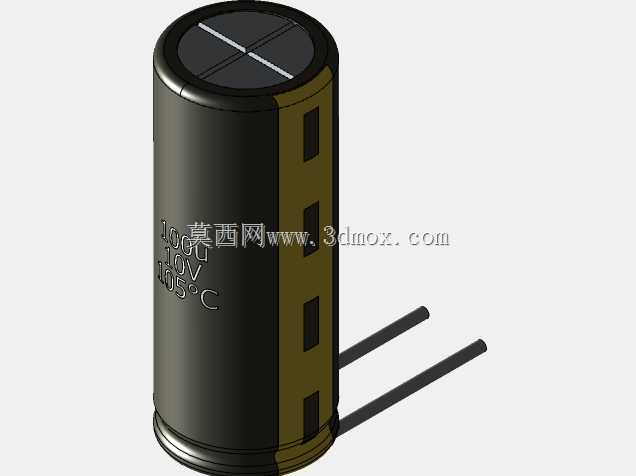

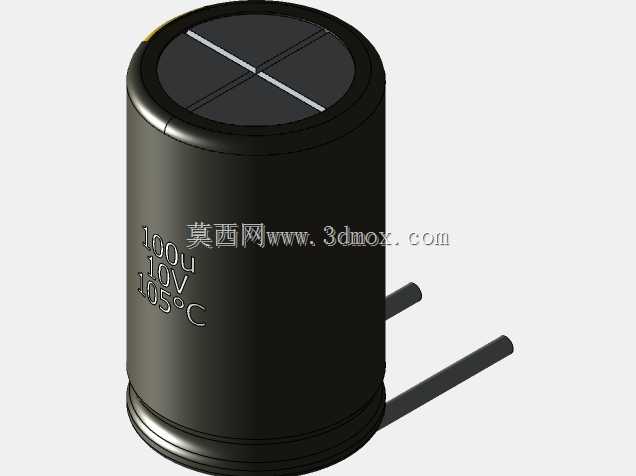

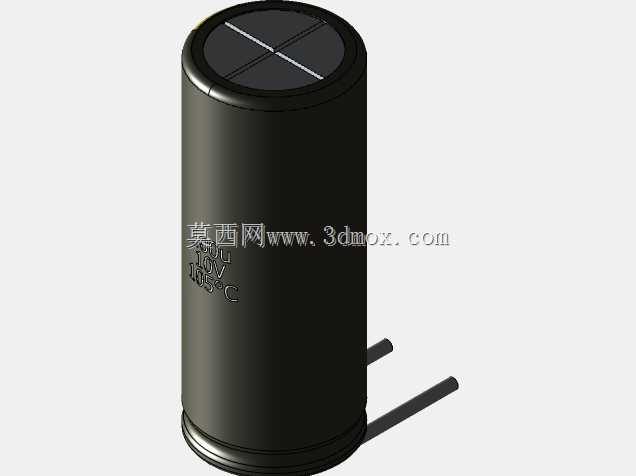

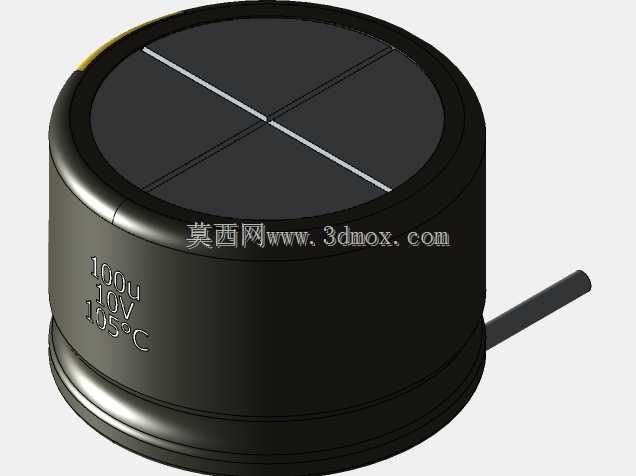

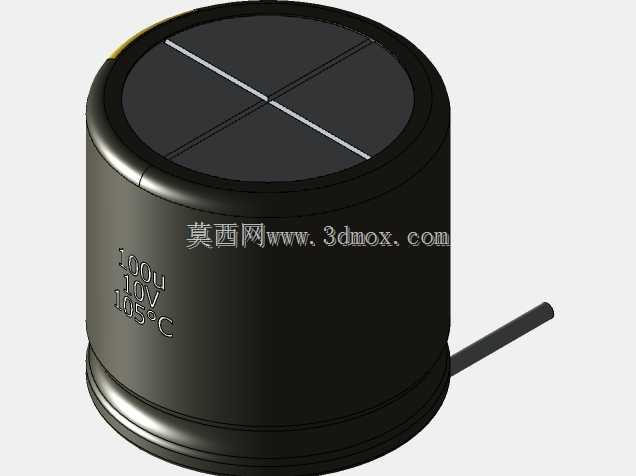

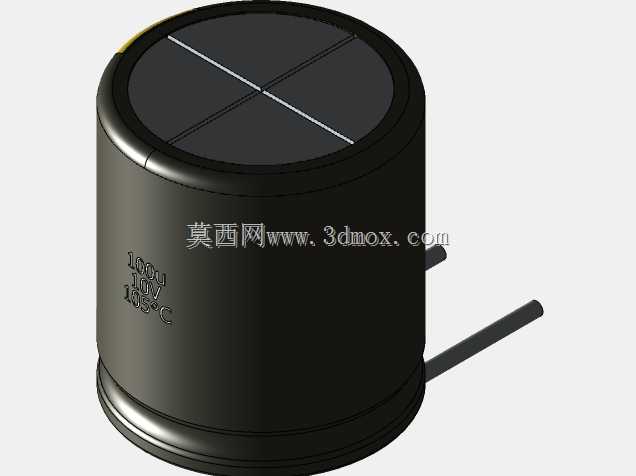

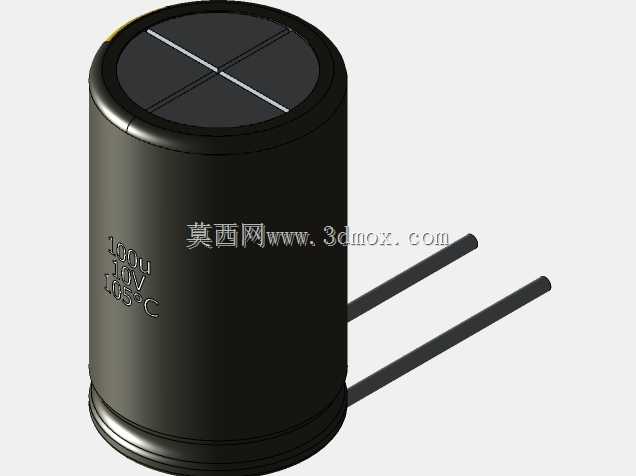

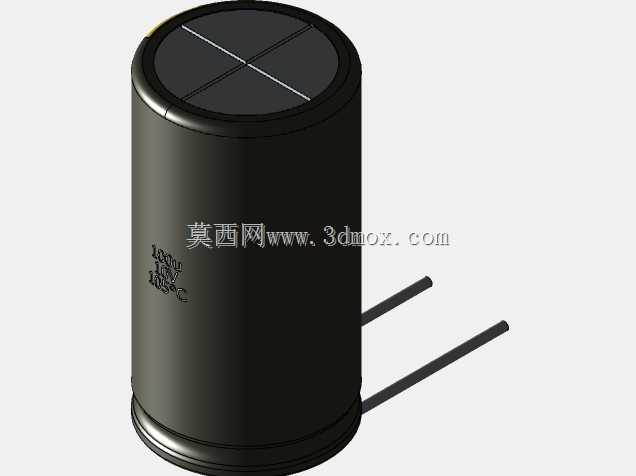

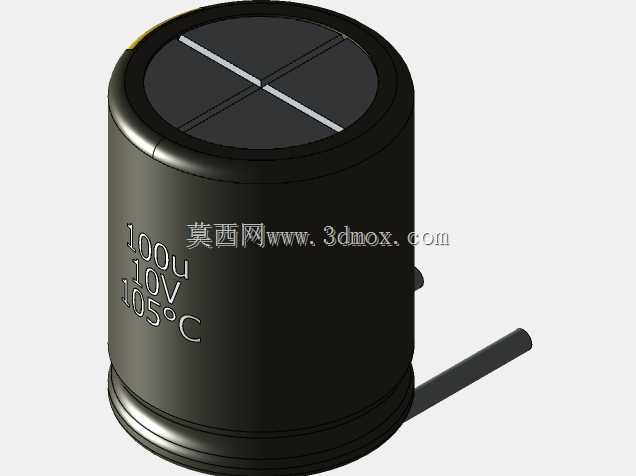

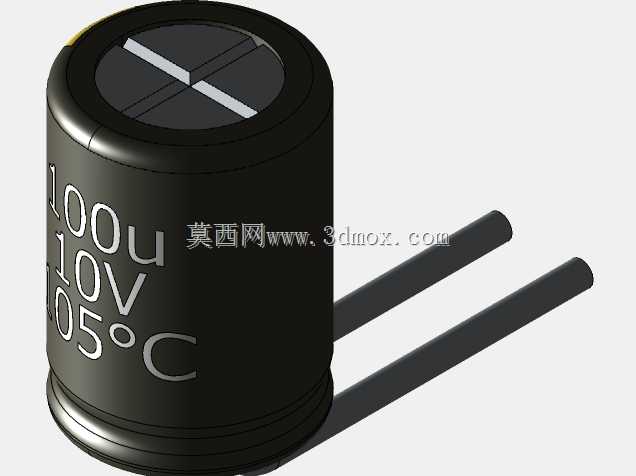

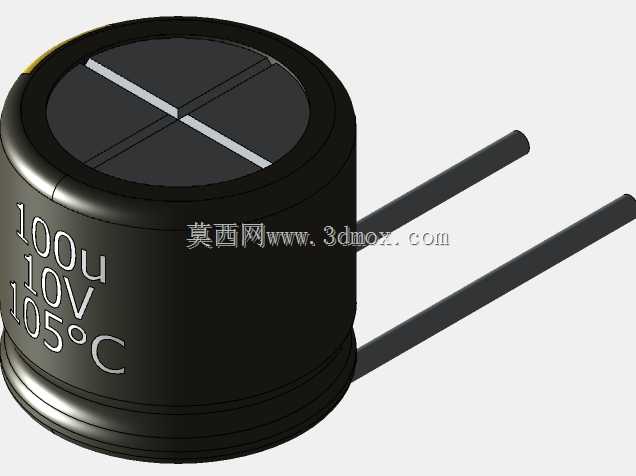

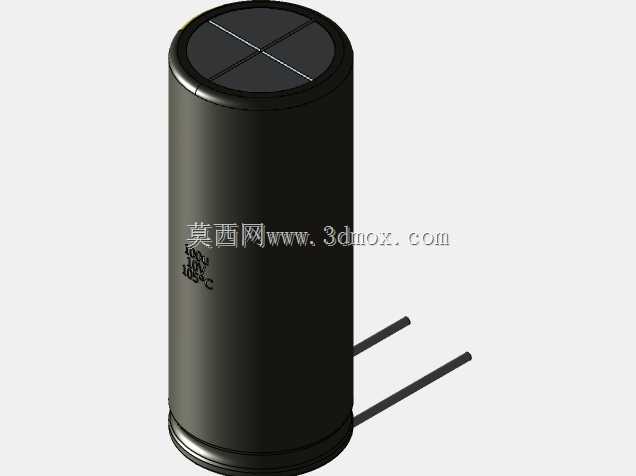

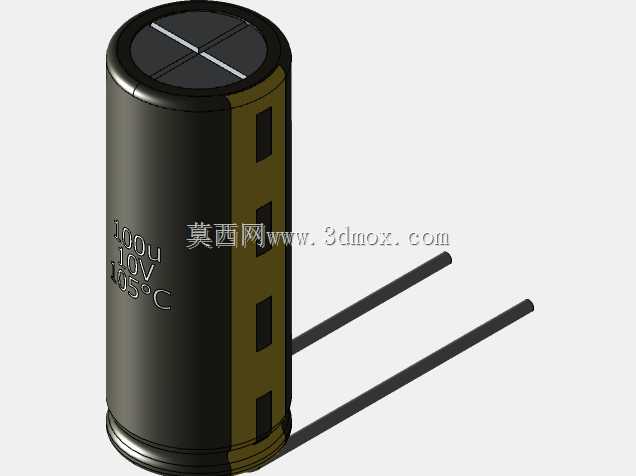

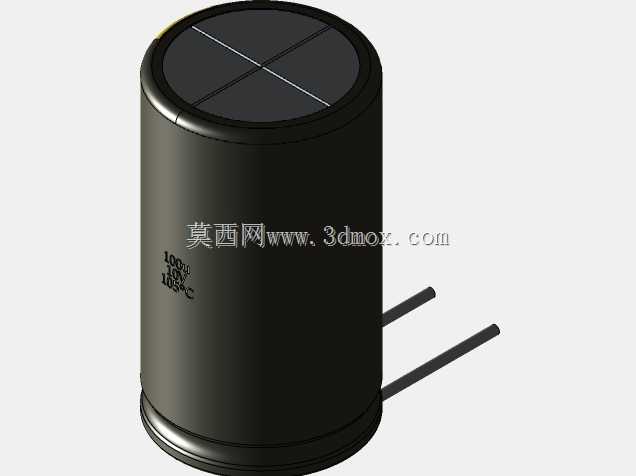

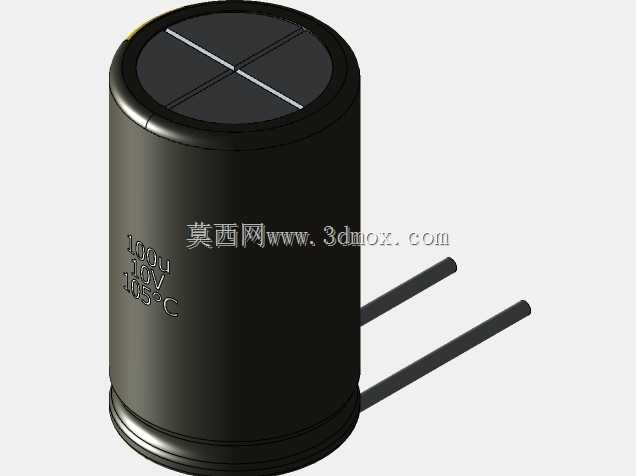

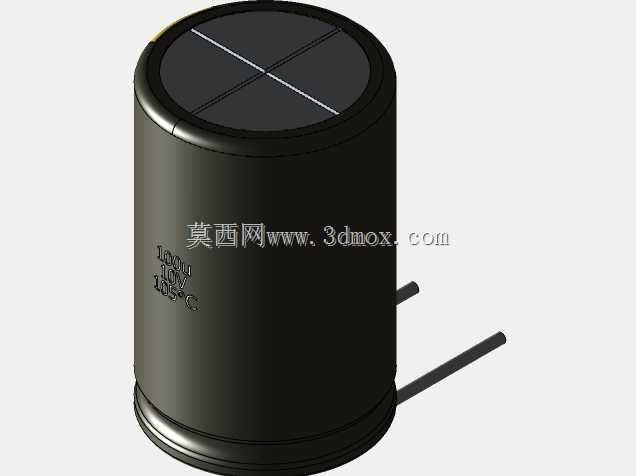

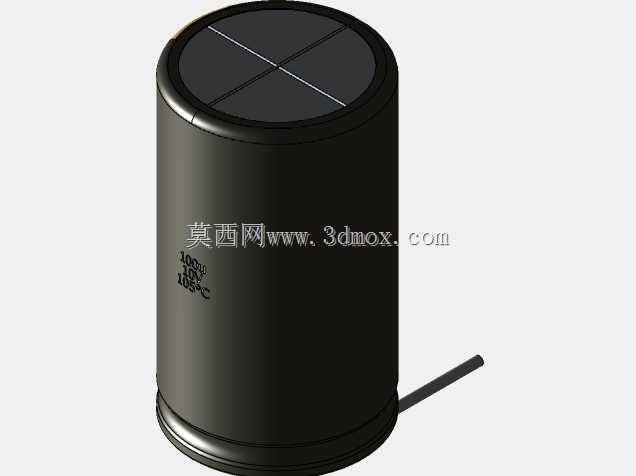

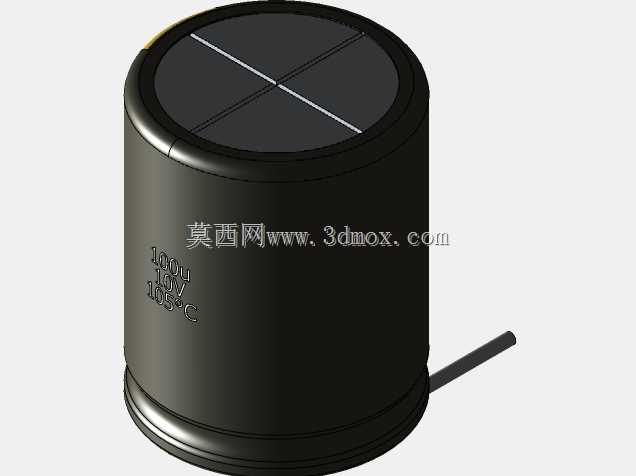

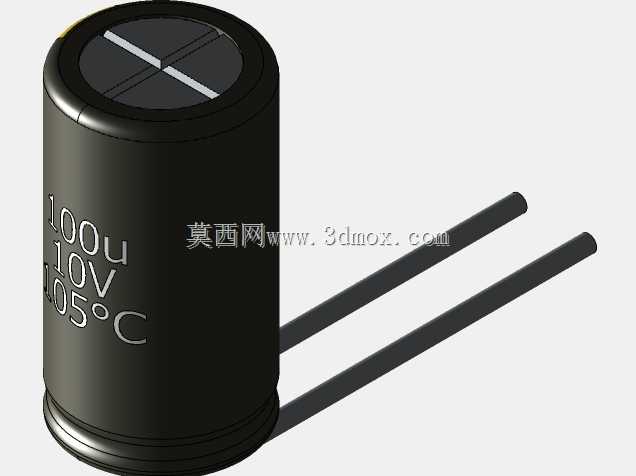

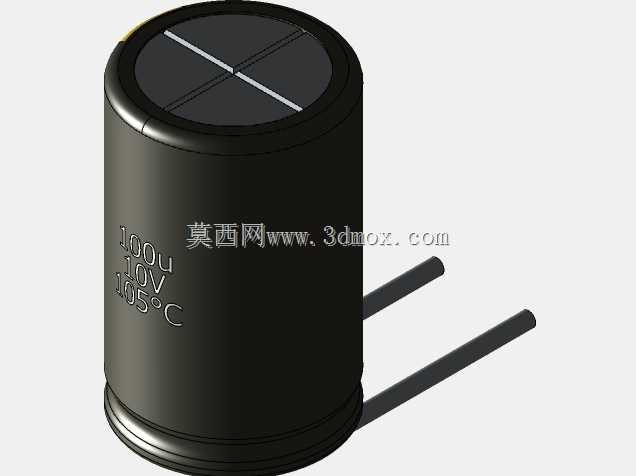

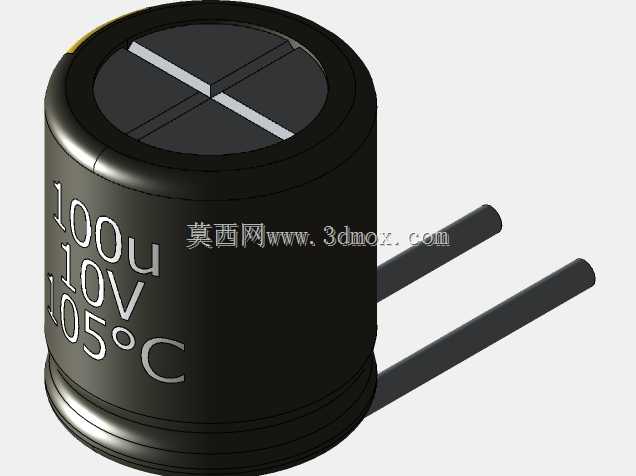

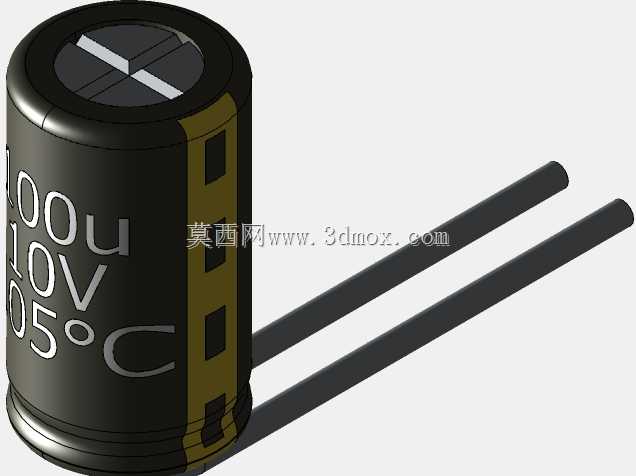

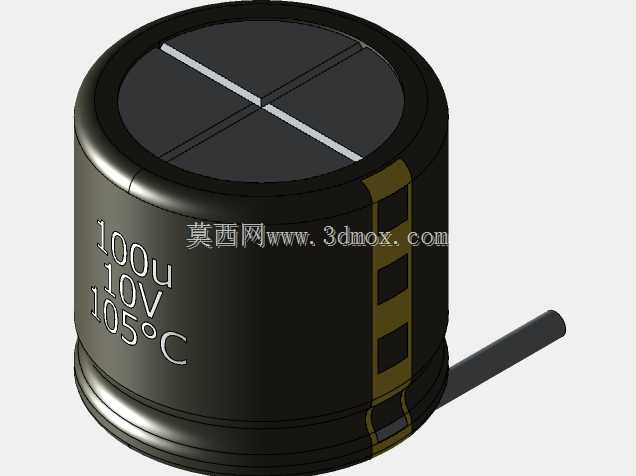

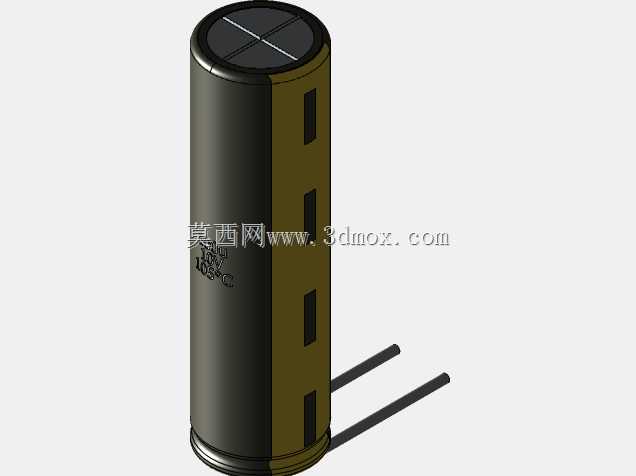

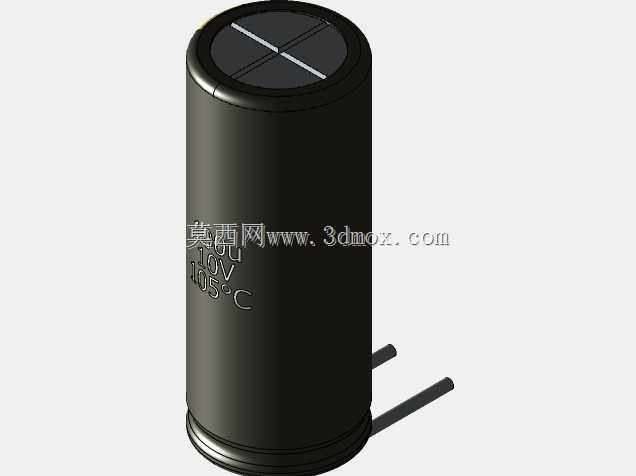

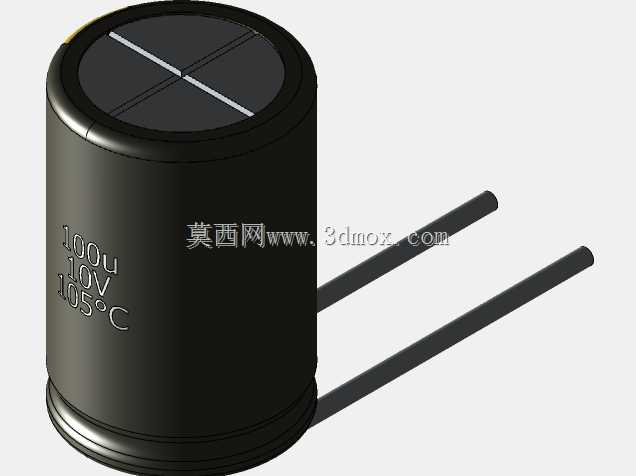

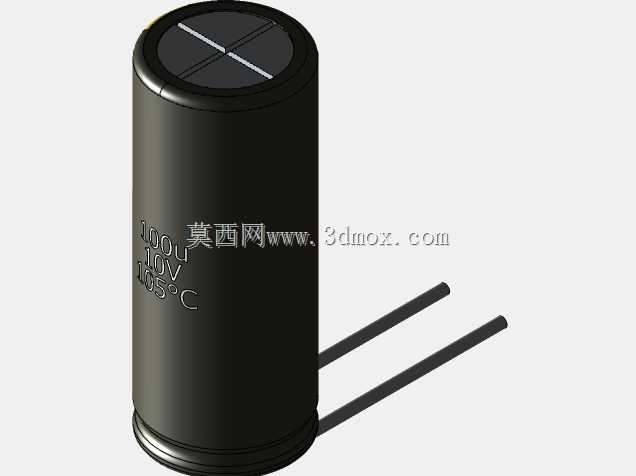

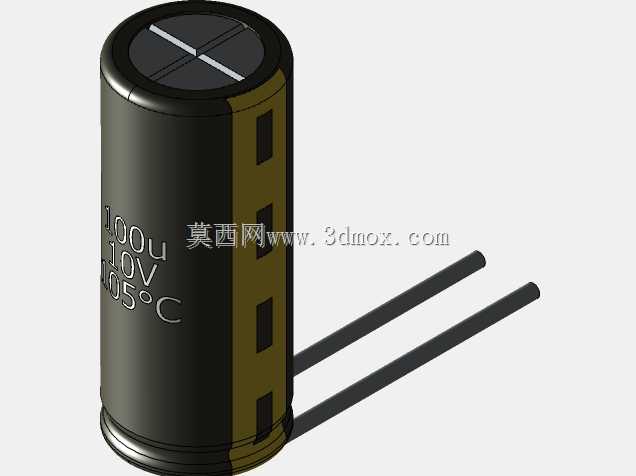

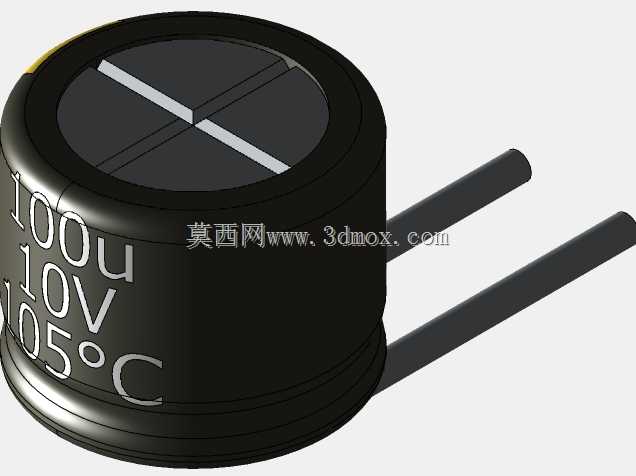

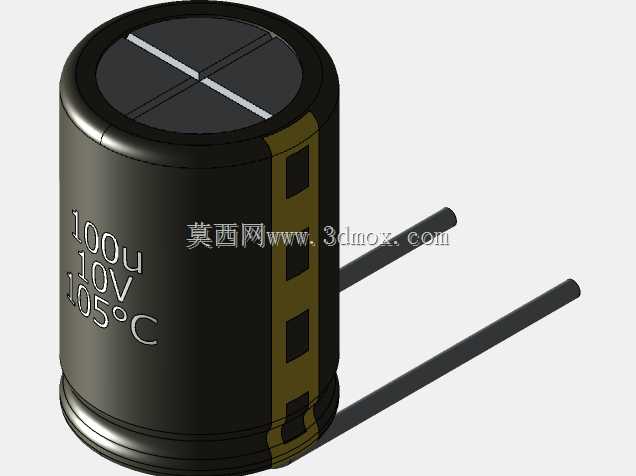

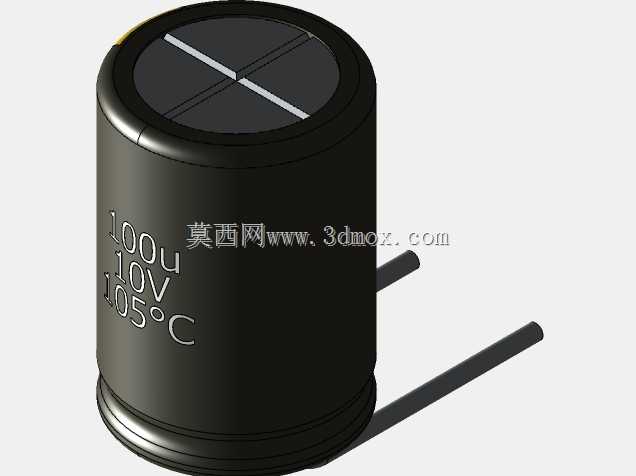

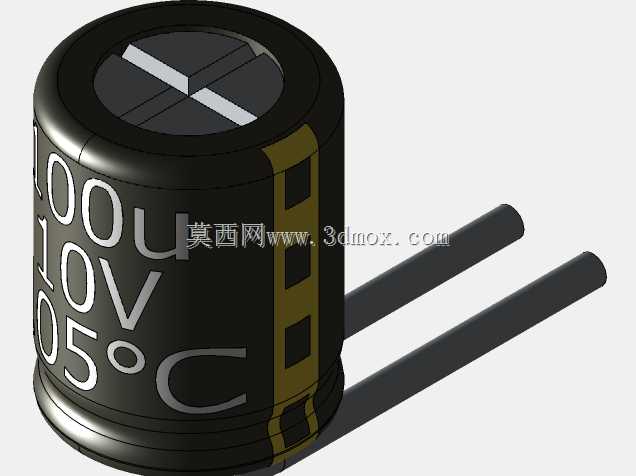

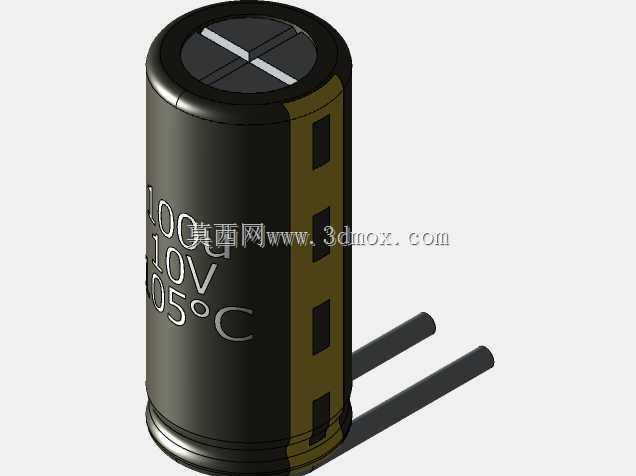

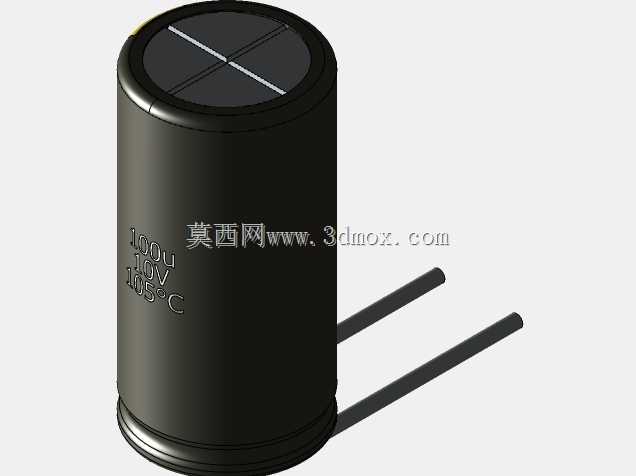

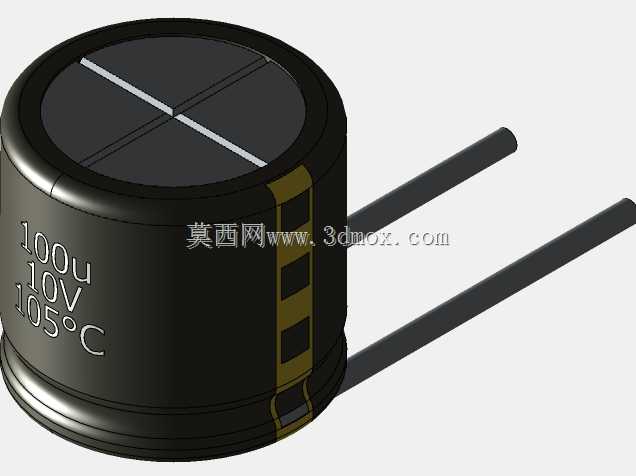

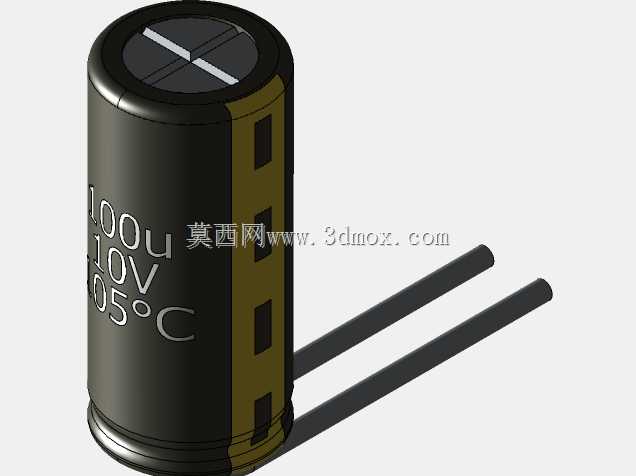

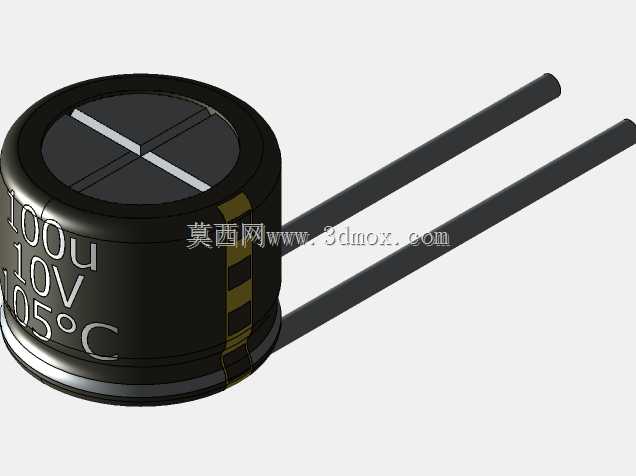

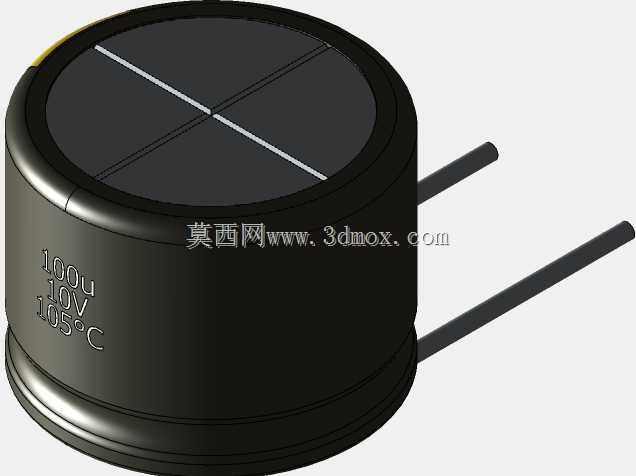

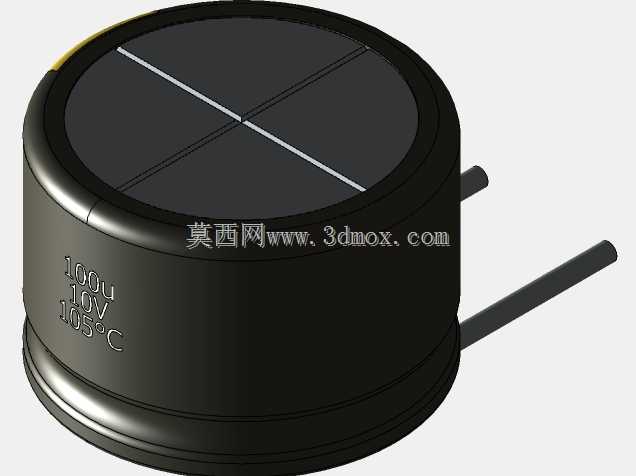

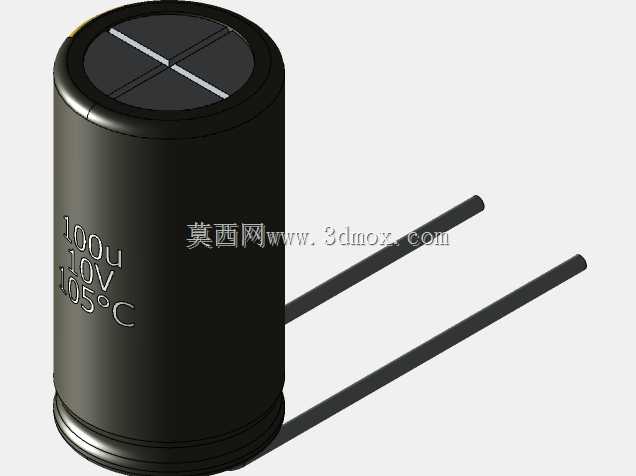

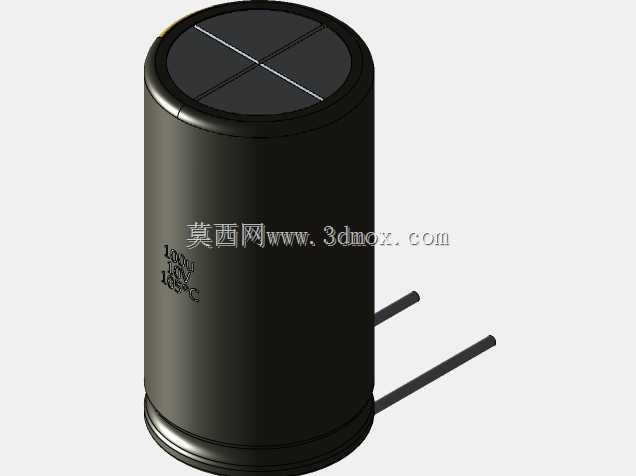

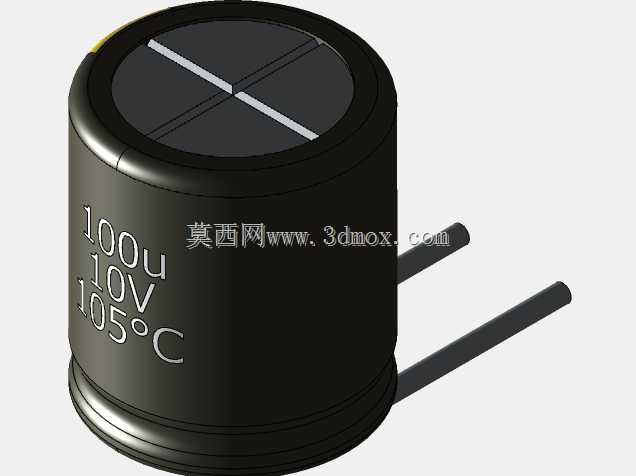

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是极为常见的被动储能元件，这类元件的三维建模精度，直接影响PCB装配干涉检查、结构件空间预留的准确性，很多刚入行的结构工程师在做板卡布局时，常忽略电容引脚折弯后的实际占位，导致样机装配时电容和周边散热片、接插件产生硬干涉，反复改板拉长项目周期。这款铝电解电容的建模，完全围绕实际生产装配的边界条件展开，没有做理想化的简化处理。首先是本体外形的还原，圆柱状铝壳的顶部做了十字防爆压痕结构，这是铝电解电容的核心安全结构，当电容内部电解液受热汽化压力升高时，防爆槽会优先开裂释放压力，避免本体炸裂，建模时压痕的深度、槽宽都按照实际量产元件的尺寸做了等比例还原，

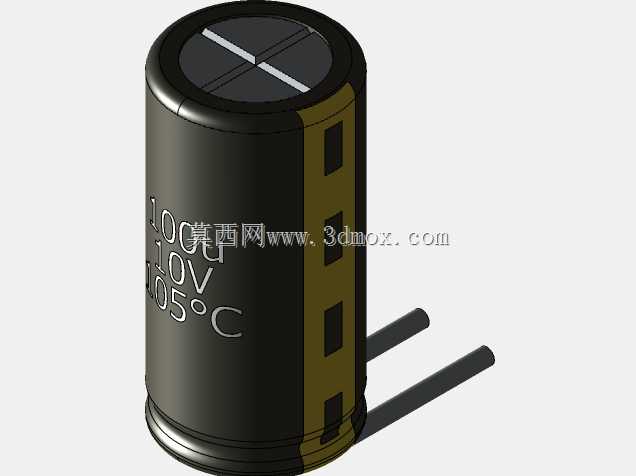

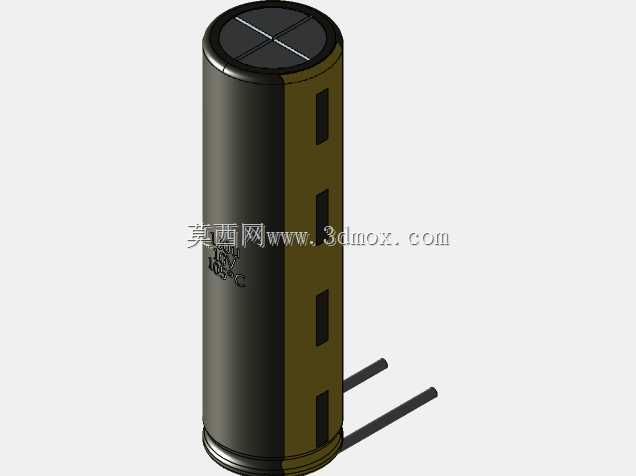

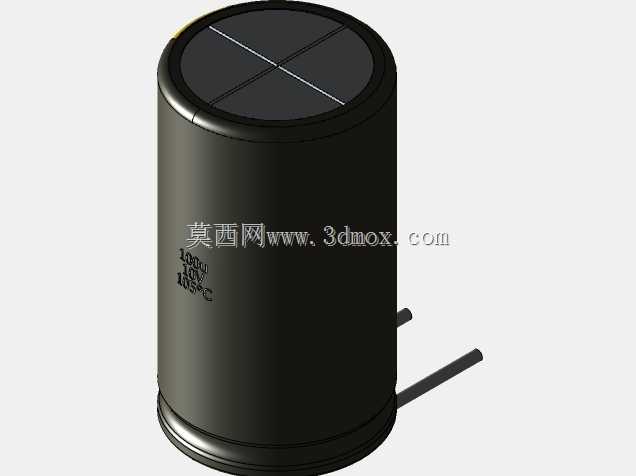

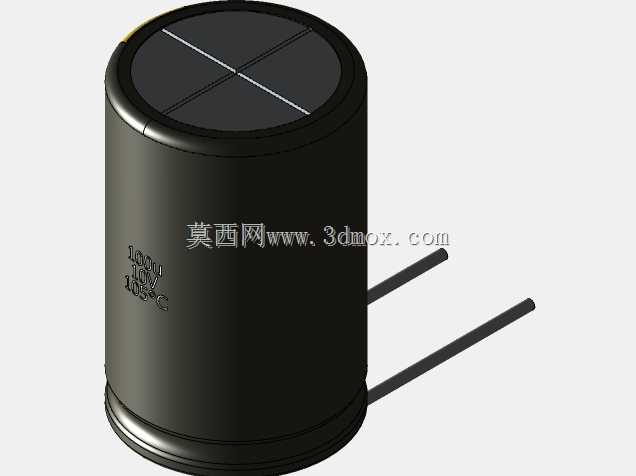

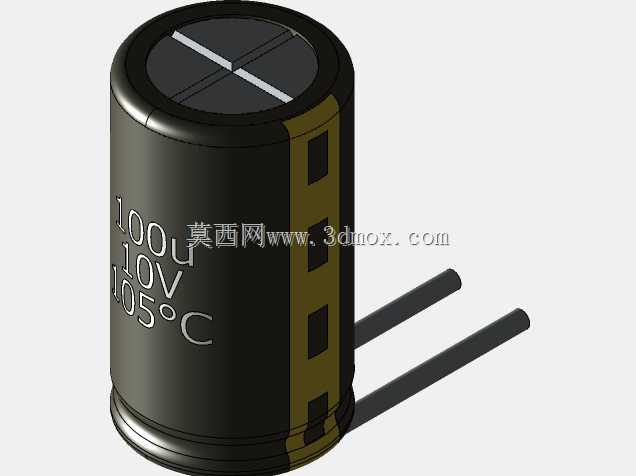

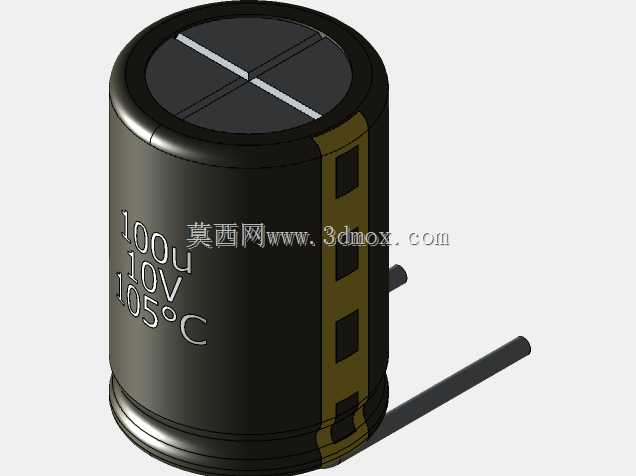

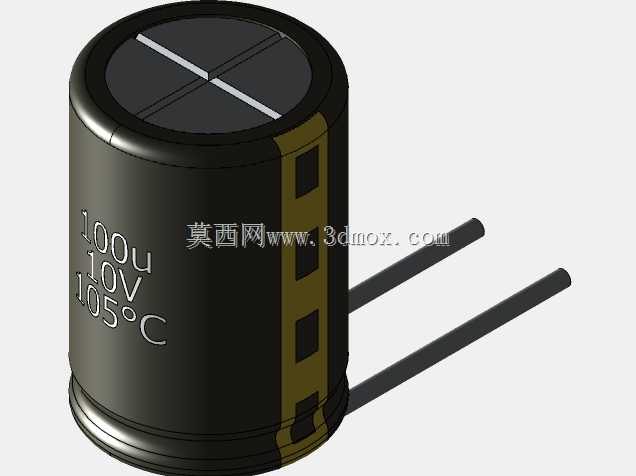

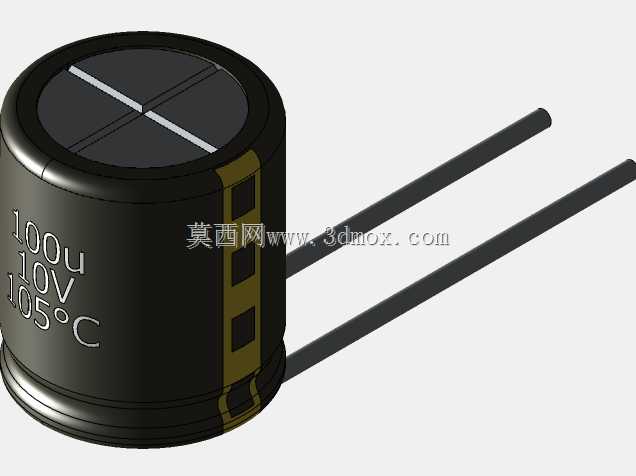

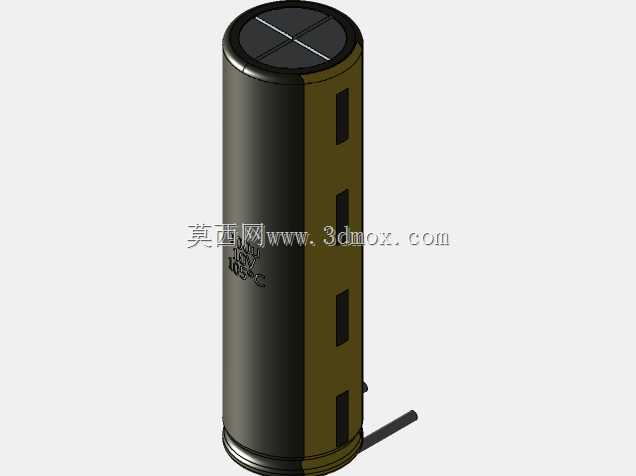

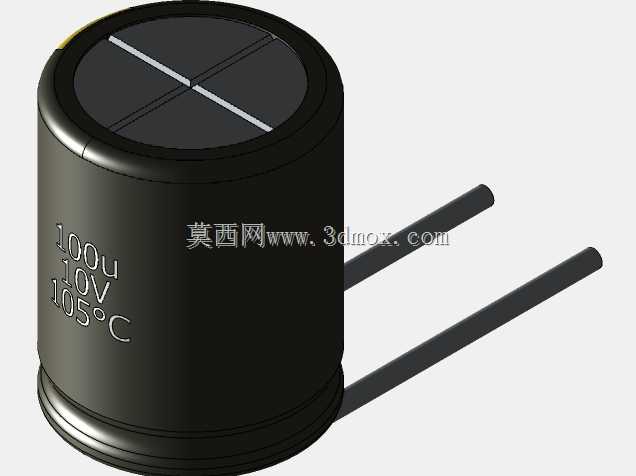

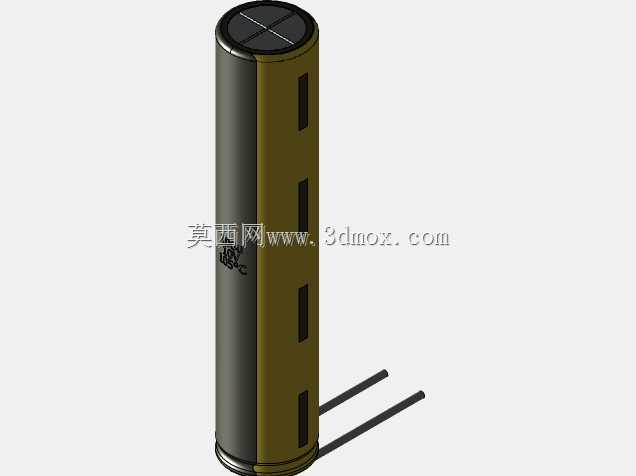

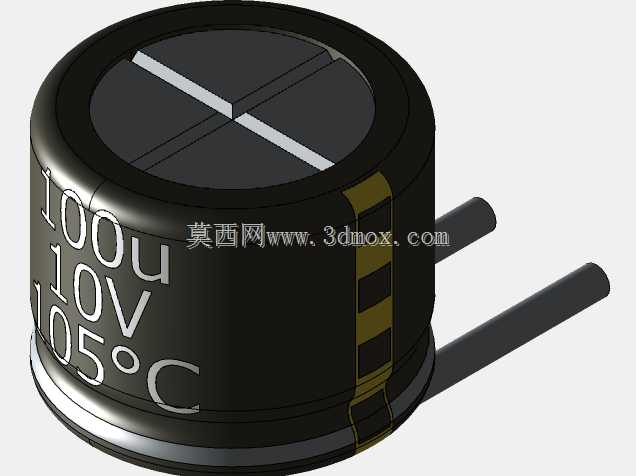

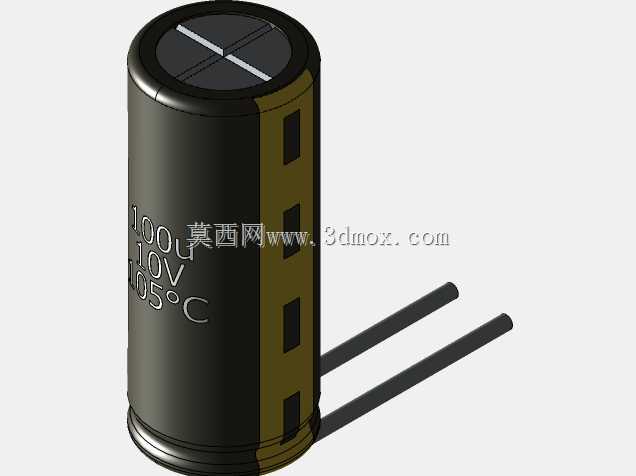

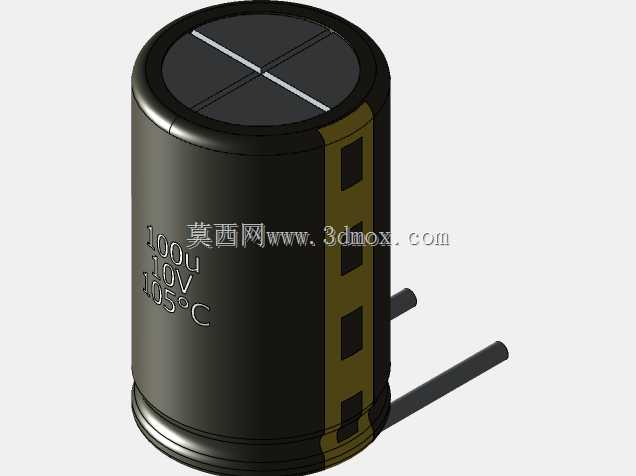

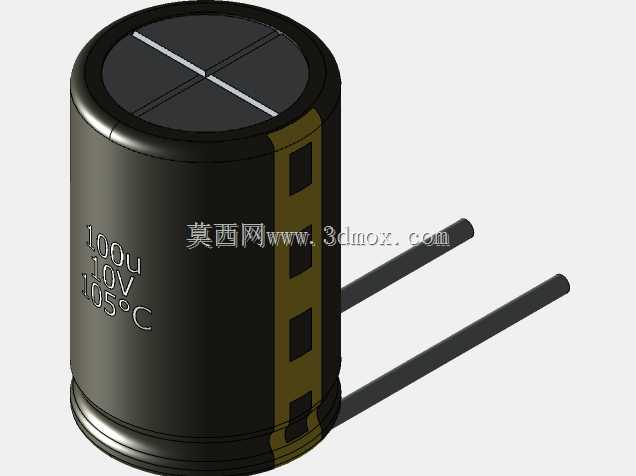

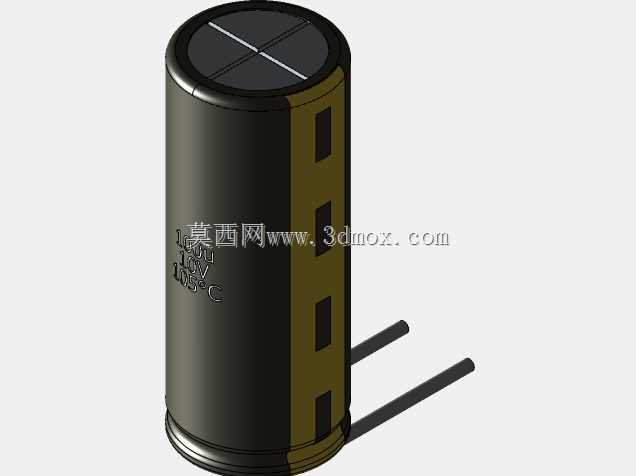

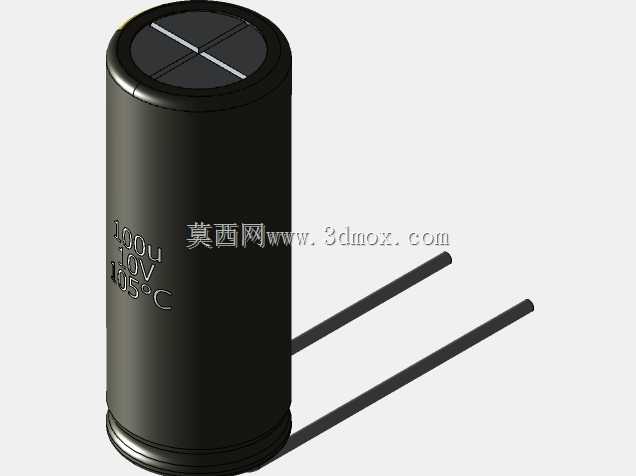

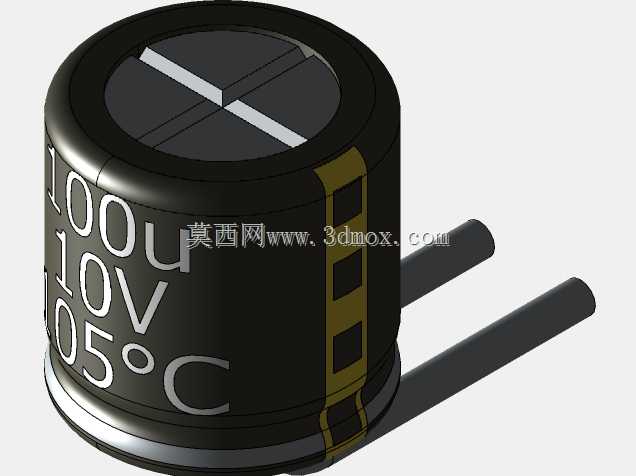

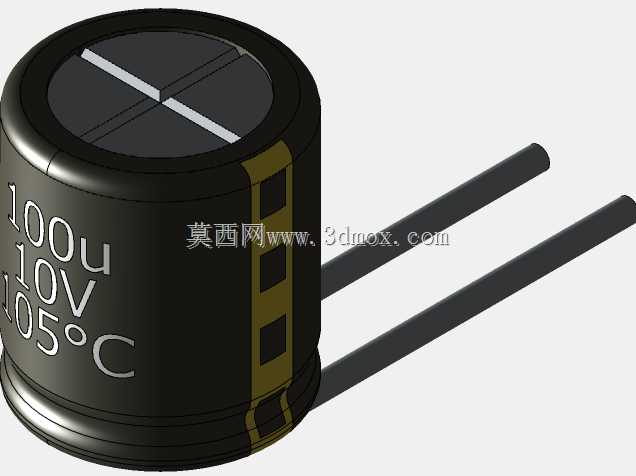

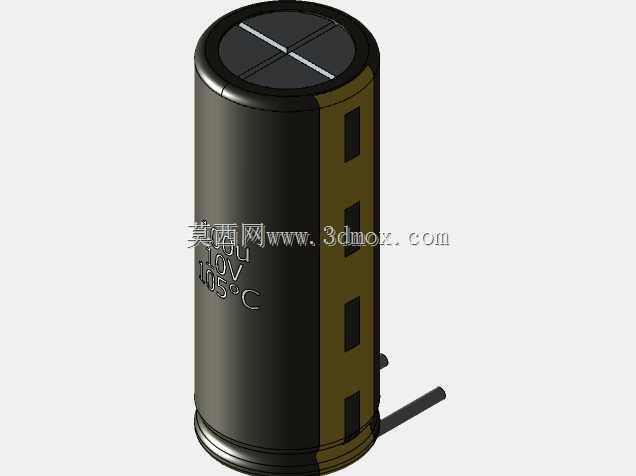

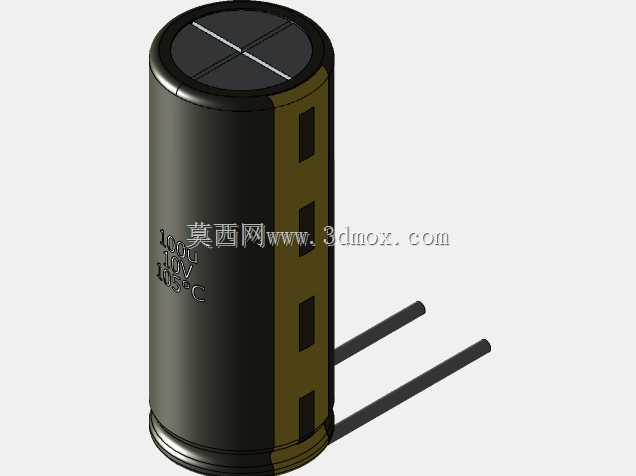

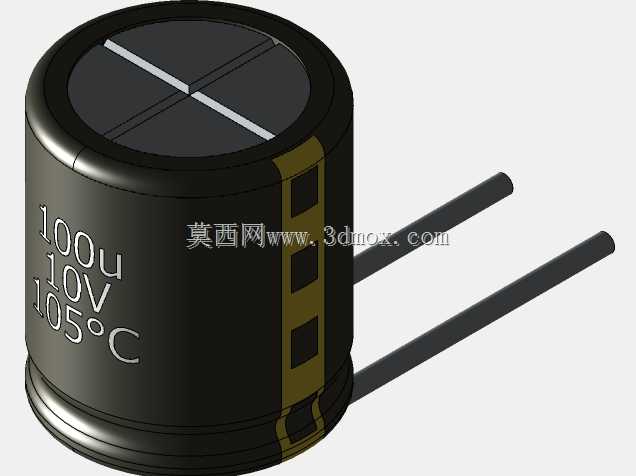

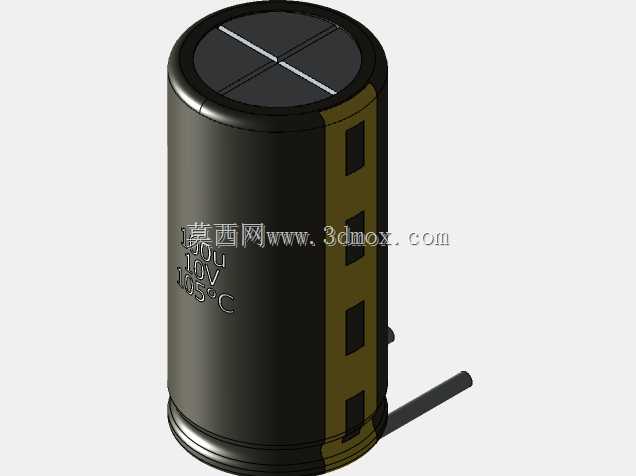

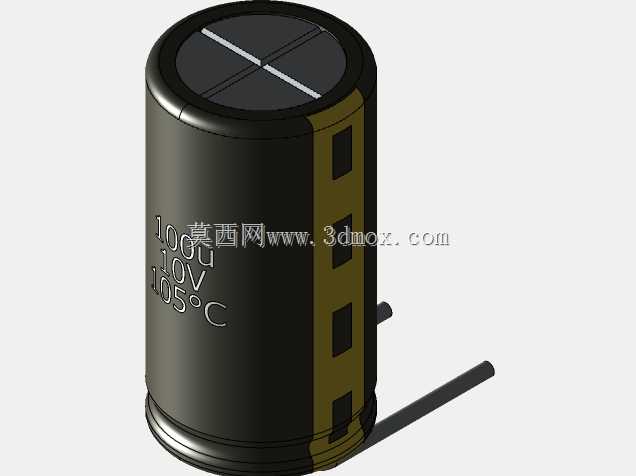

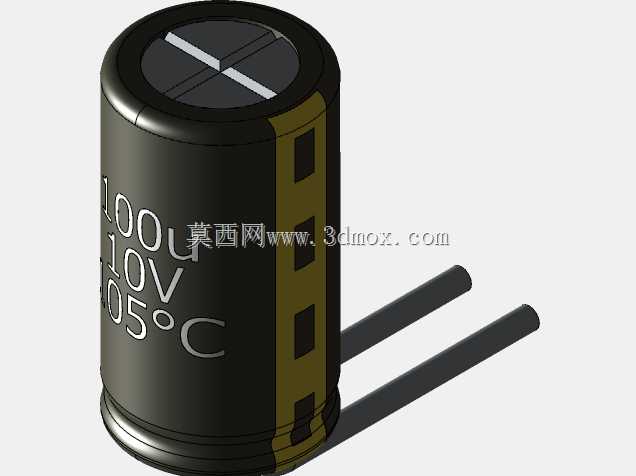

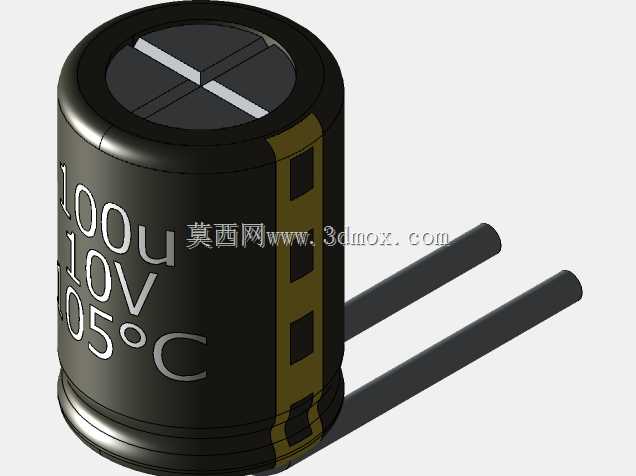

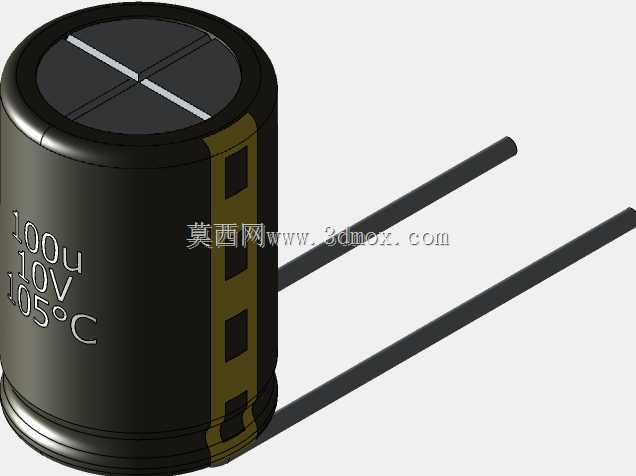

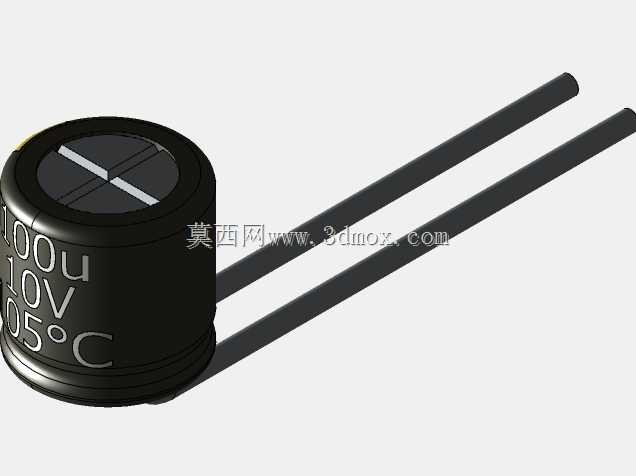

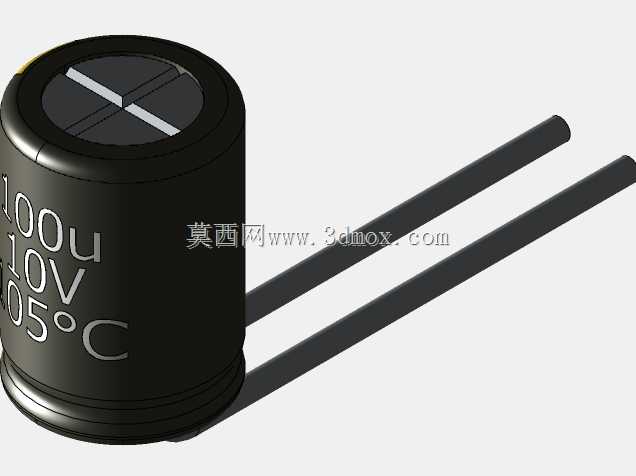

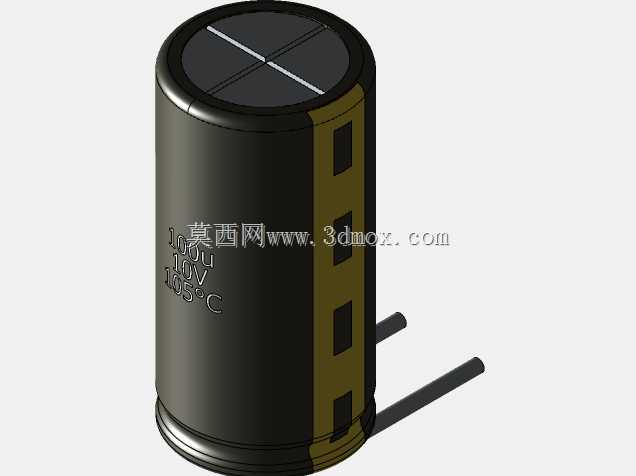

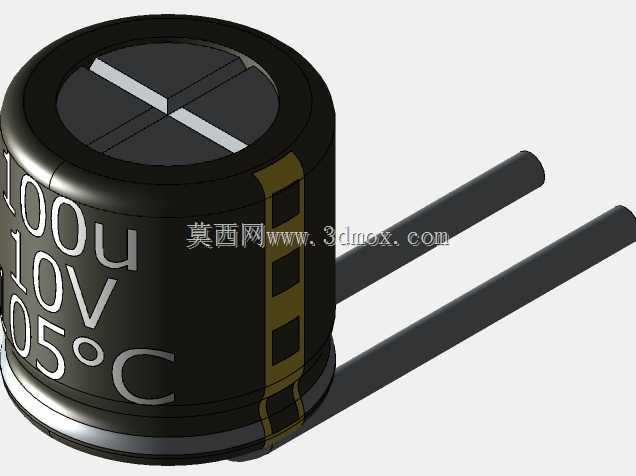

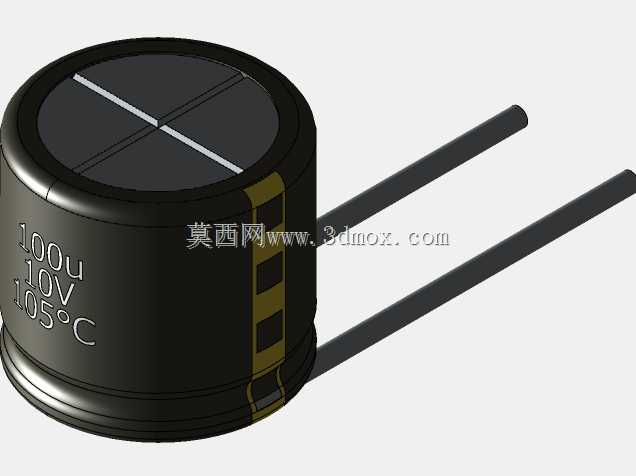

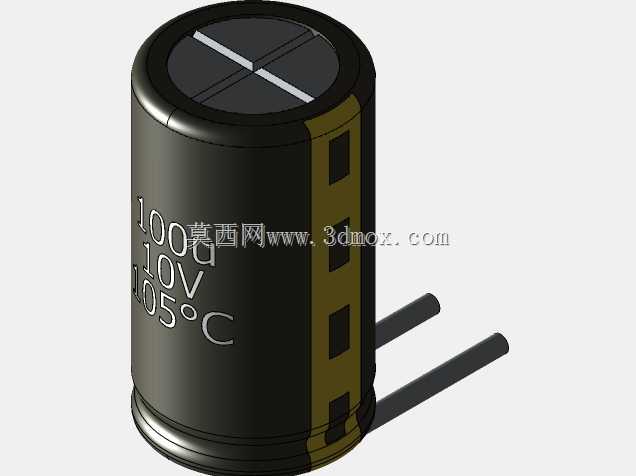

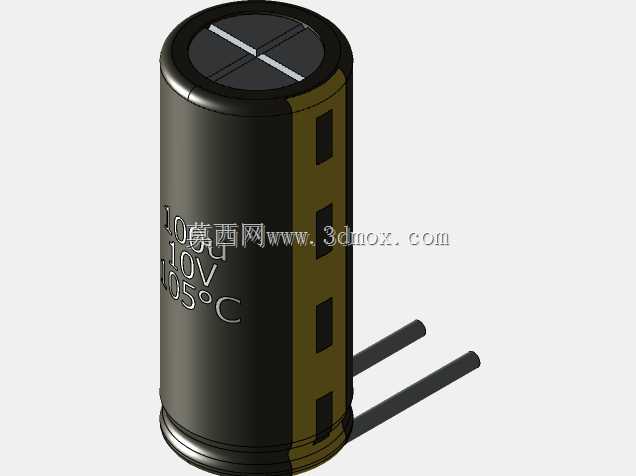

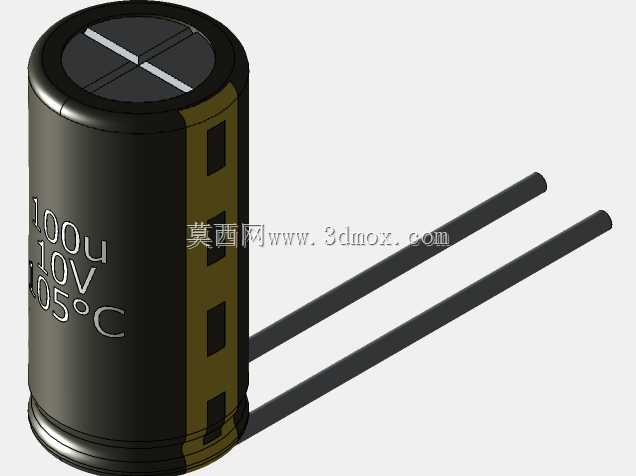

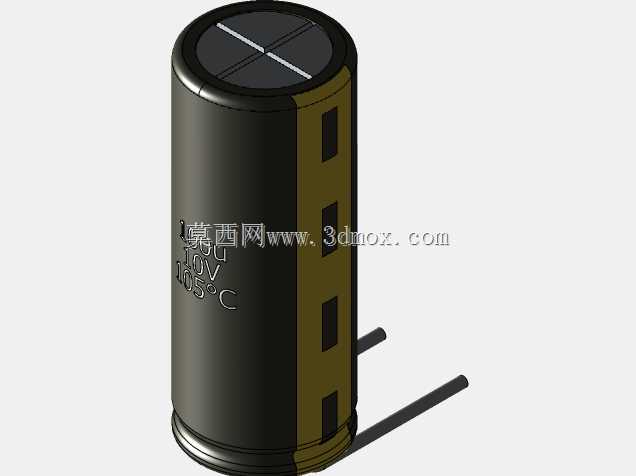

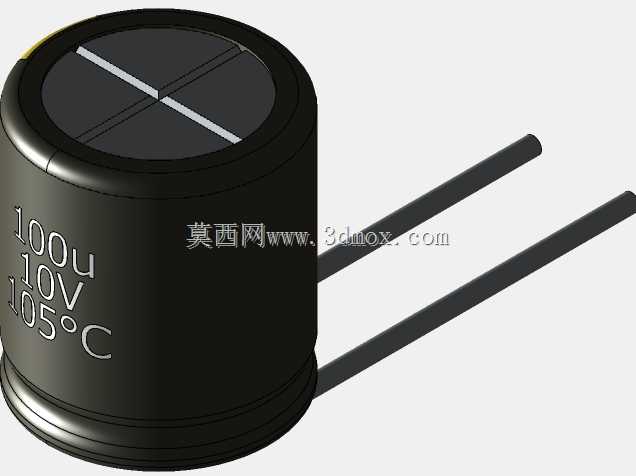

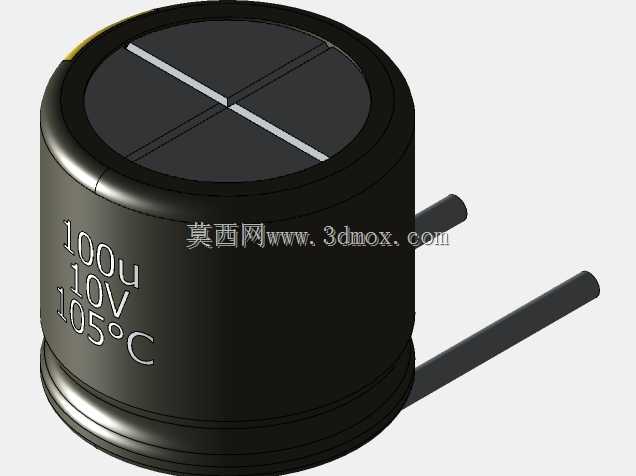

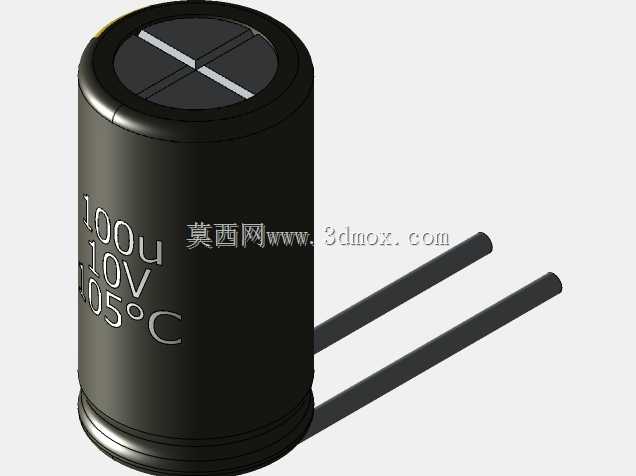

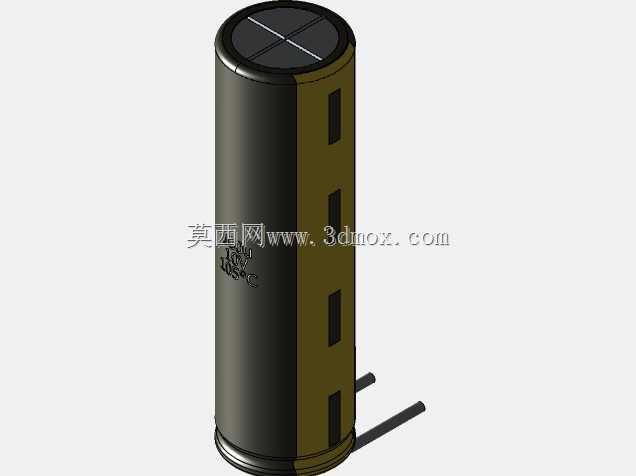

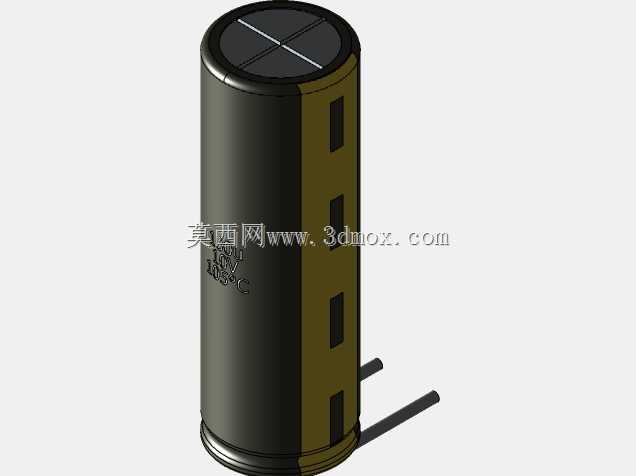

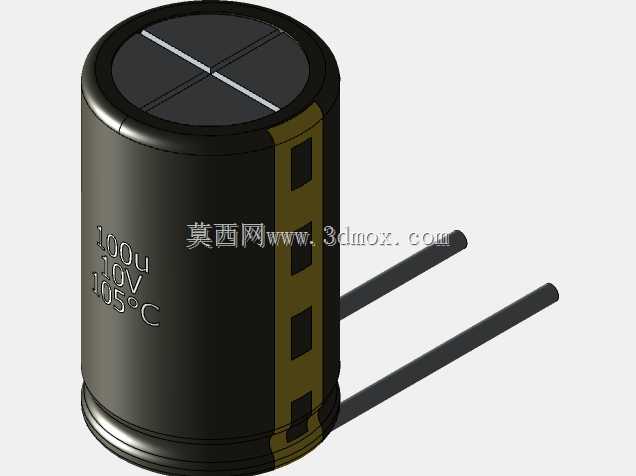

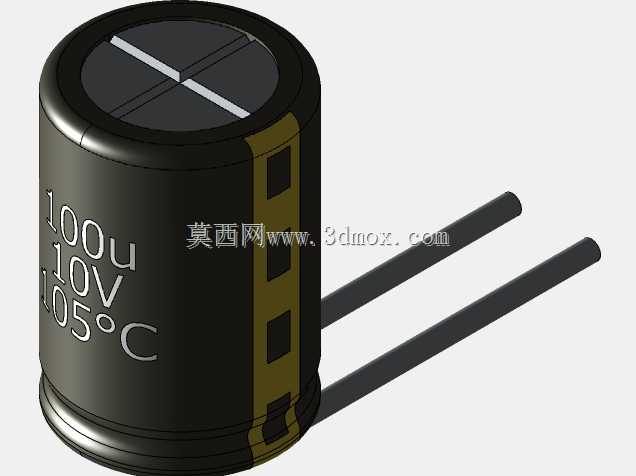

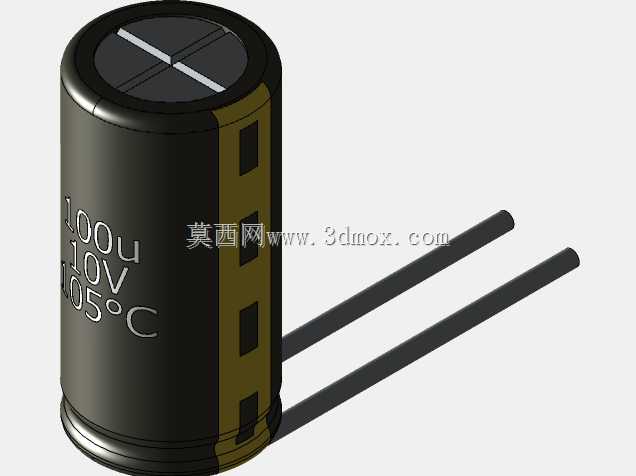

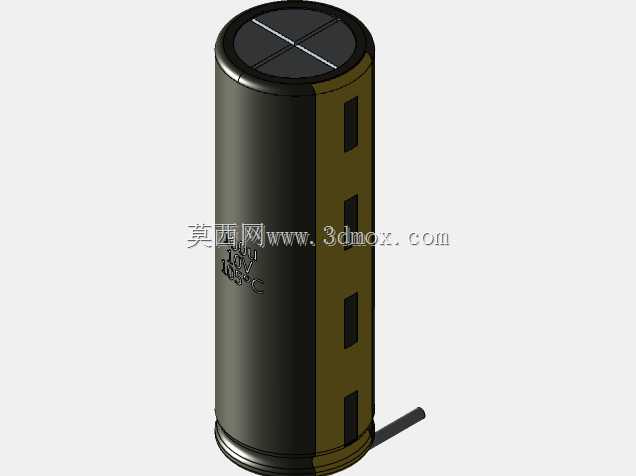

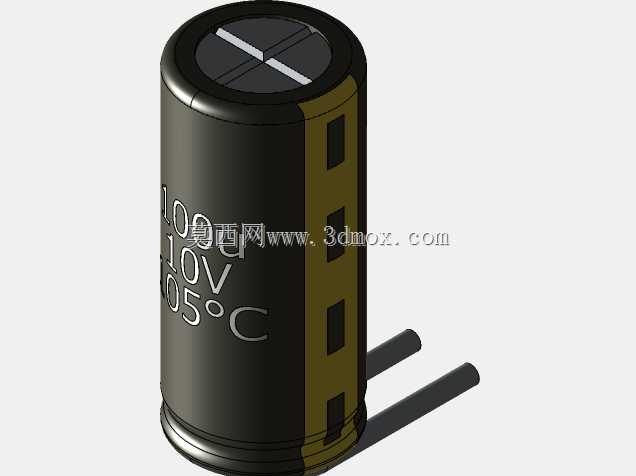

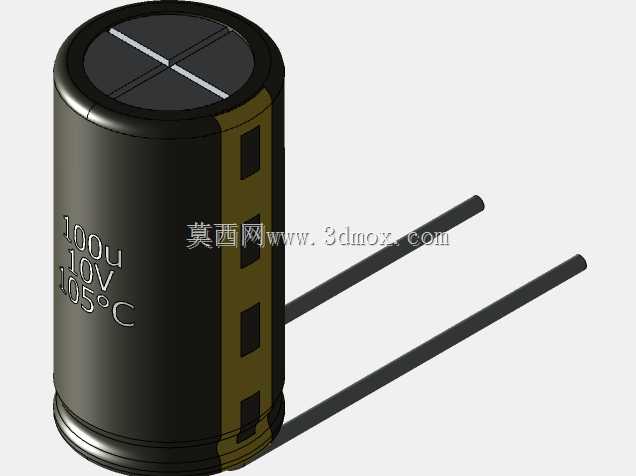

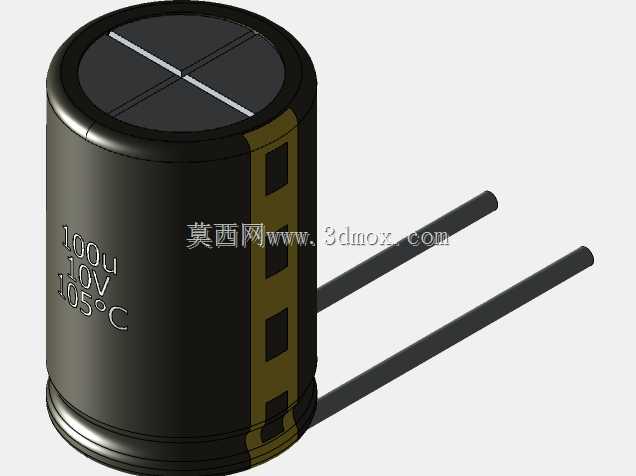

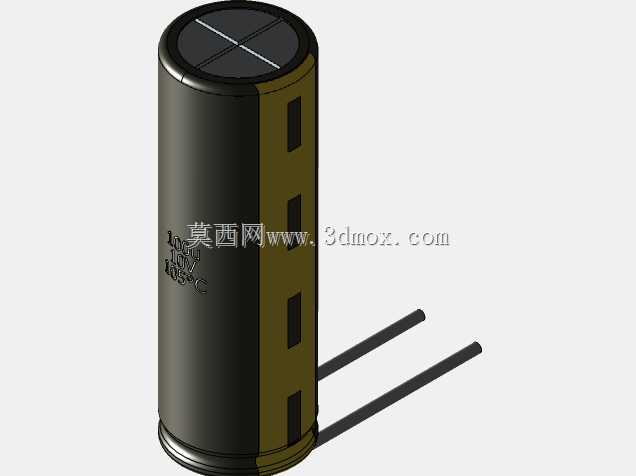

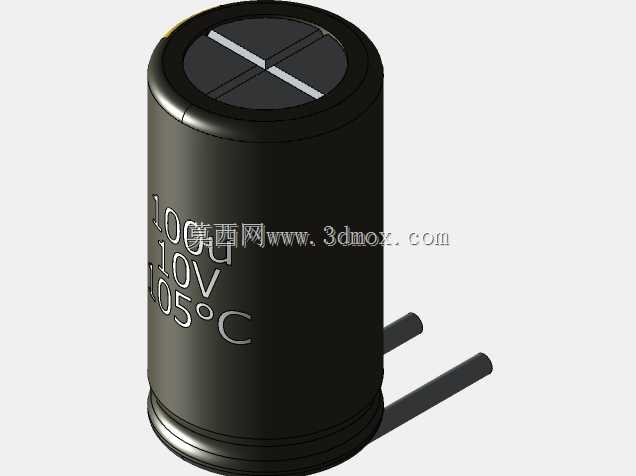

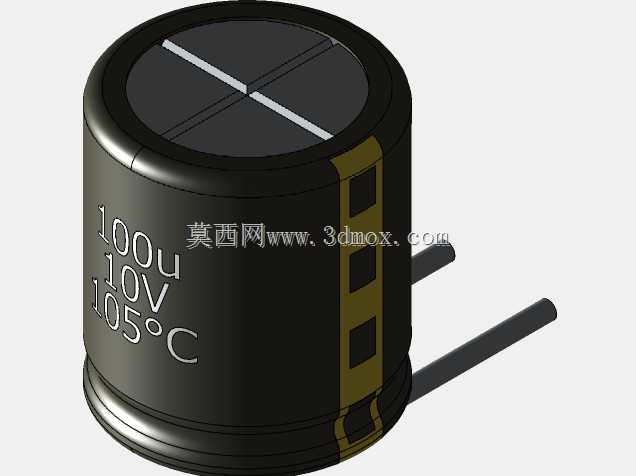

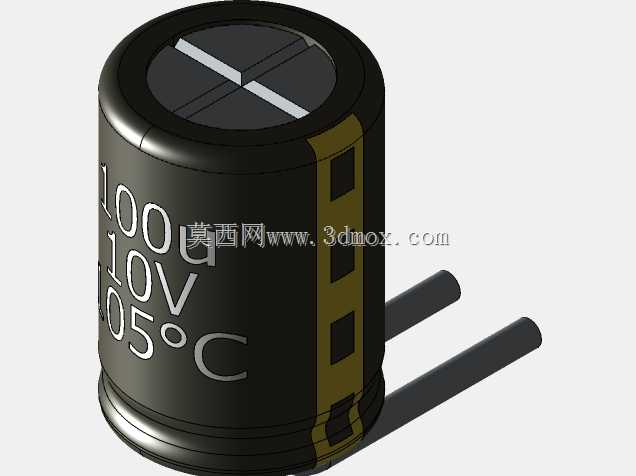

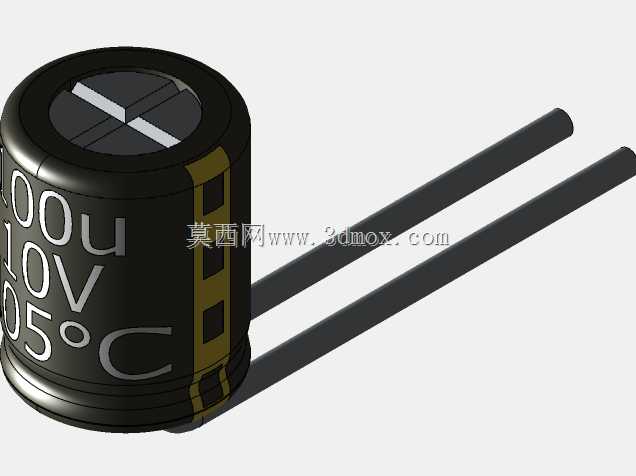

　　没有做成平面印刷的假效果，方便后续做结构安全仿真时参考。本体侧面的极性标识条也做了立体还原，黑色负极标识条上的方形标记对应引脚的负极位置，和实际元件的标识逻辑完全一致，避免装配时极性插反导致元件烧毁。引脚部分的建模没有做成简单的直插圆柱，而是还原了实际生产中引脚的两种折弯状态：垂直直插状态和90度折弯贴装状态，引脚直径按照常规100uF/10V规格电容的引脚线径设置，引脚伸出本体底部的长度分为两段，靠近本体的一段是插入PCB过孔的部分，末端预留的长度是波峰焊后焊盘吃锡的焊接段，完全匹配PCB设计中过孔孔径、焊盘尺寸的设计规范，工程师在调用这个模型做布局时，可以直接根据板卡的空间需求选择引脚的折弯方向，不需要再二次修改引脚形态。

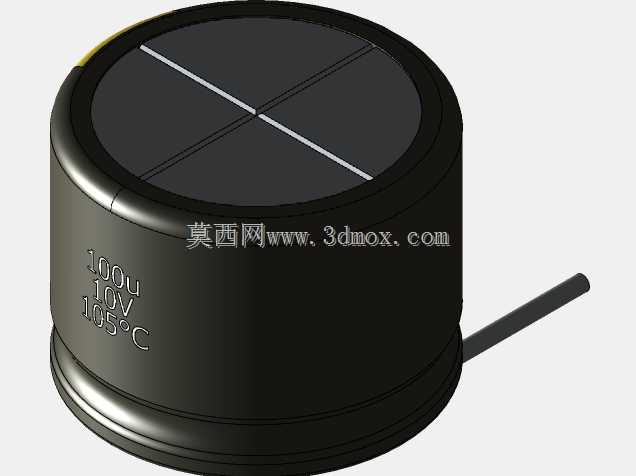

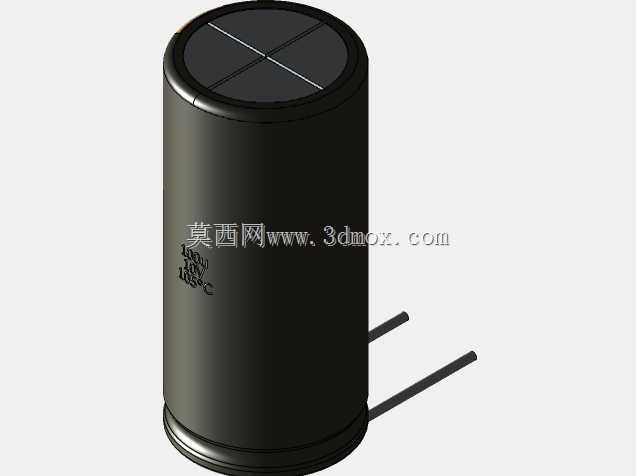

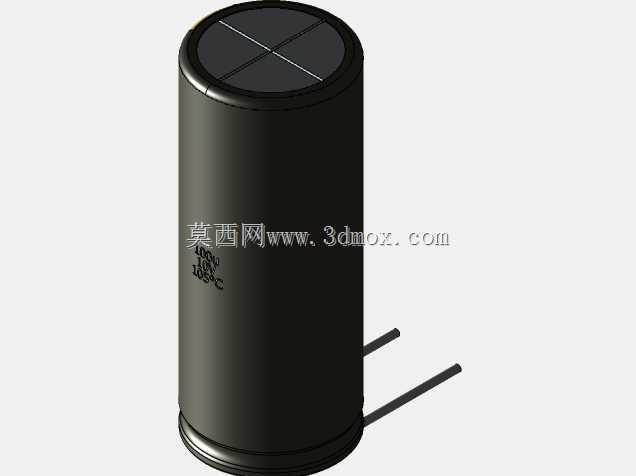

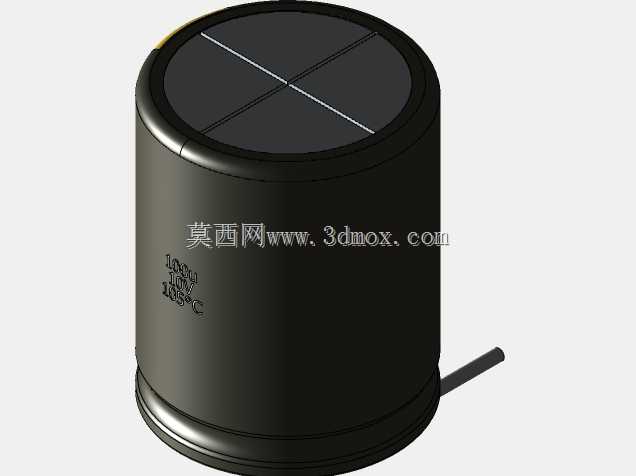

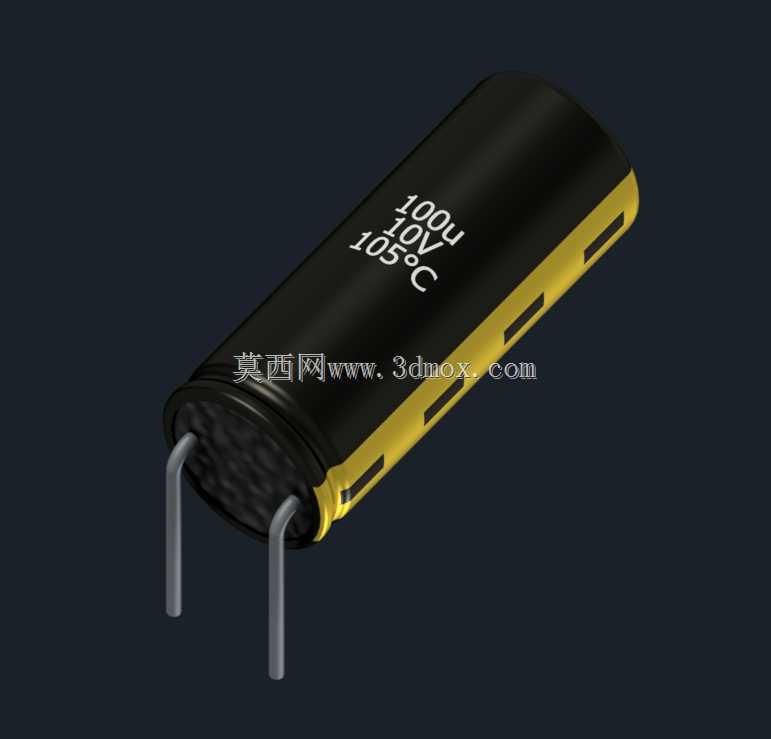

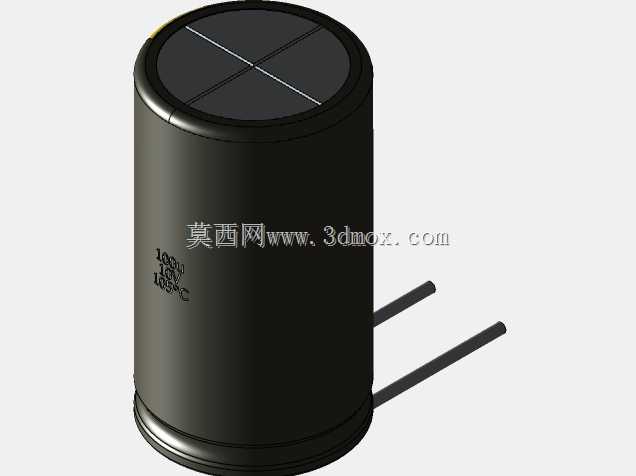

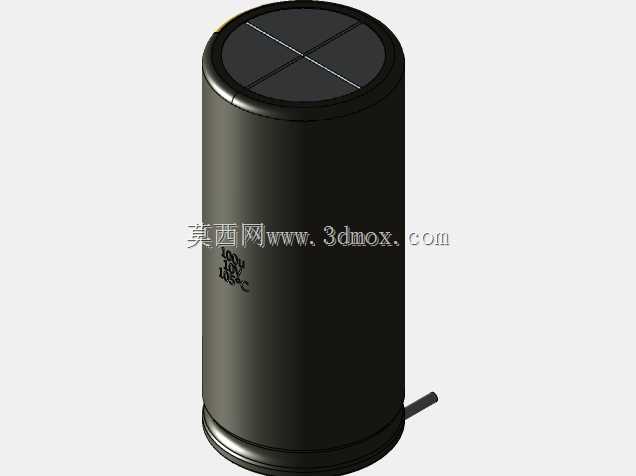

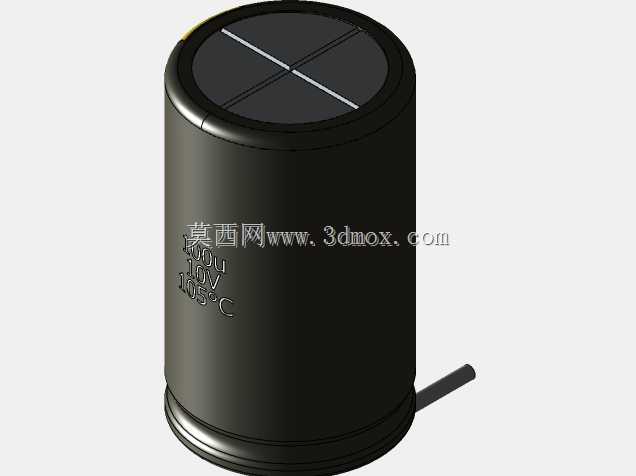

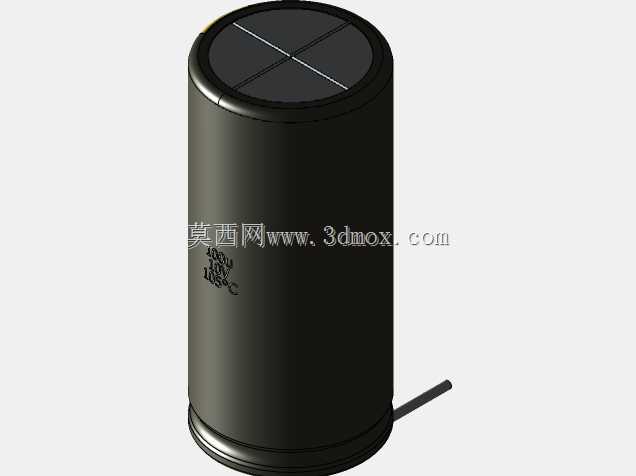

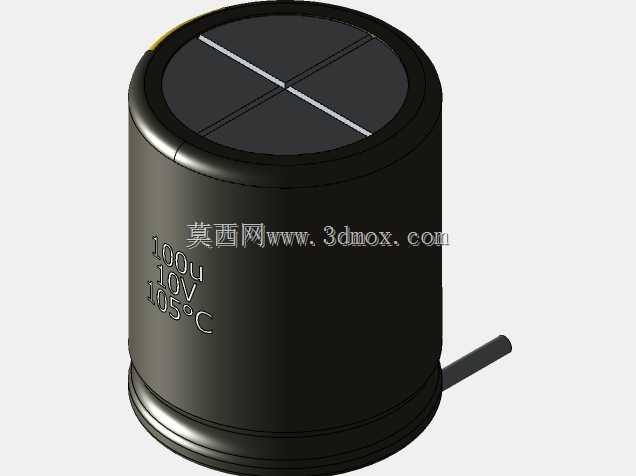

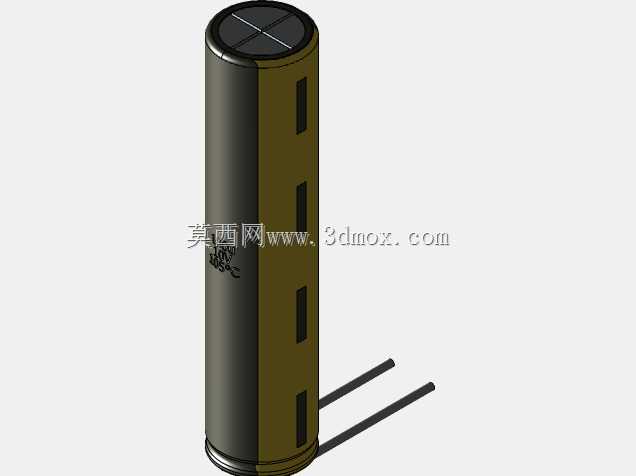

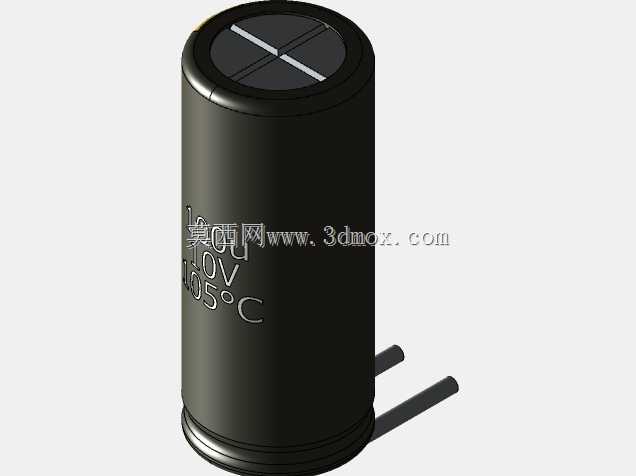

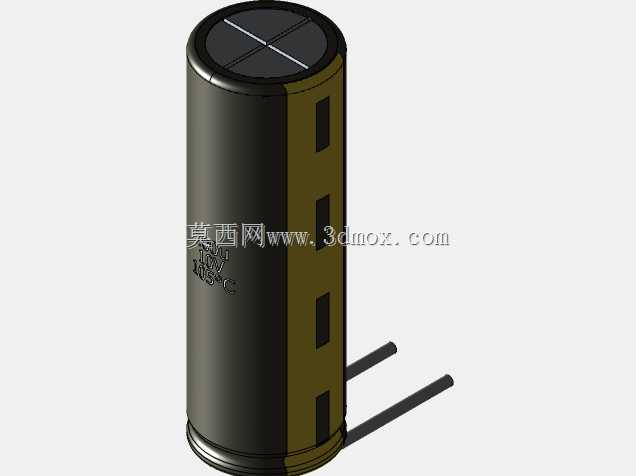

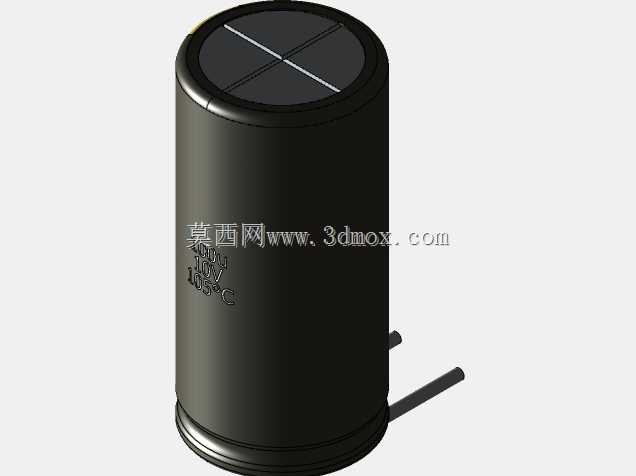

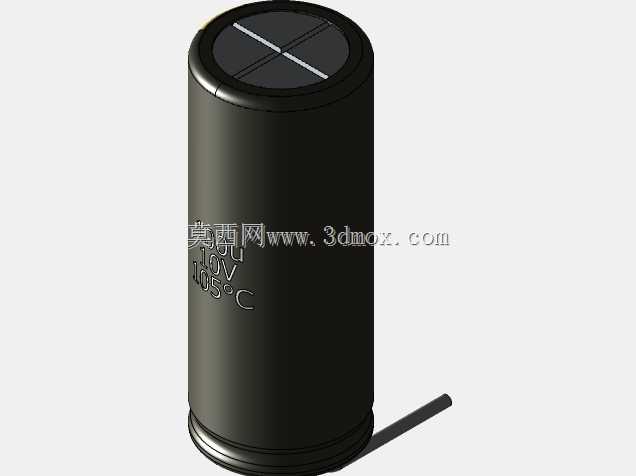

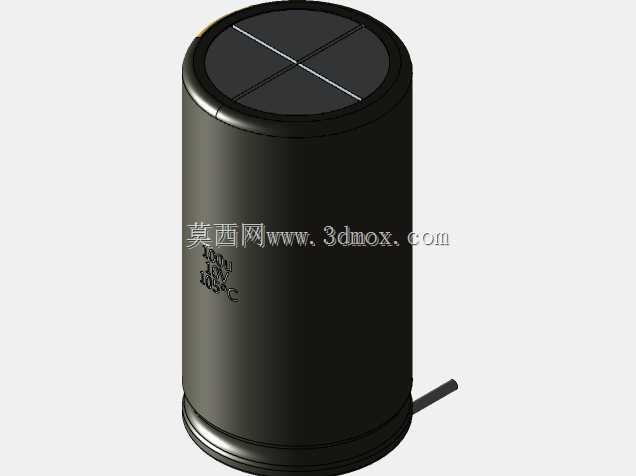

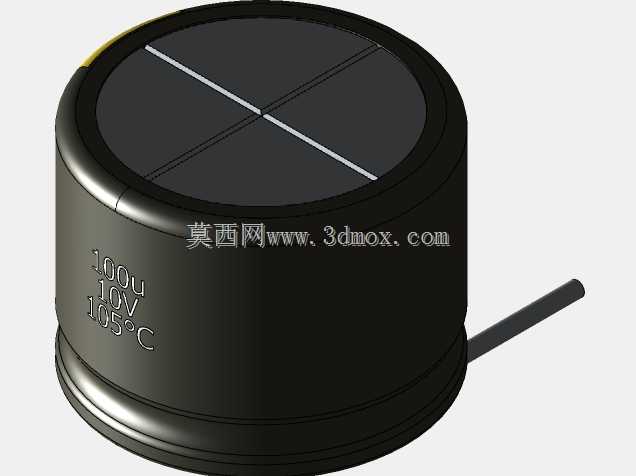

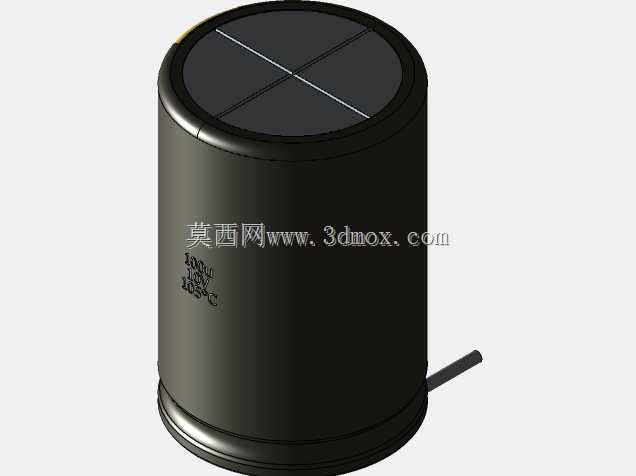

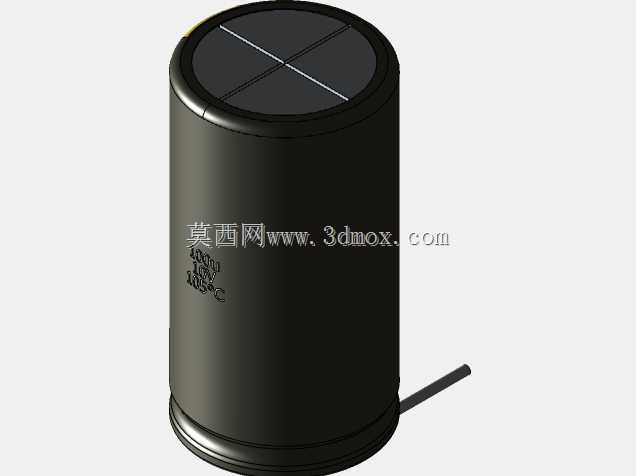

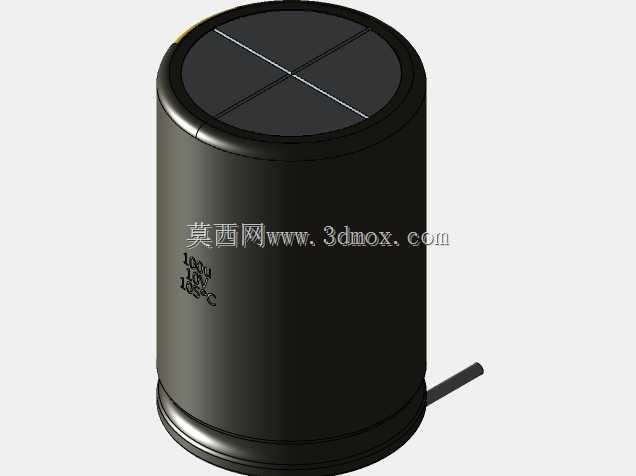

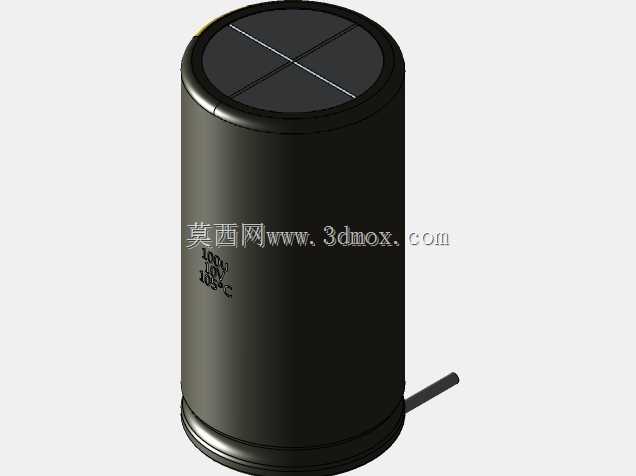

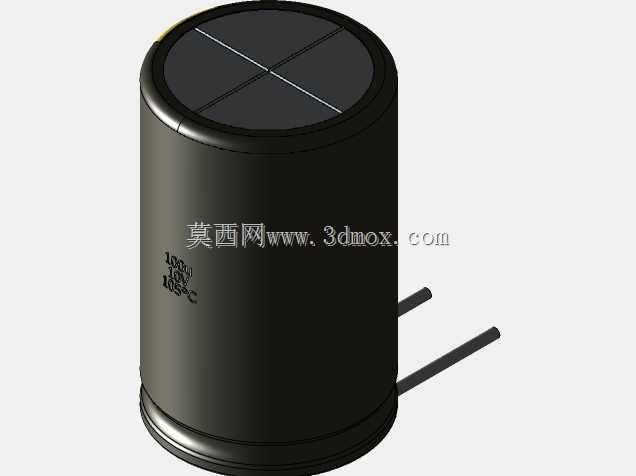

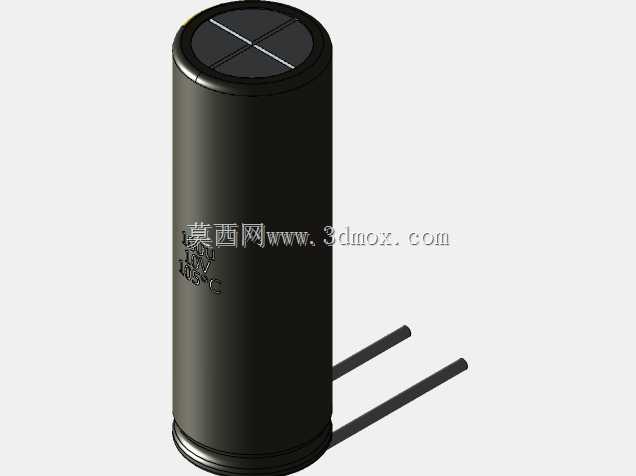

　　尺寸边界的设置上，本体直径覆盖了常用的4-20mm规格区间，本体高度对应1.5-10mm的常用范围，引脚长度预留了3.6mm的总长度，其中包含1.6mm的PCB板厚适配段和2mm的焊接预留段，不管是1.6mm厚度的常规消费电子PCB，还是2mm厚度的工业控制厚板，都能匹配安装需求。在实际应用场景中，这类电容主要用在电源输入端口的滤波电路、芯片供电端的退耦电路、电机驱动回路的储能缓冲环节，不同应用场景下对电容的安装空间要求差异很大：比如开放式电源模块中，电容可以垂直直插节省PCB板面面积；而在薄型化的适配器、车载控制盒中，电容需要打弯引脚贴板安装，降低整体装配高度，这个模型在设计时就考虑了两种安装姿态的切换，

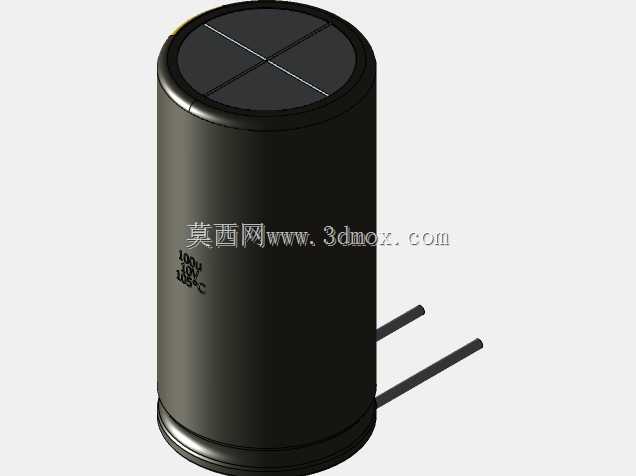

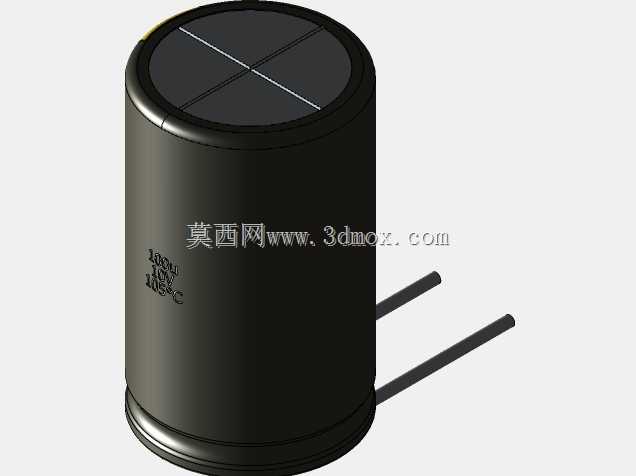

　　不需要重新建模就能适配不同的布局场景。建模过程中还特意还原了铝壳底部的卷边封胶结构，很多简化模型会把电容底部做成平的，实际量产的铝电解电容底部是卷边密封结构，会比本体直径略大一点，这个细节如果忽略，在做紧凑布局时，电容底部会和PCB表面的丝印、贴片元件产生干涉，尤其是在高密度板卡上，0.5mm的尺寸偏差就可能导致装配失败。另外本体表面的参数标识做了浮雕效果处理，不是简单的贴图，在做产品外观渲染、装配工艺可视化演示时，可以清晰看到元件的参数标识，和实际实物的视觉效果一致。对于做自动化插件设备设计的工程师来说，这个模型的外形精度也能满足夹爪设计、送料轨道设计的需求，本体的圆柱度、顶部防爆槽的位置、引脚的中心距都按照行业通用的公差范围设置，不需要额外测量实物就能直接用于设备的结构设计，减少实物测绘的时间成本。在做热仿真分析时，模型的本体材质、引脚材质都可以直接赋予对应的参数，铝壳的导热系数、引脚的铜材导热系数都和实际元件一致，仿真结果更贴近实际工作状态，不会因为模型简化导致热仿真结果偏差过大。
