直插式铝电解电容三维结构设计

　　在消费电子、工业控制板卡、电源模块的PCB布局设计环节，直插式铝电解电容是板上最常见的被动储能元件之一，这类元件的三维建模精度直接影响PCB装配干涉检查、结构空间预留的准确性，很多新手工程师在做板级结构验证时，常因为电容本体尺寸、引脚间距、防爆槽位置的建模偏差，导致打样后出现元件顶壳、引脚无法顺利过波峰焊的问题。

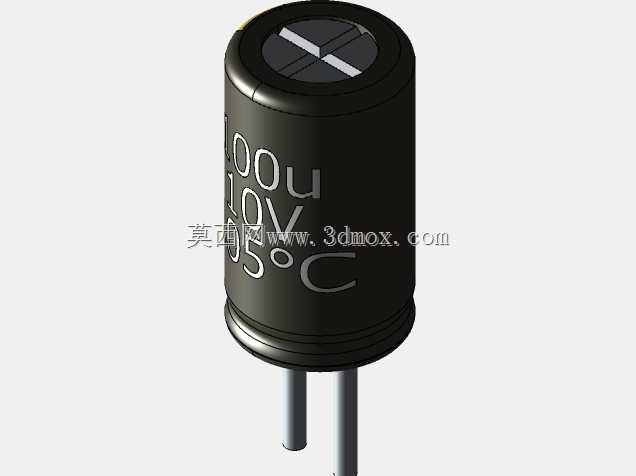

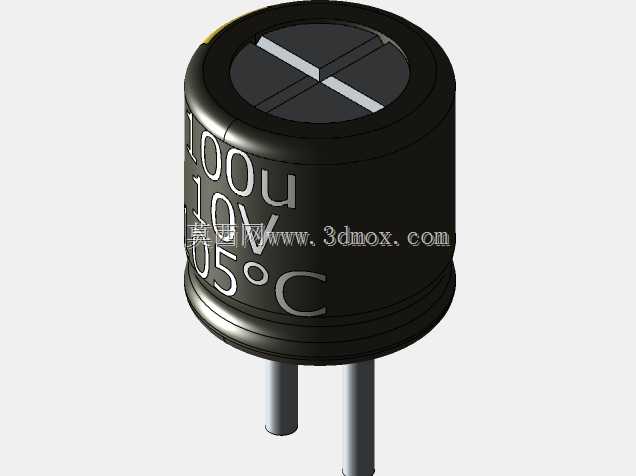

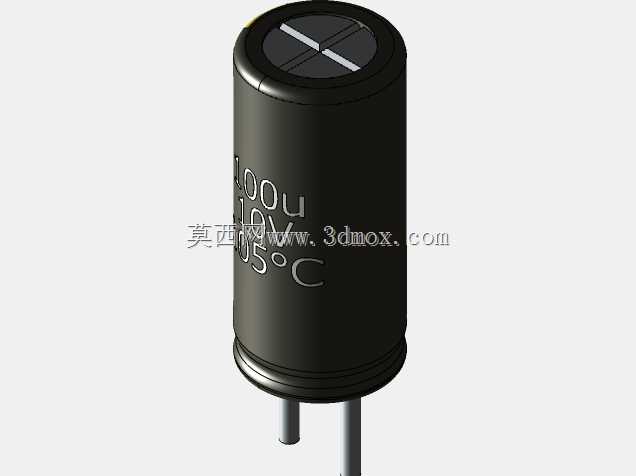

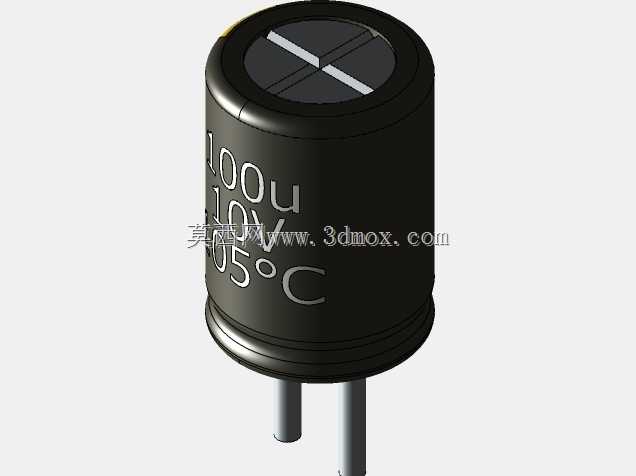

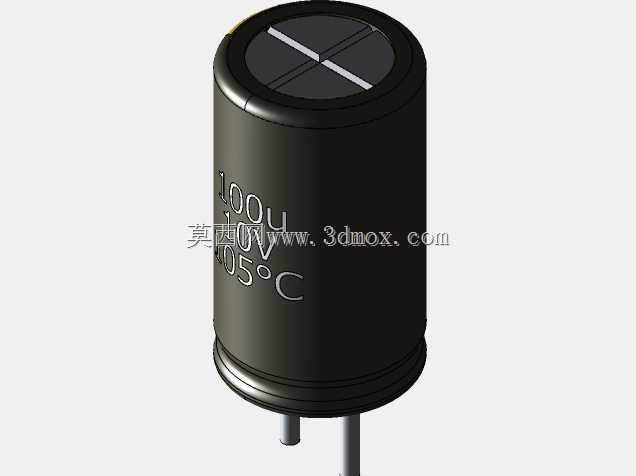

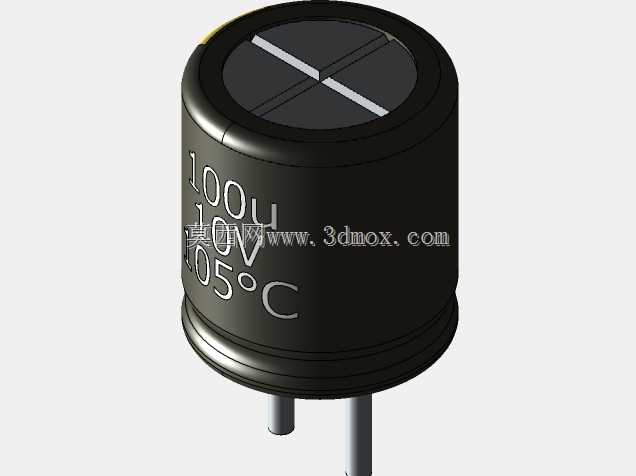

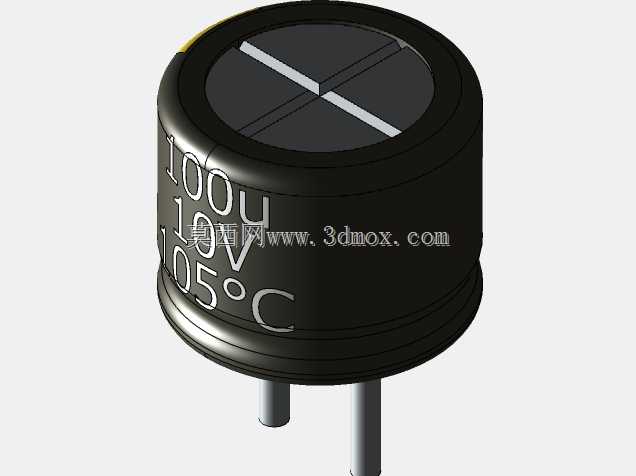

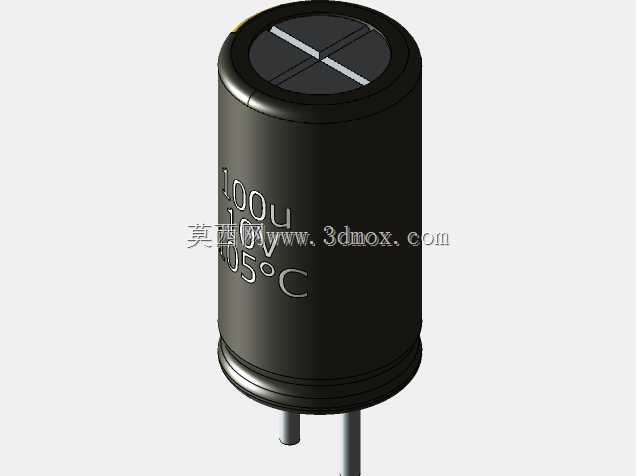

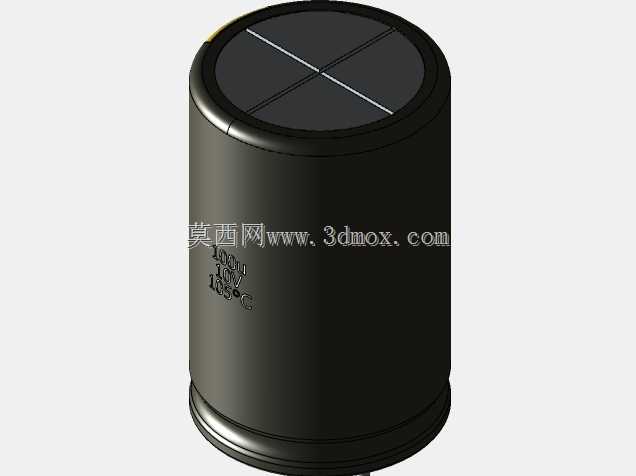

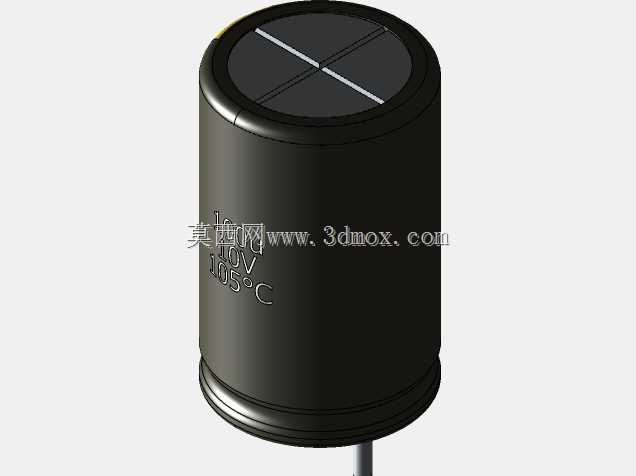

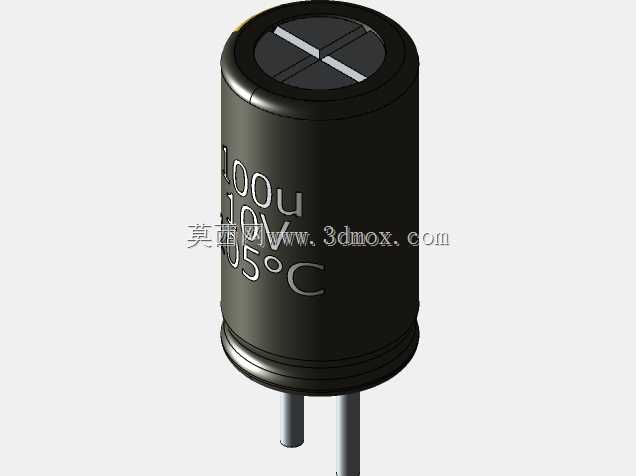

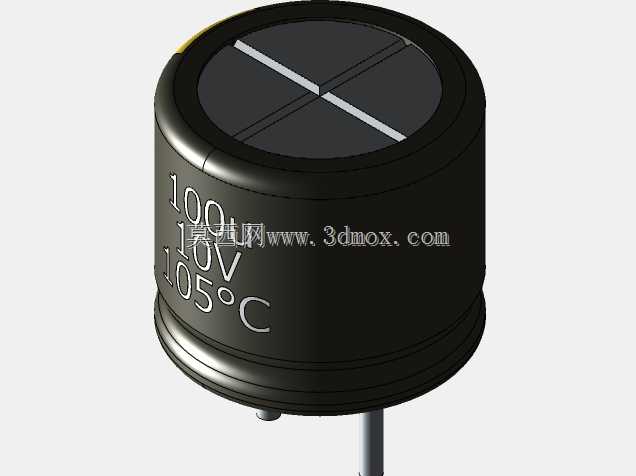

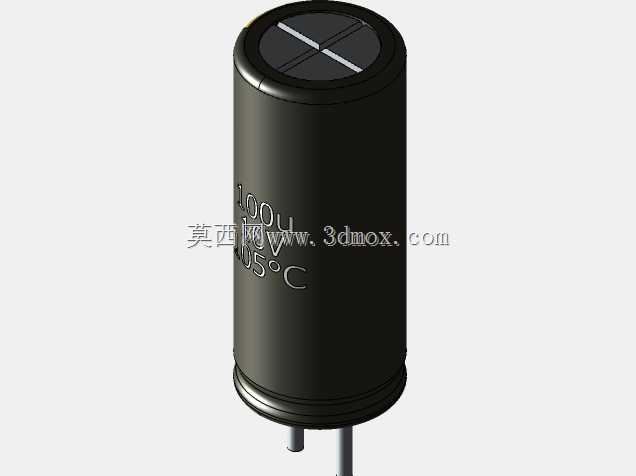

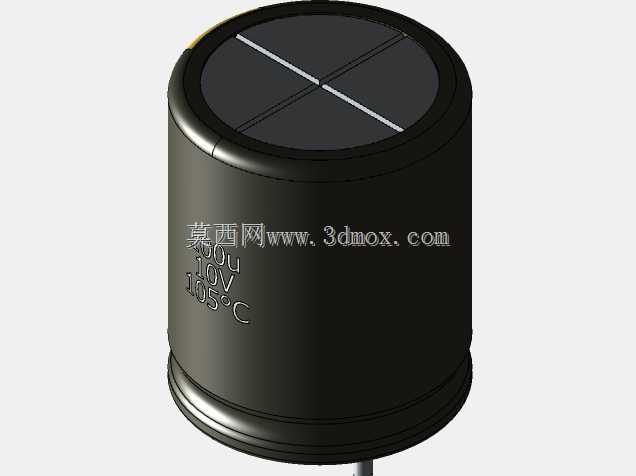

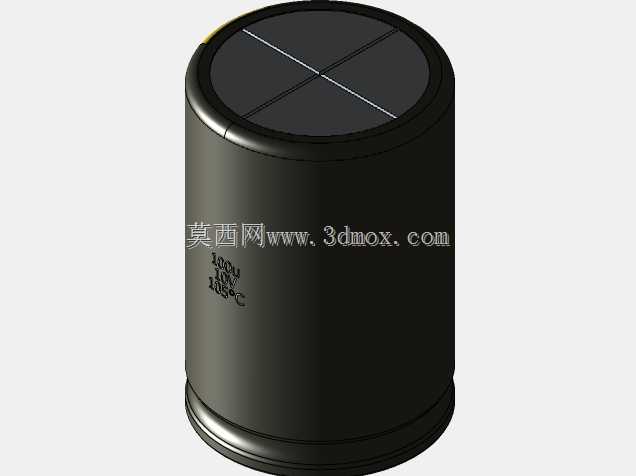

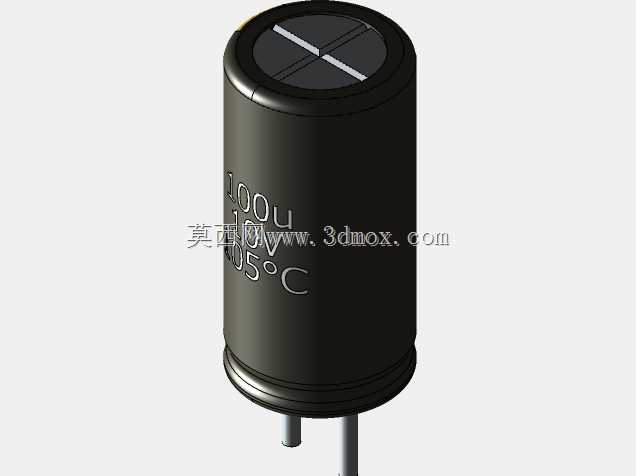

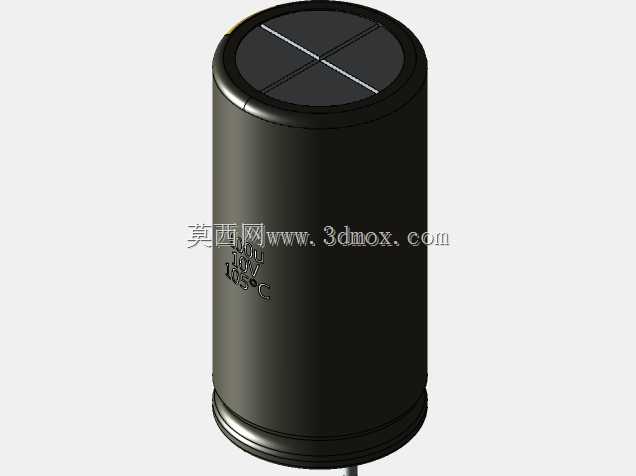

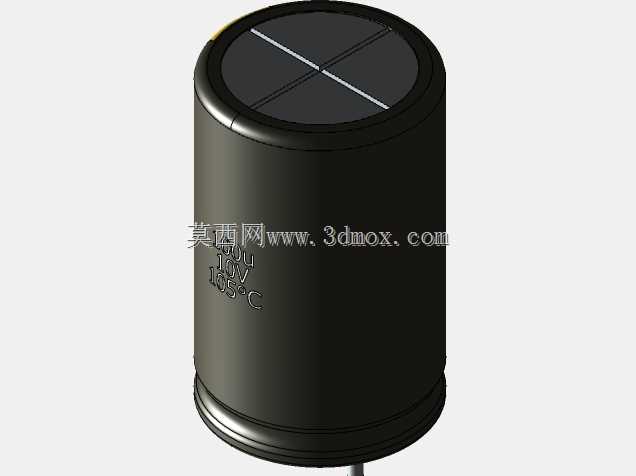

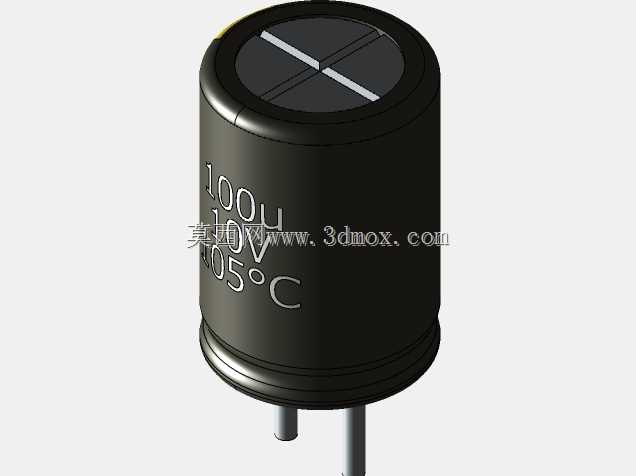

　　做这类电容的三维设计时，首先要明确不同封装的安装边界：常规直插铝电解电容的本体直径覆盖4mm到20mm区间，对应不同容值、耐压等级的产品选型，本体长度从5mm到60mm不等，设计时不能只参考元件标称的本体尺寸，还要预留引脚成型后的伸出长度——常规引脚总长度为3.6mm，其中1.6mm是穿过PCB板厚的部分，剩余2mm是板后焊接预留的剪脚余量，这个尺寸如果做短了，会导致波峰焊时焊锡无法充分包裹引脚，出现虚焊隐患；做长了则会在板后突出过多，挤占设备内部的走线或结构件空间。

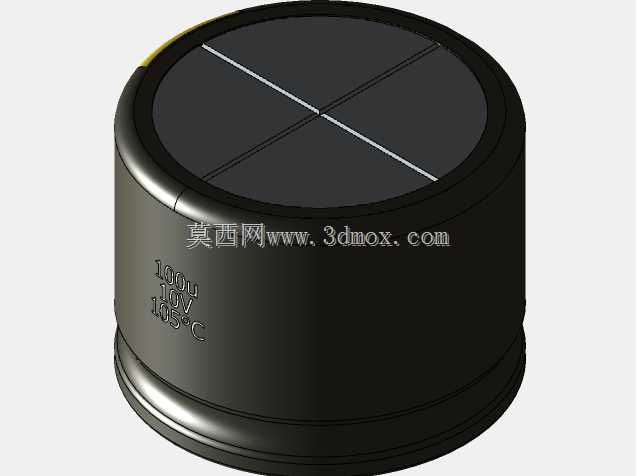

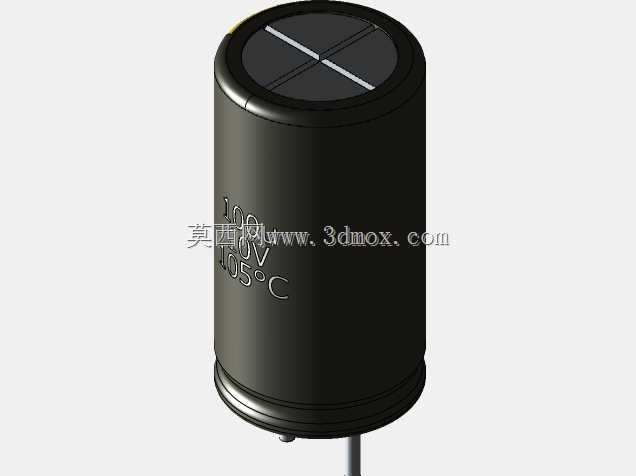

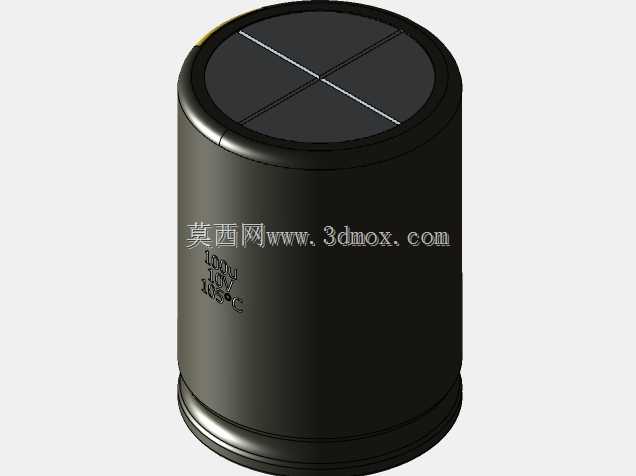

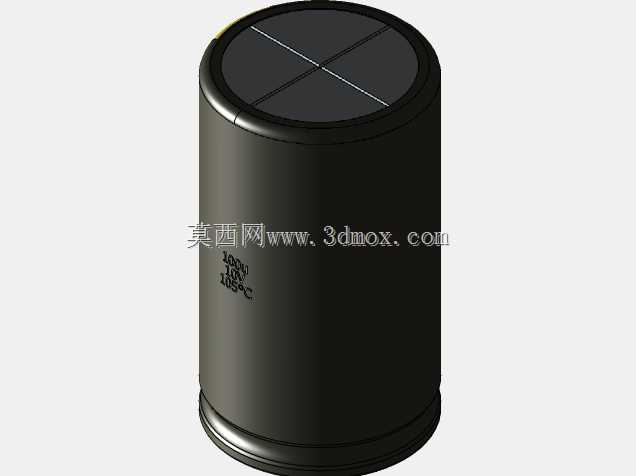

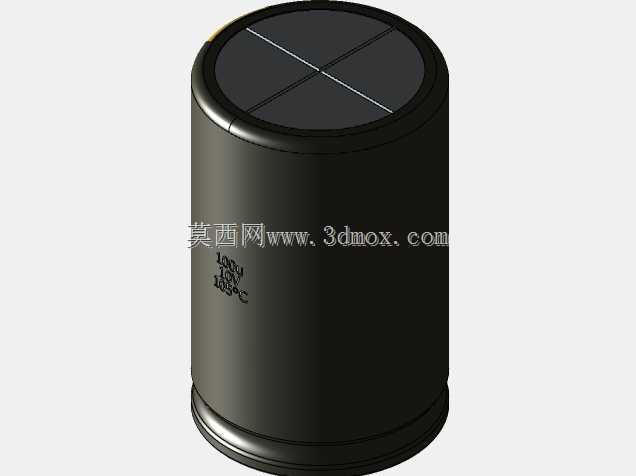

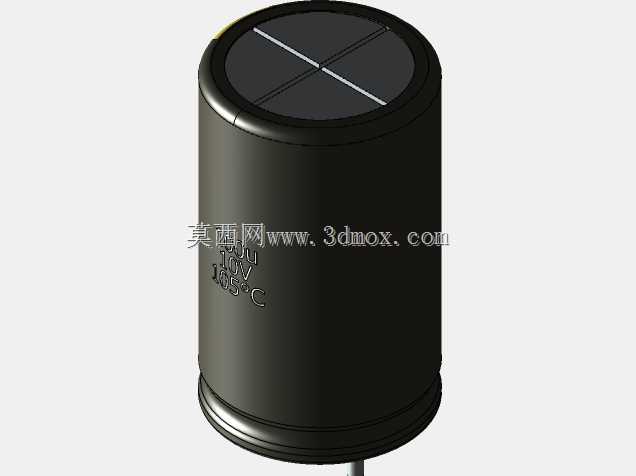

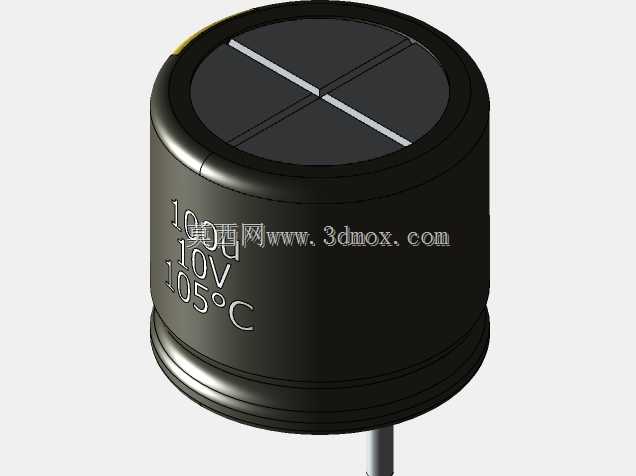

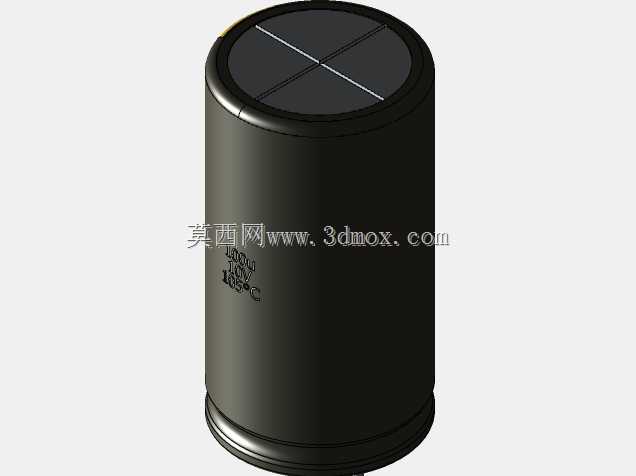

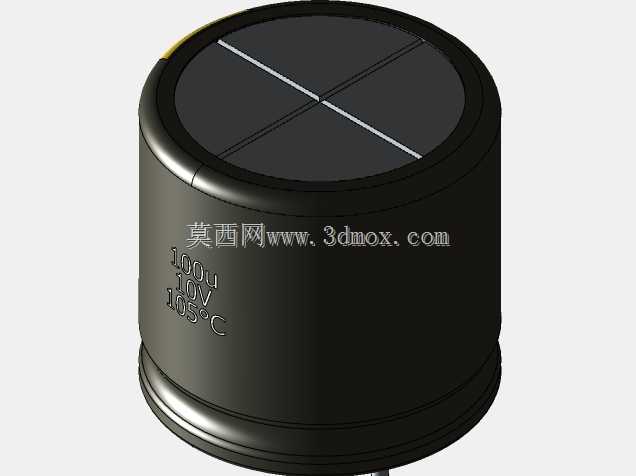

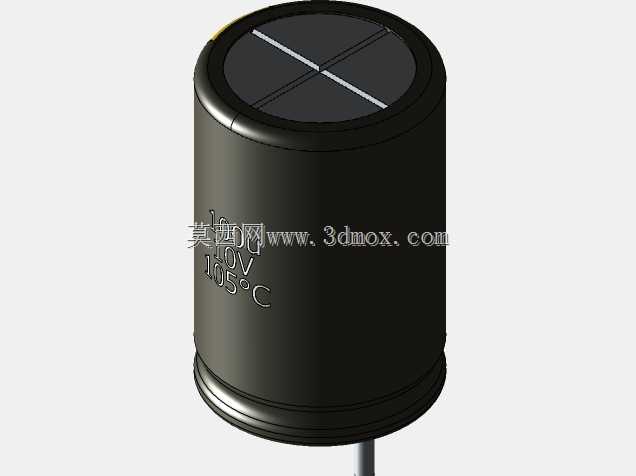

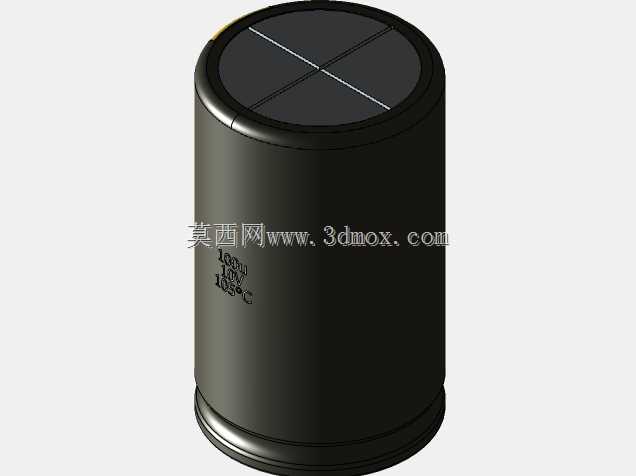

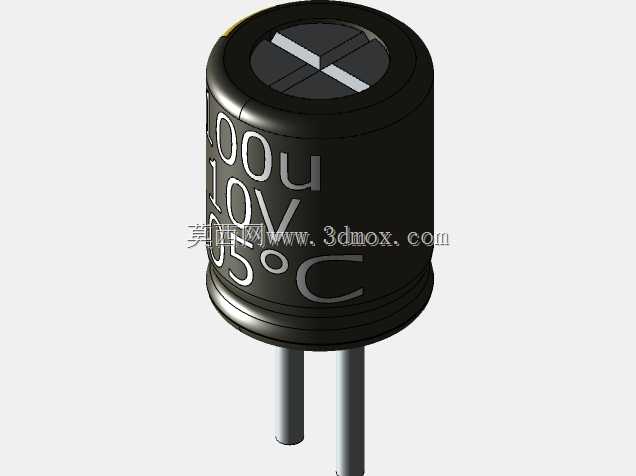

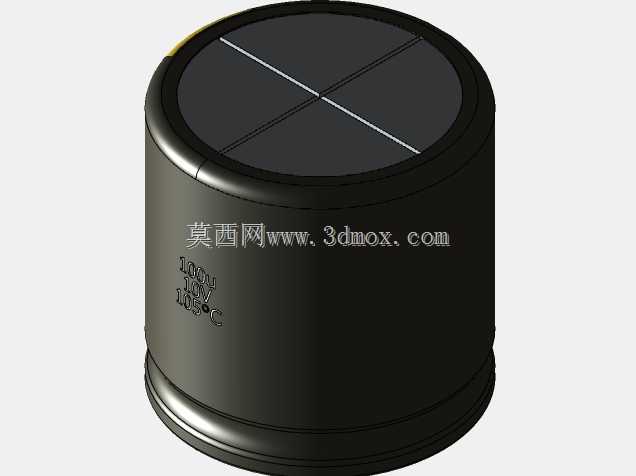

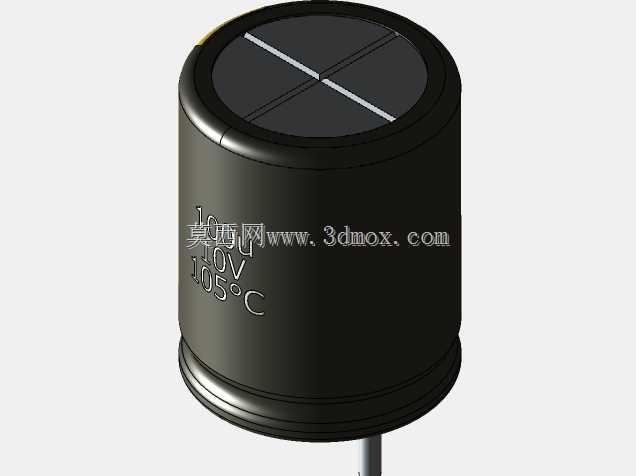

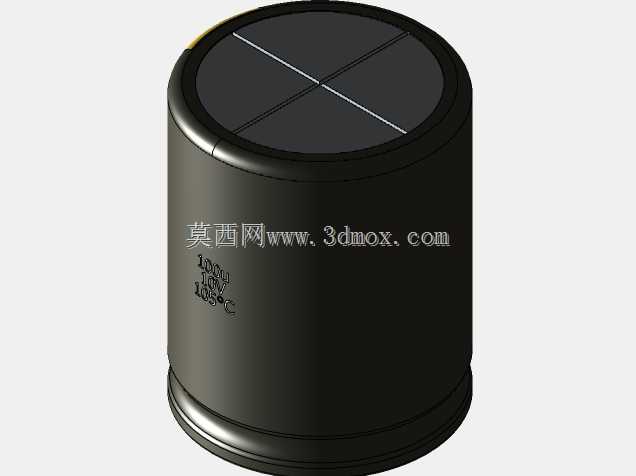

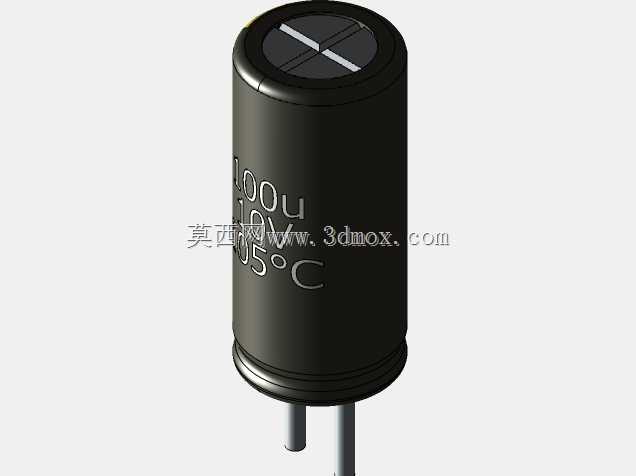

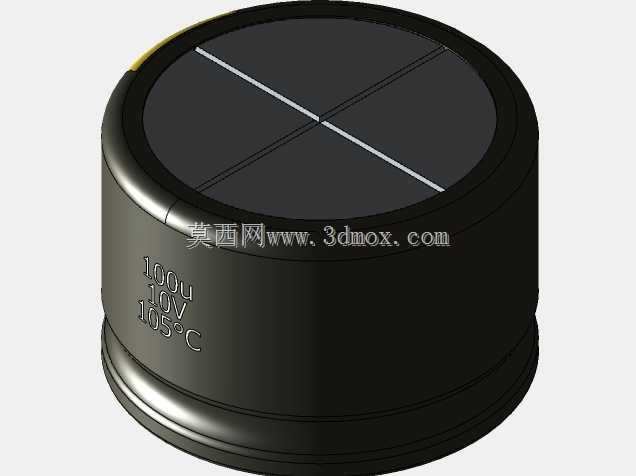

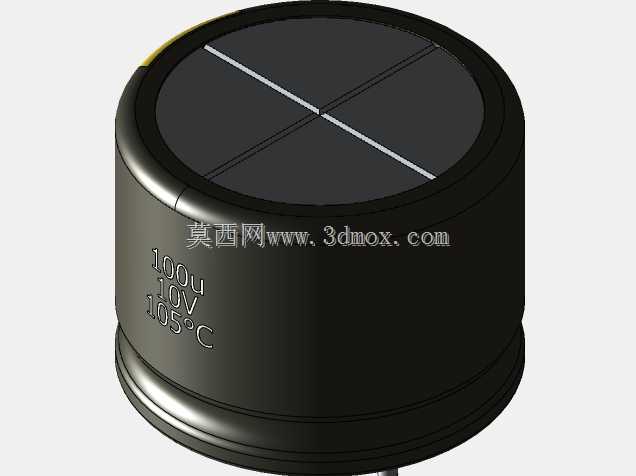

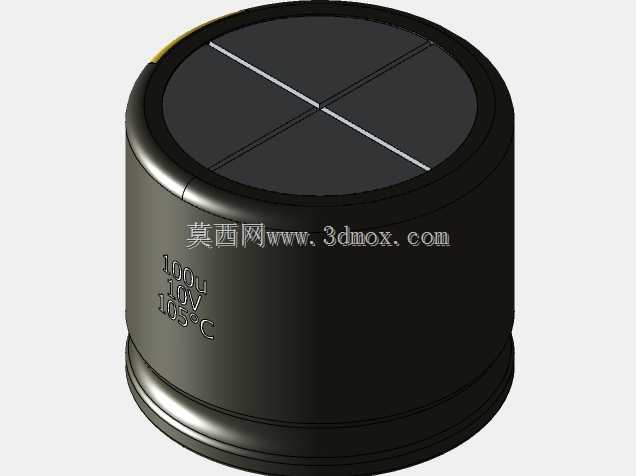

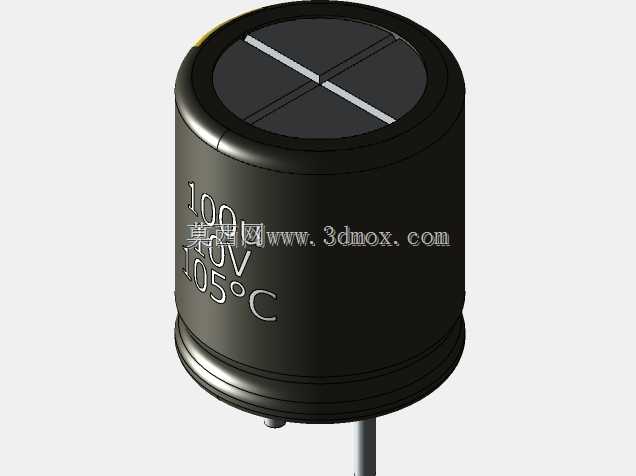

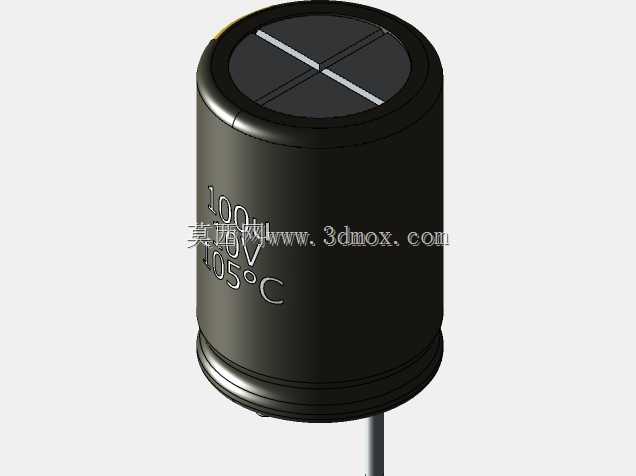

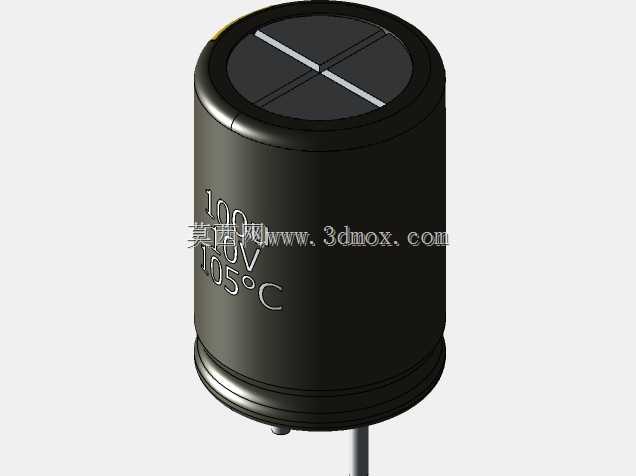

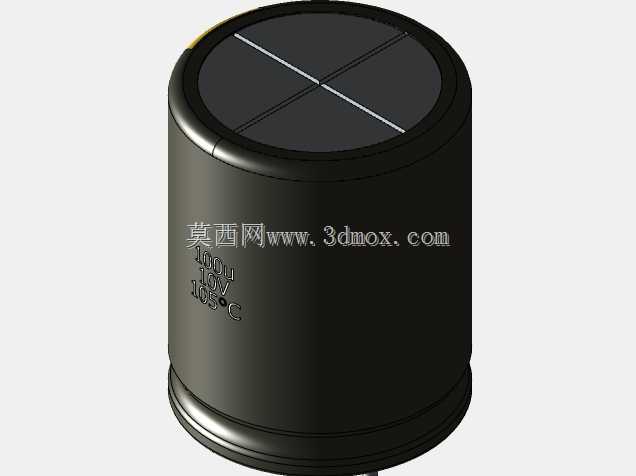

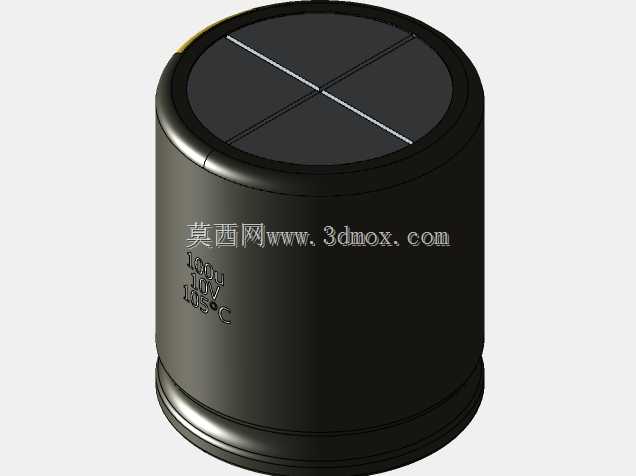

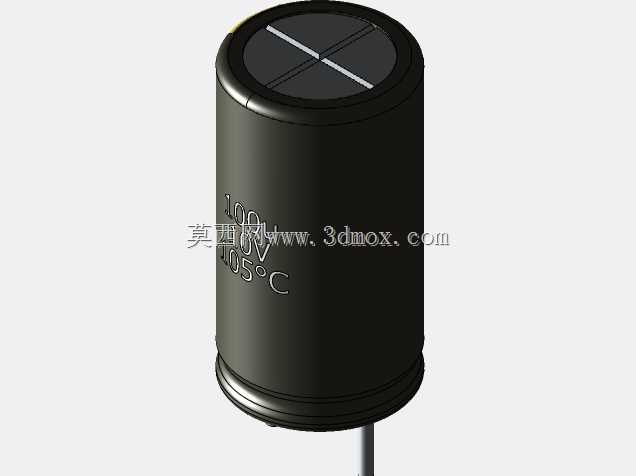

　　从功能特性来看，铝电解电容在电路中主要承担电源滤波、储能退耦、信号耦合的作用，在开关电源输入输出端、电机驱动板的母线位置、音频功放的信号通路里都有大量应用，不同应用场景对电容的外形尺寸、安装方式要求差异很大：比如高密度电源板上会选用小直径长本体的电容来压缩板面占用空间，而大功率工业设备里则会选用大直径短本体的电容降低整体安装高度，适配薄型机箱的内部空间要求。建模时要还原电容本体的标识区，也就是本体侧面印刷容值、耐压、耐温参数的区域位置，还有顶部的十字或K型防爆槽结构——这个结构是电容过压失效时的泄压位置，做结构干涉检查时必须考虑防爆阀爆开后的预留空间，不能在电容正上方紧贴布置结构件或走线，避免电容失效时喷出的电解液损坏周边元件。

　　设计思路上，这类通用封装的电容不需要做单一固定尺寸的模型，而是要做参数化可调的结构模板：将本体直径、本体高度、引脚直径、引脚间距设为可驱动参数，匹配不同厂商的同规格元件尺寸公差，毕竟不同厂家生产的同标称参数电容，本体直径可能有0.2-0.5mm的公差，引脚间距也会有小幅偏差，参数化模型可以在选型阶段快速调整尺寸，匹配不同供应商的物料，减少重复建模的工作量。还要注意本体底部的引脚引出位置，直插铝电解电容的引脚不是从本体正中心垂直引出的，而是有固定的偏心距，这个细节如果建模出错，会导致PCB封装的引脚孔位和模型无法对齐，装配检查时出现误报干涉的问题。

　　实际选型装配时，还要考虑电容和周边元件的安全距离：电容本体和周边发热元件比如功率电阻、MOS管的距离要预留2mm以上的散热间隙，避免长期高温烘烤加速电解液干涸，缩短电容使用寿命；引脚弯折成型时，弯折位置距离本体密封胶塞的位置要至少留1mm的余量，不能直接在胶塞根部弯折引脚，否则容易破坏密封结构导致电解液泄漏。很多结构工程师在做整机布局时，容易忽略电容的高度公差，实际量产时电容的本体高度可能有1mm左右的正公差，如果建模时只按标称值预留空间，很容易出现装配后电容顶到外壳的问题，所以在做空间预留时，要在电容顶部额外留出1-1.5mm的安全间隙，覆盖物料的公差范围。

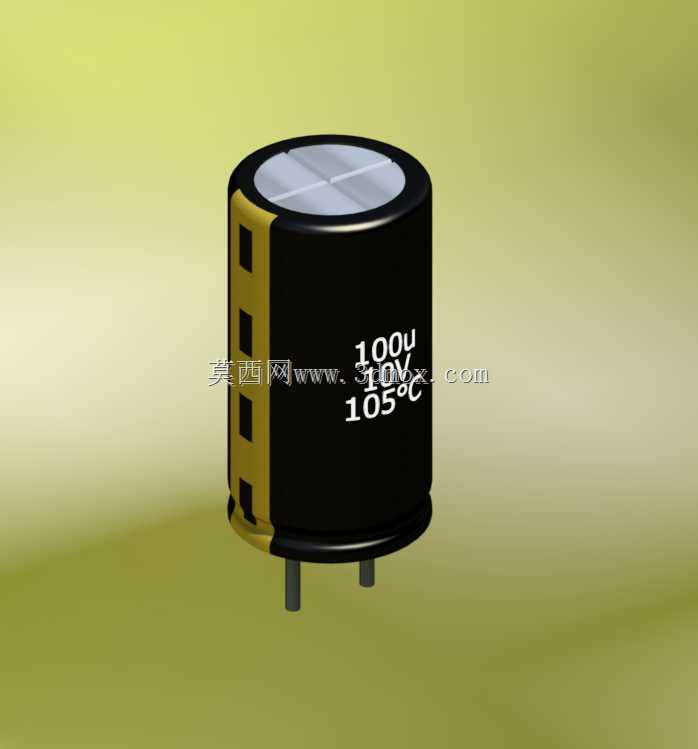

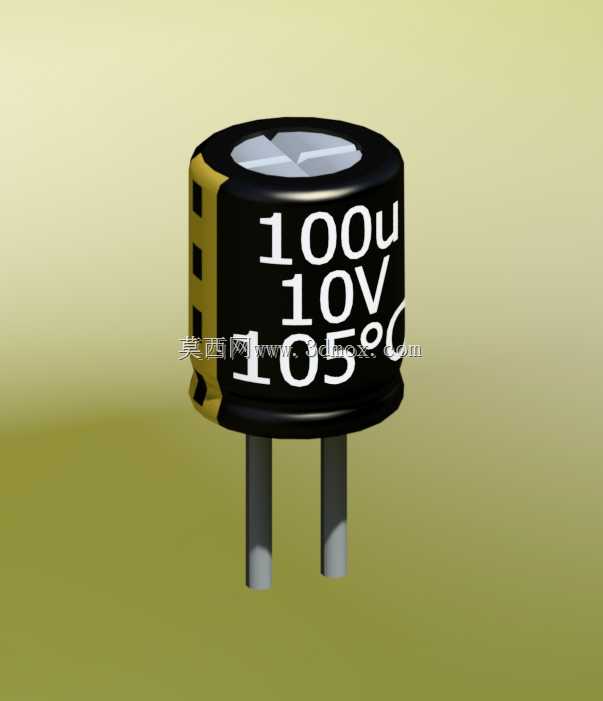

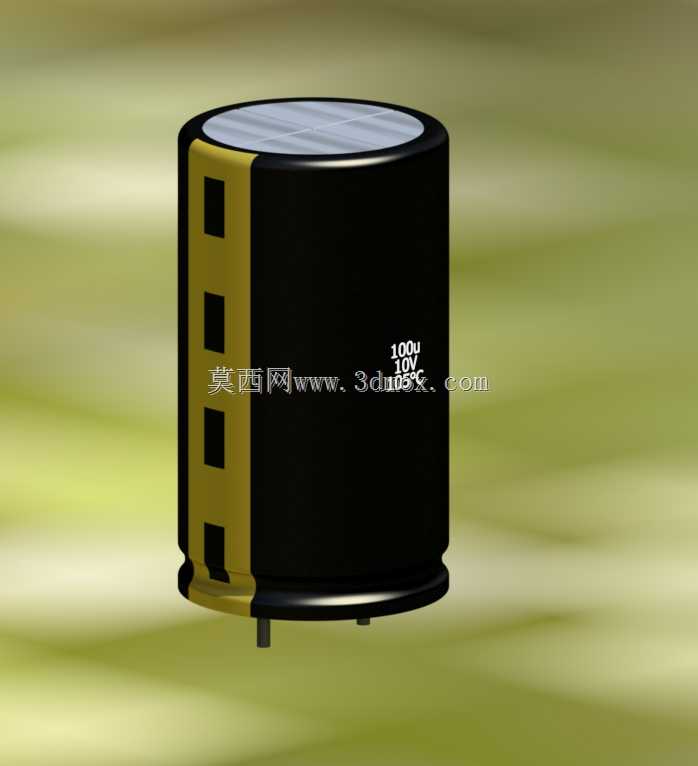

　　另外，这类电容的极性标识也是建模时不能遗漏的细节，本体侧面的负极标识条要和短引脚的位置对应，在三维模型里还原极性标识，可以在做装配指导文件时直接标注极性方向，避免生产时出现插件反接的问题——铝电解电容反接会导致漏液、爆燃，是板级装配里需要重点防控的工艺错误，准确的三维模型可以在设计阶段就直观呈现极性位置，给工艺人员做插件指引提供参考。
