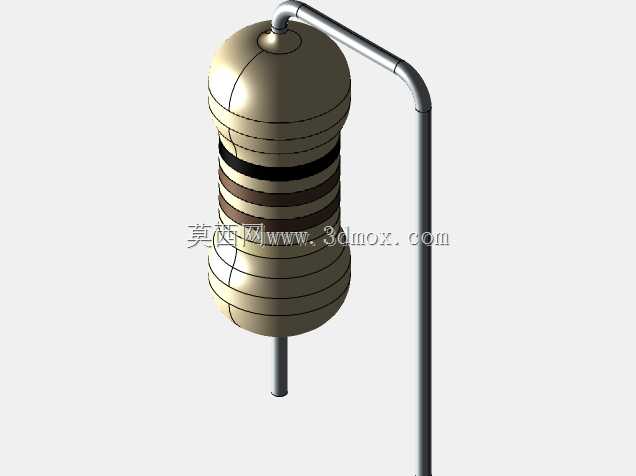

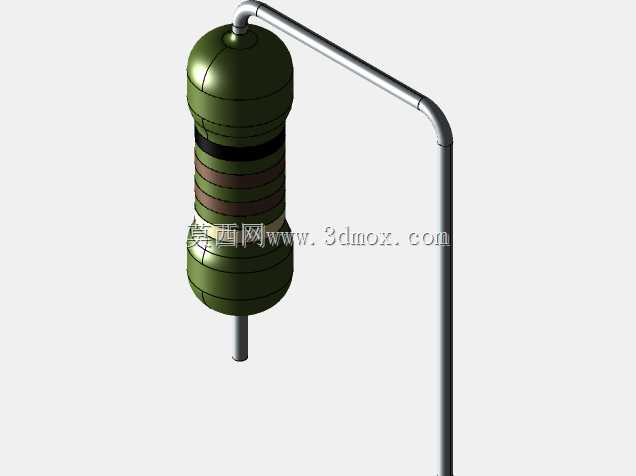

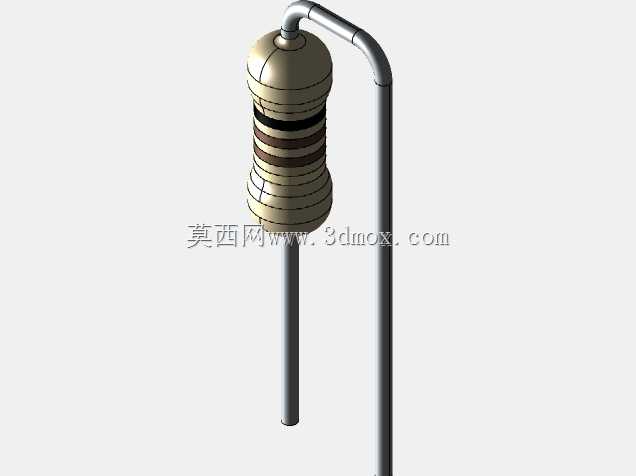

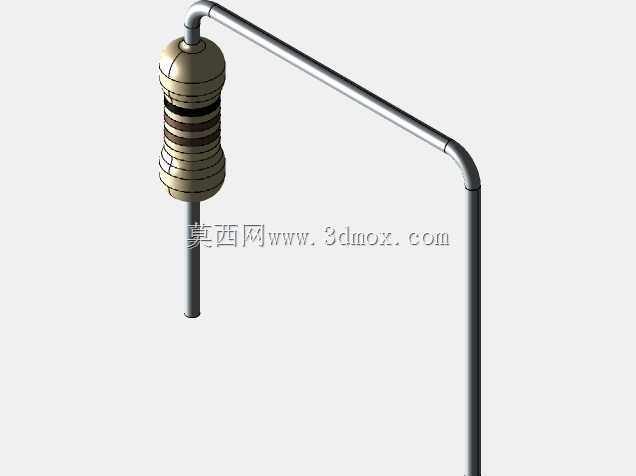

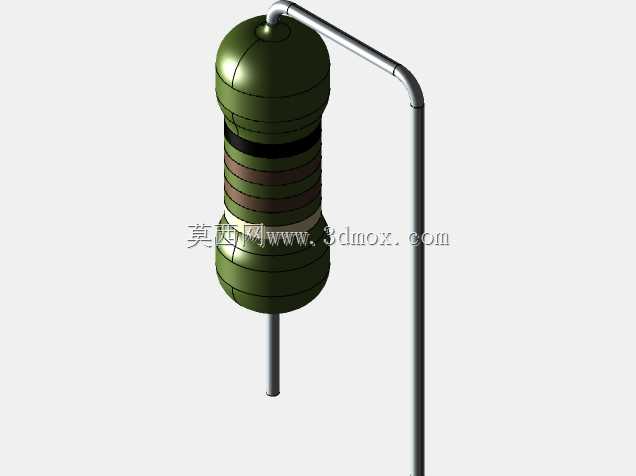

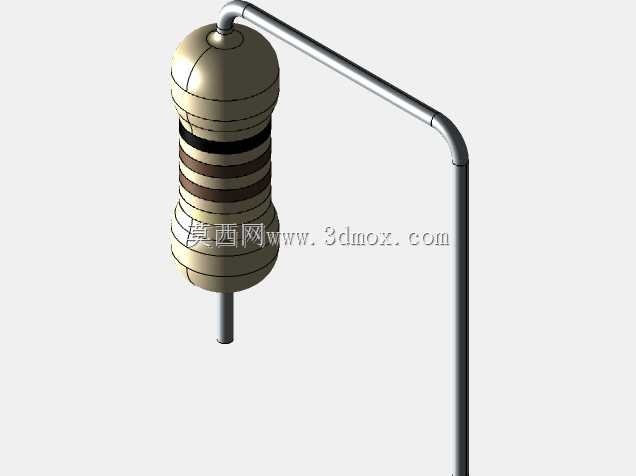

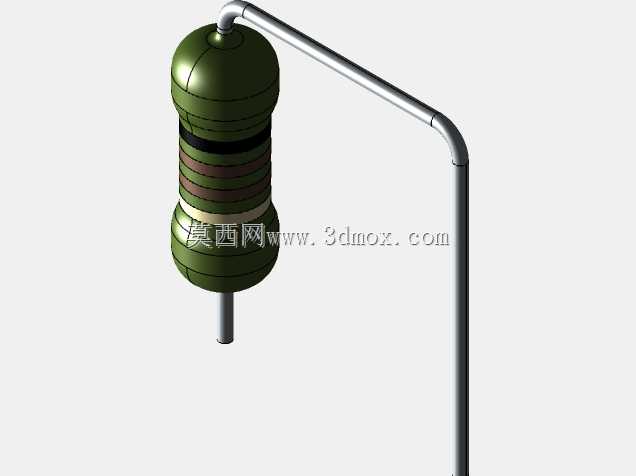

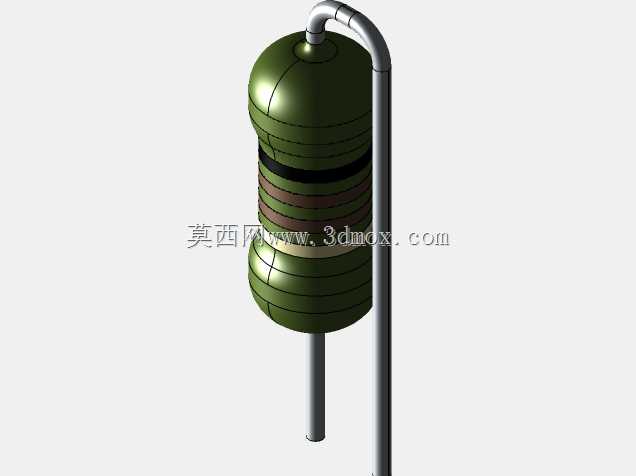

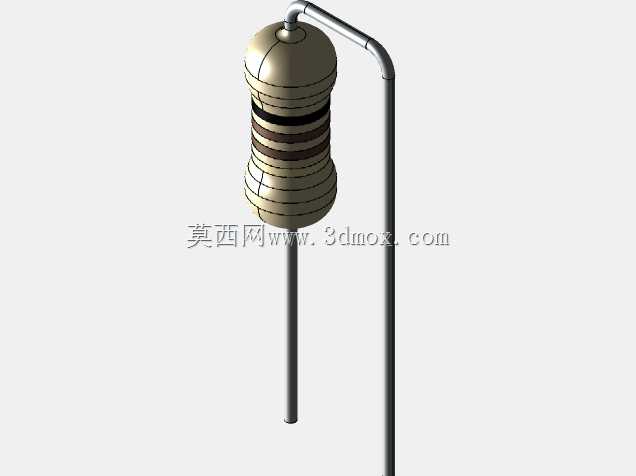

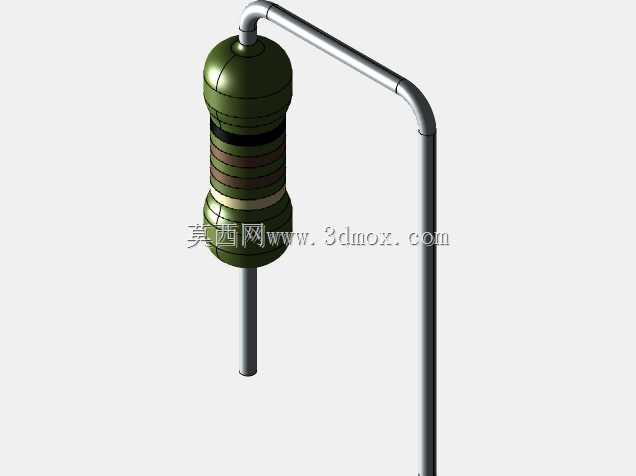

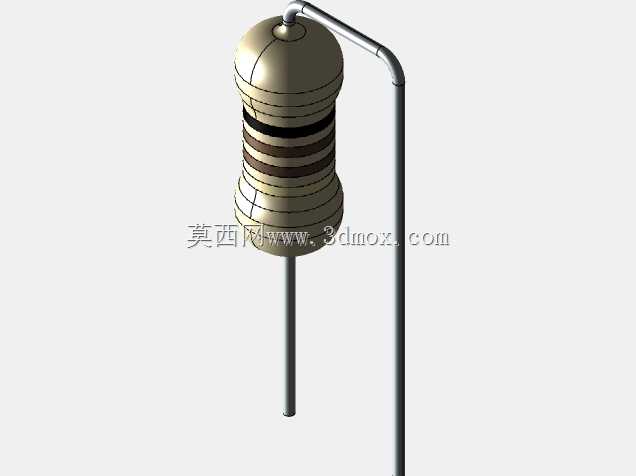

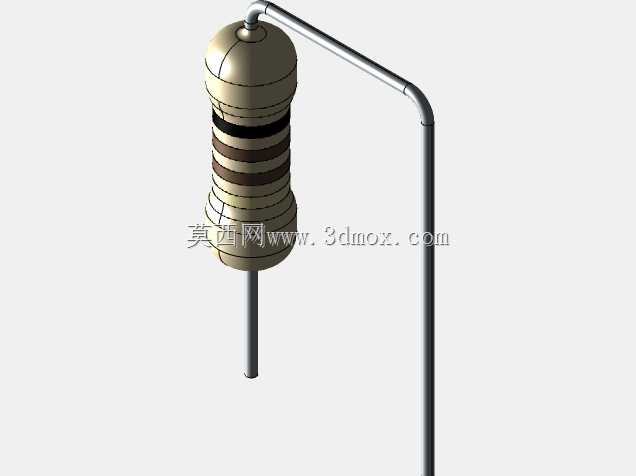

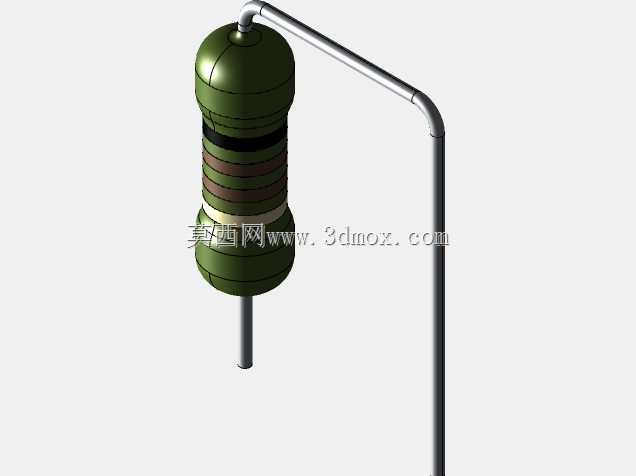

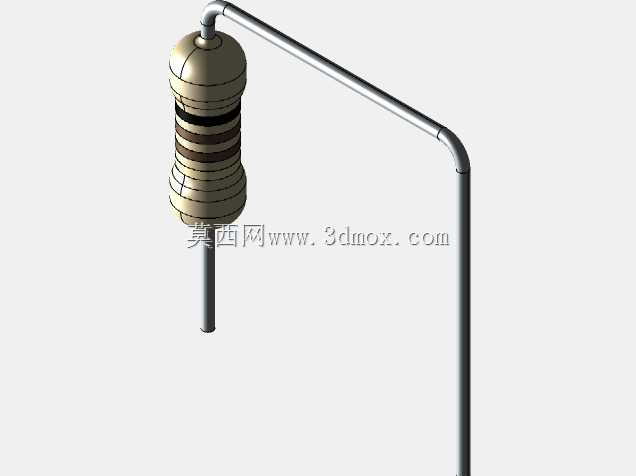

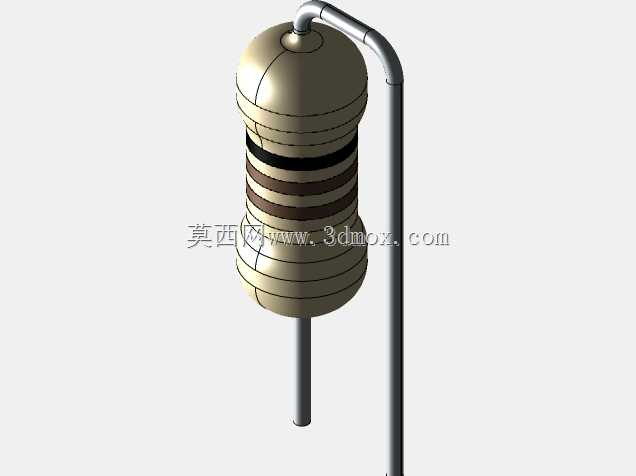

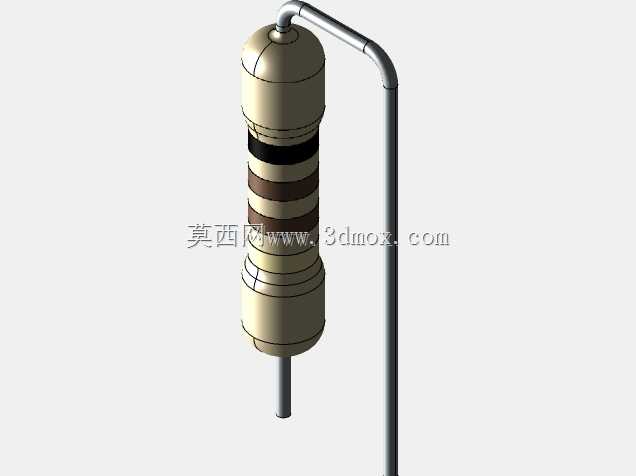

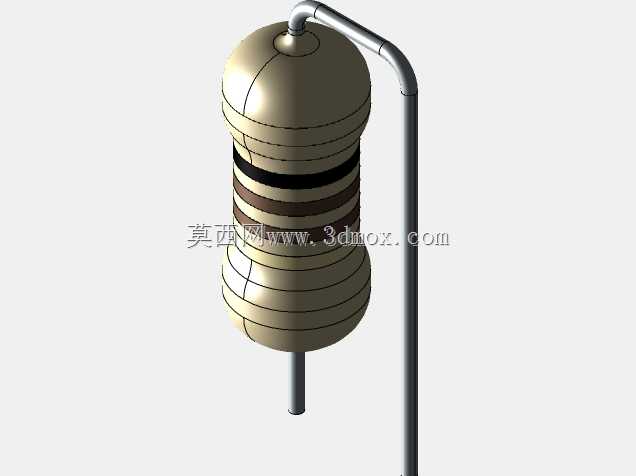

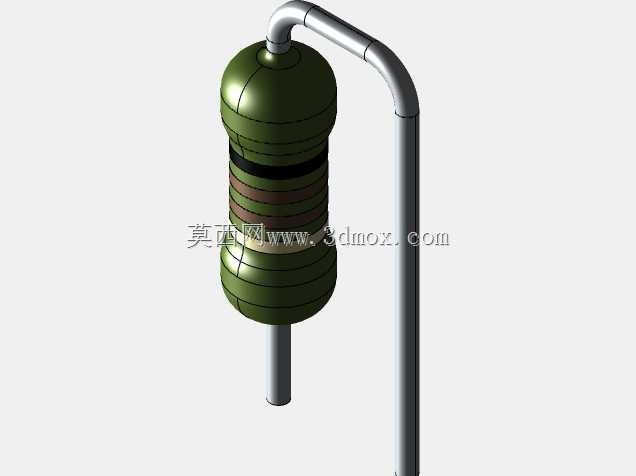

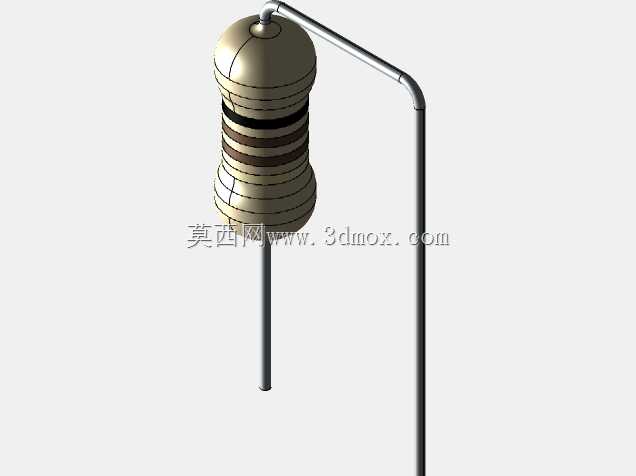

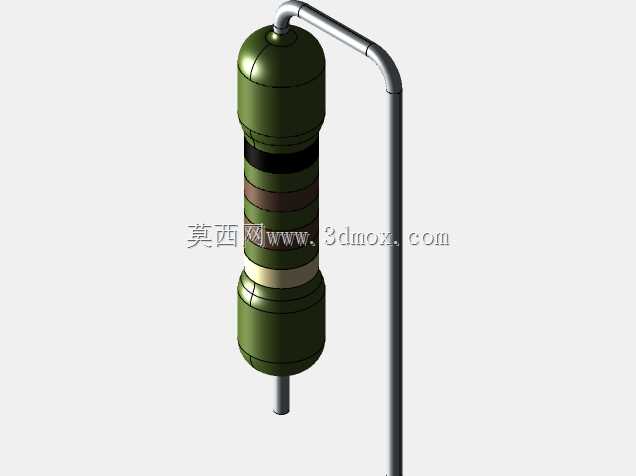

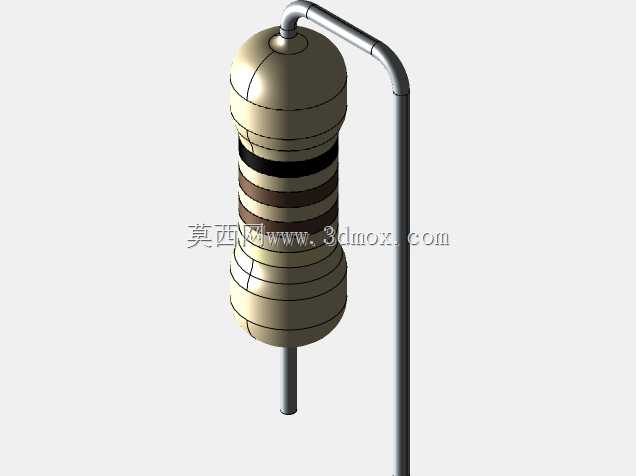

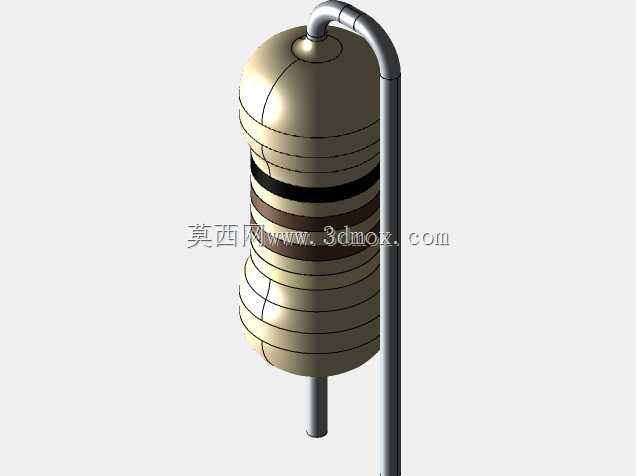

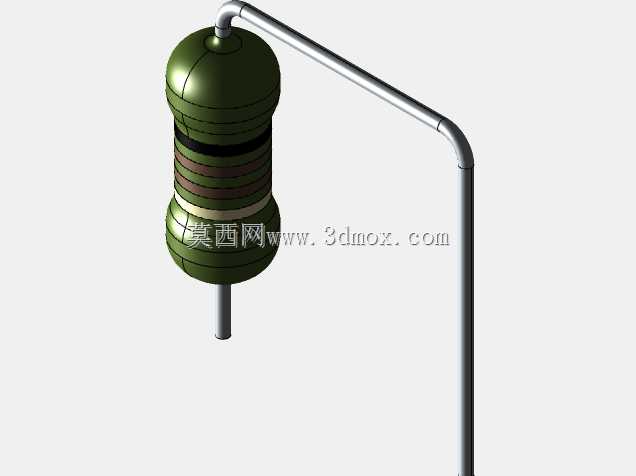

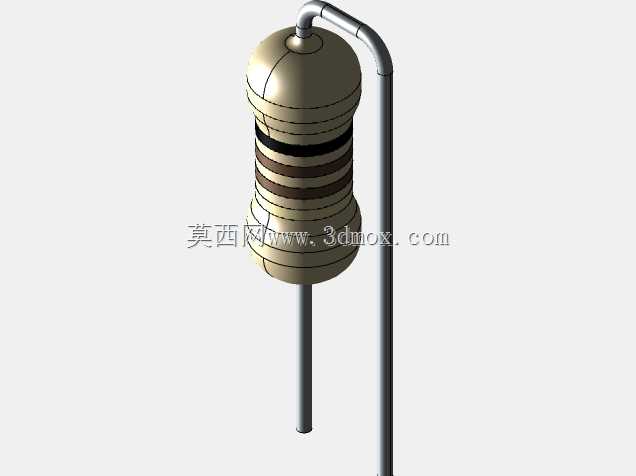

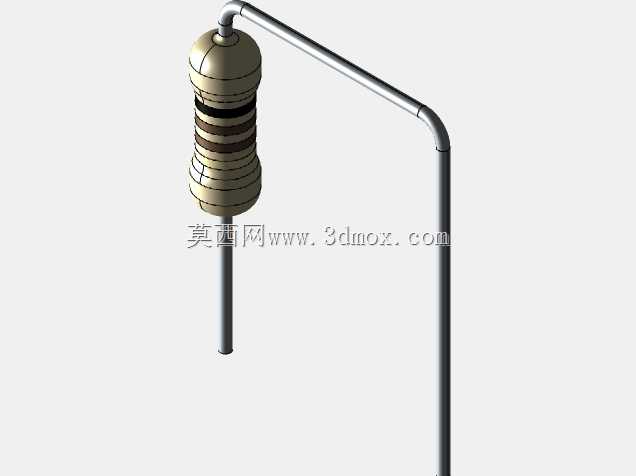

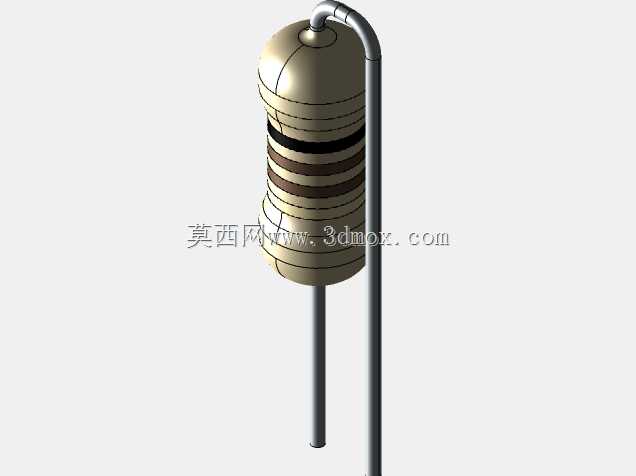

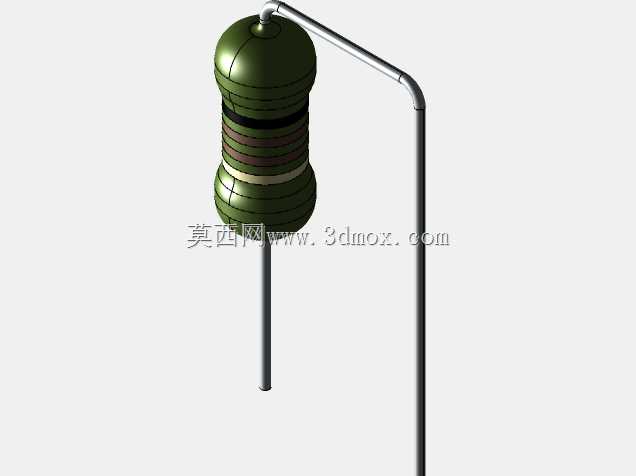

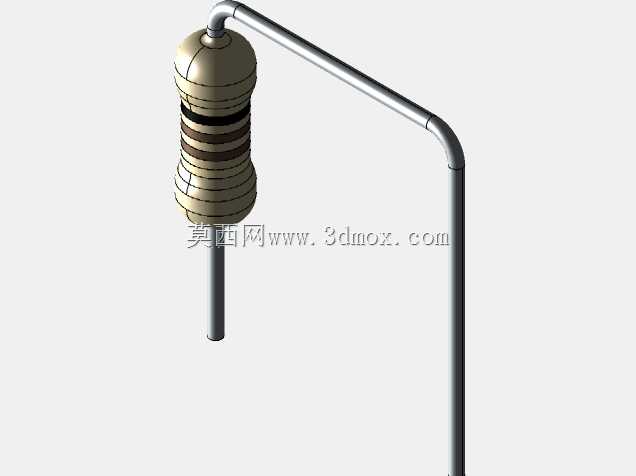

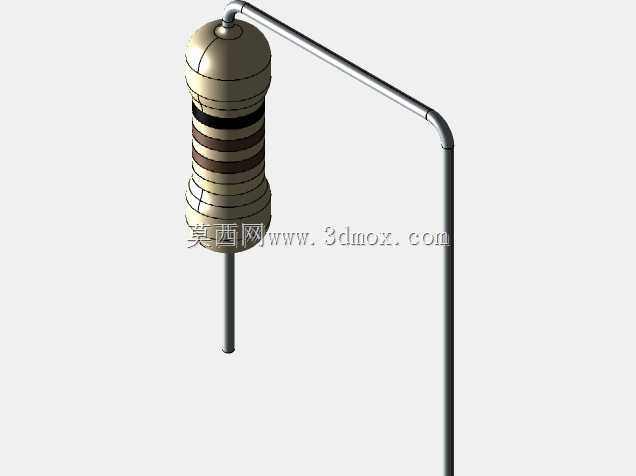

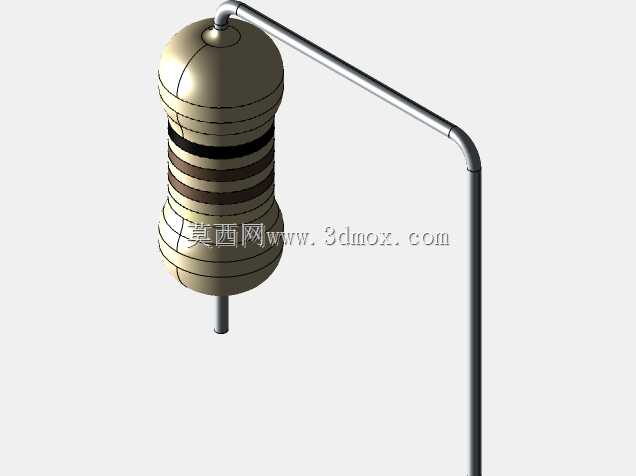

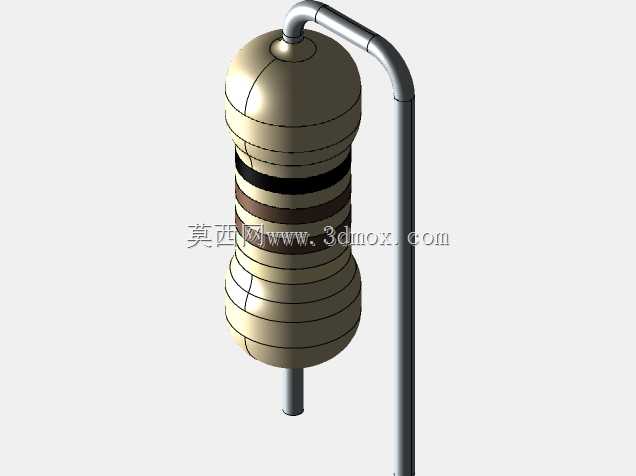

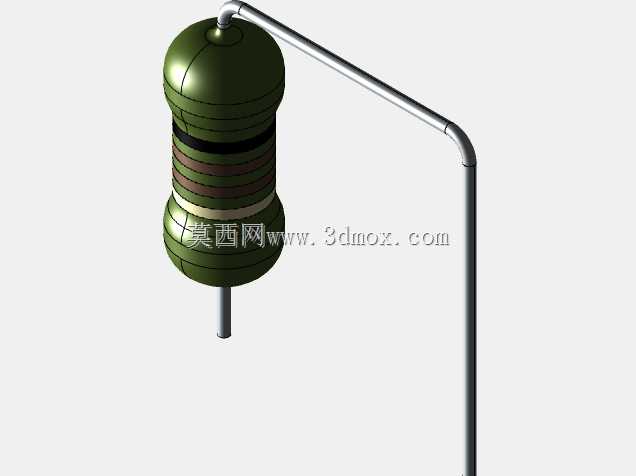

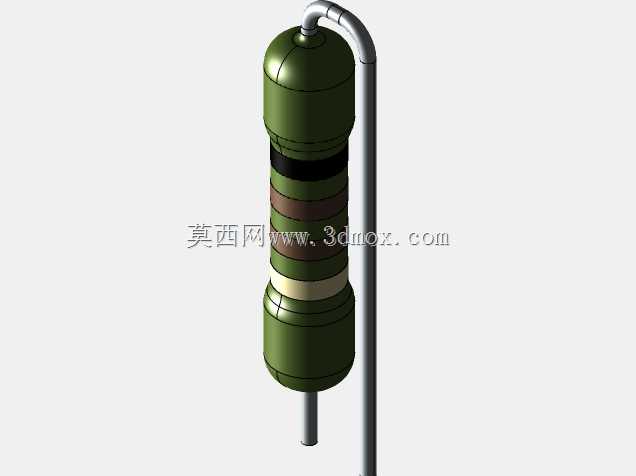

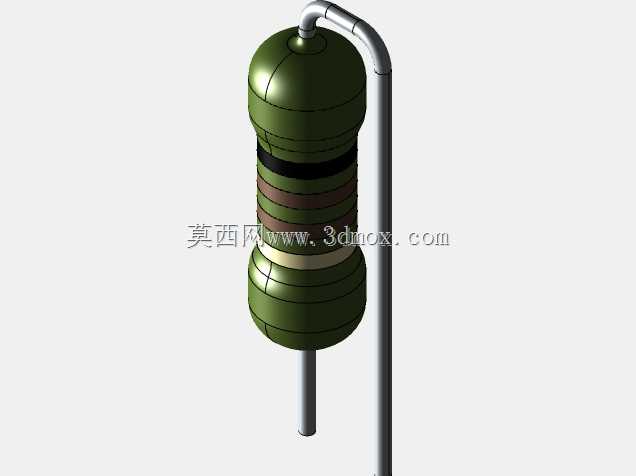

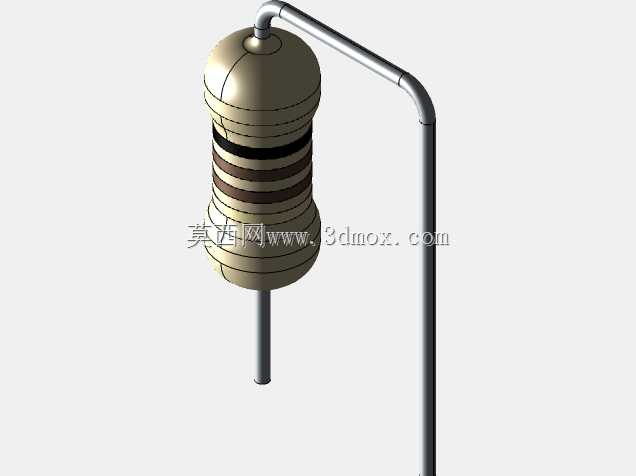

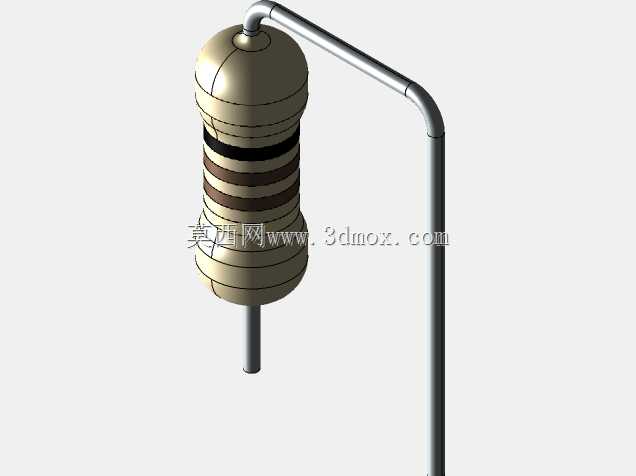

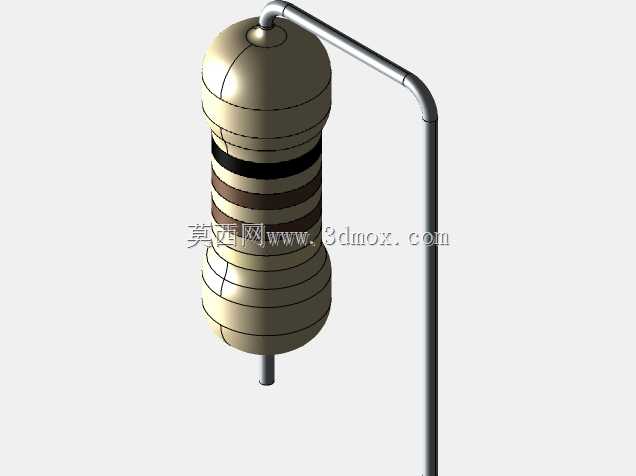

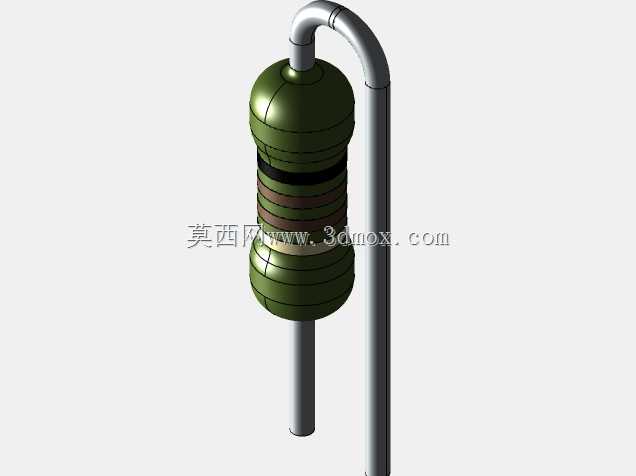

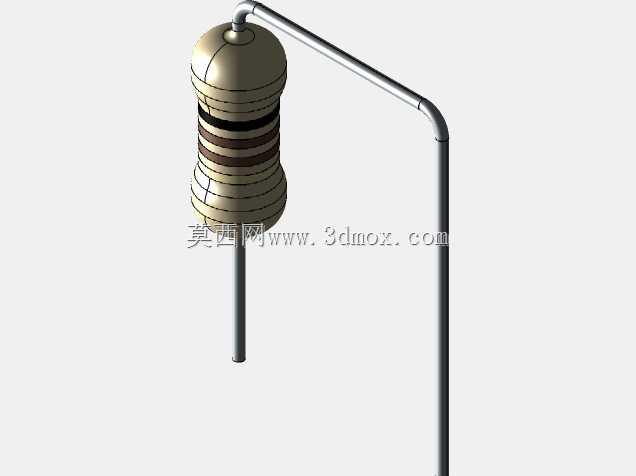

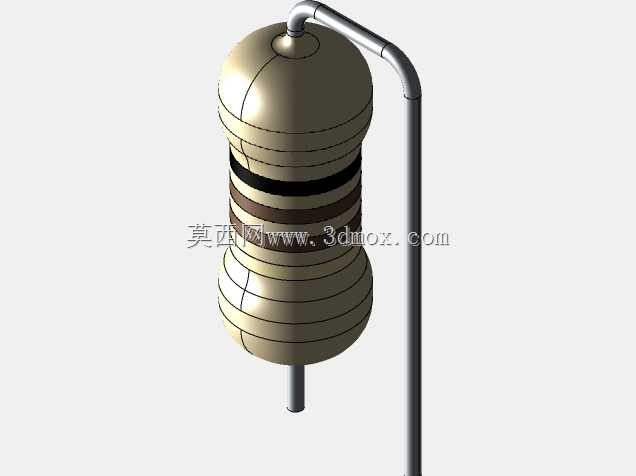

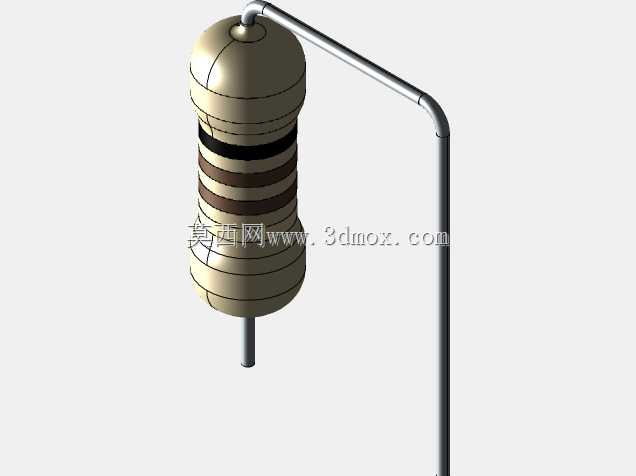

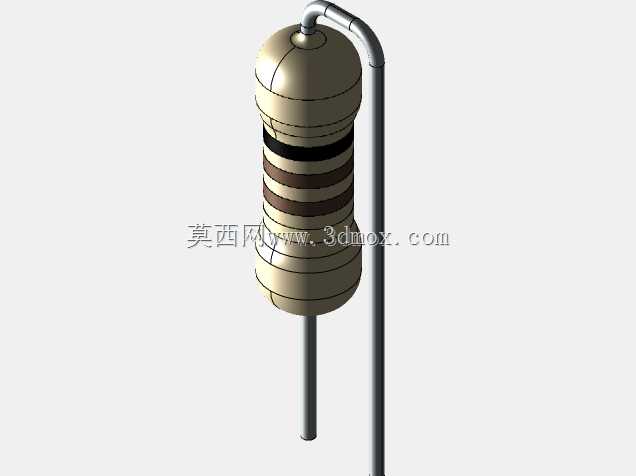

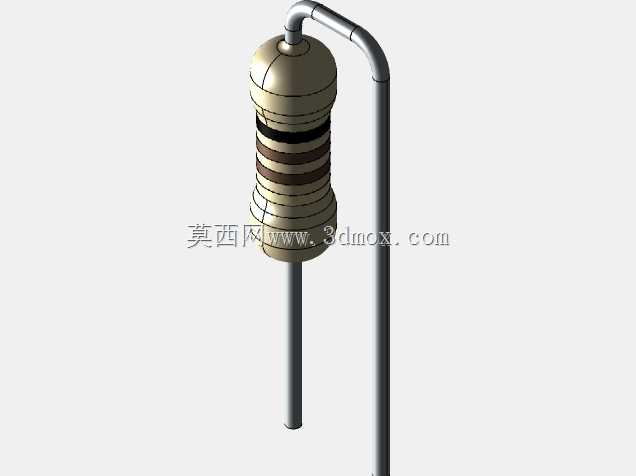

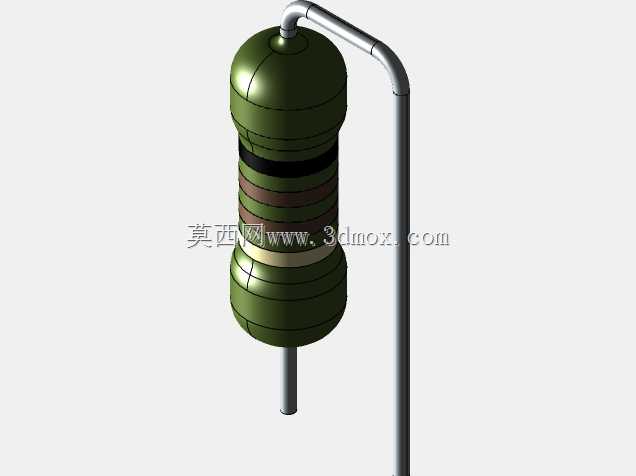

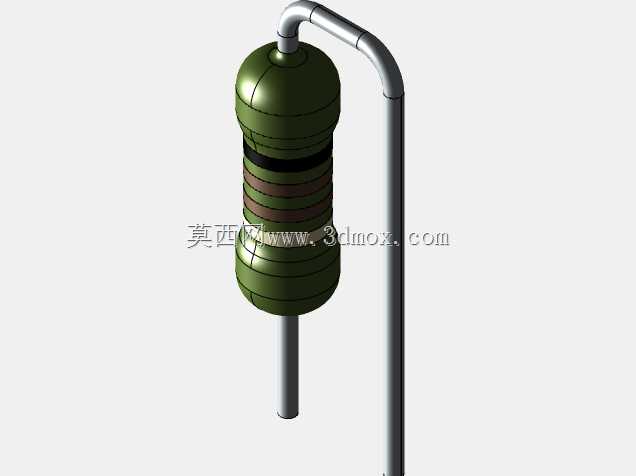

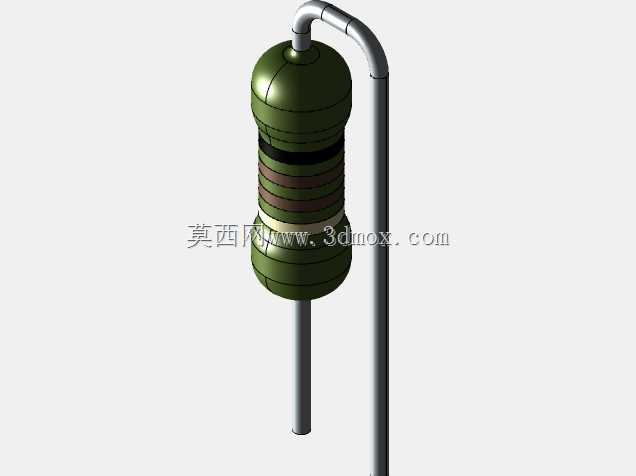

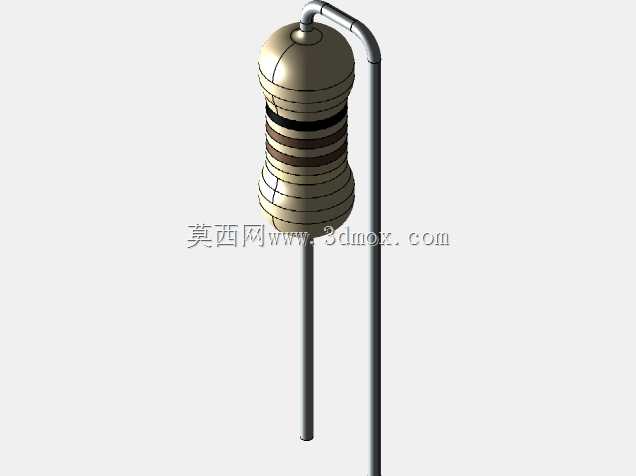

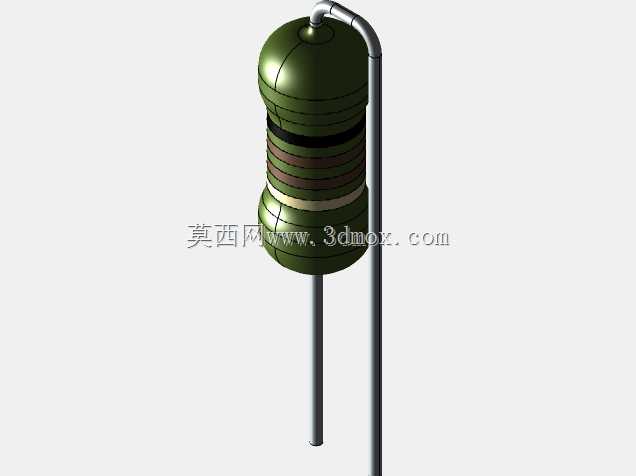

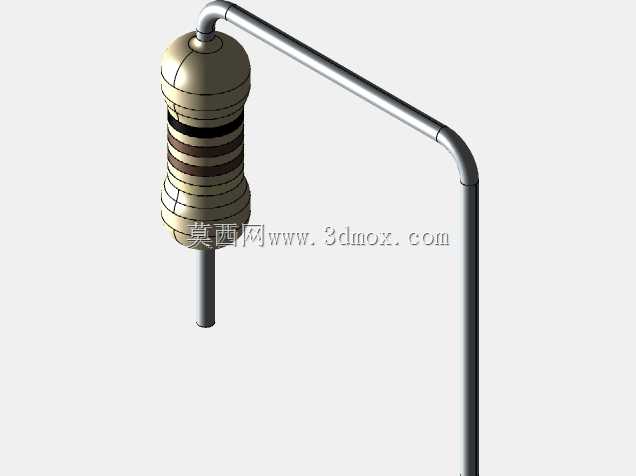

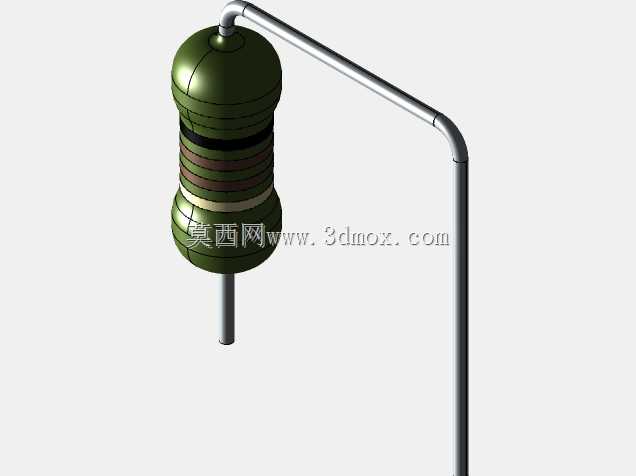

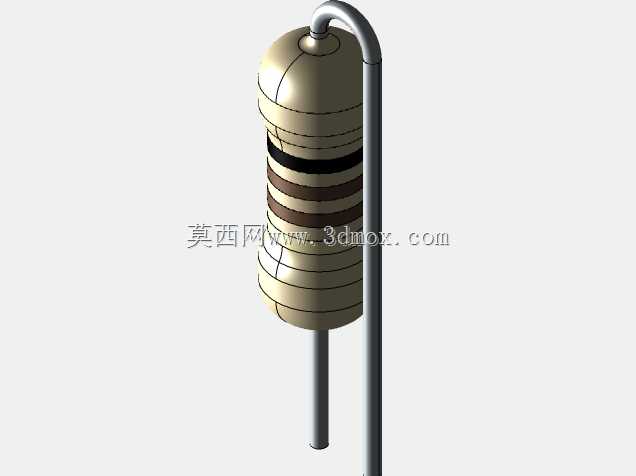

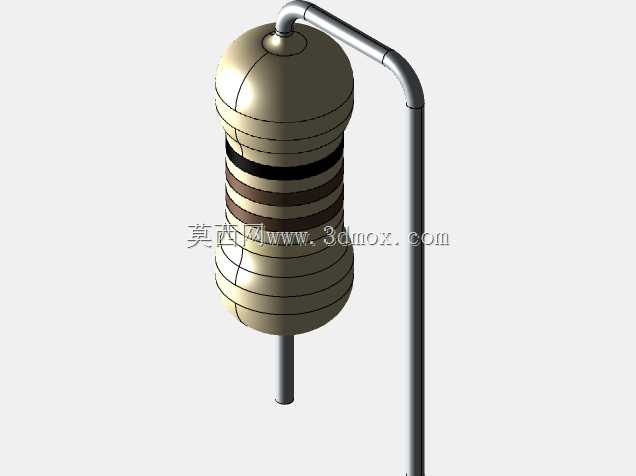

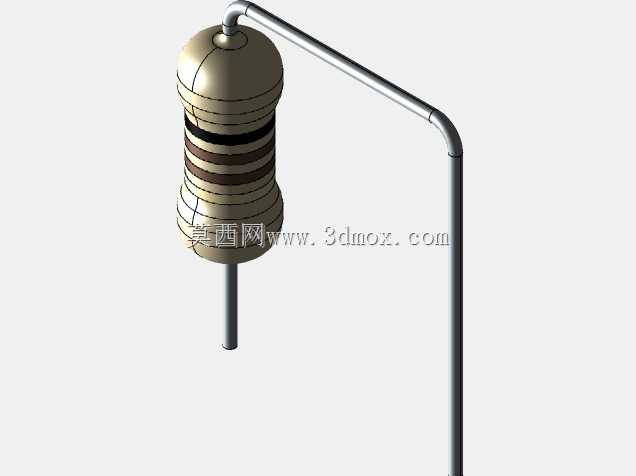

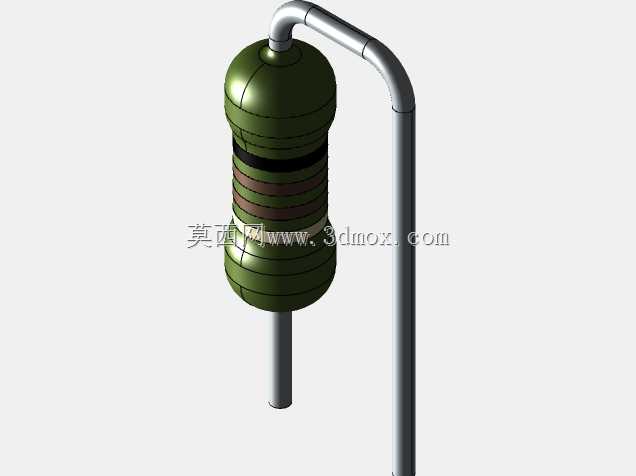

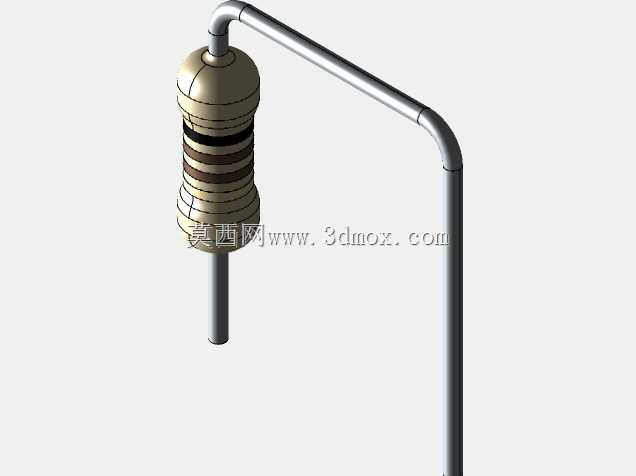

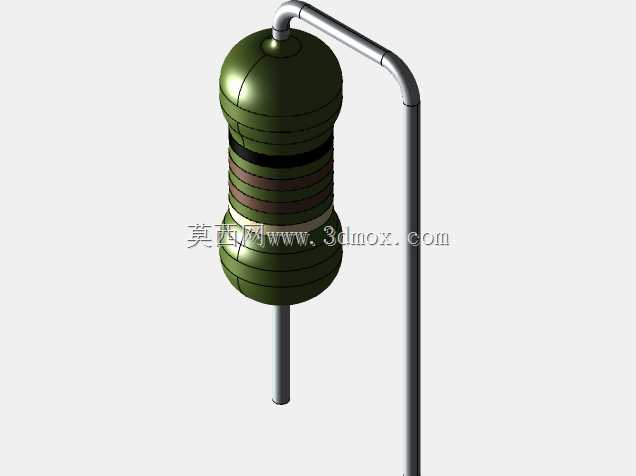

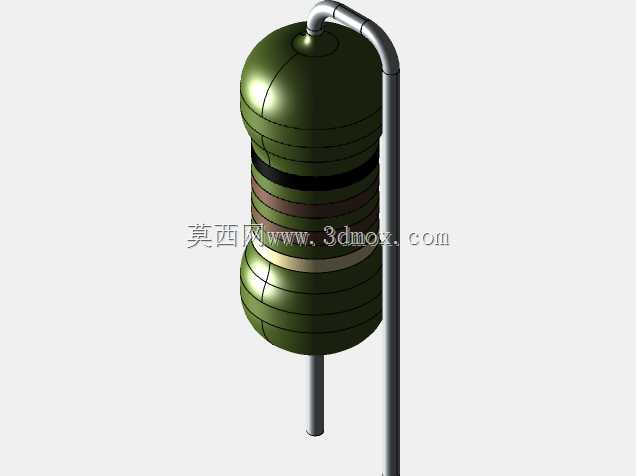

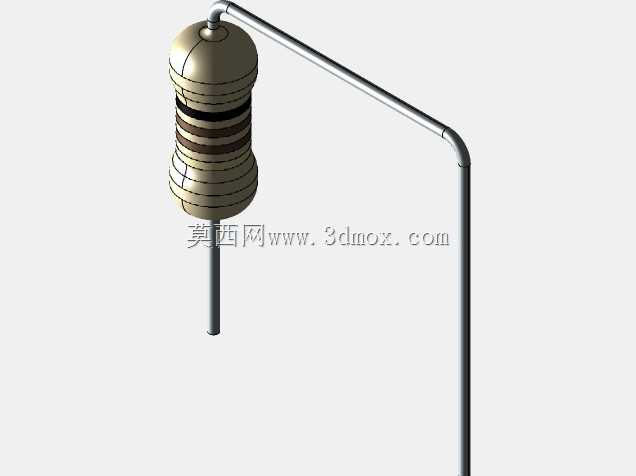

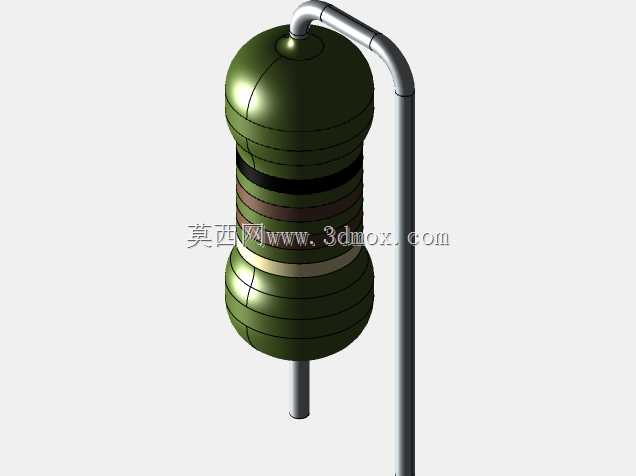

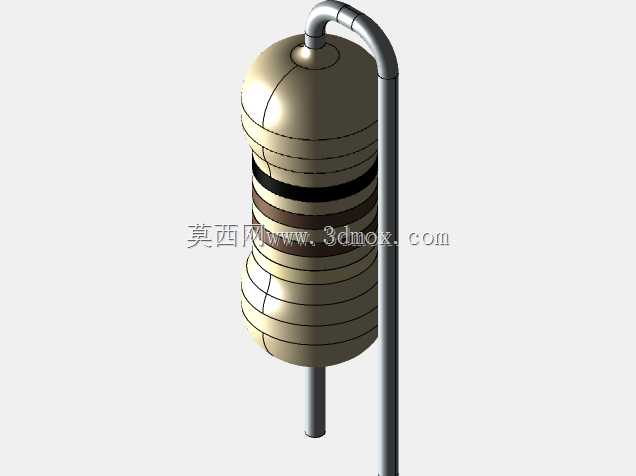

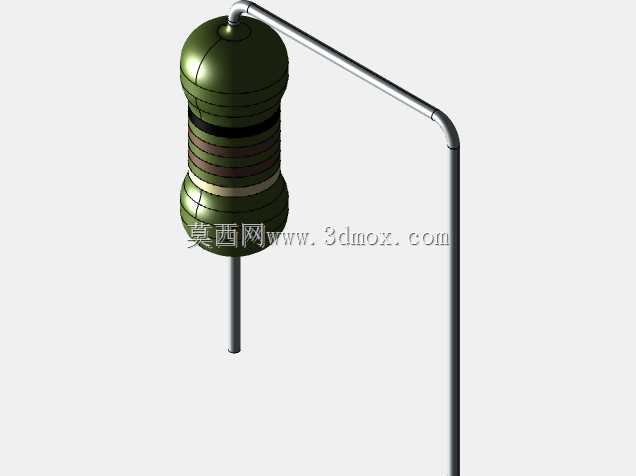

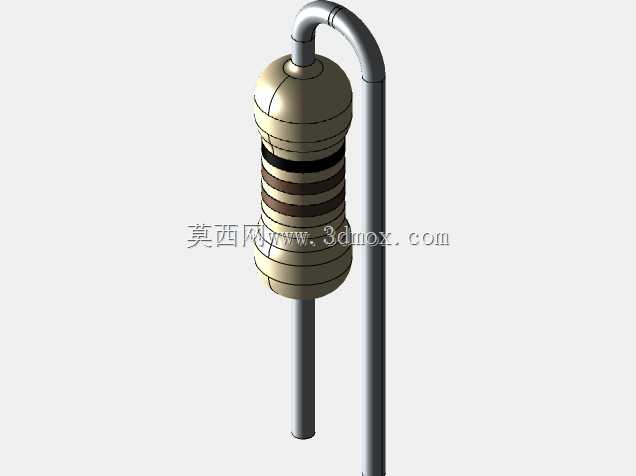

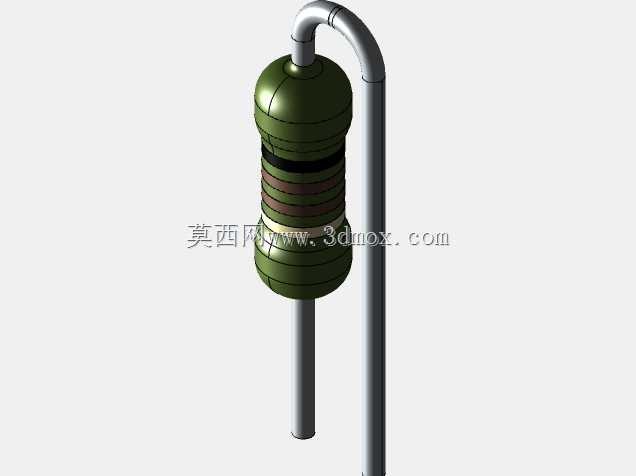

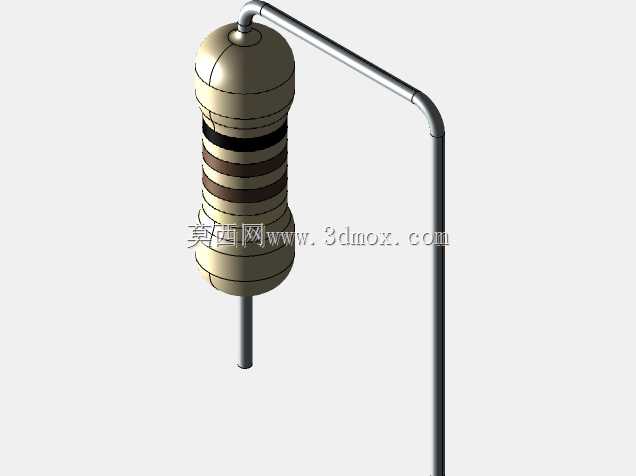

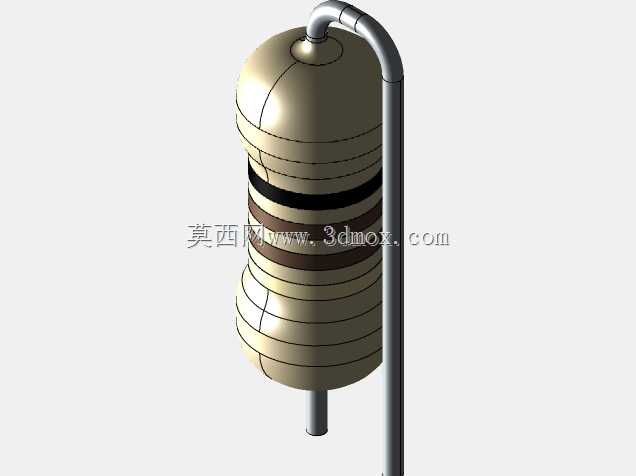

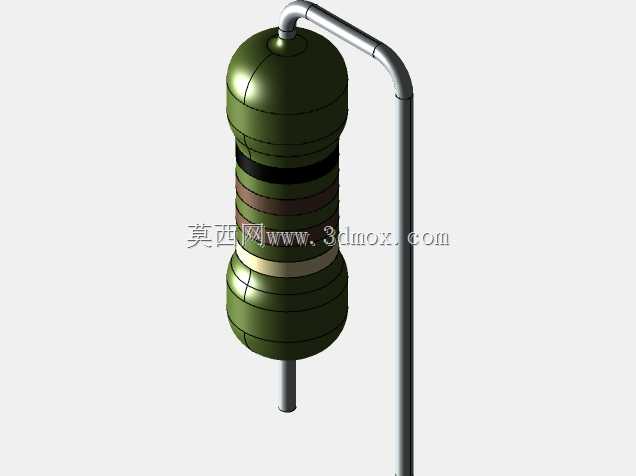

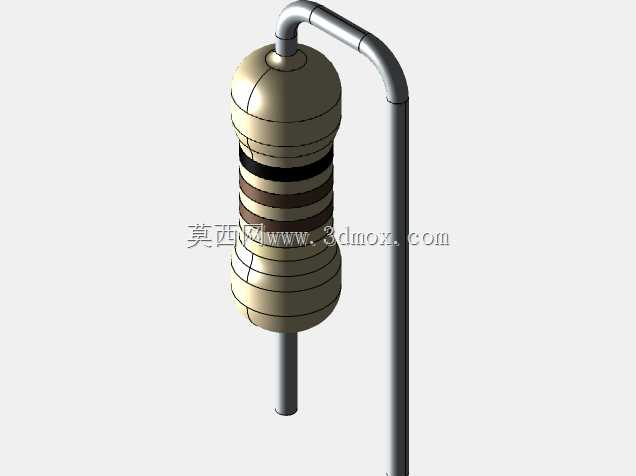

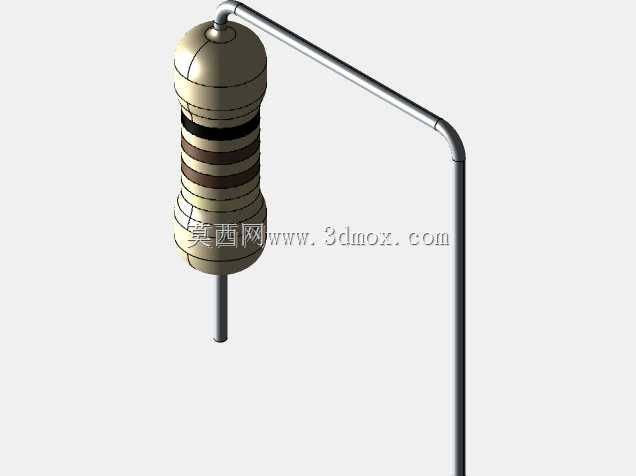

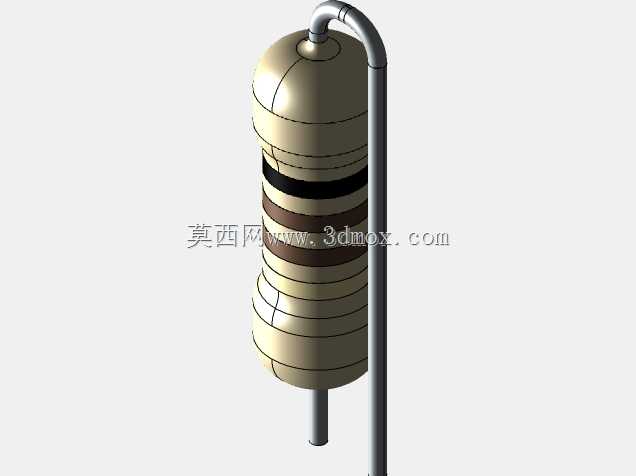

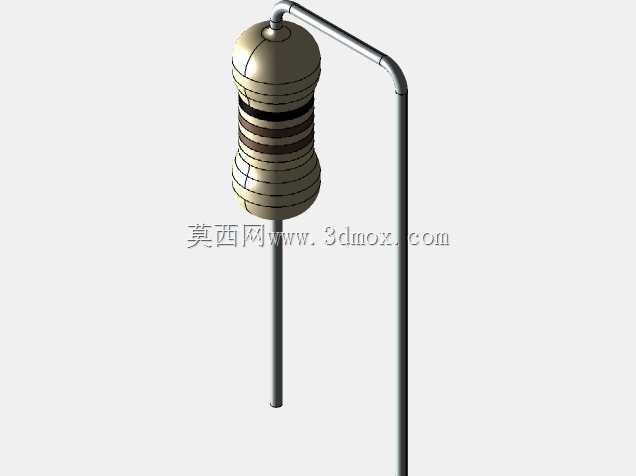

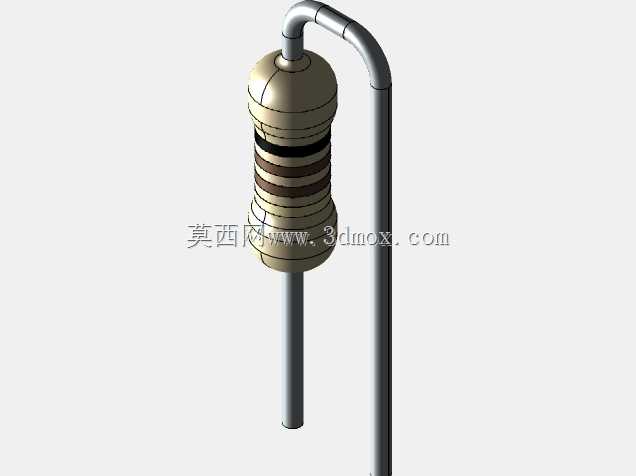

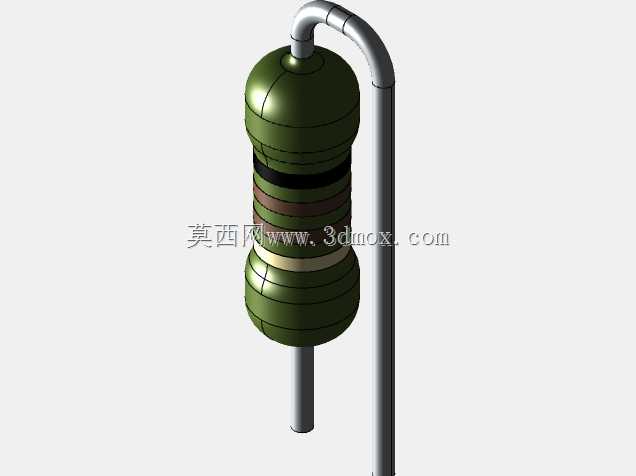

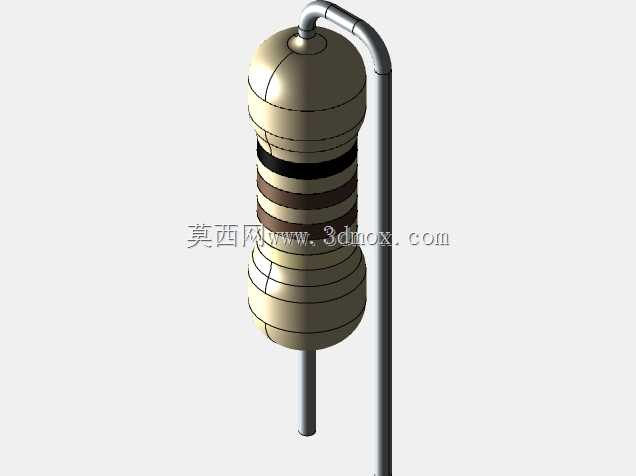

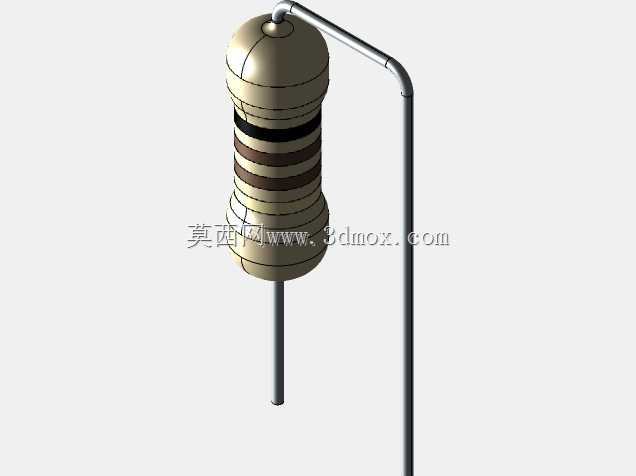

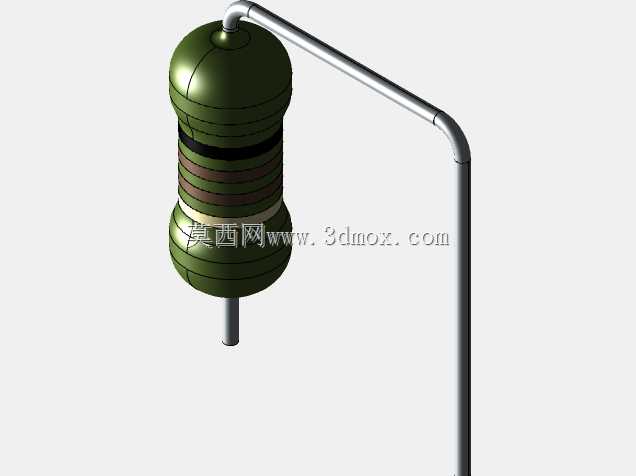

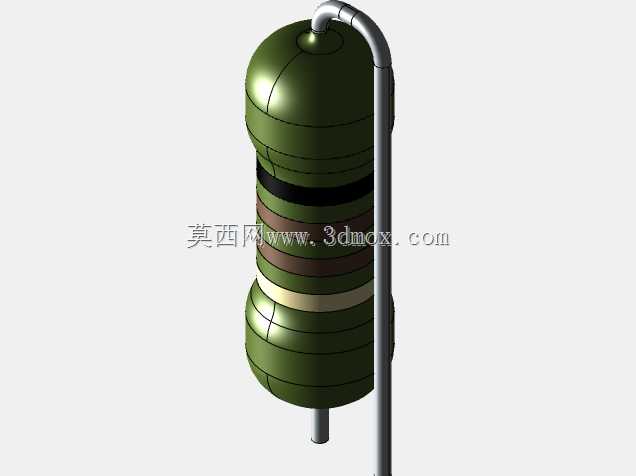

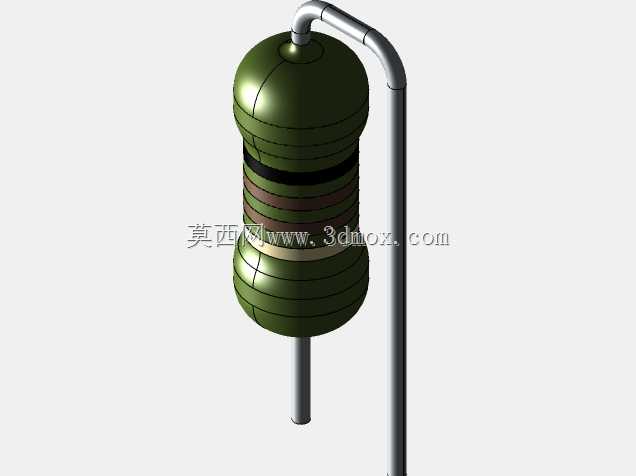

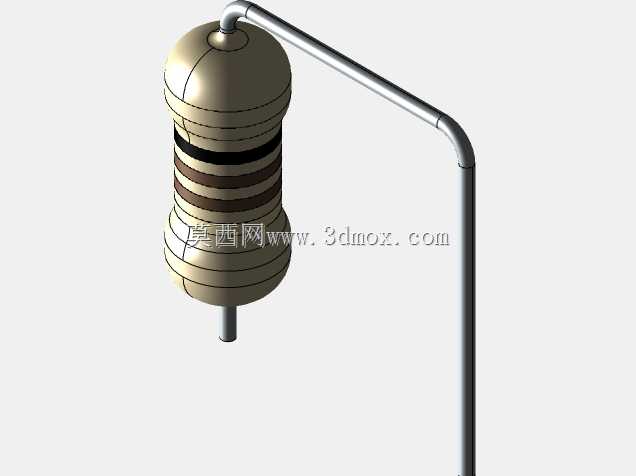

垂直安装型直插碳膜电阻器三维结构设计

　　在电子设备的PCB组装环节，直插式电阻是最基础也最常用的被动元件之一，垂直安装的THT电阻凭借更小的板面占用空间，在高密度插装电路板、电源模块、工控控制板等场景中被大量使用。这类电阻的三维建模不能只做外观示意，必须贴合实际生产组装的尺寸边界，否则导出的工程图或者装配仿真会出现管脚干涉、安装高度不符、波峰焊卡件等实际问题。

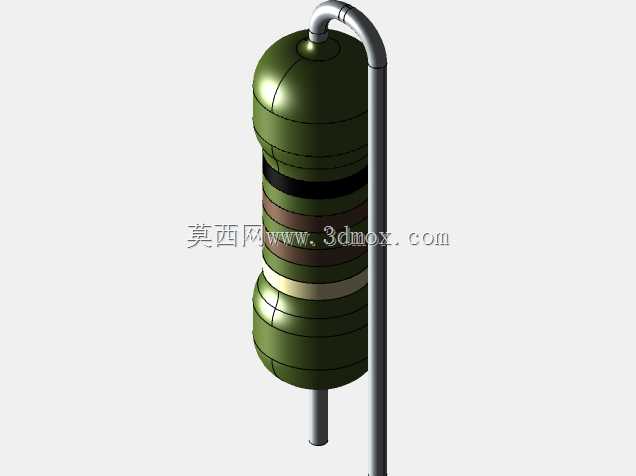

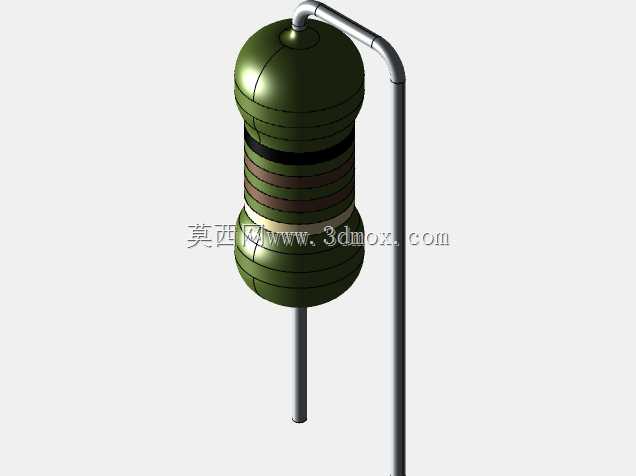

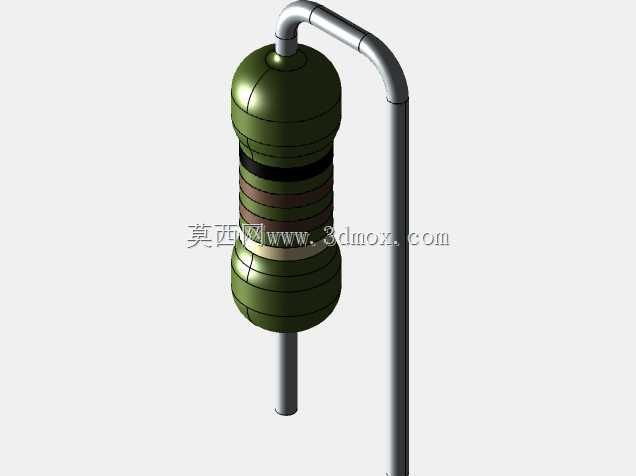

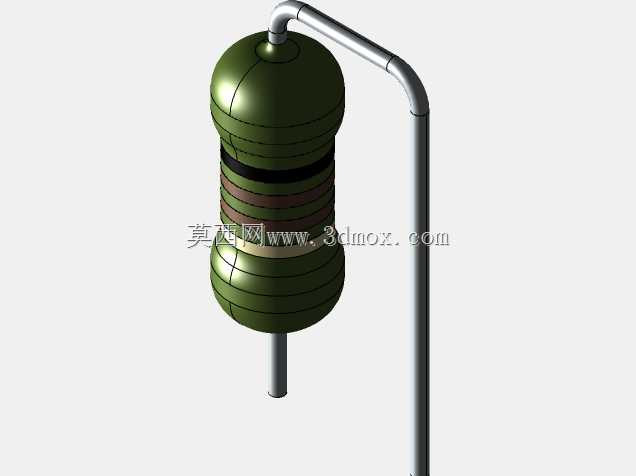

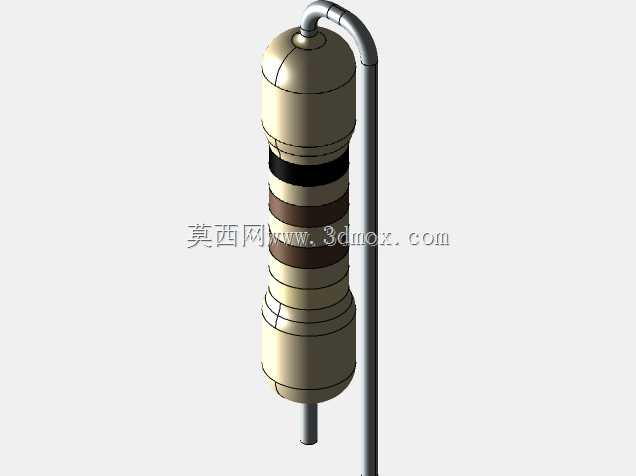

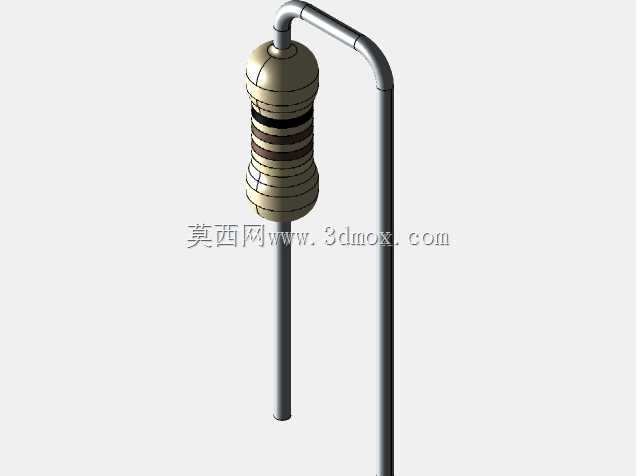

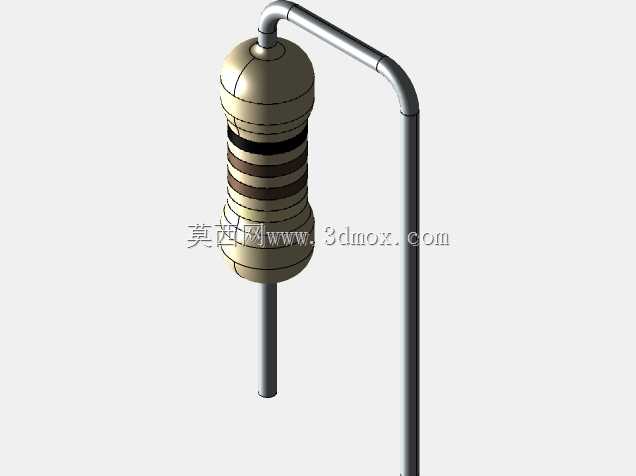

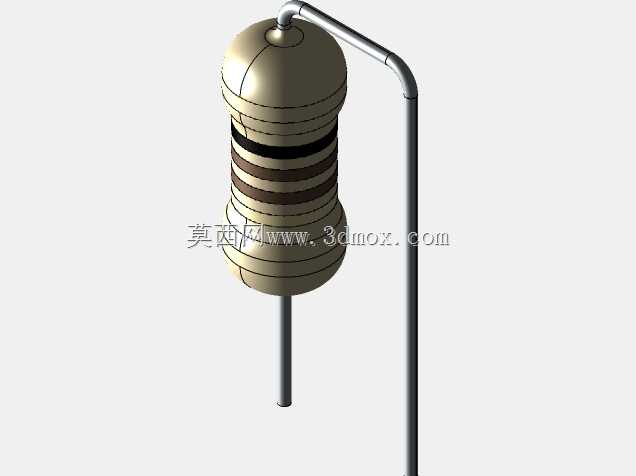

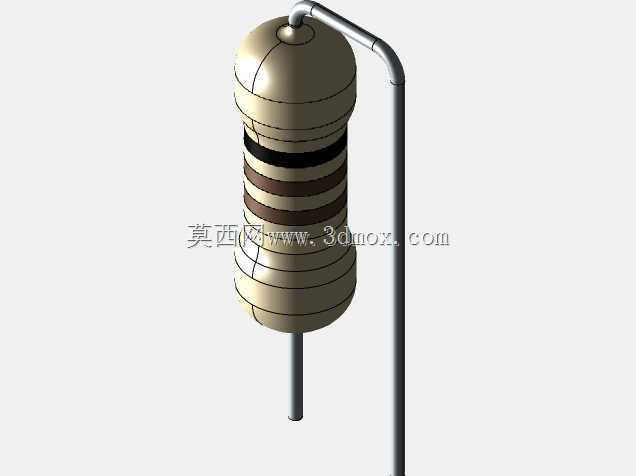

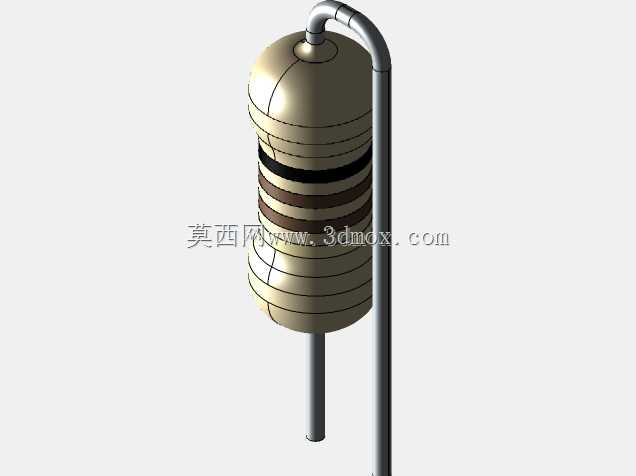

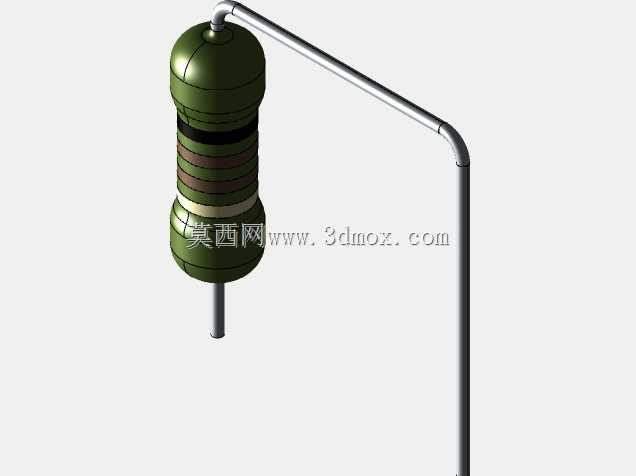

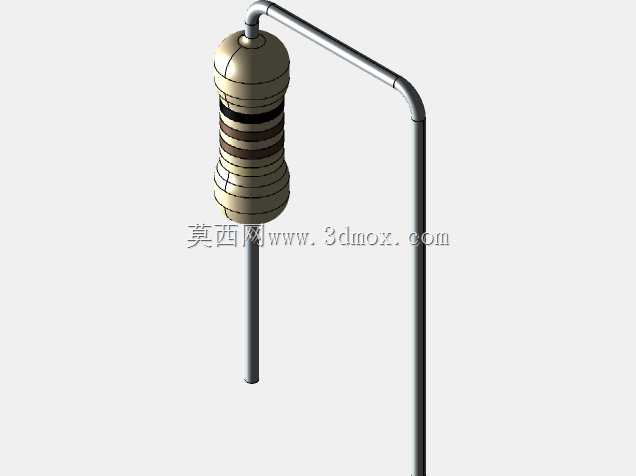

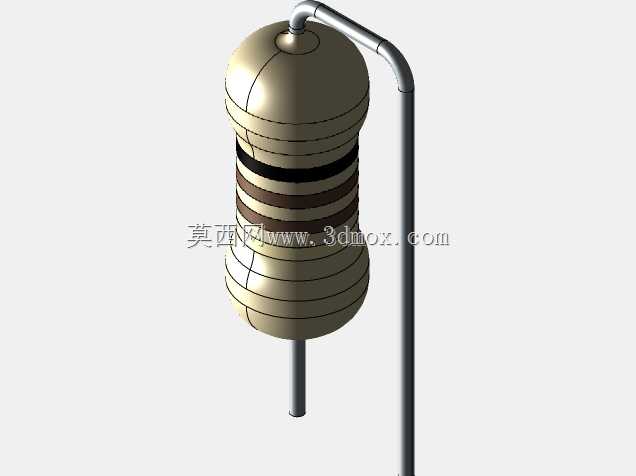

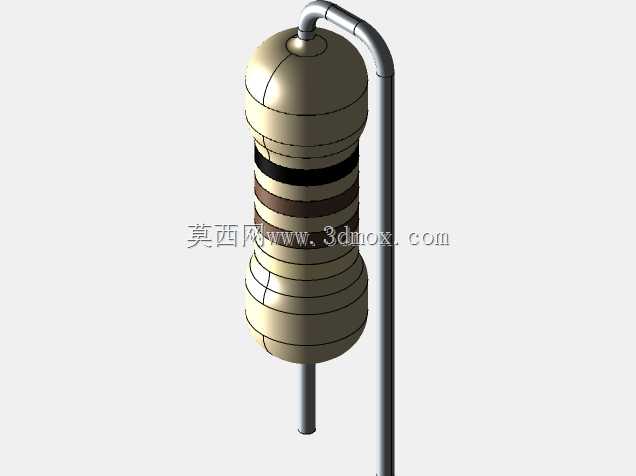

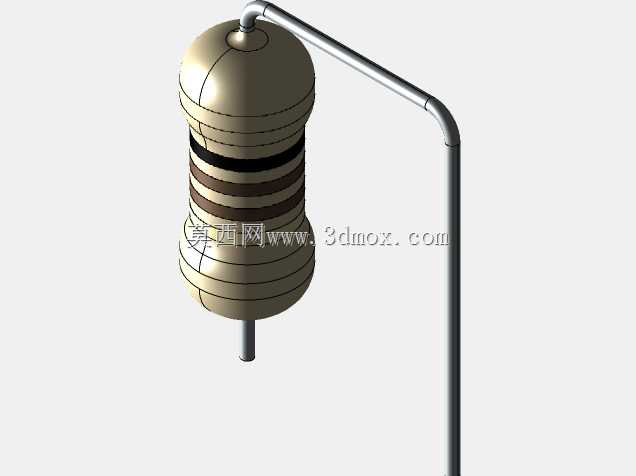

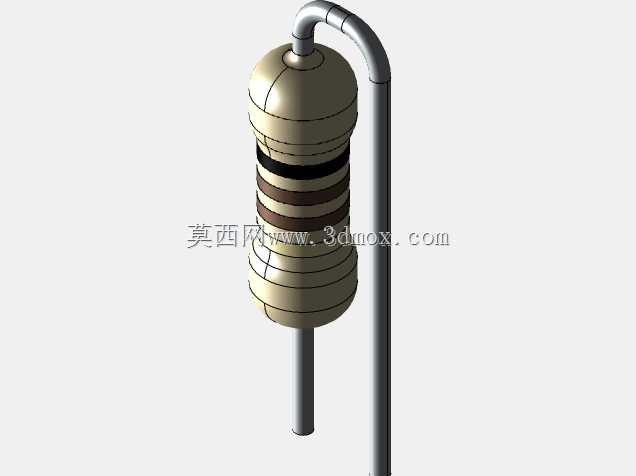

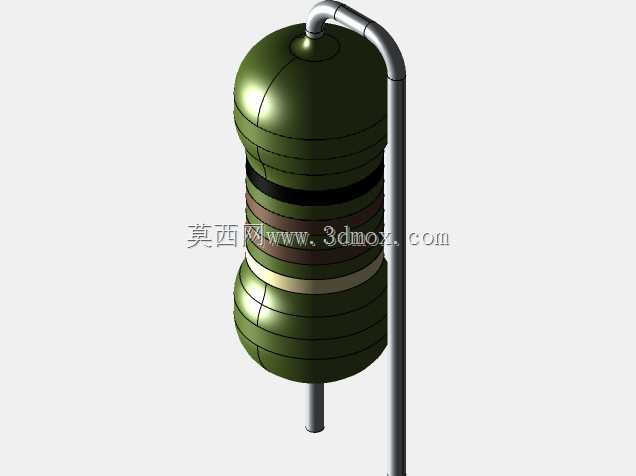

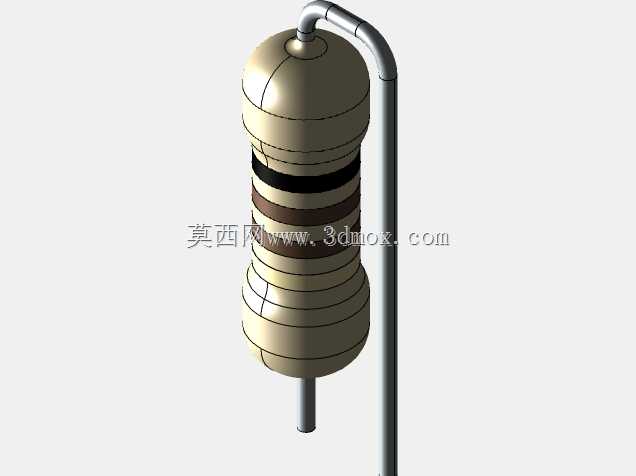

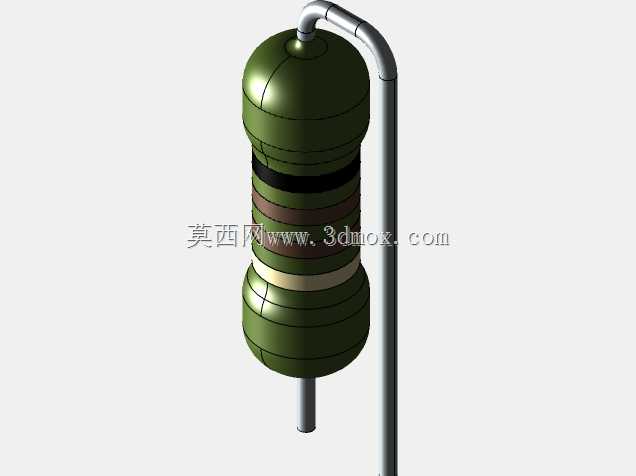

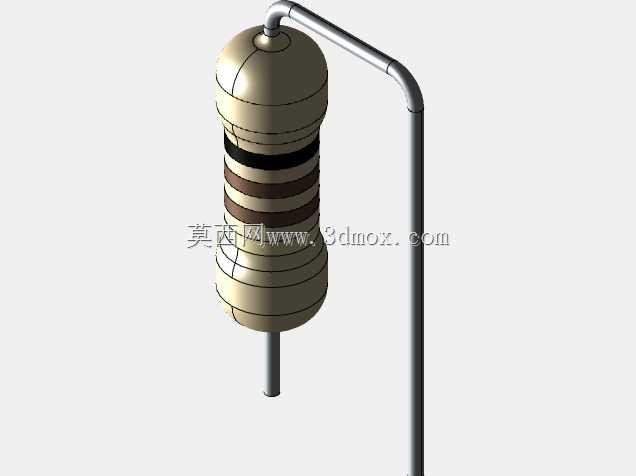

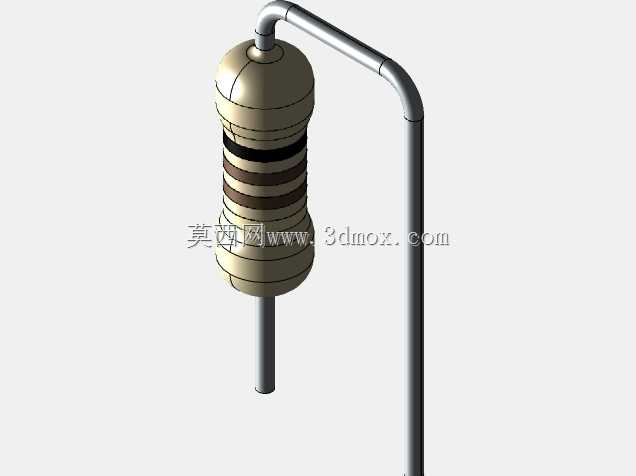

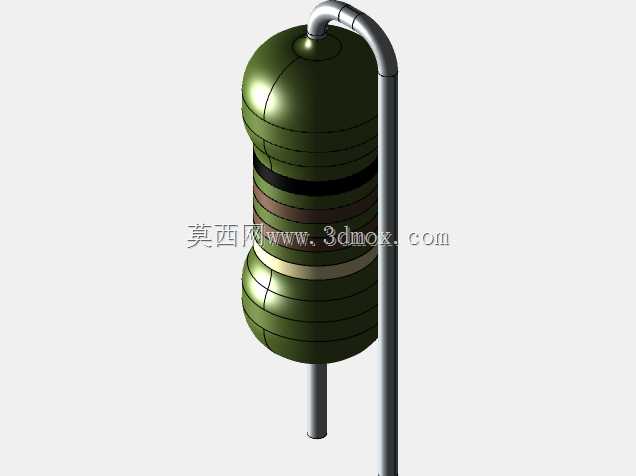

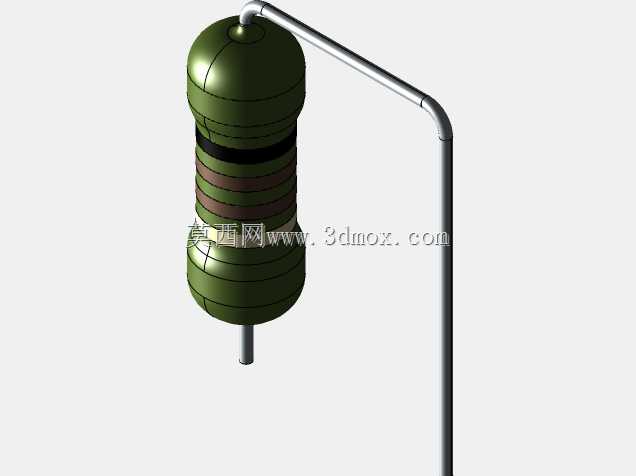

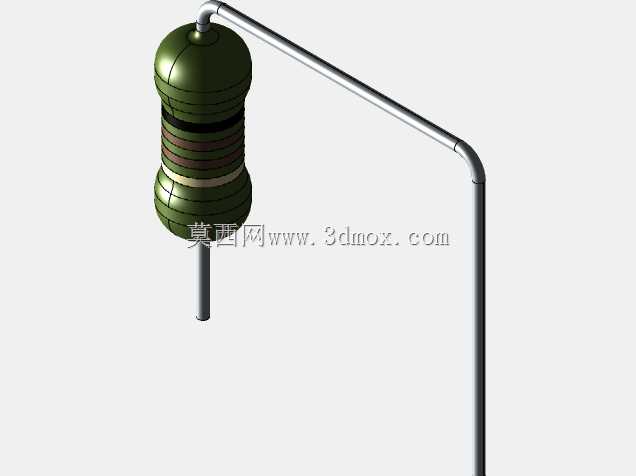

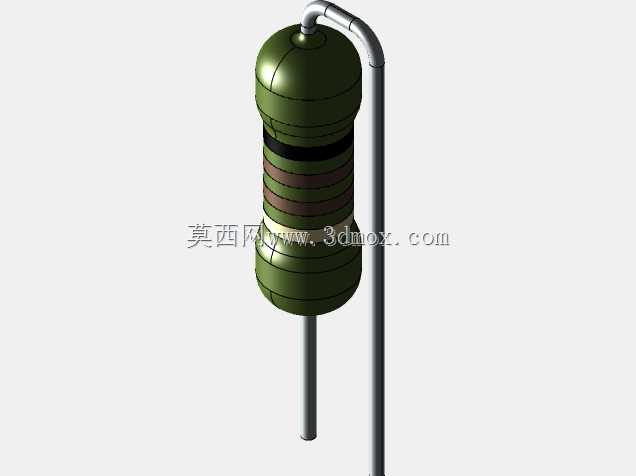

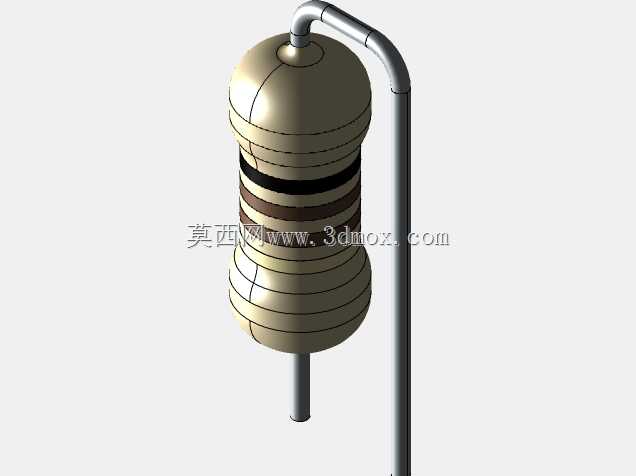

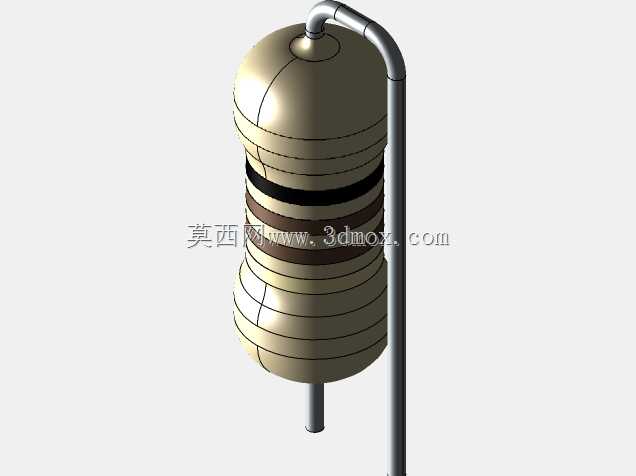

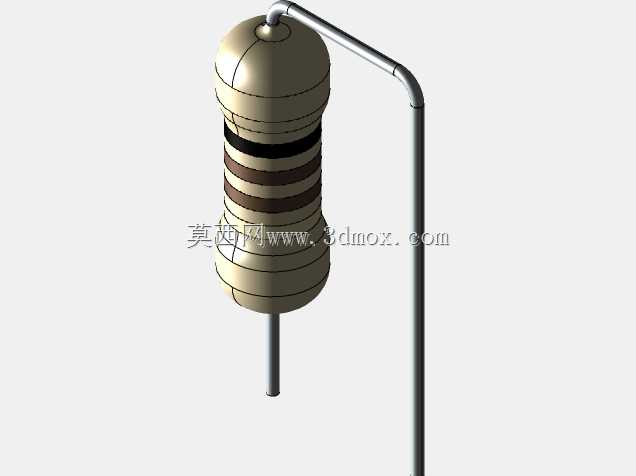

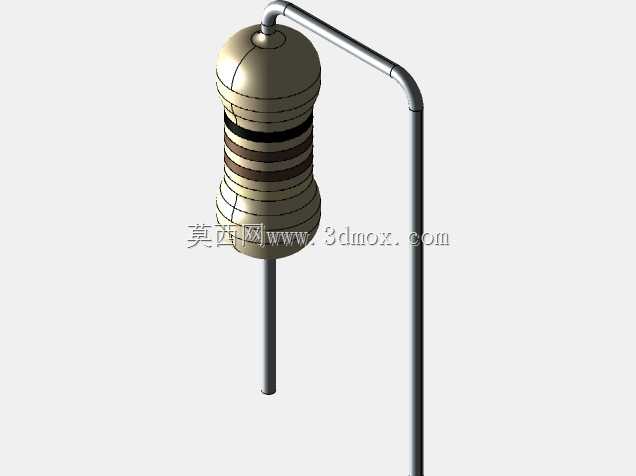

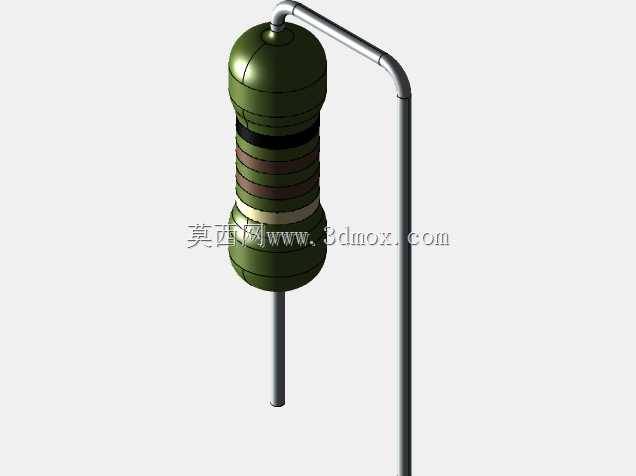

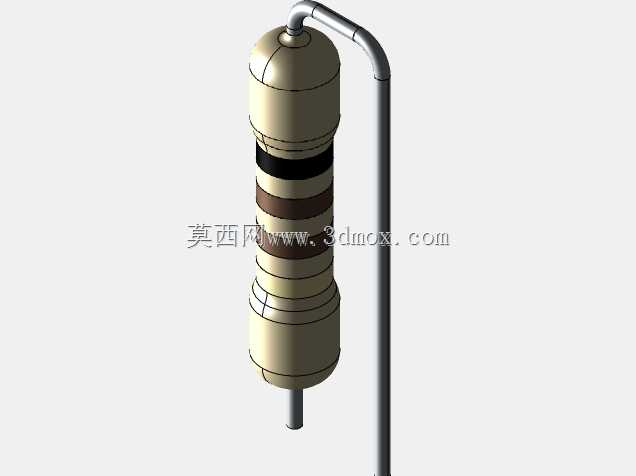

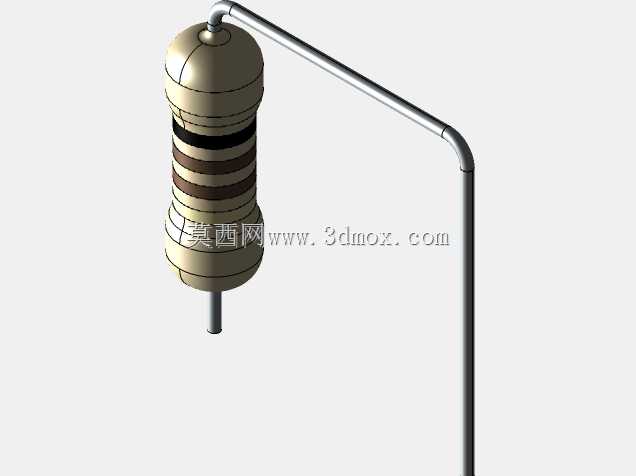

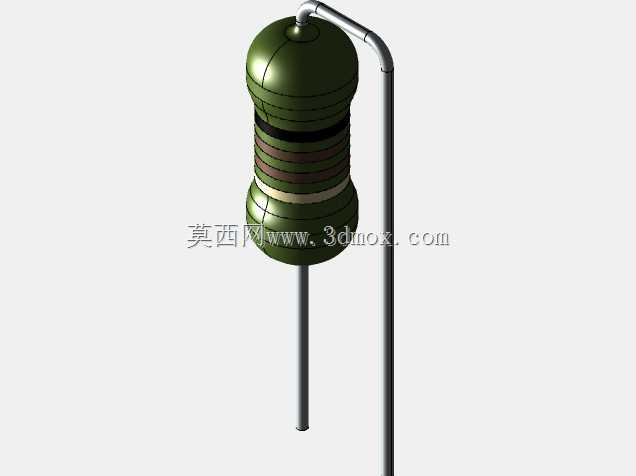

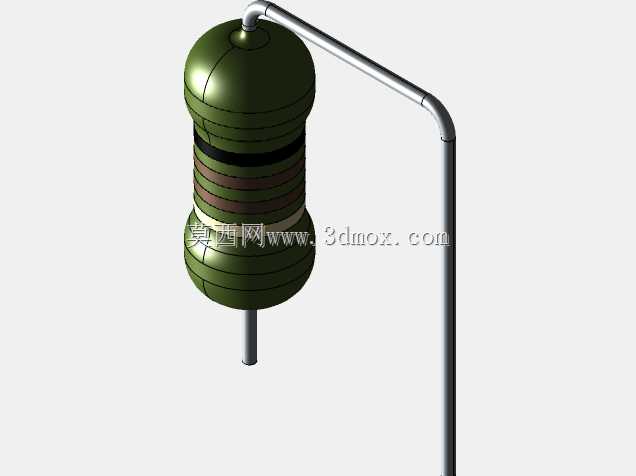

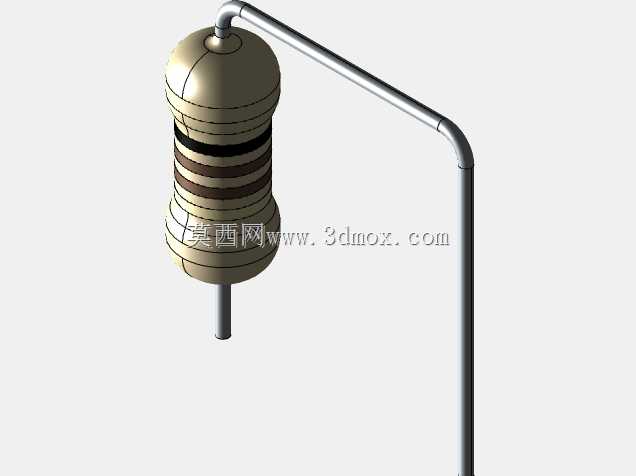

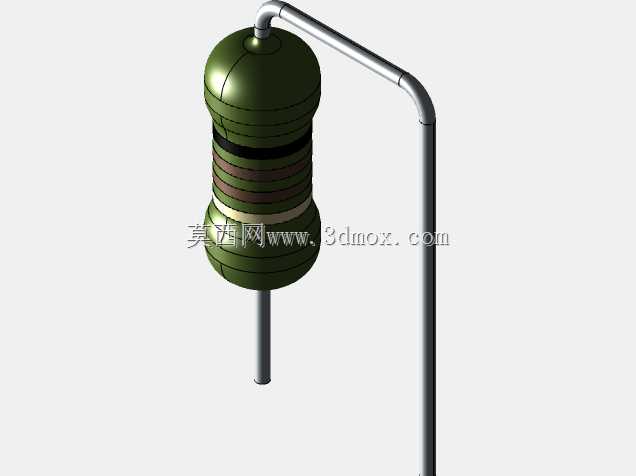

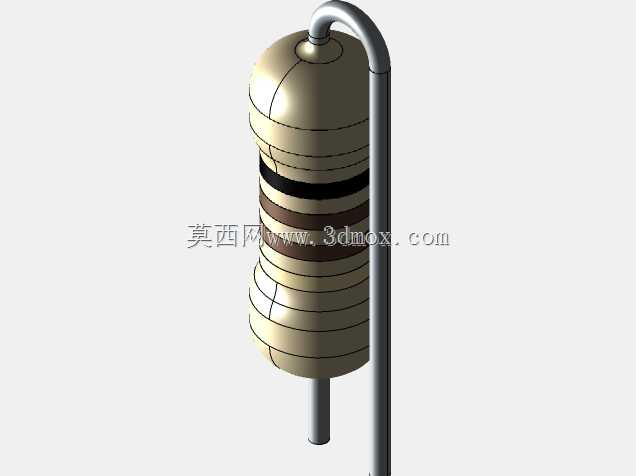

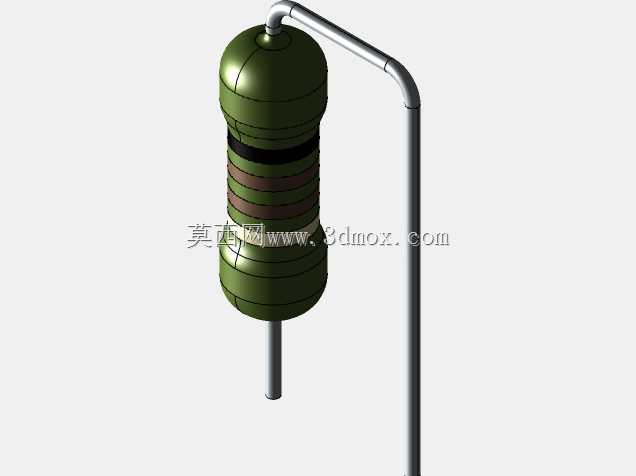

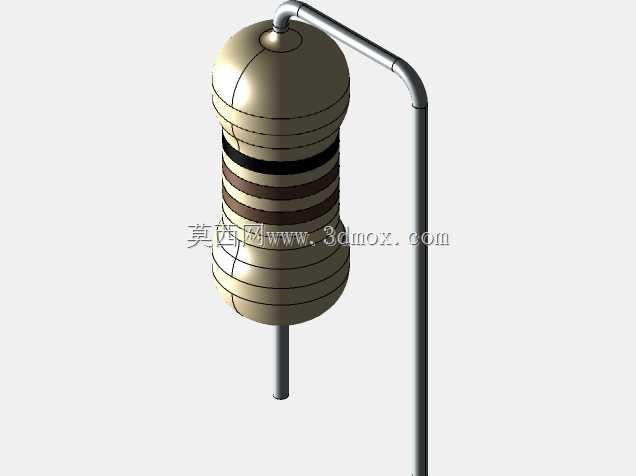

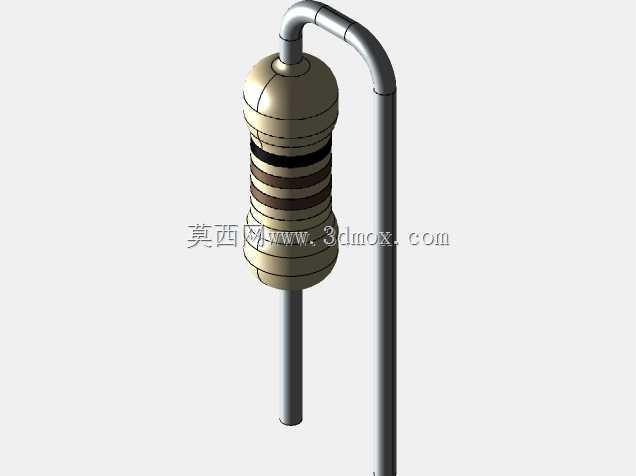

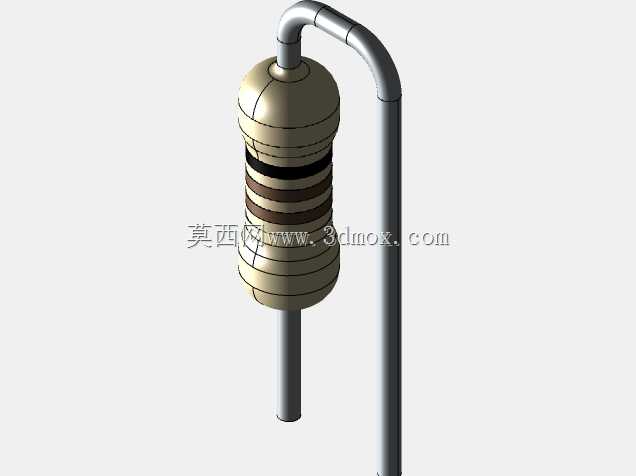

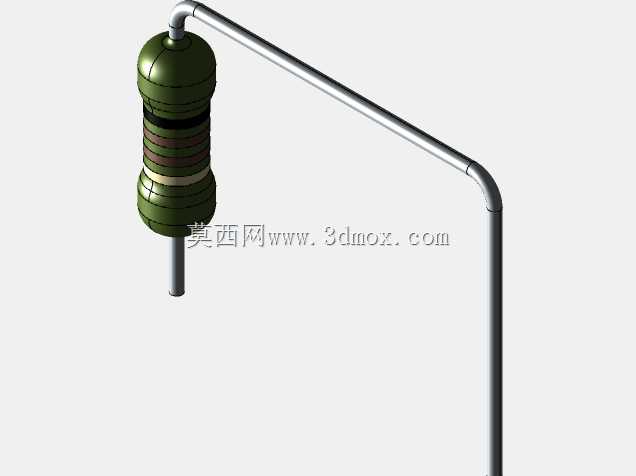

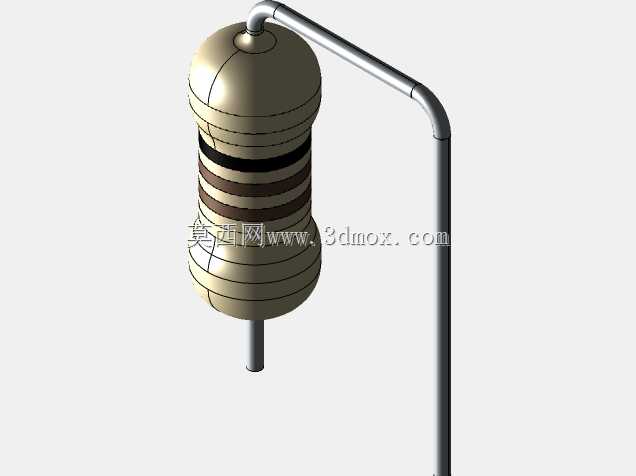

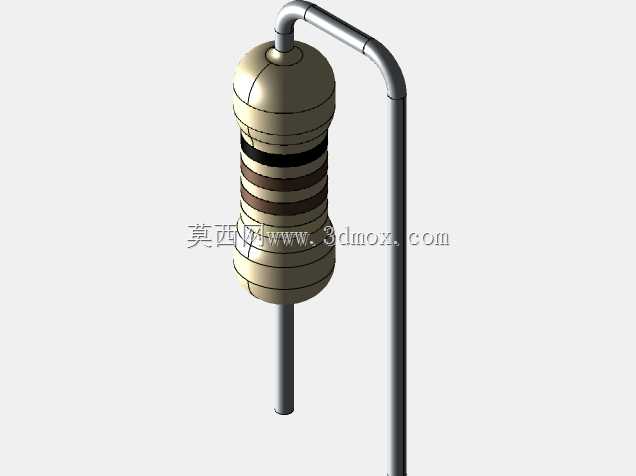

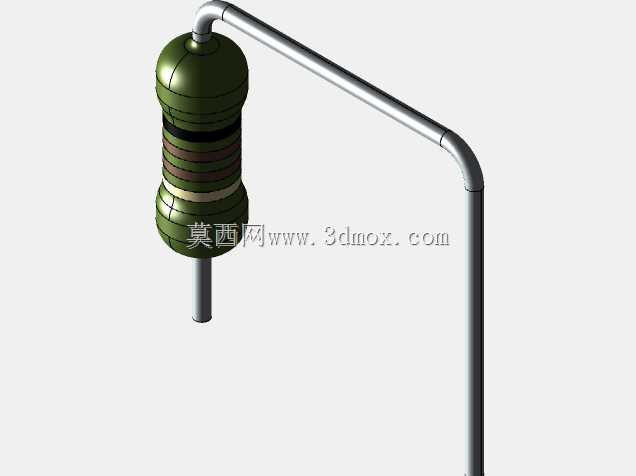

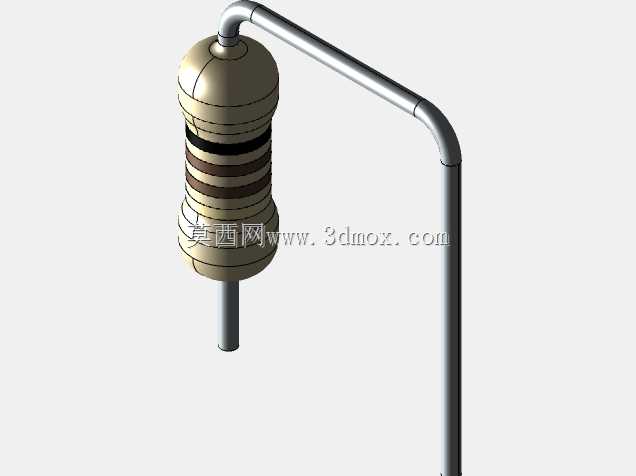

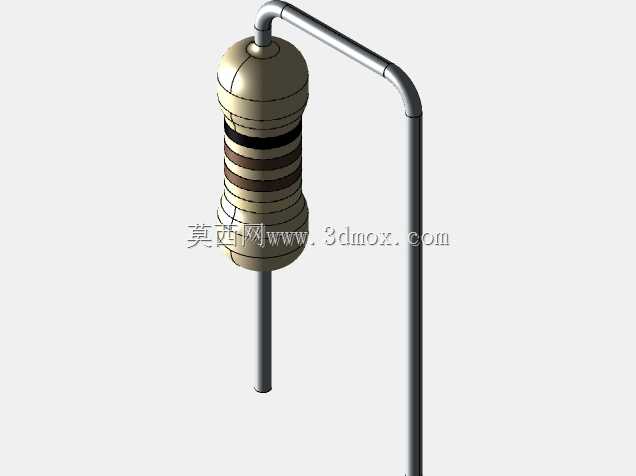

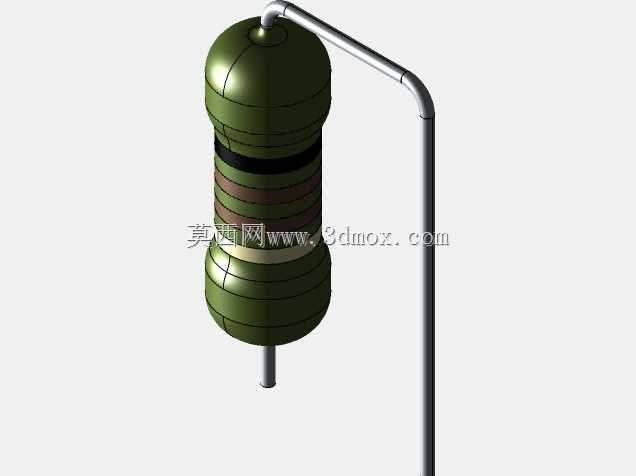

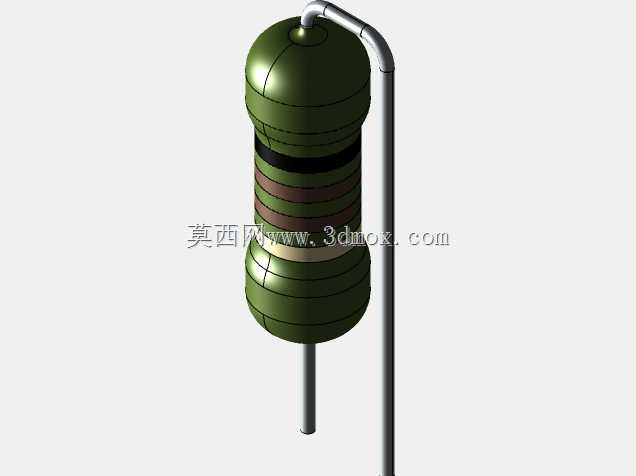

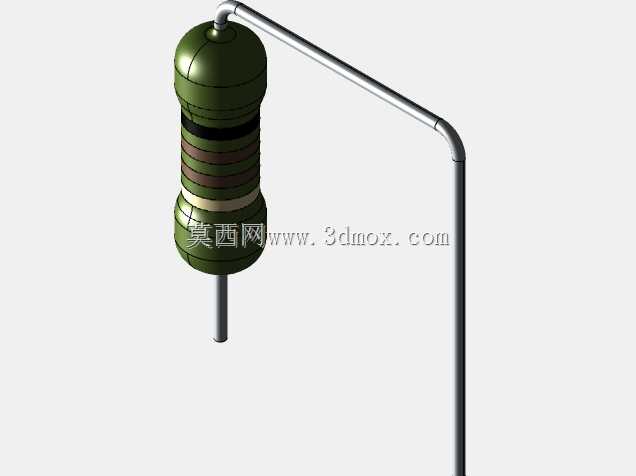

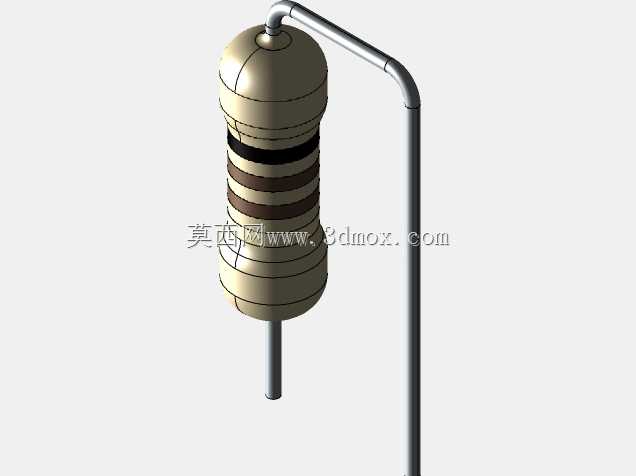

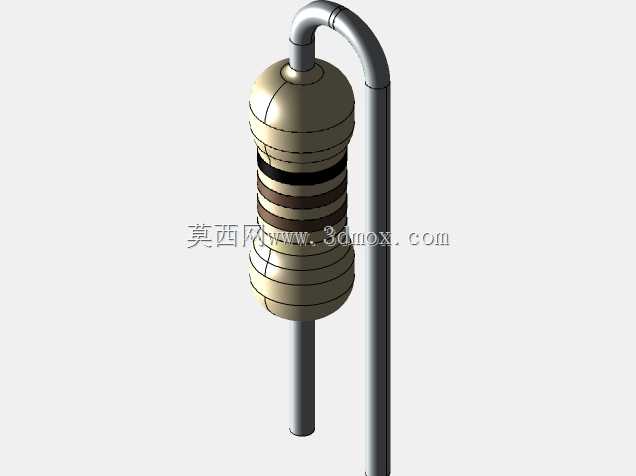

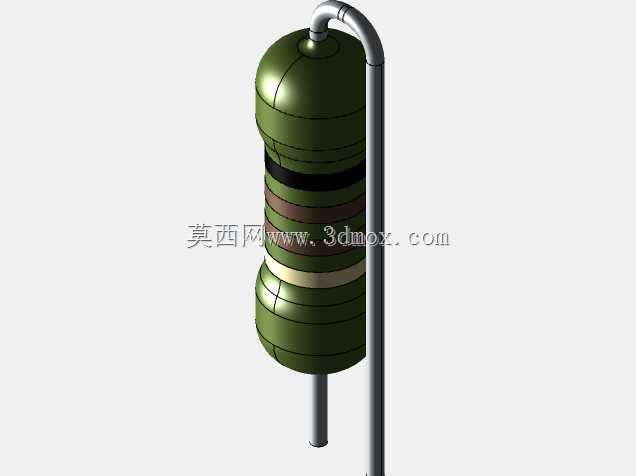

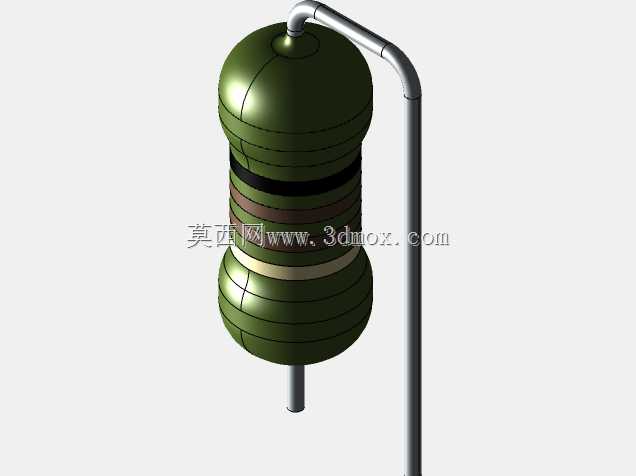

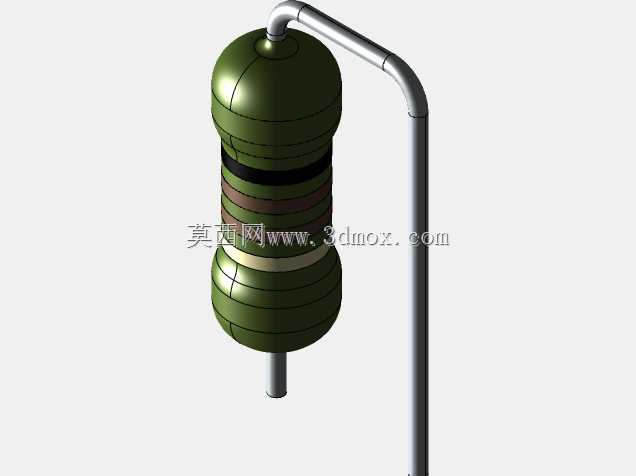

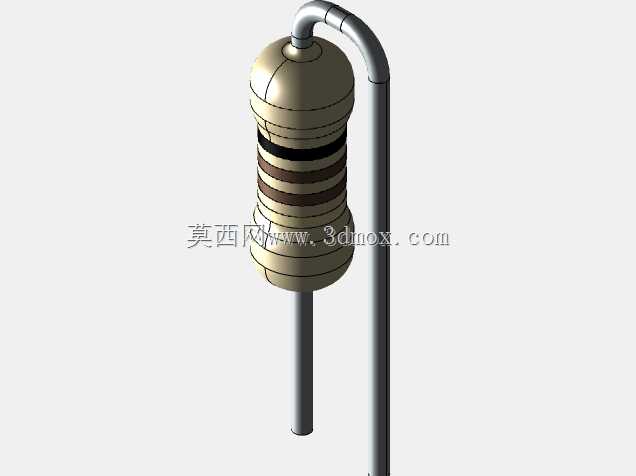

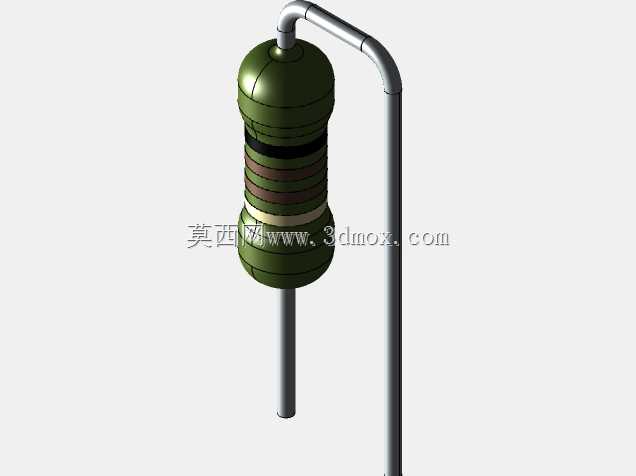

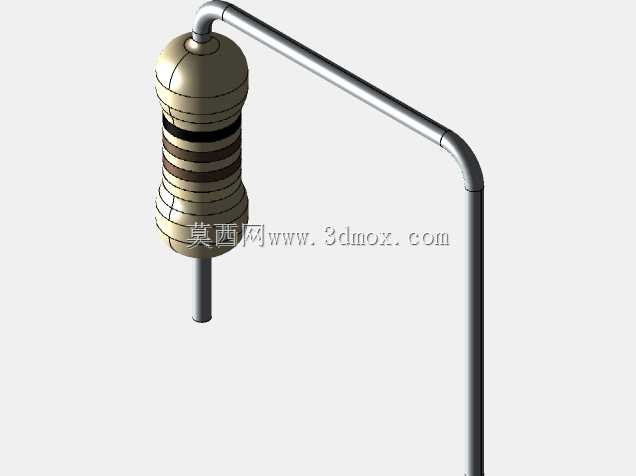

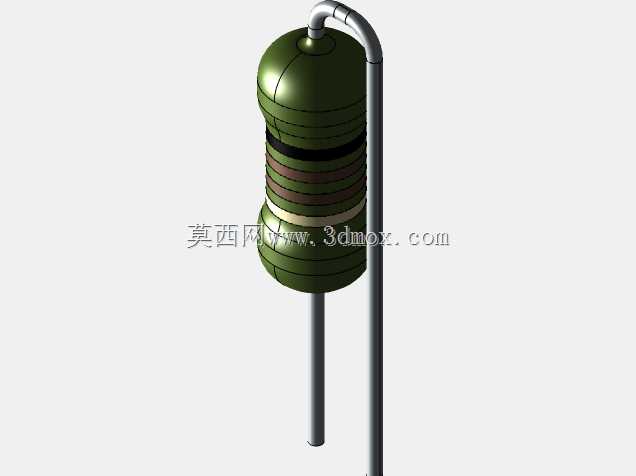

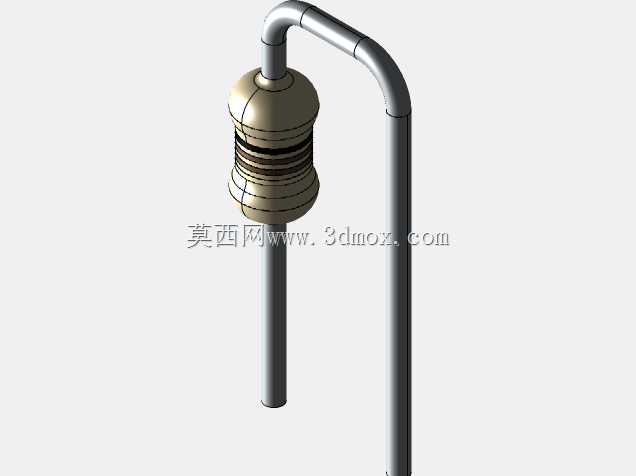

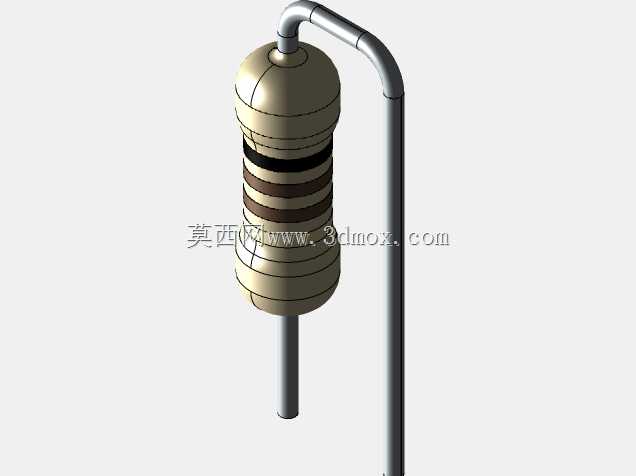

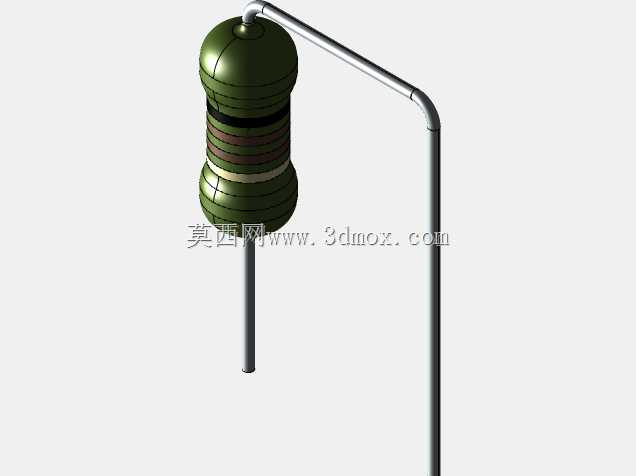

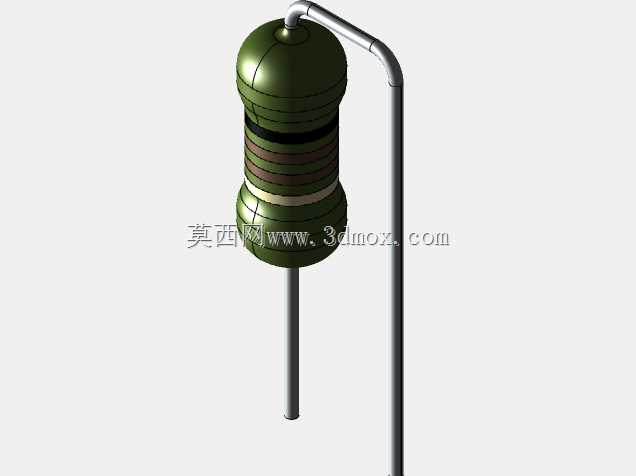

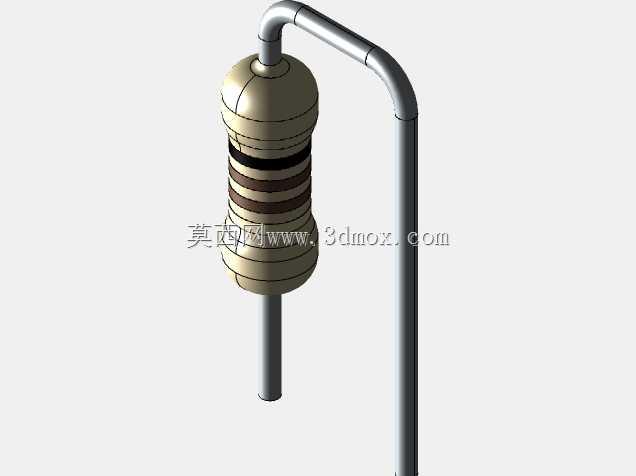

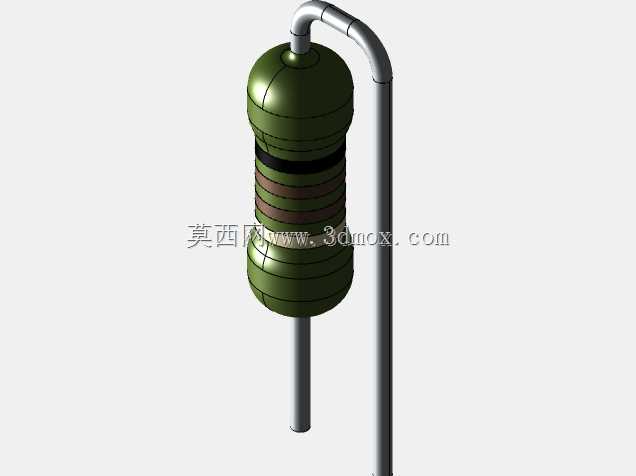

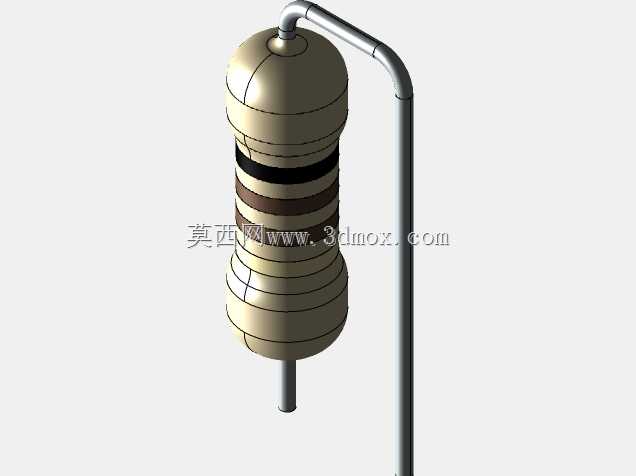

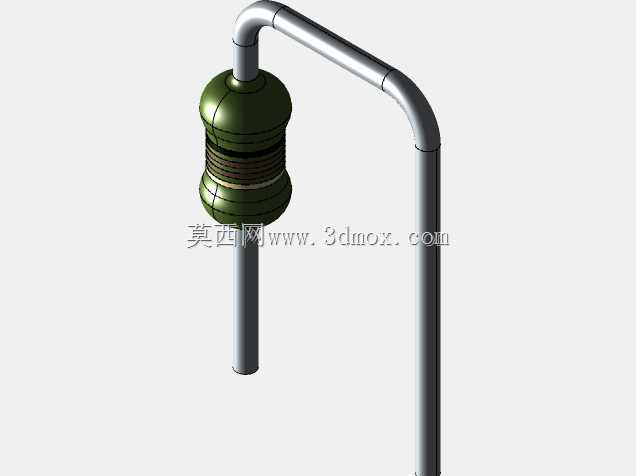

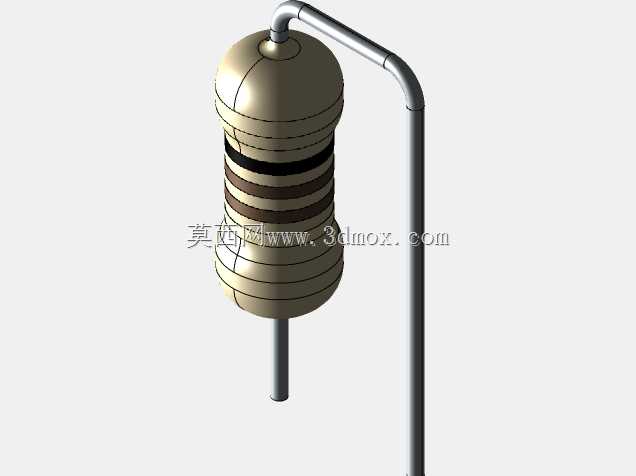

　　做这个系列模型的时候，首先要覆盖常用的功率规格，从1/4W到5W的不同功率等级，对应不同的本体直径、长度，还有管脚线径的差异——小功率1/4W电阻管脚直径通常在0.5mm左右，5W功率的电阻管脚直径会到1.0mm以上，本体的色环位置、端帽的金属包覆尺寸也要和实物匹配，不能所有功率都套用同一个本体缩放，不然做出来的模型放到装配里，小功率电阻看着比大功率的还粗，完全不符合选型逻辑。

　　垂直安装的结构核心是管脚的成型尺寸，很多新手建模容易忽略管脚折弯的R角，直接做直角折弯，实际生产里电阻管脚折弯是有最小弯曲半径要求的，一般不能小于管脚线径的2倍，不然会损伤管脚铜材，甚至出现断裂隐患。模型里预留的折弯R角刚好符合常规插装工艺的要求，长端管脚的折弯高度要匹配1.6mm标准厚度PCB的安装需求，管脚伸出PCB背面的长度控制在2mm左右，刚好满足波峰焊的焊锡浸润要求，不会因为管脚过长剪脚时碰伤周边元件，也不会因为过短导致焊盘吃锡不足。

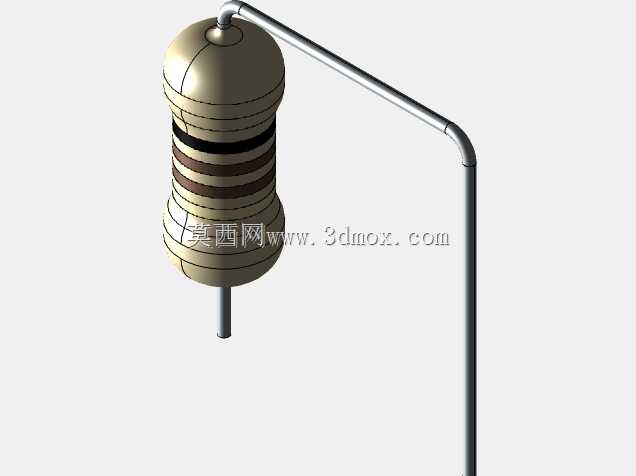

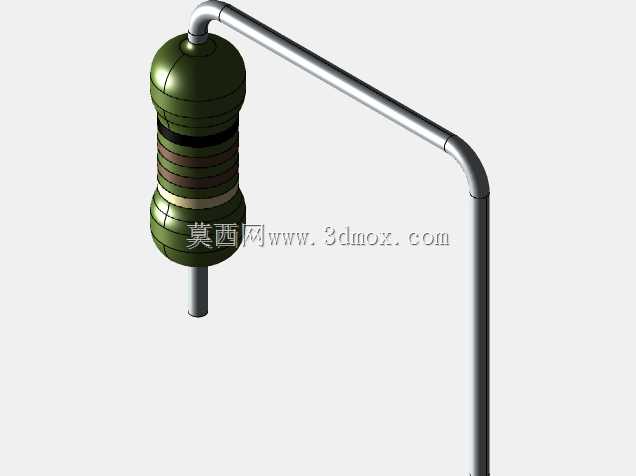

　　不同功率电阻的安装间距也做了对应区分，小功率电阻的管脚间距适配标准2.54mm网格的PCB孔位，大功率电阻因为本体直径更大，管脚间距会适当放宽，避免本体贴板过近影响散热，同时预留出本体和PCB板面之间的间隙，防止焊接时热量传导到电阻本体影响阻值精度，也避免电阻长期工作发热烤黄PCB板面。模型里的本体做了真实的色环凹槽细节，不是简单的贴图示意，端帽和管脚的衔接处做了压接的结构细节，还原真实电阻的生产工艺结构，不管是用来做产品的装配爆炸图、生产作业指导书的配图，还是做电路板的虚拟装配仿真，都能直接复用，不需要再二次调整尺寸。

　　实际选型使用的时候，不同功率的电阻对应不同的耗散功率，安装高度的差异会影响机箱内部的风道设计，这个系列模型把每个功率等级的安装后总高度都做了准确还原，结构工程师在做PCB布局、机箱内部空间校核的时候，可以直接把模型调入装配体，测量电阻顶部到机箱盖板的距离，预留出足够的绝缘间隙，避免出现安规距离不足的问题。另外管脚的长度也做了通用化设计，既可以直接用于垂直插装的场景，也可以通过简单编辑管脚长度，适配卧式安装的需求，不过垂直安装的形态本身就是为了节省板面空间，在板面空间紧张、元件密度高的控制板上，垂直安装的电阻比卧式安装能节省近60%的板面占用，这也是这类安装方式在工控板、电源板上被广泛应用的核心原因。

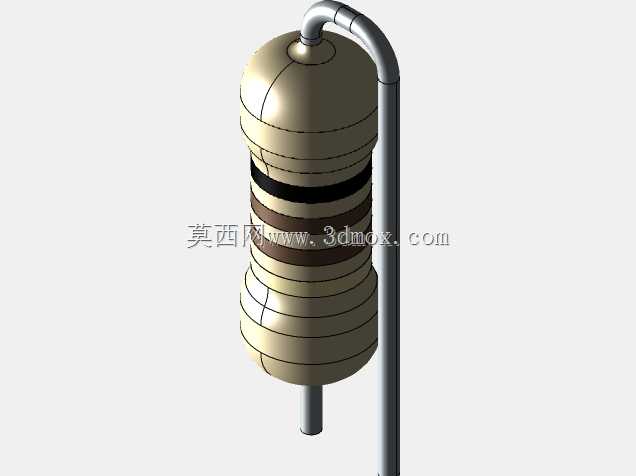

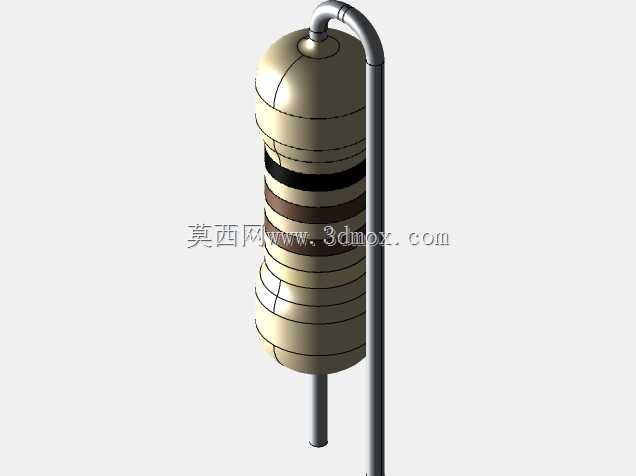

　　建模的时候还考虑了不同厂家电阻的尺寸公差，所有尺寸都取行业通用的标称值，没有做某一个厂家的专属定制尺寸，这样不管是选型阶段做空间评估，还是做通用电路板的设计参考，这个模型都能适用，不会出现因为厂家尺寸差异导致的装配干涉问题。本体的外观做了哑光的涂层质感还原，和真实碳膜电阻的米黄色涂覆层质感一致，端帽的金属质感、管脚的镀锡层质感都做了区分，渲染出来的效果和实物几乎一致，用来做产品宣传册的配图、教学演示的模型都足够逼真。
