钉子封隔器滚筒受击工况有限元分析模型

　　在油气井完井、分层注采作业的井下工况场景中，封隔器是实现层位封隔、保障井筒压力体系稳定的核心工具，钉子封隔器作为常用的坐封类工具，其滚筒部件在坐封冲击、管柱蠕动碰撞、井下流体压力波动带来的交变载荷作用下，极易出现局部应力集中导致的结构失效，直接影响封隔作业的密封可靠性与井下作业安全。本次构建的三维分析模型，针对钉子封隔器滚筒受硬物冲击后的应力分布状态开展有限元计算，还原井下实际受载时的力学响应特征，为结构优化、材料选型提供量化的力学数据支撑。从结构设计思路来看，模型完全还原封隔器滚筒的实际装配形态，包含滚筒主体、周向均布的钉状卡紧结构、中心流道通道等核心特征，建模过程中对非受力的微小倒角、工艺圆角做合理简化，

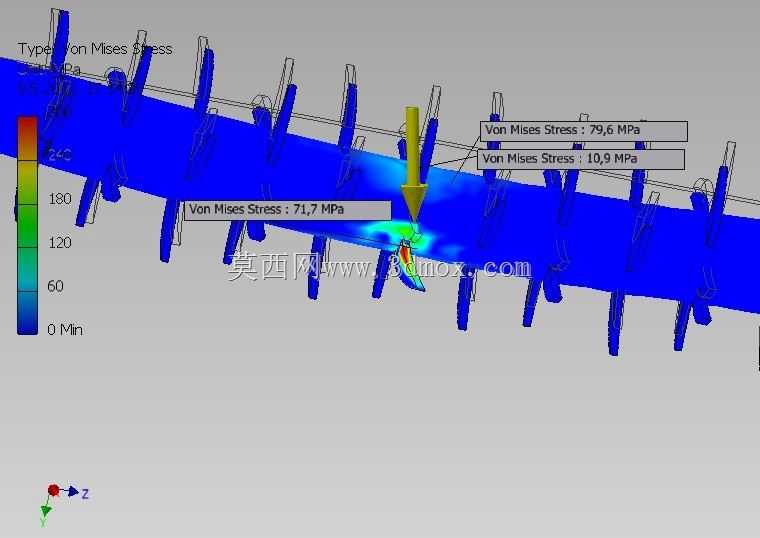

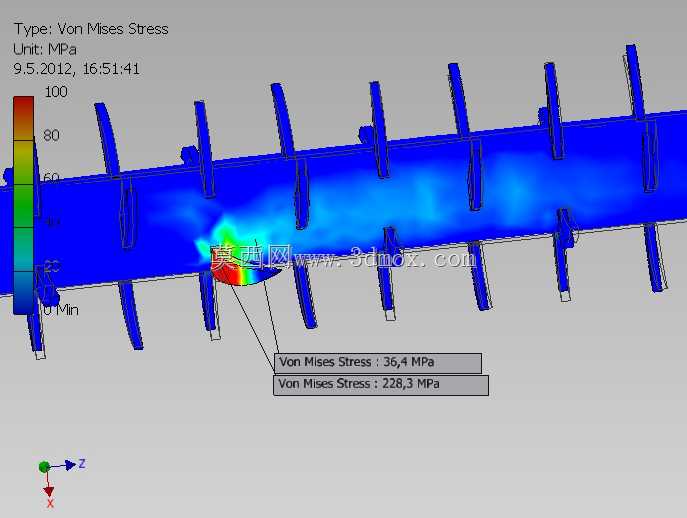

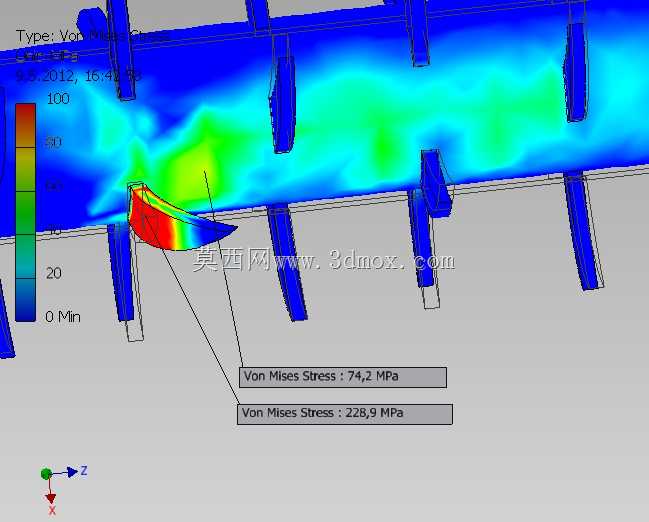

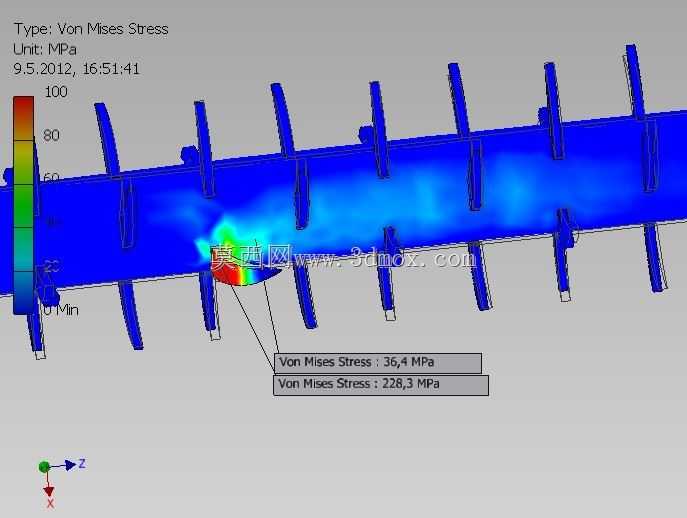

　　同时保留受击区域的完整结构细节，避免因特征过度简化导致应力计算结果失真；网格划分阶段对冲击接触区域做局部网格加密，其余非重点区域采用梯度网格过渡，兼顾计算效率与结果精度，边界条件设置完全匹配井下实际约束状态：中心管轴向施加位移约束模拟管柱连接限位，周向保留微小转动余量匹配管柱蠕动特性，冲击载荷按照现场实测的坐封冲击力、落物碰撞力数值施加，确保仿真结果能直接映射现场实际工况。从功能特性维度，该模型可输出不同冲击角度、不同冲击载荷下的Von Mises应力分布云图，精准定位应力集中区域，从本次计算结果可以看到，受击点附近的最大应力值与相邻区域存在明显梯度差，卡齿根部与滚筒主体的连接位置也存在次一级的应力集中带，

　　这与现场失效案例中滚筒开裂、卡齿断裂的位置完全吻合，可直接指导结构优化：比如对应力集中区域做圆弧过渡处理、调整卡齿根部的壁厚分布、根据应力峰值匹配对应强度级别的合金材料，避免盲目选用过高等级材料带来的成本浪费，也防止材料强度不足导致的井下故障。关于外形尺寸与安装边界，模型完全按照现场在用的常规尺寸封隔器滚筒构建，滚筒主体的外径适配常用的5寸半套管内径，中心流道内径匹配作业管柱的通径要求，周向卡齿的伸出高度、间距完全符合坐封时卡入套管壁的深度要求，安装时滚筒与中心管采用间隙配合，配合公差满足井下高温环境下的热胀冷缩余量，两端的限位台阶尺寸与上下接头的连接尺寸完全匹配现有管柱连接标准，不需要额外加工过渡接头即可直接适配现有作业管柱，

　　可直接用于同规格封隔器的结构改型、强度校核工作。不同于常规的几何外观建模，该模型重点聚焦力学仿真的实用性，所有结构参数、载荷设置均来自现场实际工况的实测数据，没有理想化的假设边界，计算得到的应力分布结果可直接用于指导工程实际，帮助结构设计人员在方案阶段就预判结构的薄弱位置，减少物理样机的试验次数，缩短产品改型的研发周期，也能为现场故障分析提供量化的力学依据，判断失效是由冲击载荷过大导致还是结构本身强度不足导致，进而制定针对性的改进措施。
