PAM8403双声道3W音频放大板结构设计

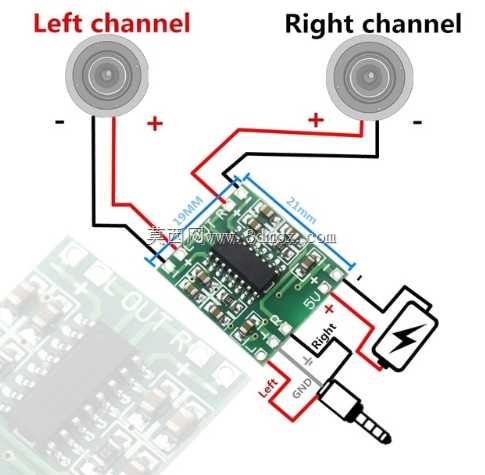

　　在小型音频设备的开发场景里，这类双声道音频放大板的应用覆盖了便携蓝牙音箱、桌面迷你音响、DIY音频改装、小型嵌入式语音播报终端等多个领域，核心作用是将前端输入的弱音频信号进行功率放大，驱动小功率扬声器实现足够响度的声音输出，解决主控芯片音频输出引脚驱动力不足、无法直接推动扬声器发声的问题。从实际电路布局来看，这块放大板采用PAM8403作为核心放大芯片，该芯片本身具备D类放大的高效率特性，不需要额外加装大面积散热片就能持续输出额定功率，非常适合对空间、功耗有严格要求的便携类设备。设计过程中首先要考虑的是输入输出接口的布局合理性，板载的3.5mm音频输入接口对应左、右声道以及接地引脚，走线时严格区分左右声道的信号路径，

　　避免两路信号出现串扰影响立体声分离度，电源输入端口设置在板边靠近供电接入的位置，减少电源走线的长度，降低线路阻抗带来的压降损耗，同时电源引脚就近布置滤波电容，滤除供电线路中的杂波，避免放大过程中出现电流底噪。外形尺寸上板体的长宽边界控制在21mm×19mm的范围内，属于极小体积的模块化设计，安装时不需要预留过大的装配空间，板上预留的安装孔位可以配合M2规格的螺丝直接固定在设备壳体的安装柱上，也可以采用背胶粘贴的方式完成固定，适配不同结构的设备内部装配需求。输出端的接线位直接对应左右两个扬声器的正负极，接线标识清晰，装配过程中不容易出现正负极接反的问题，即使接反也不会损坏芯片，只是会出现扬声器相位相反、声场表现异常的情况，

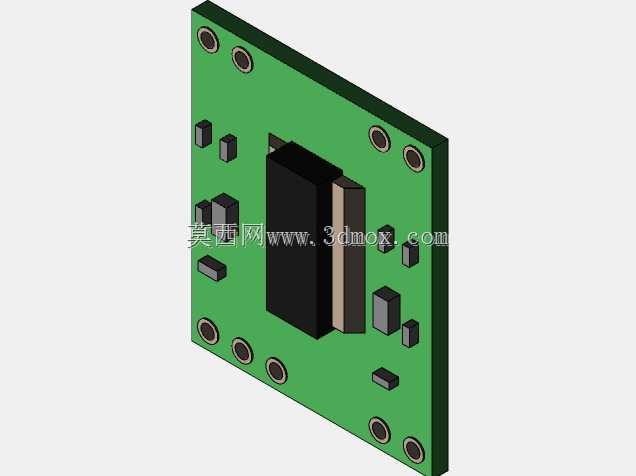

　　调整接线即可恢复正常。从电路设计的冗余度来看，板上集成了必要的外围阻容元件，不需要使用者额外搭建外围电路，只要接入5V直流供电、连接音频输入源和扬声器就能正常工作，大幅降低了终端设备的开发难度，结构建模的时候完整还原了板上所有元件的实际高度，包括核心芯片的封装尺寸、电容电阻的实际高度、接口的突出尺寸，在做设备结构干涉检查的时候，可以直接将该模型导入装配体，验证板体与壳体、电池、扬声器等周边部件的间隙是否满足装配要求，避免实际打样后出现元件顶壳、走线空间不足的问题。实际选型使用的时候，需要注意该放大板的适配扬声器阻抗为4欧姆，额定功率在3W及以下，搭配过高功率的扬声器会出现输出音量不足、失真度升高的问题，供电电压需要稳定在5V区间，

　　电压过高会导致芯片过压损坏，电压过低则会出现输出功率不足、声音破音的情况。布线设计时特意将功率输出走线与小信号输入走线做了分区处理，大电流的电源和输出走线宽度满足3W输出下的载流要求，不会出现走线过热的情况，信号输入走线做了最短路径处理，减少外界电磁干扰对音频信号的影响，实际测试中在正常工作状态下，静态电流极低，符合便携设备的低功耗要求，满功率输出时的失真度控制在可接受的范围内，能够满足日常语音播报、音乐播放的使用需求。建模过程中对板上的丝印标识也做了还原，包括接口定义、引脚标识、元件位号，在做装配指导文件生成的时候，可以直接利用模型的丝印层信息制作装配说明，不需要额外绘制标识图，提升结构设计阶段的工作效率。对于做小型音频设备开发的结构工程师来说，这类精准的三维模型可以直接纳入通用零件库，在后续同类项目开发时直接调用，不需要重复测绘建模，缩短项目的前期开发周期，同时模型的尺寸精度控制在±0.1mm以内，完全能够满足结构设计阶段的干涉检查、装配验证的精度要求，避免因为模型尺寸偏差导致的结构设计失误。
