插入式金属传感探头结构设计

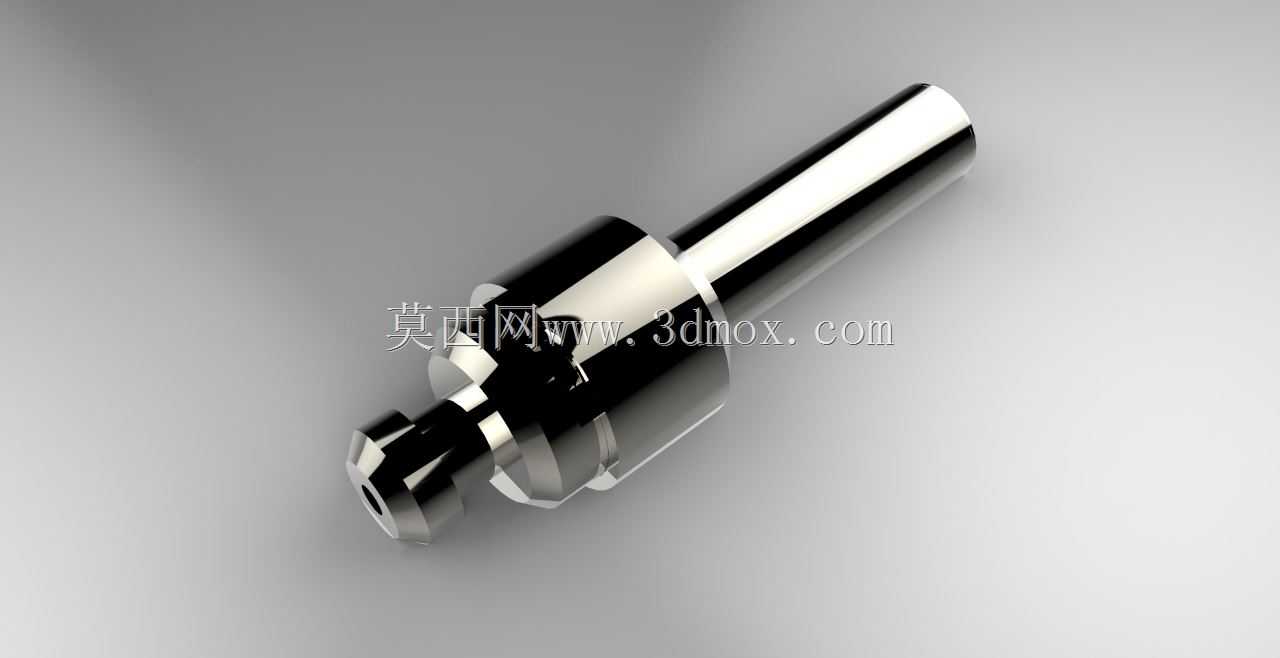

　　这款插入式金属传感探头的结构设计，核心围绕工业现场的接触式检测场景展开，在流体管路、密闭腔体的参数检测工位中，这类探头是前端信号采集的核心承载部件，需要兼顾安装密封性、结构刚性以及长期工况下的尺寸稳定性。从结构布局来看，探头整体采用同轴阶梯轴设计，长直探测段为等径光轴结构，表面做高光洁度处理，一方面降低插入过程中与安装位密封件的摩擦损耗，避免密封件被轴端棱边刮损导致的介质泄漏，另一方面光滑的金属表面不易附着被测介质中的杂质，减少长期使用后附着物对检测精度的干扰。

　　探头中部的阶梯凸台是核心的安装定位基准，凸台端面做了垂直于轴线的精加工处理，安装时该端面与安装基座的贴合面直接接触，承担轴向定位的作用，能精准控制探头插入被测腔体的深度，避免探测段过长触碰腔体内其他运动构件，或是插入深度不足导致检测点位偏离预设采样位置。凸台靠近探测段的一侧设计了环形密封槽位，可适配标准O型密封圈，安装后密封圈被挤压在凸台端面与基座安装面之间，形成径向与轴向的双重密封，能承受常规工业管路的介质压力，避免被测介质沿安装缝隙渗出。

　　探头尾部的快接结构采用了带定位卡槽的异形轴头设计，区别于传统的螺纹接线结构，这种卡槽式结构可与配套的信号传输快插接头直接卡合，安装时无需旋转整根探头，仅需将接头对准卡槽推入即可完成机械锁止与电气触点对接，大幅提升狭小安装空间内的装配效率，同时卡槽的锁止结构能避免设备运行过程中振动导致的接头松脱，保障信号传输的稳定性。轴头位置还设计了两个对称的平面卡位，可适配标准扳手进行拧紧操作，在需要硬密封连接的工况下，可通过扳手卡位施加额定扭矩，保证密封面的压紧力符合设计要求，不会出现打滑损伤探头表面的情况。

　　从材质选型的结构适配来看，整体采用一体化金属棒料机加工成型，没有拼接焊缝，避免了焊接位置的应力集中以及长期接触介质后的腐蚀隐患，整体结构的刚性足以支撑1.5倍额定压力下的结构强度，不会出现探测段弯曲变形的问题。在安装边界的尺寸设计上，探测段的外径公差控制在h7精度等级，可适配常规的标准安装孔位，无需额外定制加工安装基座；中部凸台的外径比探测段大4mm，既给密封槽预留了足够的加工空间，也不会因为凸台尺寸过大导致安装位需要预留过大的操作空间；尾部快接结构的最大外径与凸台外径保持一致，整根探头可从安装孔的外侧直接插入装配，无需从腔体内部反向安装，适配大部分现有设备的预留安装位改造需求。

　　在实际工况适配层面，这种结构的探头可覆盖液压系统油温检测、水处理管路液位检测、小型气动系统压力检测等多个场景，结构设计上没有易损的薄壁结构，外露的金属表面全部做了钝化处理，可适应常规工业环境下的防潮、防轻度腐蚀需求。探测段的长径比控制在合理区间，既保证了足够的插入深度抵达介质流动的核心区域，避免靠近管壁位置的介质参数偏差影响检测结果，也不会因为长径比过大导致探头在高速流动介质的冲击下产生共振，影响检测信号的稳定性。尾部的快接接口内部预留了足够的走线空间，可适配不同类型的传感芯体走线需求，不管是热电阻类的温度检测芯体，还是压阻式的压力检测芯体，都能在这个结构基础上完成内部装配，具备较强的结构通用性。
