树莓派B/B+适配DIN导轨安装固定外壳

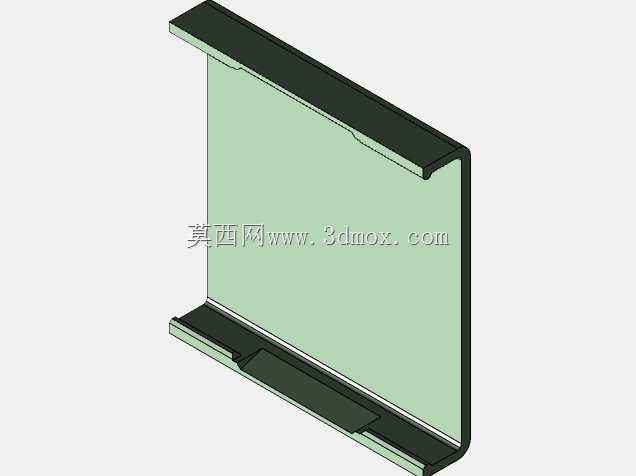

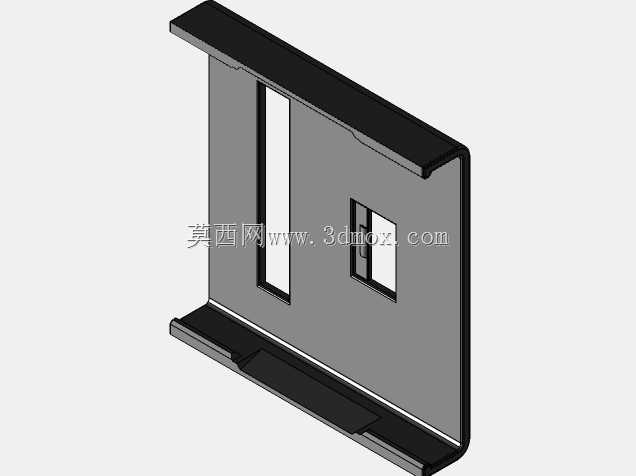

　　在工业现场的控制柜、分布式IO采集柜、小型边缘计算节点部署场景中，树莓派这类单板计算机常被用作小型数据采集、协议转换、边缘控制的核心硬件，但常规树莓派外壳多为桌面式放置设计，无法适配工业现场标准DIN导轨的安装要求，容易在设备震动、线缆拉扯过程中出现移位、接口松脱的问题，这款适配树莓派B/B+版本的DIN导轨安装外壳，正是针对这类工控部署场景的痛点完成结构设计。从实际安装边界来看，外壳整体尺寸完全贴合树莓派B/B+的板卡轮廓，不会额外占用过多柜内横向安装空间，背部的导轨卡扣结构完全适配标准TS35 DIN导轨的安装尺寸，卡扣的卡合行程经过反复调整，既可以保证徒手按压即可完成卡装，不需要额外借助螺丝刀等工具，也能在设备长期运行、

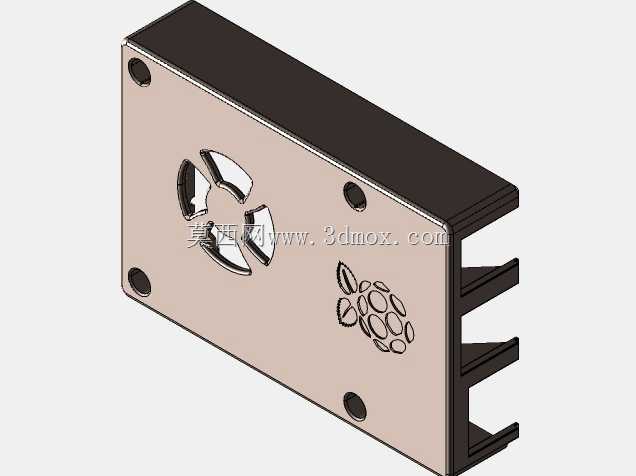

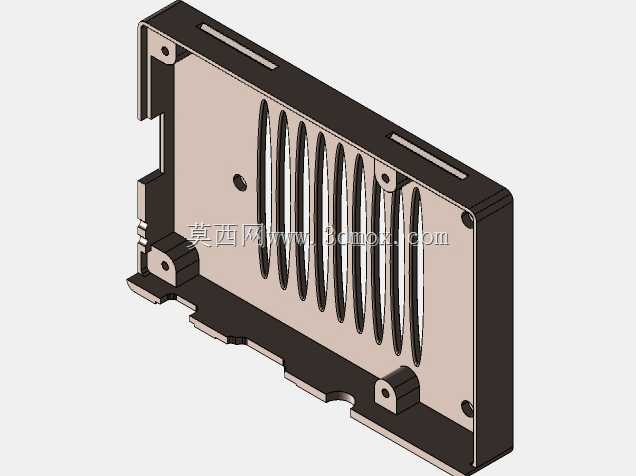

　　柜内存在风机震动、设备启停震动的工况下保持卡接牢固，不会出现沿导轨滑移、松脱掉落的问题。外壳的主体结构采用分体式设计，上盖与底座通过四角的定位柱配合螺丝完成固定，定位柱的高度经过精确核算，装配完成后上盖内壁与树莓派板卡上的核心元器件预留足够安全间隙，不会出现挤压板卡电容、芯片引脚的问题，同时底座上对应树莓派的固定孔位做了内嵌式铜柱嵌装位，3D打印完成后可以压入标准M2.5铜柱，直接将树莓派板卡锁附在底座上，避免板卡在外壳内部出现窜动。接口部分的设计充分考虑了现场布线的实际需求，外壳侧面对应树莓派的电源接口、HDMI接口、USB接口、以太网接口都做了精准的开口避让，开口边缘做了0.5mm的倒角处理，

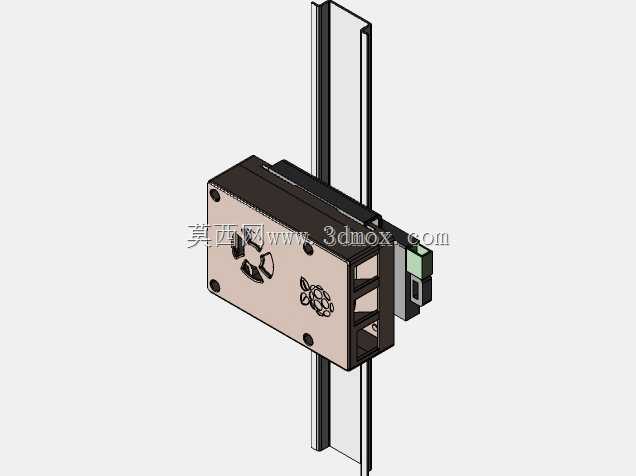

　　避免3D打印产生的层纹毛刺刮伤线缆外皮；针对GPIO接口部分，专门做了扁平连接器适配的盲孔结构，当现场不需要外接GPIO扩展排线时，这个盲孔结构可以完全遮挡GPIO排针，避免柜内的金属碎屑、灰尘落到排针上造成引脚短路，当需要使用扁平排线连接扩展模块时，也可以直接将排线从对应位置穿出，不需要额外打磨修改外壳结构。这款外壳支持3D打印制作，打印时的层纹方向与导轨卡扣的受力方向做了匹配设计，避免卡扣在反复拆装过程中出现层间断裂的问题，打印完成后只需要将预留的固定销支撑部分切除，即可完成装配，不需要额外的粘接、打磨工序。从实际使用场景来看，这款外壳可以直接将树莓派固定在PLC柜内的空余导轨位置，和接触器、继电器、

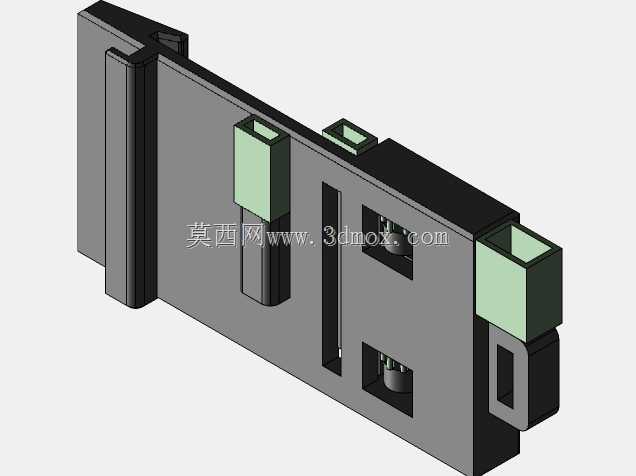

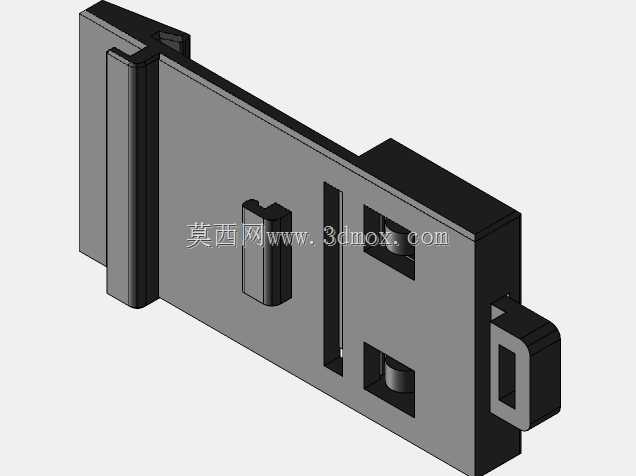

　　端子排等标准工控元件并排安装，不需要额外打孔安装固定支架，大幅缩短现场部署的施工时间，同时外壳的封闭结构可以阻挡柜内接线时产生的铜丝碎屑、设备运行产生的灰尘落到树莓派板卡上，降低板卡短路、积灰过热的故障概率。外壳侧面还预留了散热格栅的开槽位置，对应树莓派主芯片的安装区域，保证设备长时间运行时的热量可以顺利散出，不会因为封闭外壳导致芯片过热降频。在设计导轨卡扣的时候，特意做了弹性悬臂结构，悬臂的厚度经过多次迭代调整，既保证足够的卡紧力，也不会因为硬度过高导致拆装时需要用太大的力气，甚至掰断卡扣，卡扣的卡入端做了导向斜面，安装时只需要将外壳上沿对准导轨上边缘，向下按压即可完成卡装，拆卸时用一字螺丝刀撬动卡扣下端的解锁位，即可轻松将外壳从导轨上取下，方便后期的设备维护、程序调试。底座上对应树莓派的Micro SD卡位置也做了开口避让，不需要拆开外壳就可以插拔SD卡，方便后期更新系统、更换程序存储介质。
