覆盆子派面包板扩展安装固定支架结构

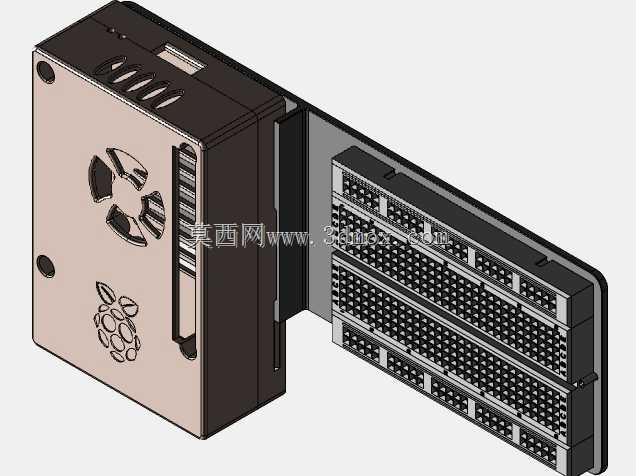

　　做嵌入式开发和电子原型调试的工程师，大多遇到过桌面接线杂乱、开发板与面包板移位导致接线松脱的问题，这款支架就是针对这类桌面调试场景设计的安装固定结构，主要解决覆盆子派开发板与标准面包板拼接时的相对固定、走线规整、接口避让的实际使用痛点。日常做传感器原型验证、小型嵌入式功能测试时，开发板和面包板如果分开放置，杜邦线拉扯很容易导致引脚接触不良，尤其是做多路IO扩展测试的时候，频繁调整板子位置会浪费不少调试时间，这款支架将两者整合为一个整体单元，移动整个测试单元时不会出现接线拉扯松脱的情况。从结构设计来看，支架采用抽拉拼接的组合形式，一侧预留覆盆子派开发板的安装腔体，腔体边缘做了对应接口的避让缺口，包括电源接口、HDMI接口、

　　USB接口以及GPIO排针的位置都做了精准的开口，不会遮挡开发板的任何外接接口，安装时开发板可以直接卡入腔体，不需要额外螺丝固定，腔体侧壁的限位筋刚好卡住开发板的侧边，避免使用过程中开发板滑出。另一侧是面包板的安装位，适配标准尺寸的无焊面包板，安装位表面做了与面包板背部卡扣匹配的卡槽，面包板按压卡入后即可牢固固定，不会出现横向或纵向的窜动。两个安装模块之间预留了走线间隙，刚好可以容纳杜邦线的弯折半径，GPIO排针到面包板接线端的距离经过测算，使用常规长度的公对母杜邦线就可以完成接线，不需要额外准备过长的线材，也能避免线材堆积在两个板子之间影响接线操作。支架的外壳部分做了散热开孔设计，对应覆盆子派主控芯片的位置开了通风槽，

　　长时间运行测试程序时，芯片产生的热量可以通过开孔自然散出，不会因为密闭空间导致芯片过热降频，外壳表面的覆盆子标识开孔也能在安装时快速对位，避免开发板装反。从安装边界尺寸来看，整个支架组合后的宽度刚好适配常规桌面测试架的安装槽位，也可以直接放置在桌面使用，底部做了防滑的胶垫安装位，粘贴防滑胶垫后放在光滑的实验台面上不会滑动，支架的整体厚度控制在合理范围，不会占用过多桌面空间，堆叠放置多个测试单元时，顶部的平面也能平稳承托上方的单元。设计过程中特意考虑了不同版本覆盆子派的尺寸公差，安装腔体的内部尺寸留了0.2mm的装配余量，兼容主流的B型板卡尺寸，不会因为板卡生产的微小公差导致卡装过紧或者过松。

　　面包板安装位也适配市面上绝大多数的标准830孔面包板，更换不同的面包板时不需要调整支架结构，直接替换即可。在实际测试场景中，这款支架可以作为小型原型测试的基础载板，不管是做传感器数据采集测试、小型外设驱动调试，还是学生做电子课程设计，都能快速搭建稳定的测试平台，不需要临时找胶带或者双面胶固定板子，接线完成后整个测试单元结构整洁，排查线路问题时也能快速找到对应接线，不会因为线材杂乱理线耗费额外时间。支架的拼接结构也支持单独拆卸，只需要开发板固定功能时，可以拆下另一侧的面包板安装模块，单独作为开发板的保护外壳使用，外壳的边角做了圆角处理，日常拿取时不会划伤手，拼接处的卡扣结构经过多次插拔测试，不会出现卡扣断裂或者松动的情况，长期反复拆装也能保持足够的卡紧力。
