机用螺杆式平口夹持台钳结构设计

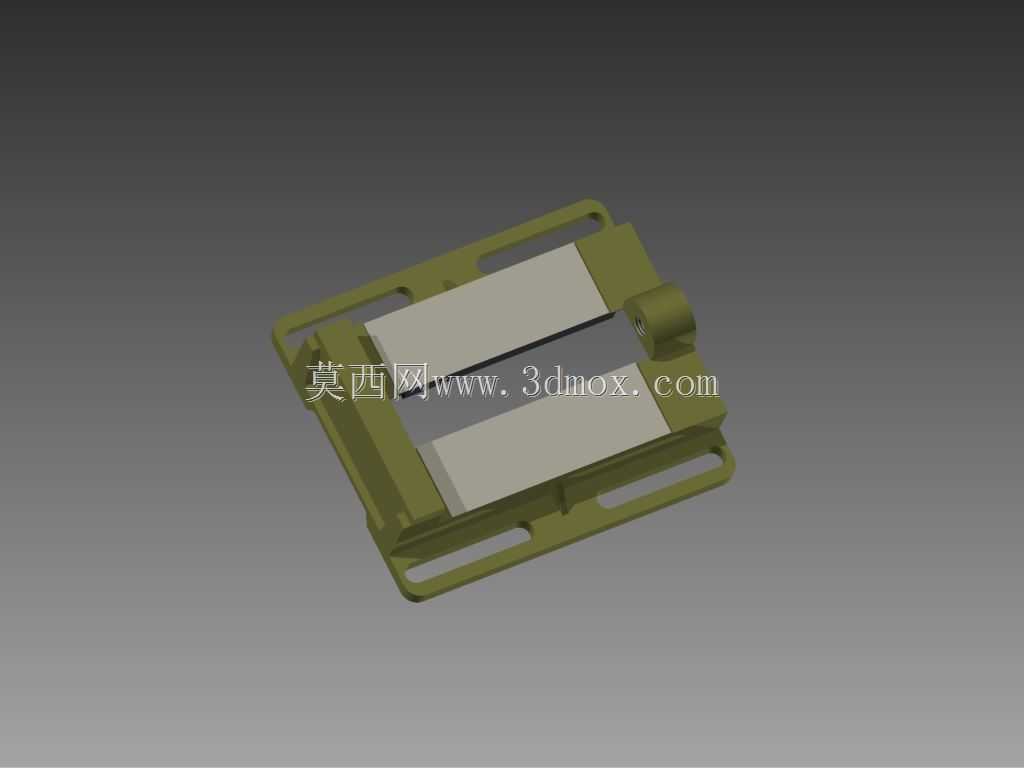

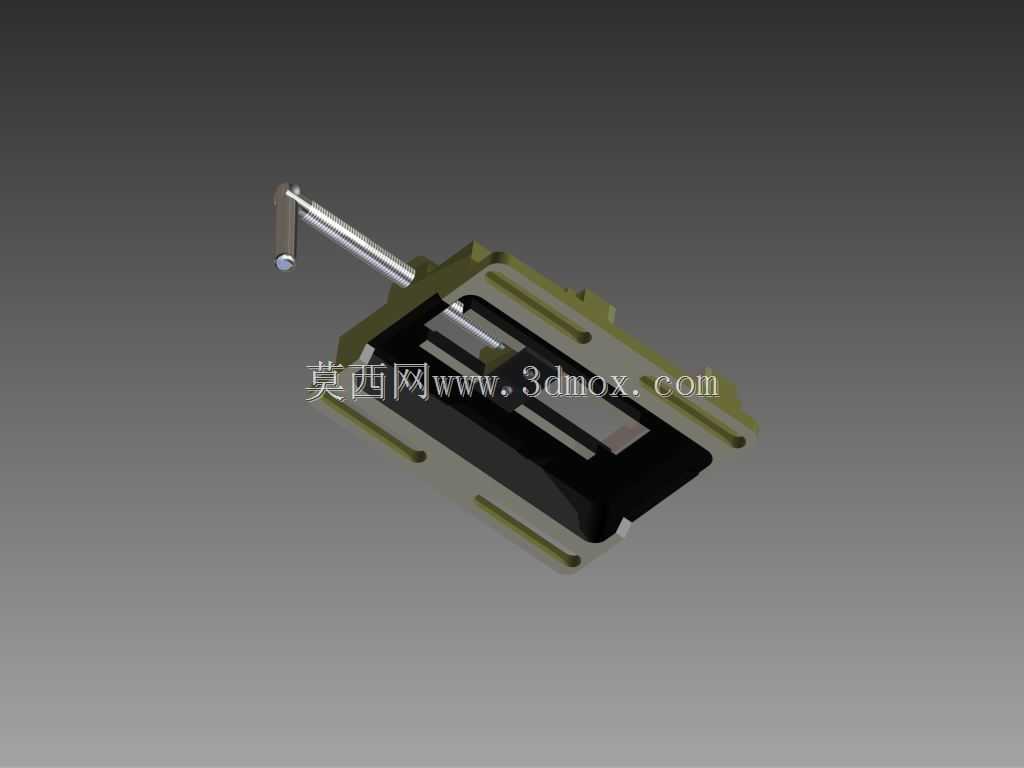

　　这款台钳的结构设计完全围绕机加工场景的夹持需求展开，日常在钻床、铣床、小型磨床的工位上，这类夹具是出镜率最高的工装之一，不管是对小型金属坯料做钻孔、铣削平面、修磨毛刺，还是对非金属样件做裁切定位，都能依靠稳定的夹持力避免工件在加工过程中出现位移、窜动，直接影响最终的加工精度。从结构逻辑来看，整体采用了经典的滑动副配合螺杆传动的方案，固定钳身与底座为一体化结构，底座上开设的两条平行长槽是安装定位的核心边界，安装时可以配合T型螺栓将整个台钳固定在机床工作台的T型槽上，长槽的长度预留了足够的调整空间，能够根据加工工位的需求调整台钳在工作台上的固定位置，适配不同尺寸工件的操作空间需求。活动钳身通过底部的导轨结构与固定钳身配合，

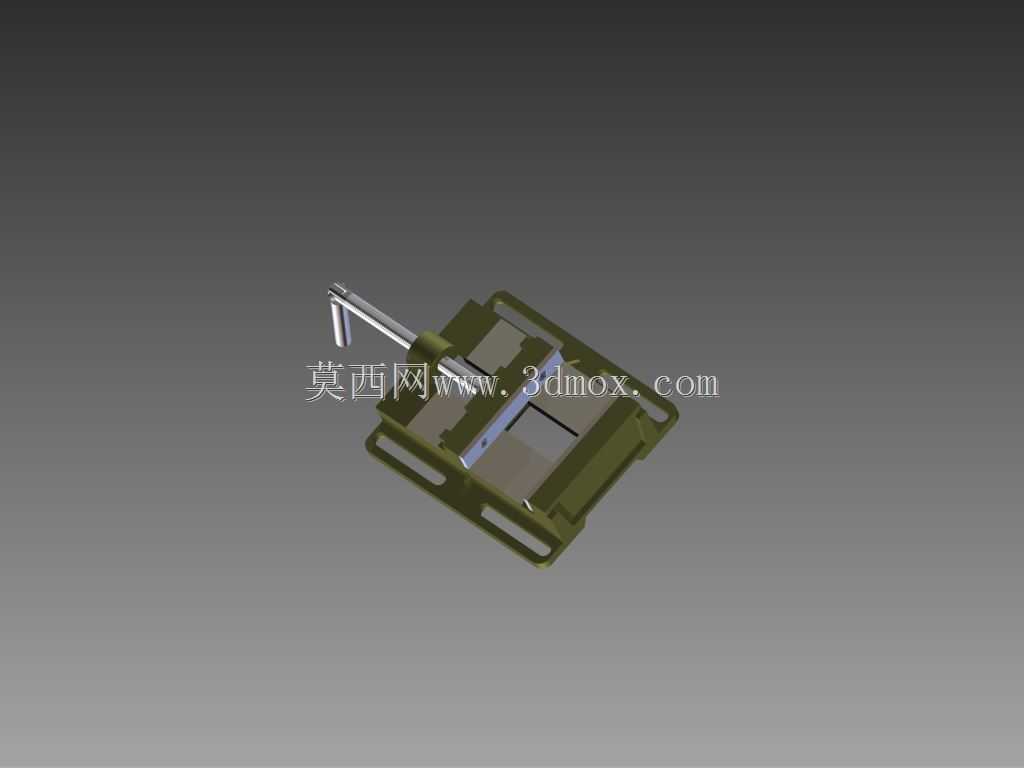

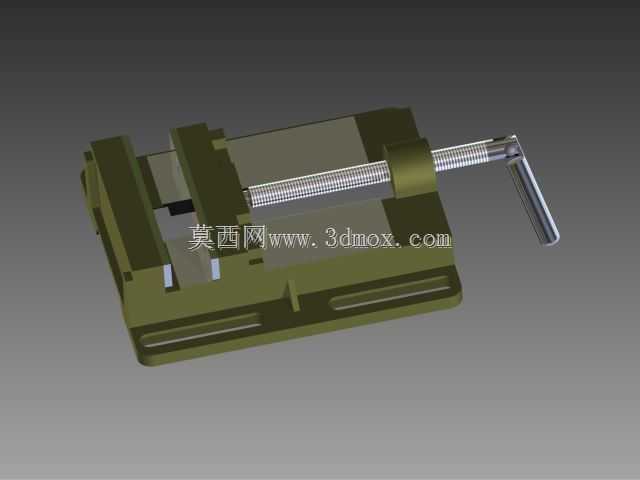

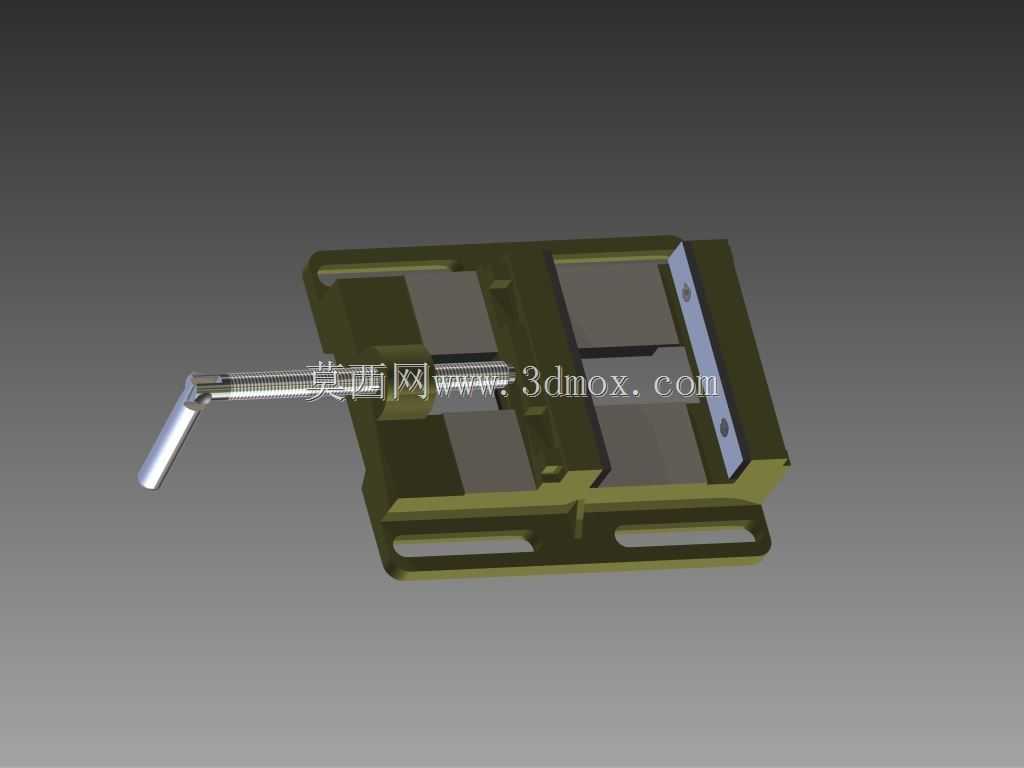

　　滑动间隙经过合理设计，既保证活动钳身可以沿螺杆轴向顺畅移动，不会出现卡滞，又能控制径向的晃动量，避免夹持工件时出现钳口上翘的问题。传动部分采用梯形螺纹螺杆，这种螺纹形式本身具备自锁特性，当转动摇臂带动螺杆推动活动钳身夹紧工件后，即便加工过程中受到切削力的反向冲击，钳身也不会自行松脱，不需要额外增加锁止结构就能保证夹持可靠性；摇臂的弯折角度符合人工操作的施力习惯，单手就能完成较大夹持力的锁紧操作，不需要借助额外的加力杆，日常快速装拆工件的效率很高。钳口部分做了可拆卸设计，两个钳口的夹持面都加工有细密的防滑齿纹，加持硬度较高的金属工件时可以增大接触摩擦力，避免工件受切削力打滑；如果后续需要加持表面精度要求高的工件，

　　也可以更换带软质垫层的钳口板，不会夹伤工件的已加工表面。从安装边界来看，整个台钳的底座轮廓方正，整体高度控制在常规机床工作台的安全操作区间内，夹持工件时工件的中心高度与常规刀具的加工行程匹配，不需要额外垫高就能完成大部分常规小型零件的加工；钳身的最大开口距离覆盖了日常小型机加工零件的常见尺寸范围，不管是方形坯料、条形型材还是形状不规则的小型零件，都可以通过调整活动钳身的位置完成可靠夹持。在设计细节上，螺杆的端部与活动钳身的连接位置做了防脱结构，避免螺杆转动到最大行程时从钳身中脱出，日常维护时只需要定期在螺杆螺纹和滑动导轨位置涂抹润滑脂，就能保证长期使用的操作顺畅度，不需要复杂的拆解保养。这类台钳除了机加工工位使用，也可以在钳工装配、

　　样品修配的工位上作为固定夹具使用，夹持小零件进行锉修、装配、打标等操作时，稳定的夹持力可以解放操作人员的双手，提升精细操作的精度。整个结构没有冗余的复杂零件，所有受力部件的壁厚都经过受力校核，夹紧时的应力主要集中在固定钳身与底座的连接位置，一体化的结构避免了拼接结构带来的强度薄弱点，长期承受夹紧力和切削冲击也不会出现结构变形。
