桌装式快速夹紧台虎钳结构设计

　　这款桌装式手动虎钳是机械加工、装配维修、手工制作场景里极为常用的夹持工装，日常在金工实训台、小型维修工位、家用DIY工作台、精密零件修配工位上都能见到它的身影，核心作用是通过稳定的夹持力固定待加工工件，解放操作者双手，保障锯削、锉削、攻丝、小型零件打磨、精密部件装配等工序的操作稳定性，避免工件移位导致的加工误差或操作安全隐患。

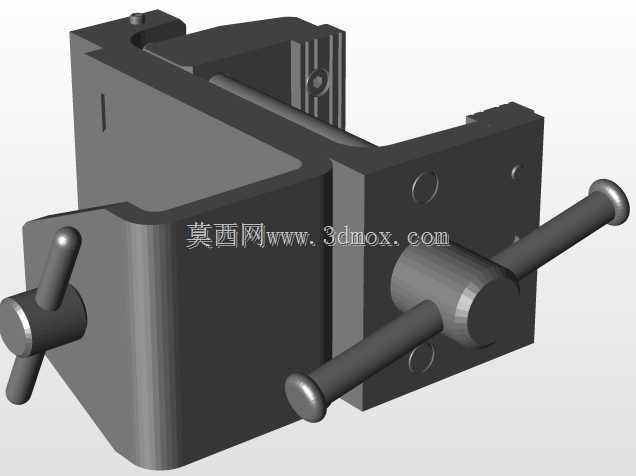

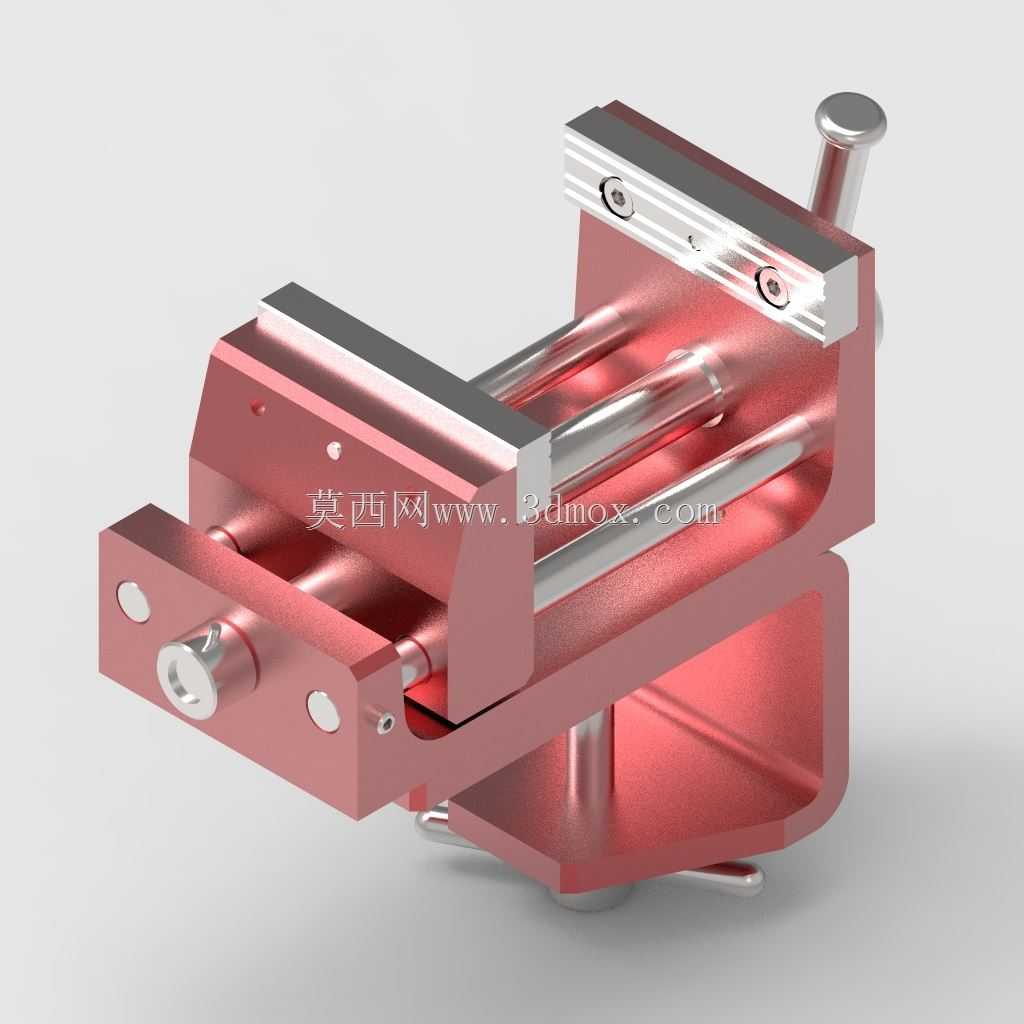

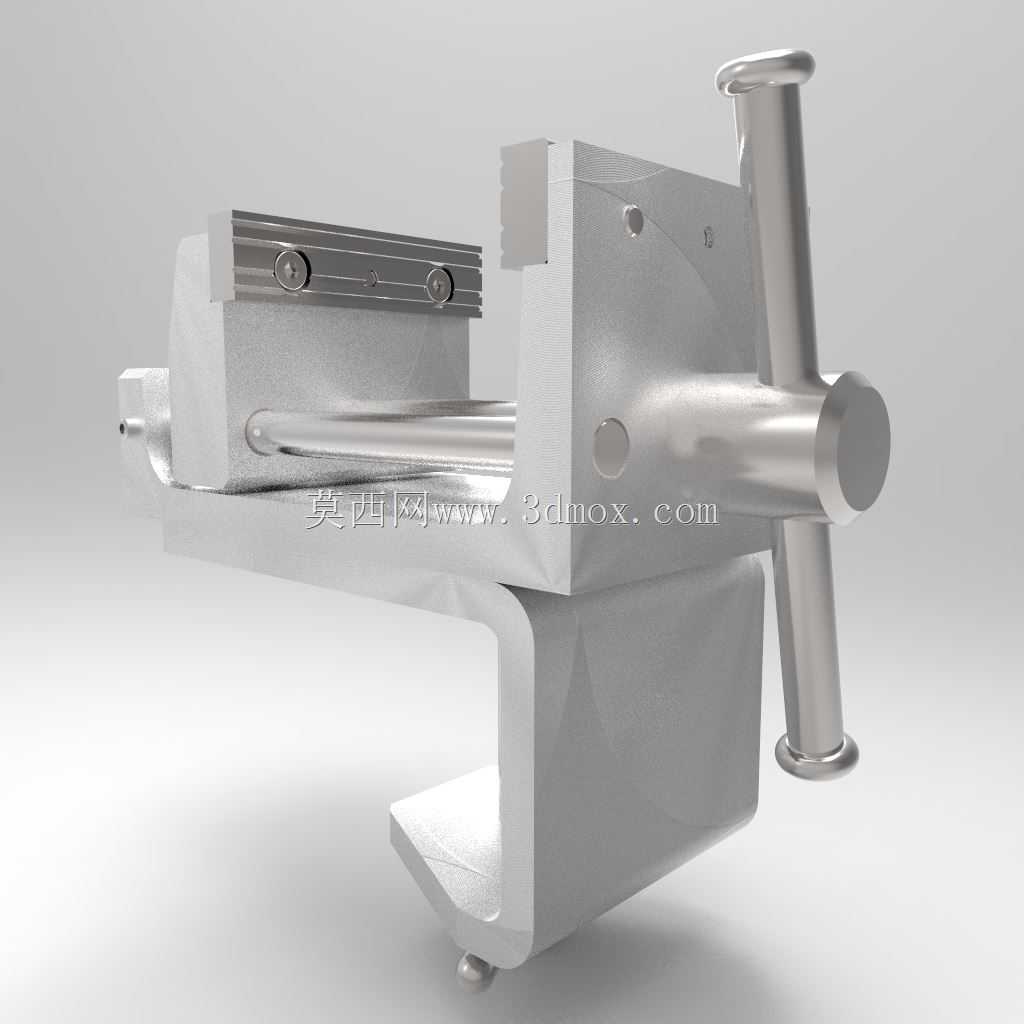

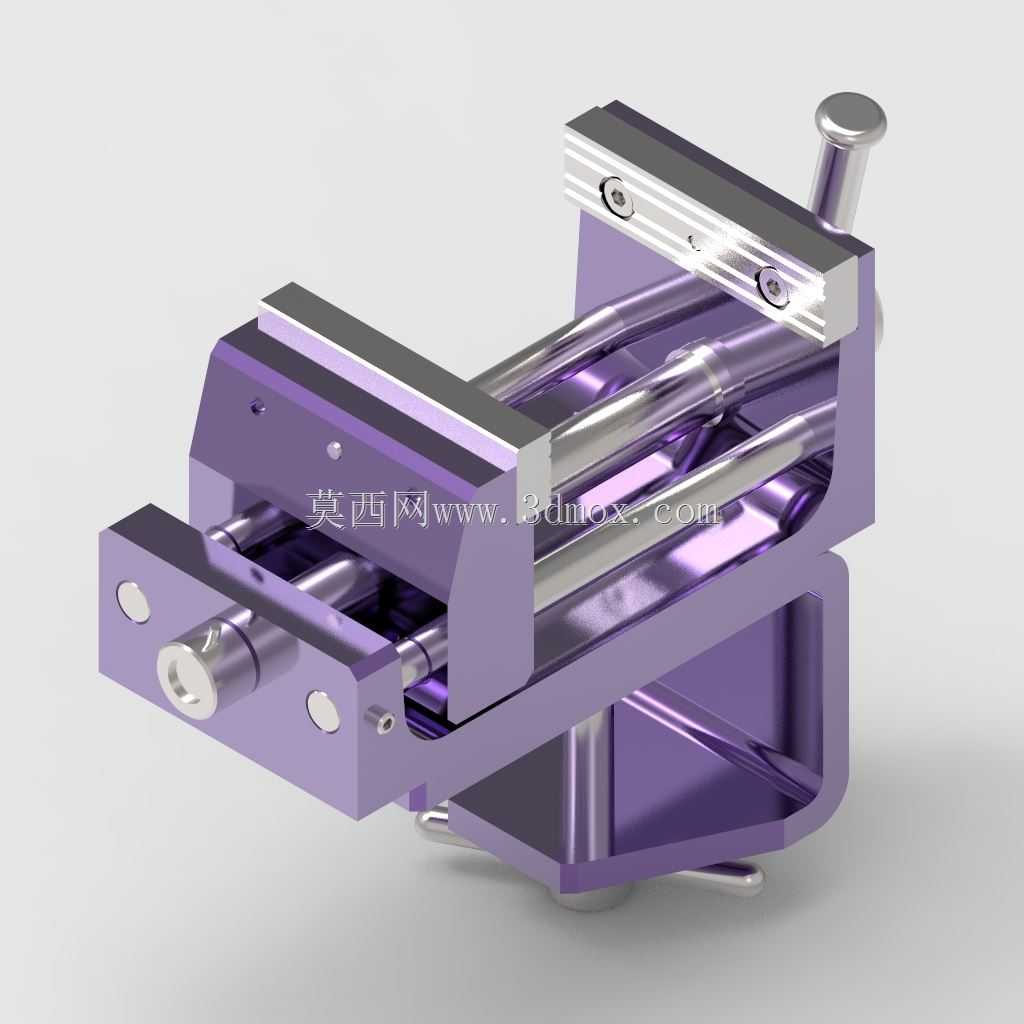

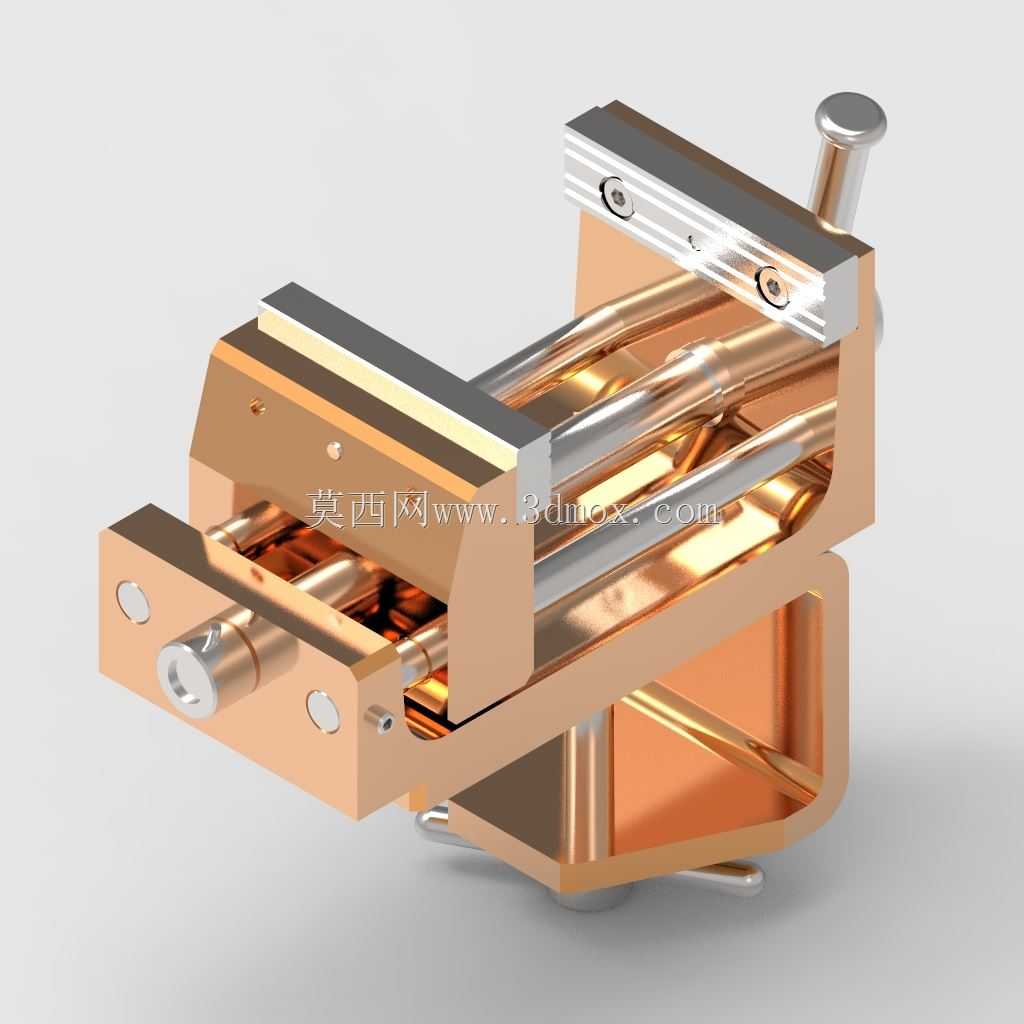

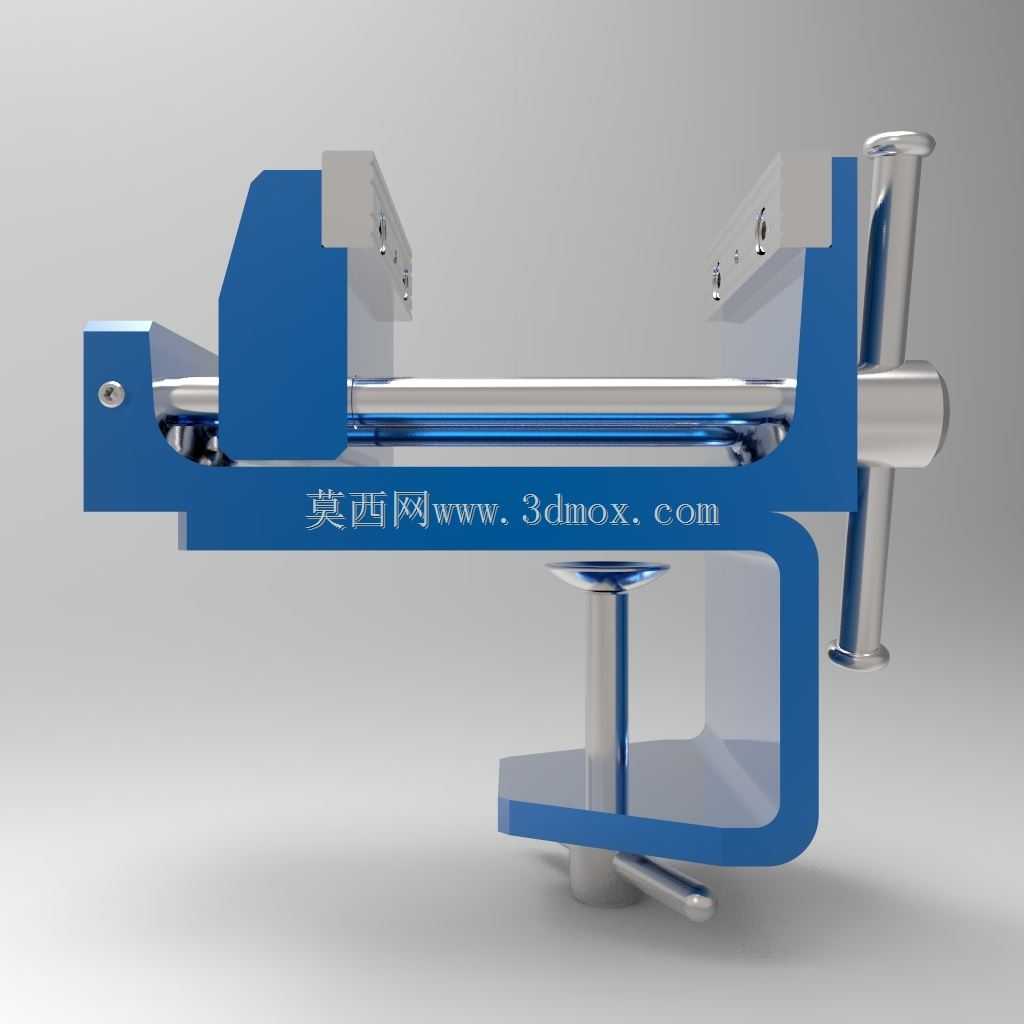

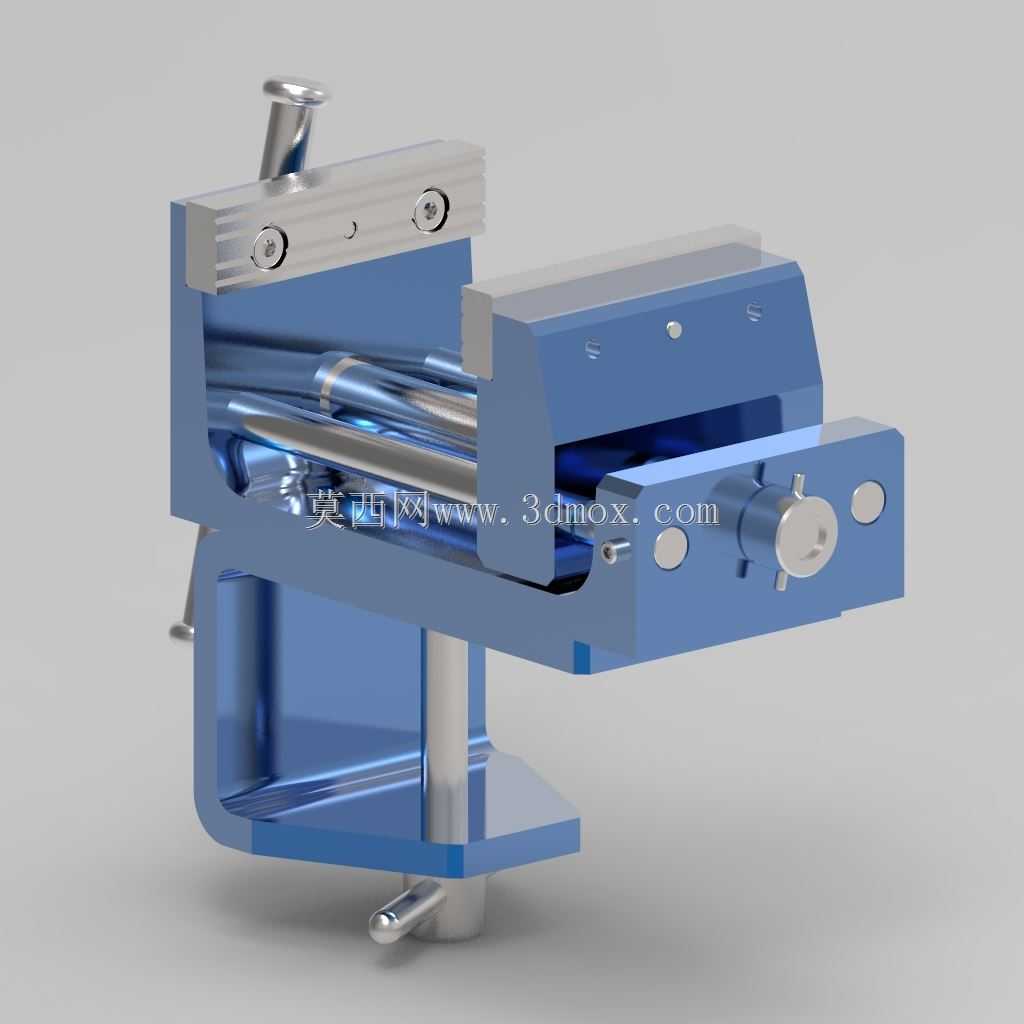

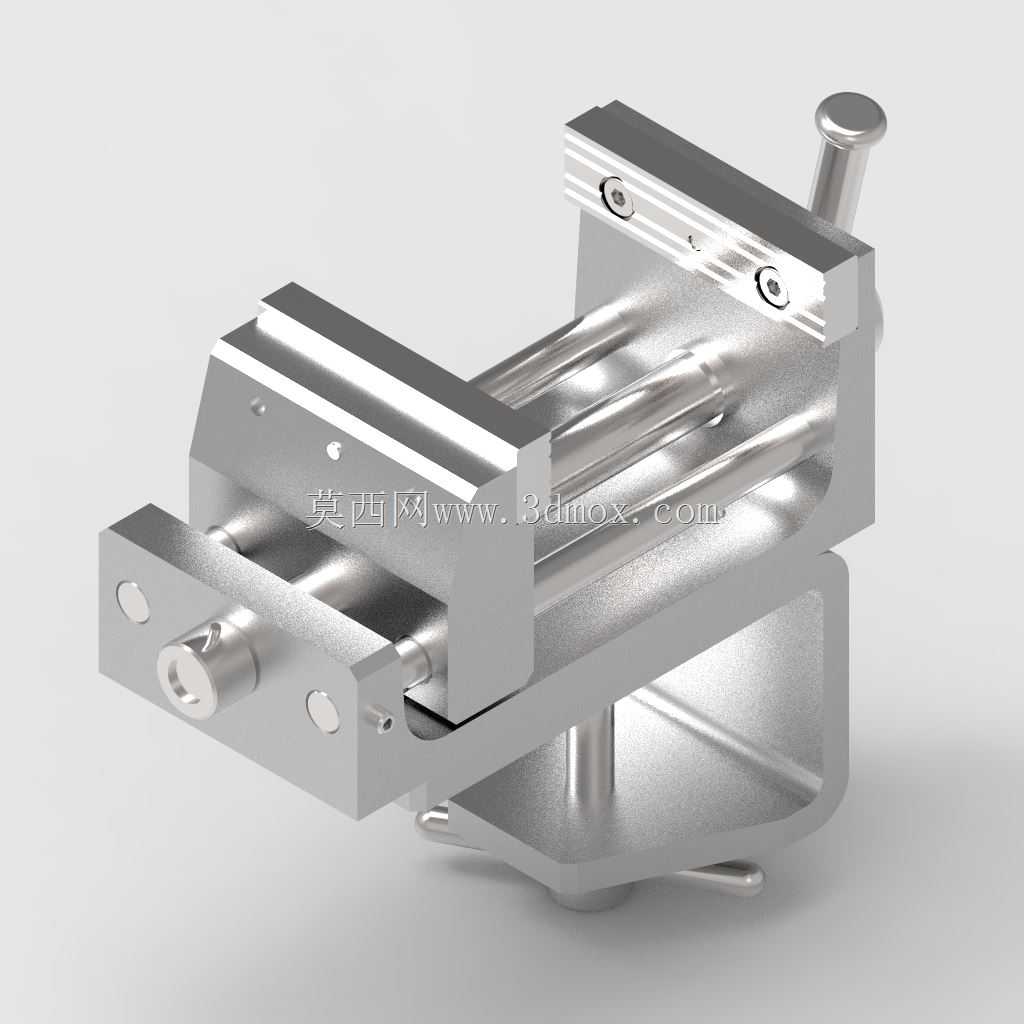

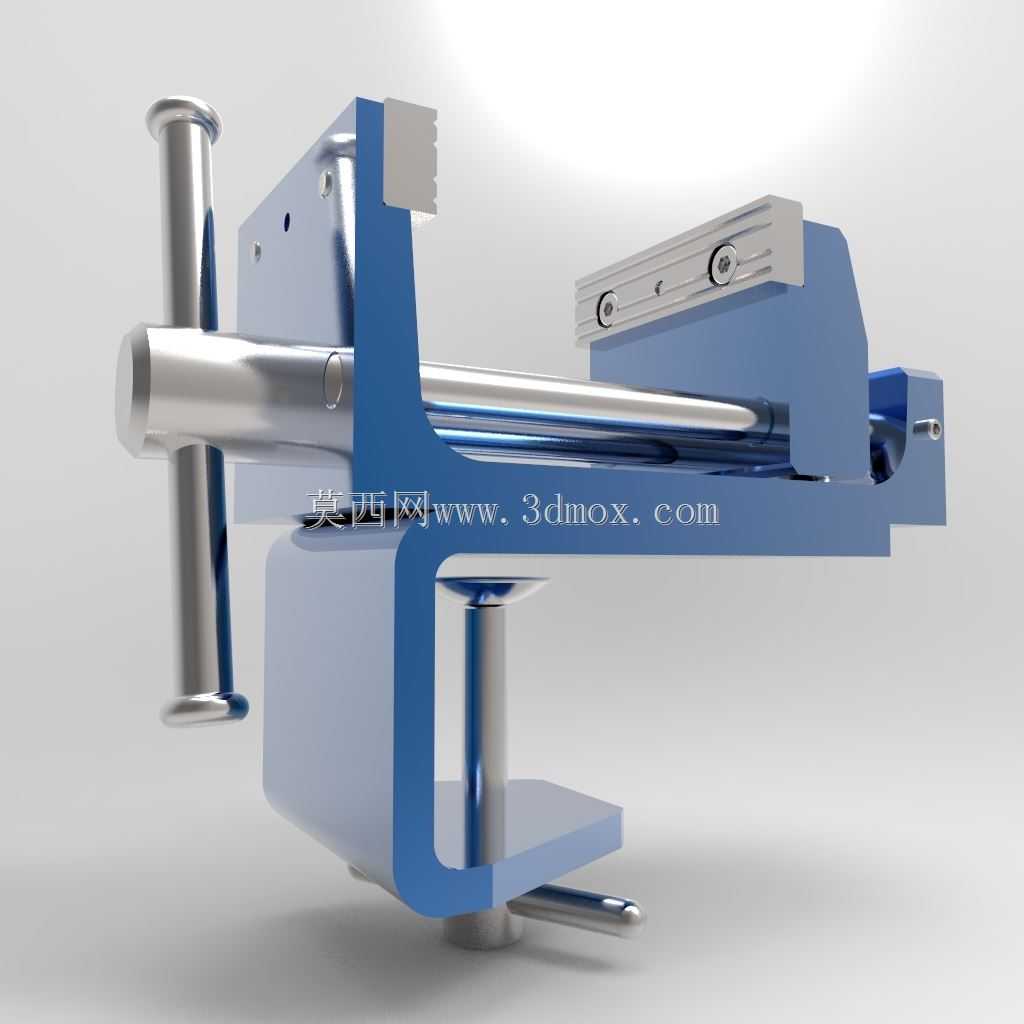

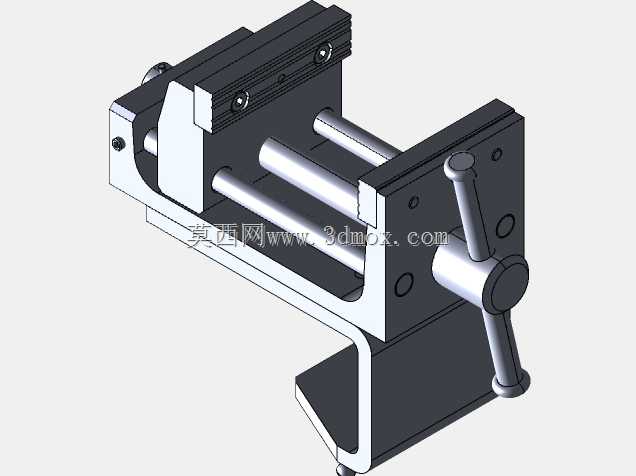

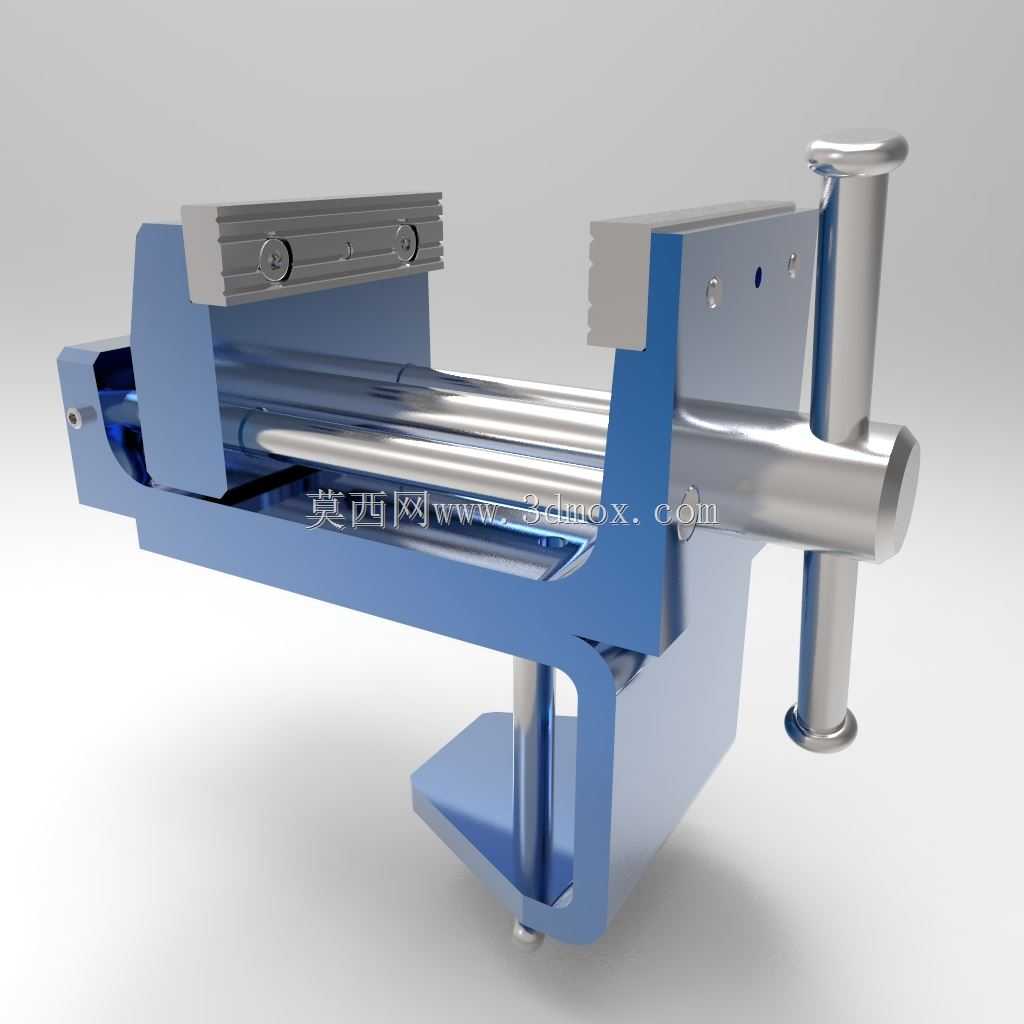

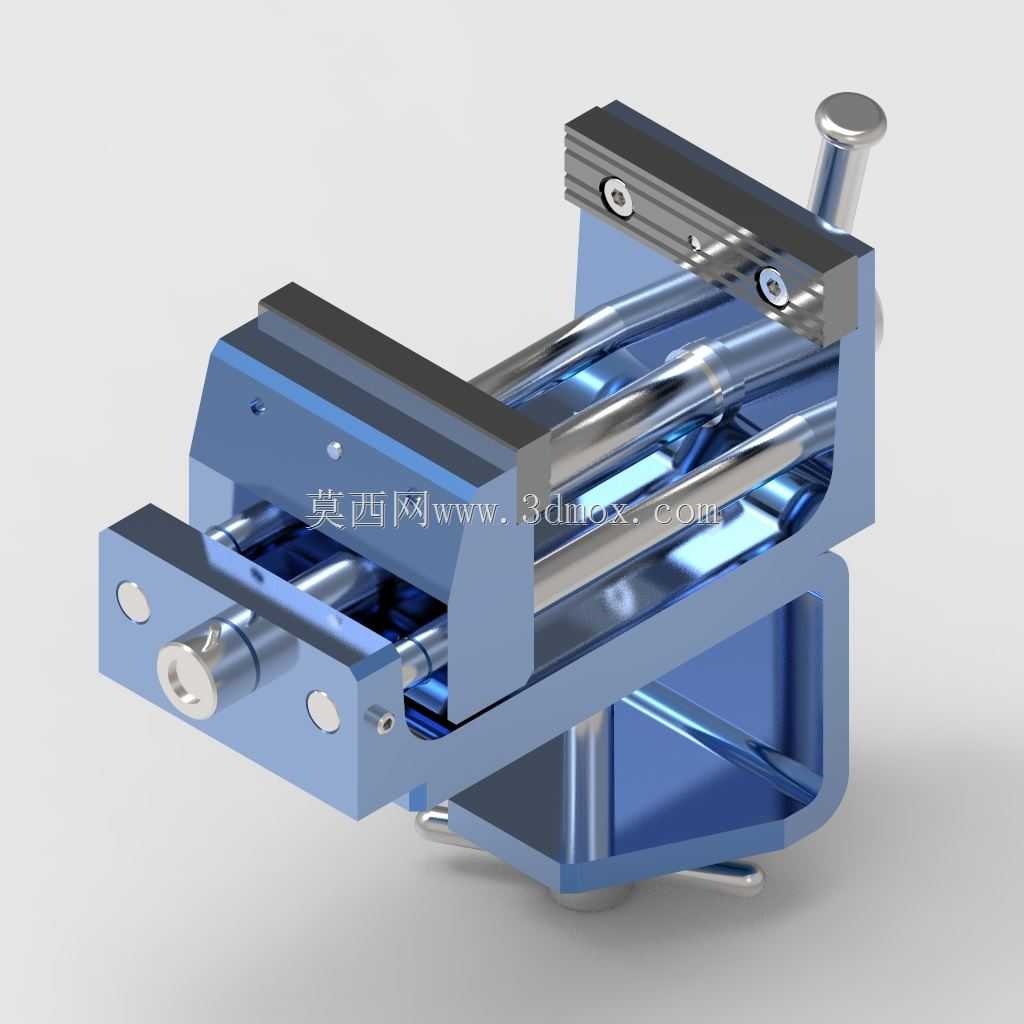

　　从结构设计逻辑来看，这款虎钳采用了夹座式安装结构，底部的C型夹体可以直接卡在厚度适配的工作台边缘，不需要额外打孔安装固定，拆装转移都十分便捷，适配大多数常规厚度的木质、钢制工作台面，安装边界覆盖常见的10-50mm厚度台板，不需要对现有工作台做任何改造，临时工位搭建或者多工位轮换使用时优势十分明显。夹持执行部分采用了固定钳身配合滑动活动钳身的经典结构，两根平行的光杠作为活动钳身的导向支撑，相比单导向杆结构，双导向的抗扭转能力更强，夹持工件时不会出现钳口偏摆的问题，即使夹持不规则形状的工件，也能保证钳口贴合度，避免夹持力不均导致的工件飞出风险。

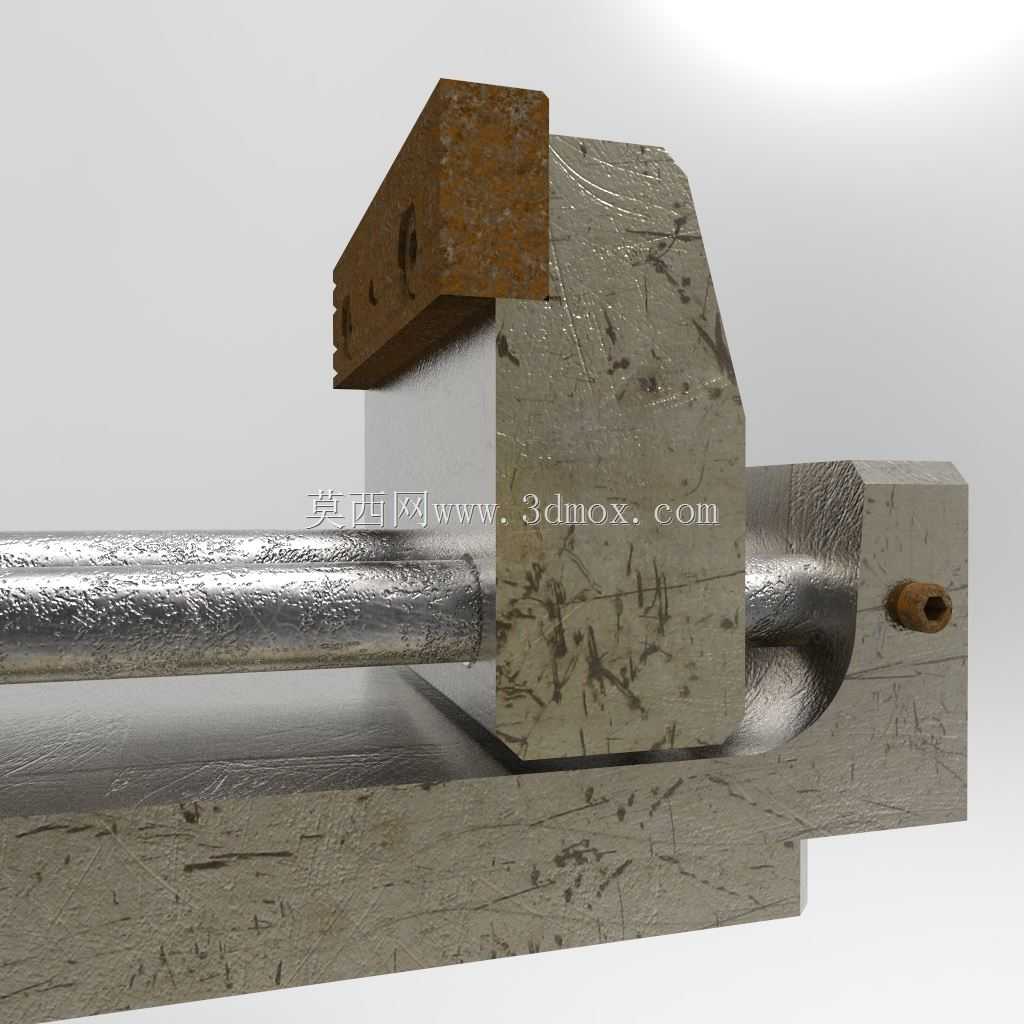

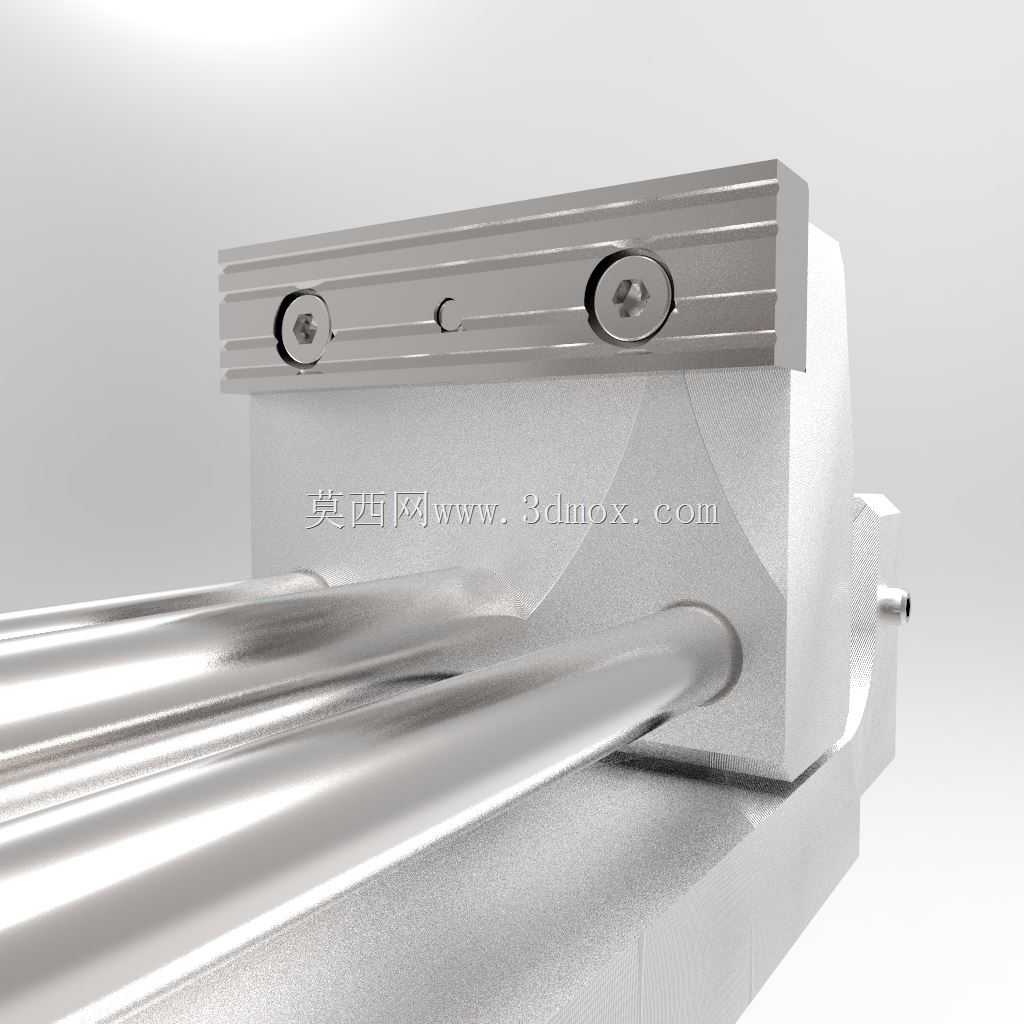

　　传动部分采用了梯形丝杠传动结构，丝杠与活动钳身的螺母配合，转动端部的T型手柄即可带动活动钳身沿光杠轴向移动，实现钳口的开合调节，梯形丝杠的自锁特性可以保证夹持状态下不会因为加工过程中的振动导致钳口松脱，夹持力稳定可靠，最大夹持开口可以覆盖常规小型零件的夹持需求，足够应对日常小型机械零件修配、手工制作、学生金工实训的绝大多数场景。钳口部分采用了可拆卸式的齿面钳口板，通过沉头螺丝固定在钳身和活动钳身上，长期使用磨损后可以单独更换钳口板，不需要整体报废虎钳，后期维护成本极低；齿面设计可以增加与工件表面的摩擦力，即使夹持表面较为光滑的金属工件，也能保证足够的夹持摩擦力，不会出现工件打滑移位的问题。

　　整体结构的受力路径经过了合理优化，夹持工件时的反作用力通过活动钳身传递到双导向光杠，再传导到固定钳身和底部的安装夹座上，所有受力部件都采用了等强度设计思路，钳身的弯折结构既保证了结构刚度，又尽可能控制了整体重量，不会给工作台带来过大的额外负载，同时整体外形紧凑，闲置时收纳也不会占用过多储物空间。操作端的T型手柄长度经过了人机工程优化，转动时不需要施加过大的手动力即可获得足够的夹持力，长时间操作也不容易出现手部疲劳，手柄端部做了圆滑处理，操作时不会划伤手部。

　　在实际使用场景中，这款虎钳除了常规的金属零件加工作业，还可以配合软钳口垫使用，夹持表面精度要求高的有色金属零件、塑料件或者木质工件，避免硬齿面钳口夹伤工件表面；如果需要进行小型焊接作业，钢制的钳身结构也能耐受一定的焊接飞溅温度，不会轻易出现变形损坏。整体结构没有复杂的液压、气动元件，纯机械结构的可靠性极高，日常几乎不需要特殊维护，只需要定期在导向光杠和丝杠传动部位涂抹少量润滑脂，即可保证长期顺畅使用，故障率极低，非常适合工位不固定、需要频繁转移工装，或者日常夹持作业量不算极大的维修、实训、DIY场景使用，相比重型固定式台虎钳，它的便携性和安装便捷性优势突出，相比小型手持夹具，它的夹持稳定性和夹持力又有明显提升，是兼顾便携性与实用性的夹持工装方案。
