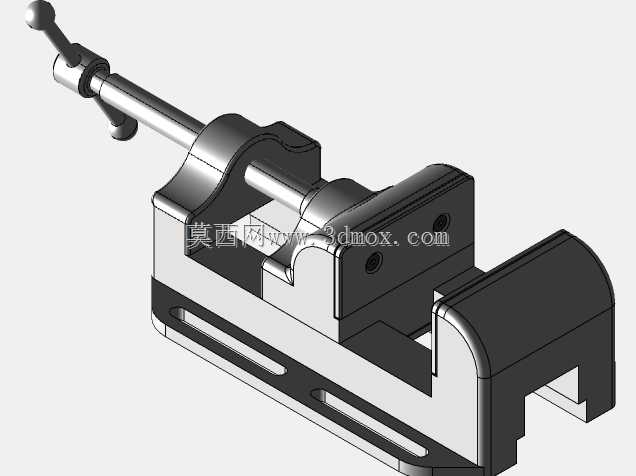

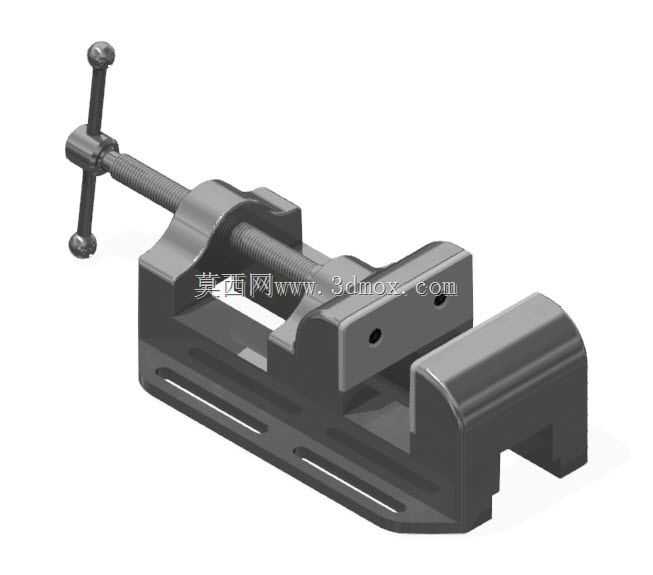

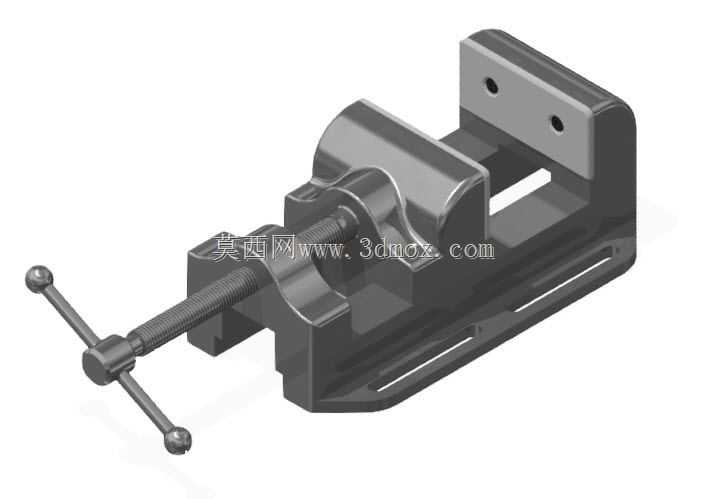

机用螺杆式精密台虎钳结构设计

　　夹紧后不会因为加工过程中的振动出现松脱，不需要额外增加锁止结构就能保证夹紧可靠性。固定钳身的底部设计了两条平行的安装长槽，这是考虑到不同工位的安装孔位差异，长槽结构允许虎钳在工作台面上调整安装位置，适配不同的工作台T型槽间距，安装时可以通过T型螺栓穿过长槽将虎钳牢牢固定在工作台面，避免夹紧或加工过程中虎钳整体移位。钳口部分采用了可拆卸式的设计，钳口工作面上加工有交叉的防滑齿纹，夹紧工件时齿纹可以嵌入工件表面的微小形变层，增大接触摩擦力，即便是表面光滑的金属坯料，也能在合理夹紧力下不会出现打滑；当钳口齿纹磨损到夹持力不足时，只需要拧下固定钳口的内六角螺钉，就可以快速更换新的钳口板，不需要整体更换钳身，大幅降低了长期使用的维护成本。在常规机加工、钳工修配、小型零件装配的作业场景里，这类螺杆驱动的台虎钳是工位上最基础也最高频的工装夹具，不管是台式钻床的工位旁、小型铣床的工作台面，还是钳工装配的操作台，都能看到这类夹具的身影，它的核心作用是为待加工工件提供稳定、可控的夹紧力，避免加工过程中工件位移、振颤导致的尺寸超差、加工面崩损甚至安全隐患。从结构设计逻辑来看，这款虎钳采用了经典的丝杠副传动结构，转动带摇柄的操作杆时，丝杠会带动活动钳身沿固定钳身的导向槽做直线往复运动，配合固定钳口实现对工件的夹紧与松开，丝杠采用梯形螺纹设计，相比普通三角螺纹，梯形螺纹的牙根强度更高，传动过程中受力更均匀，能承受更大的轴向夹紧力，同时具备一定的自锁特性，

　　活动钳身与固定钳身的配合面采用了燕尾槽式的导向结构，这种导向结构的接触面积大，导向精度高，活动钳身移动过程中不会出现上下翘动或者左右偏摆，保证活动钳口与固定钳口的平行度，夹紧规则形状的工件时，钳口可以均匀贴合工件表面，不会出现局部应力集中夹伤工件，也能避免因为钳口偏斜导致的工件装夹不正，影响后续加工的位置精度。操作摇柄的设计也充分考虑了人工操作的力学特性，摇柄杆采用了细长杆结构，末端带有球形端头，转动时操作人员可以单手或者双手握持摇柄，根据夹紧需求施加不同的力矩，球形端头可以避免转动过程中杆端划伤操作人员手部，当需要较大夹紧力时，还可以在摇柄上加装套管增大力臂，不过日常使用中依靠人力转动摇柄产生的夹紧力，

　　已经足够应对绝大多数有色金属、黑色金属小型坯料的钻削、铣削、锉削、装配等作业需求。从安装边界来看，这款虎钳的整体轮廓尺寸适配中小型工作台的安装需求，固定钳身的高度经过优化，装夹工件后工件的加工面高度刚好匹配常规台式钻床、小型铣床的主轴行程范围，不需要额外垫高工件就能完成加工；钳身的整体重量控制在合理区间，既保证了足够的刚性避免加工振颤，也方便操作人员根据作业需求临时挪动虎钳的安装位置，不需要借助吊装设备就能完成工位调整。在实际使用场景中，这类虎钳除了常规的金属加工作业，还可以配合不同的软钳口附件，夹持薄壁零件、塑料件、木质工件等易夹伤的工件，只需要在钢制钳口上加装铜质、铝质或者木质的软钳口垫片，就能避免硬钳口夹伤工件表面，

　　满足不同材质工件的装夹需求。钳身的主体结构采用铸铁材质铸造而成，铸铁本身具备良好的减震性，加工过程中产生的振动可以通过铸铁钳身快速耗散，减少振动传递到工作台面，提升加工过程的稳定性；铸造后的钳身经过时效处理，消除内部铸造应力，长期使用不会出现结构变形，保证钳口的平行度、导向结构的配合精度不会随着使用时间增加出现明显衰减。丝杠与活动钳身的连接部位采用了浮动式的连接结构，丝杠转动时不会带动活动钳身一起转动，同时可以补偿少量的丝杠同轴度误差，避免丝杠转动过程中出现卡滞，保证活动钳身移动过程顺滑无卡顿，即便是长期使用后丝杠出现轻微磨损，浮动连接结构也能保证传动的顺畅性。固定钳身的后端设计有凸起的定位挡边，安装时挡边可以贴合工作台的侧边，快速定位虎钳的安装方向，保证钳口方向与工作台边缘平行，减少安装时的找正时间，提升工位准备的效率。
