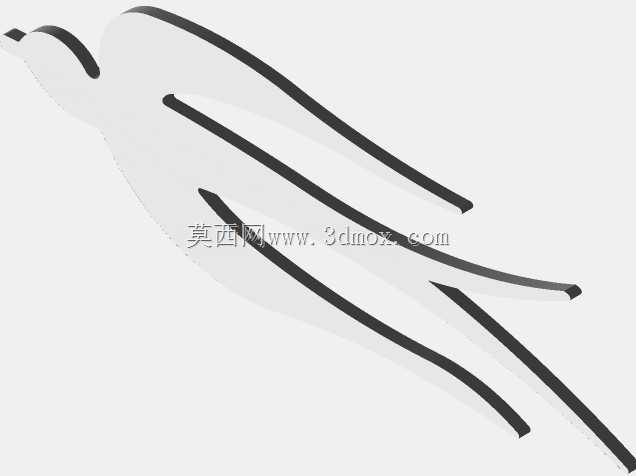

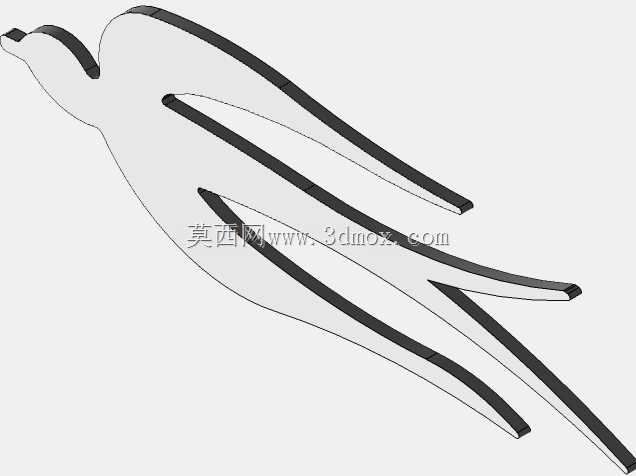

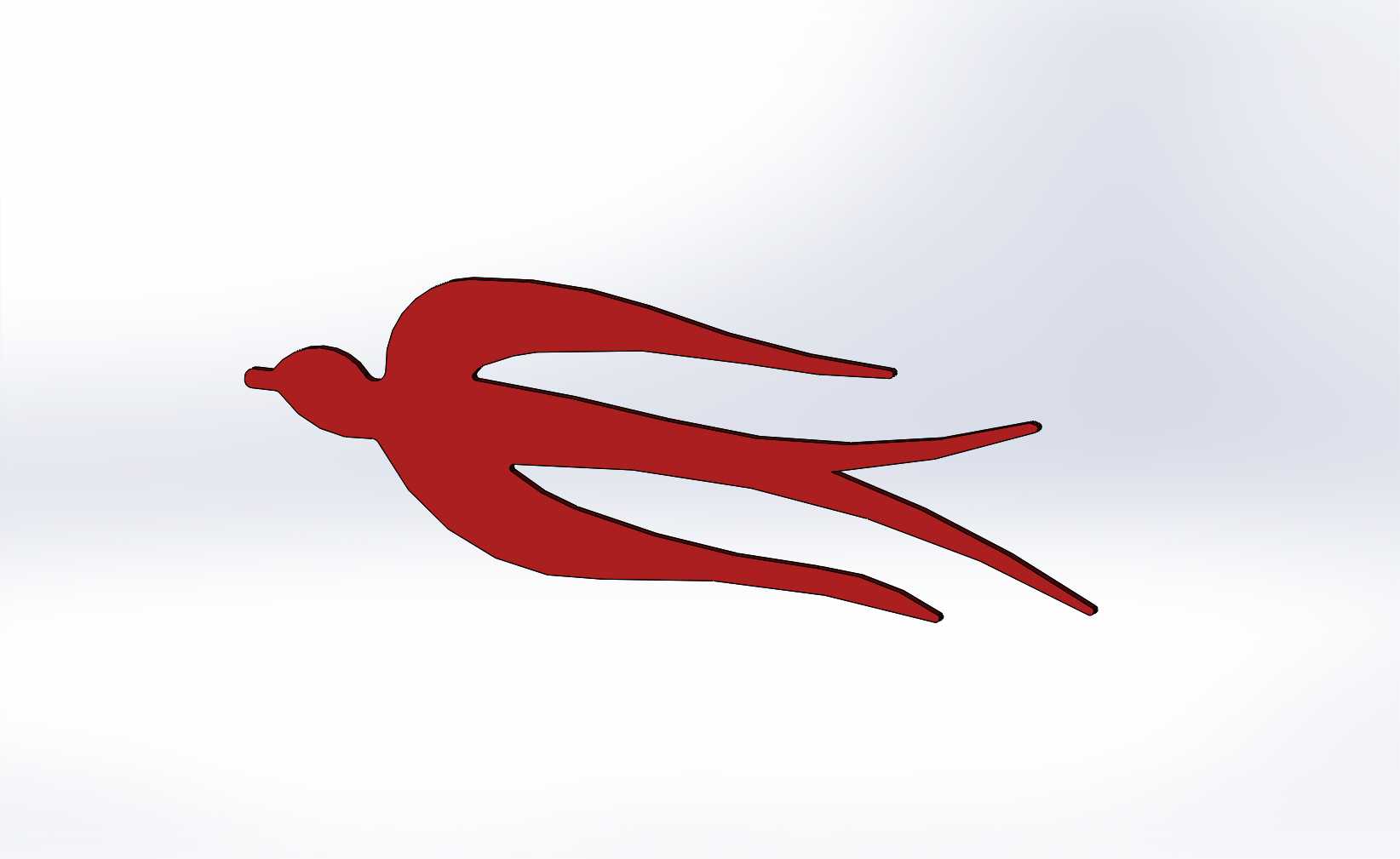

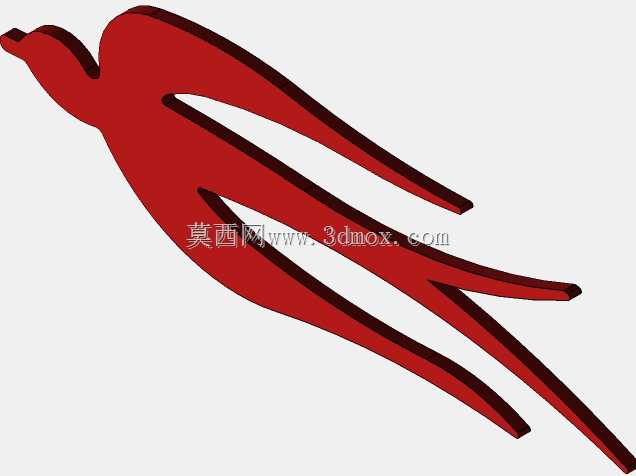

法国经典复古燕子造型汽车标识三维数模

　　这款标识构件的建模工作，最初是承接老车修复项目的配套需求，当时接手的是一台上世纪中期法系经典车型的外观整备工作，原车车头的金属飞燕标识因常年露天停放出现锈蚀、尾翼断裂的问题，市面上找不到适配的替换配件，才决定通过逆向测绘结合历史资料考证完成三维建模，用于后续的金属精铸或者亚克力CNC加工制作替换件。从实际装车场景来看，这类复古车标并不承担现代车标的品牌识别强功能，更多是还原车辆出厂时的历史外观状态，同时在老车展览、馆藏车辆修复、复古车改装领域，这类高精度的标识模型也能作为外观装饰件的加工母模，避免手工敲制带来的造型走形问题。建模过程中最先确定的是安装边界，参考同年代车型的车头安装位数据，标识整体的安装贴合面做了1.2度的微弧处理，

　　完全匹配当时车型前格栅上沿的曲面弧度，避免安装后出现边缘翘边、贴合缝隙不均的问题，安装孔位预留了两个直径4.2mm的沉孔，孔距按照原车实测的127mm设定，沉孔深度1.5mm，刚好适配M4规格的盘头安装螺丝，安装后螺丝端面不会突出标识表面，破坏整体的流线造型。造型设计上没有做多余的曲面冗余，整个飞燕的轮廓完全参考历史留存的原厂标识拓片数据，头部的圆润过渡做了R3.5的倒角处理，避免加工后出现锐边，同时还原老标识的柔和质感；三层尾翼的厚度做了差异化设定，最上层尾翼厚度3mm，中层2.8mm，最下层2.5mm，从正面看形成自然的层次递进，不会因为厚度一致显得造型呆板，尾翼的末端做了0.8mm的收边处理，模拟当年金属冲压件的边缘收薄工艺，

　　还原老车标的厚重但不笨拙的视觉感受。实际建模时特意规避了现代车标常用的高亮曲面参数，整个标识的外表面做了极细微的肌理参数设置，对应铸造或者冲压后的细微磨砂质感，后续不管是做镀铬、烤漆还是做旧红漆处理，都能很好地附着涂层，不会因为曲面过于光滑出现涂层流挂的问题。从功能特性来说，这个标识除了装车使用，还可以作为复古汽车文化周边的开发母模，比如缩小比例后制作金属胸针、车贴打样的参考模型，或者作为汽车文化展馆的展陈标识小样。建模过程中对造型的对称度做了严格校验，以燕身中轴线为基准，两侧尾翼的轮廓偏差控制在0.1mm以内，避免出现视觉上的歪扭感，毕竟这类装饰类构件，视觉上的对称协调度远高于其他尺寸精度要求。考虑到后续不同的加工场景，

　　模型的实体壁厚做了均匀的2.2mm设定，不管是采用失蜡铸造做金属件，还是用亚克力板雕刻做透明展示件，都不会出现壁厚不均导致的加工变形问题，背面的安装柱高度设定为6mm，刚好卡进格栅的安装孔位，不需要额外增加固定垫片就能实现稳固定位，安装后标识表面距离格栅面的突出高度为18mm，和原车的突出尺寸完全一致，不会因为突出过高在车辆行驶中增加风阻，也不会因为突出过低失去立体标识的层次感。在曲面构建阶段，特意把燕身和尾翼的衔接处做了G2连续的曲面过渡，没有生硬的折角，既还原了当年手工打磨金属标的流畅感，也能避免后续加工时在衔接处出现应力集中，导致金属件受震动出现断裂的问题，毕竟老车行驶时的震动幅度远大于现代乘用车，构件的抗震动性能也是设计时必须考虑的点。
