30升容量车载配套储水供水箱体结构

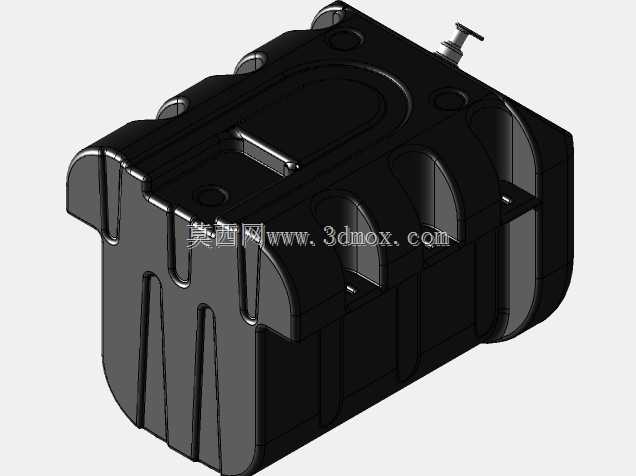

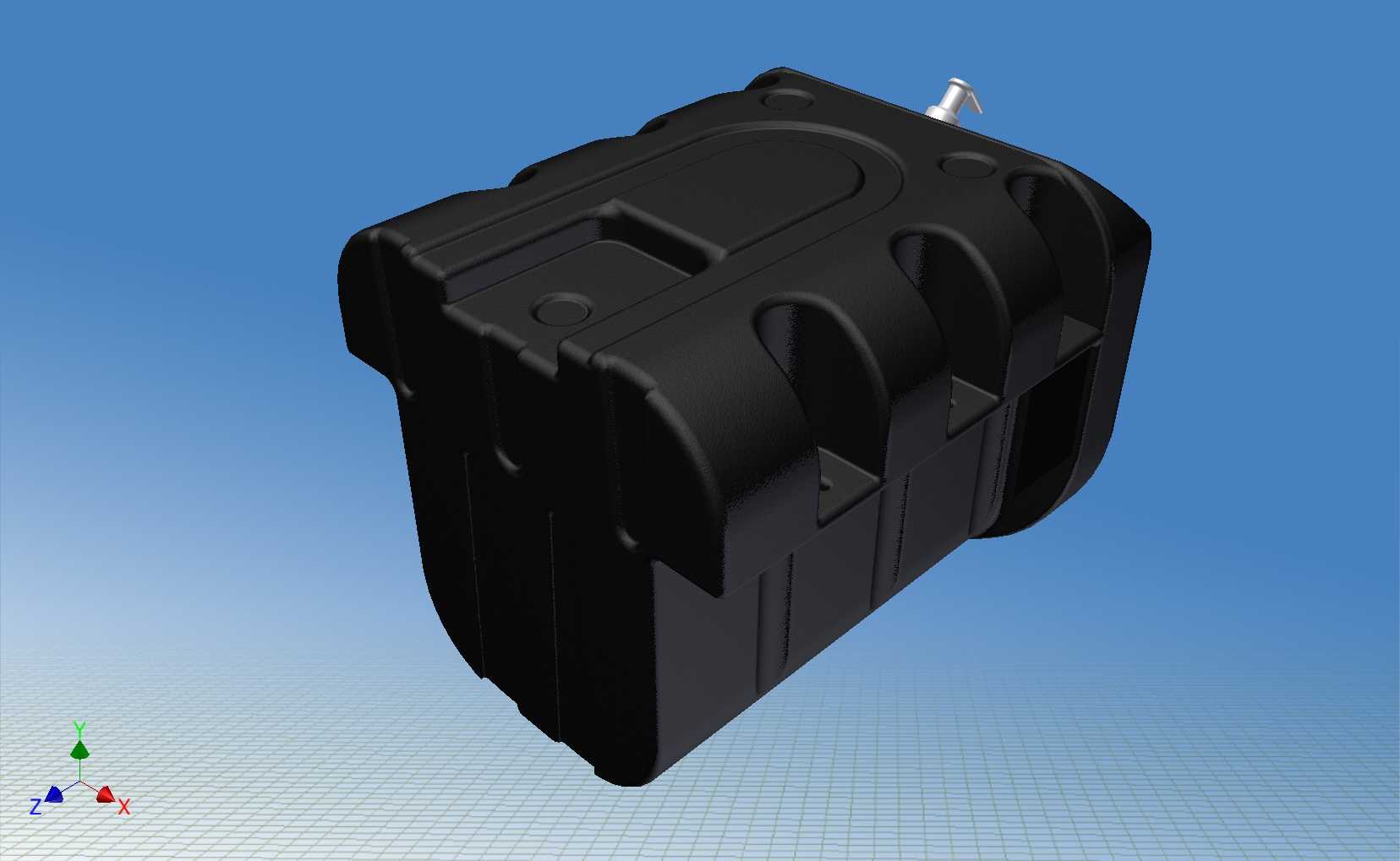

　　这款30升容量的储水箱体，最初是为特种作业车辆的车载供水系统做配套设计的，在户外工程作业、野外应急保障、小型专用作业设备的供水配套场景里，这类储水部件的可靠性直接影响整套设备的连续作业能力。不同于民用敞口储水容器，这款箱体在设计之初就把车载工况的颠簸耐受、安装固定可靠性、液体防晃减冲作为核心设计目标，没有采用常规的方正桶型结构，而是在箱体侧面做了多道内凹的加强筋结构，这些筋位一方面提升了箱体整体的抗形变能力，在满载状态下即使承受路面颠簸带来的持续冲击力，箱体侧壁也不会出现鼓胀变形，另一方面这些内凹结构刚好作为安装绑带的限位槽，安装时固定绑带可以直接卡入筋位凹槽，不需要额外加装绑带固定座，既减少了配套安装的零件数量，也避免了车辆行驶过程中绑带移位导致箱体松脱的问题。

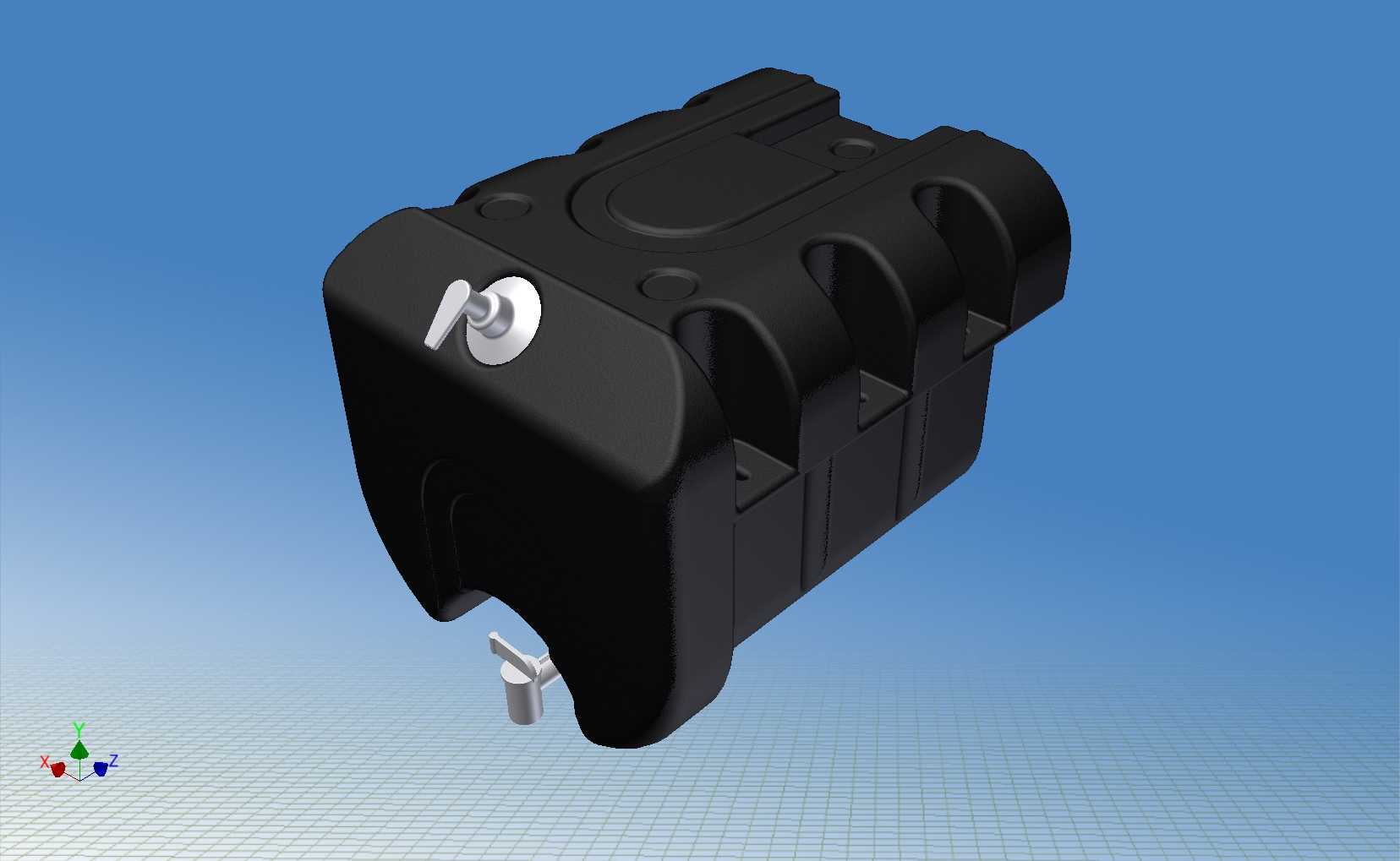

　　箱体顶部的密封锁扣结构采用了快开式设计，锁舌采用金属嵌件，和箱体上的锁座配合时可以实现过盈压紧，密封胶圈嵌在箱盖的环形槽内，关闭锁扣后胶圈的压缩量控制在合理区间，既可以保证车辆倾斜30度以内不会出现渗漏，也不会因为胶圈压缩量过大导致开盖困难，日常加注液体时不需要借助额外工具，扳开锁扣即可开启箱盖，加注完成后压下锁扣就能实现可靠密封。箱体底部设置了两个出水接口位，一个是低位常开出液口，位置刚好在箱体腔体的最低点，保证箱内液体可以完全排空，不会残留积液造成长期使用后的积垢问题，另一个是高位溢流接口，当加注液体超过安全液位时，多余液体会从溢流口排出，避免加注过满在颠簸工况下液体从锁扣位置渗漏。

　　从安装边界来看，这款箱体的整体外形做了切角处理，适配特种车辆侧面的安装空间，不会和车辆侧围的突出结构产生干涉，箱体背面做了平面贴合设计，安装时可以直接贴靠在车辆的安装基板上，配合侧面的绑带固定结构，不需要在箱体上额外打安装孔，避免了打孔位置长期受力开裂的风险。箱体的壁厚做了梯度设计，安装贴合面、锁扣安装位、绑带受力位置的壁厚比普通侧壁厚30%，在控制整体重量的前提下，把受力集中位置的结构强度做了针对性加强，满载30升液体的状态下，即使承受持续的振动冲击，这些受力位置也不会出现应力开裂。

　　在实际配套使用中，这款箱体除了储水之外，也可以用来储存低腐蚀性的作业用液体，比如设备清洗液、降尘喷淋用水，因为箱体内部没有多余的加强筋凸起，内壁做了光滑过渡处理，日常清洁维护时可以很方便地冲洗内壁，不会残留污物。设计过程中还考虑了低温环境的使用需求，箱体材质选用耐低温改性材料，在零下20摄氏度的环境下即使箱内液体结冰膨胀，箱体的形变也在弹性恢复范围内，不会因为冰胀出现箱体破裂。箱体侧面的多道凹槽除了作为绑带限位之外，还可以起到防晃板的作用，当箱内液体没有加满时，这些凹槽结构可以打乱液体的晃动节律，降低车辆行驶过程中液体晃动带来的重心偏移，提升车辆行驶的稳定性，尤其是在非铺装路面作业时，这种减晃结构的作用会非常明显，不会因为液体大幅晃动导致车辆侧倾风险升高。

　　和同容量的普通方形储水桶相比，这款箱体的空间利用率更高，外形完全按照安装空间的边界做适配设计，没有多余的突出结构，在有限的车载安装空间里实现了30升的额定储液容量，同时整体重量比同强度的金属箱体轻60%以上，不会给车辆增加过多的负载。锁扣位置的金属嵌件在注塑时直接和箱体本体融合，不需要后续装配，避免了后续装配带来的连接松动问题，长期使用反复开关锁扣也不会出现锁位脱落的情况。出水接口采用标准的快插接口尺寸，配套常规的输水软管就可以直接连接，不需要额外做转接头，现场安装维护的效率很高。
