布莱克默161B往复式压缩机组结构

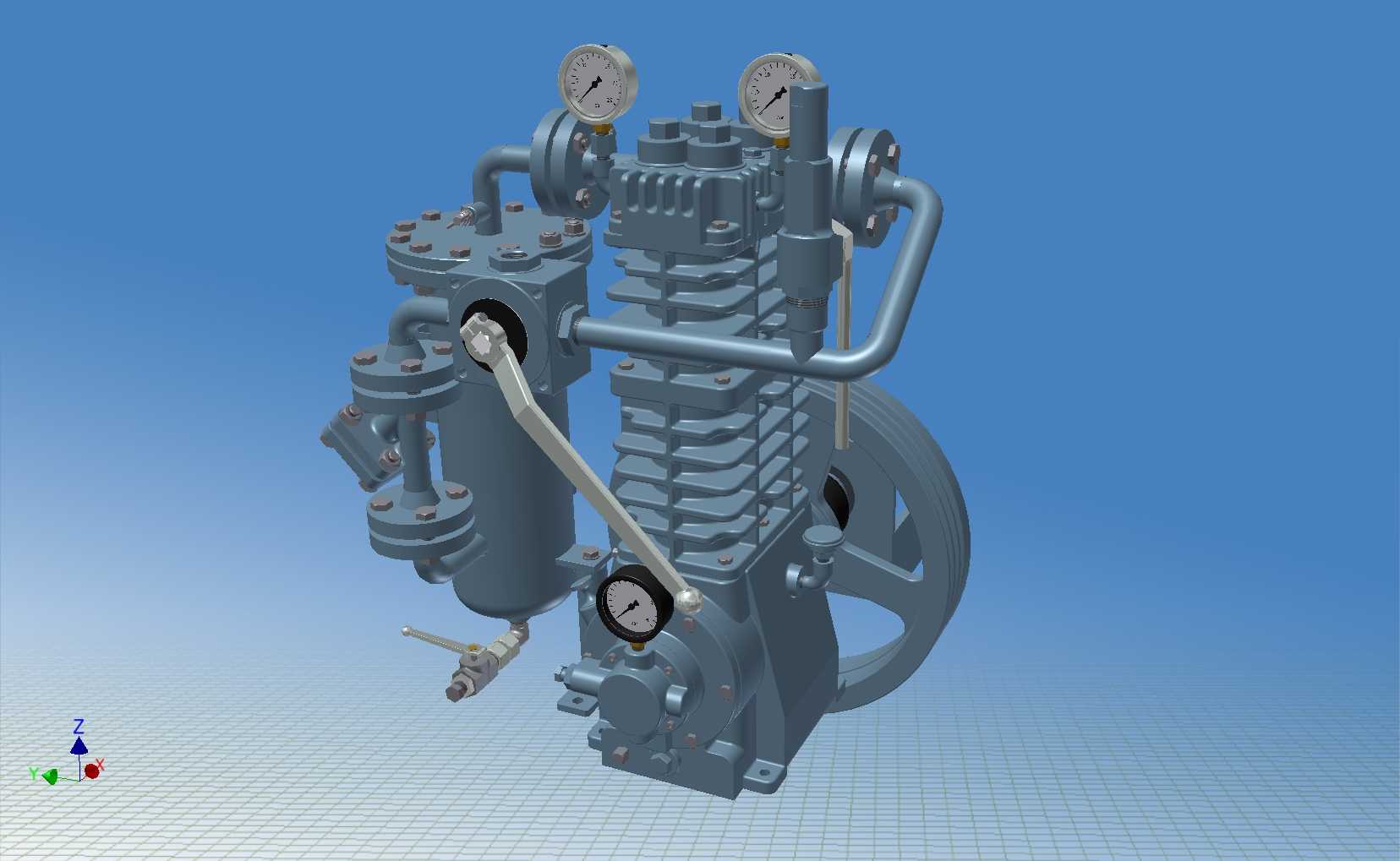

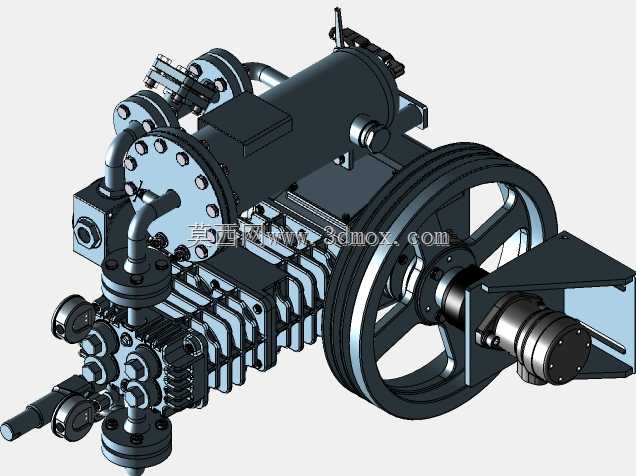

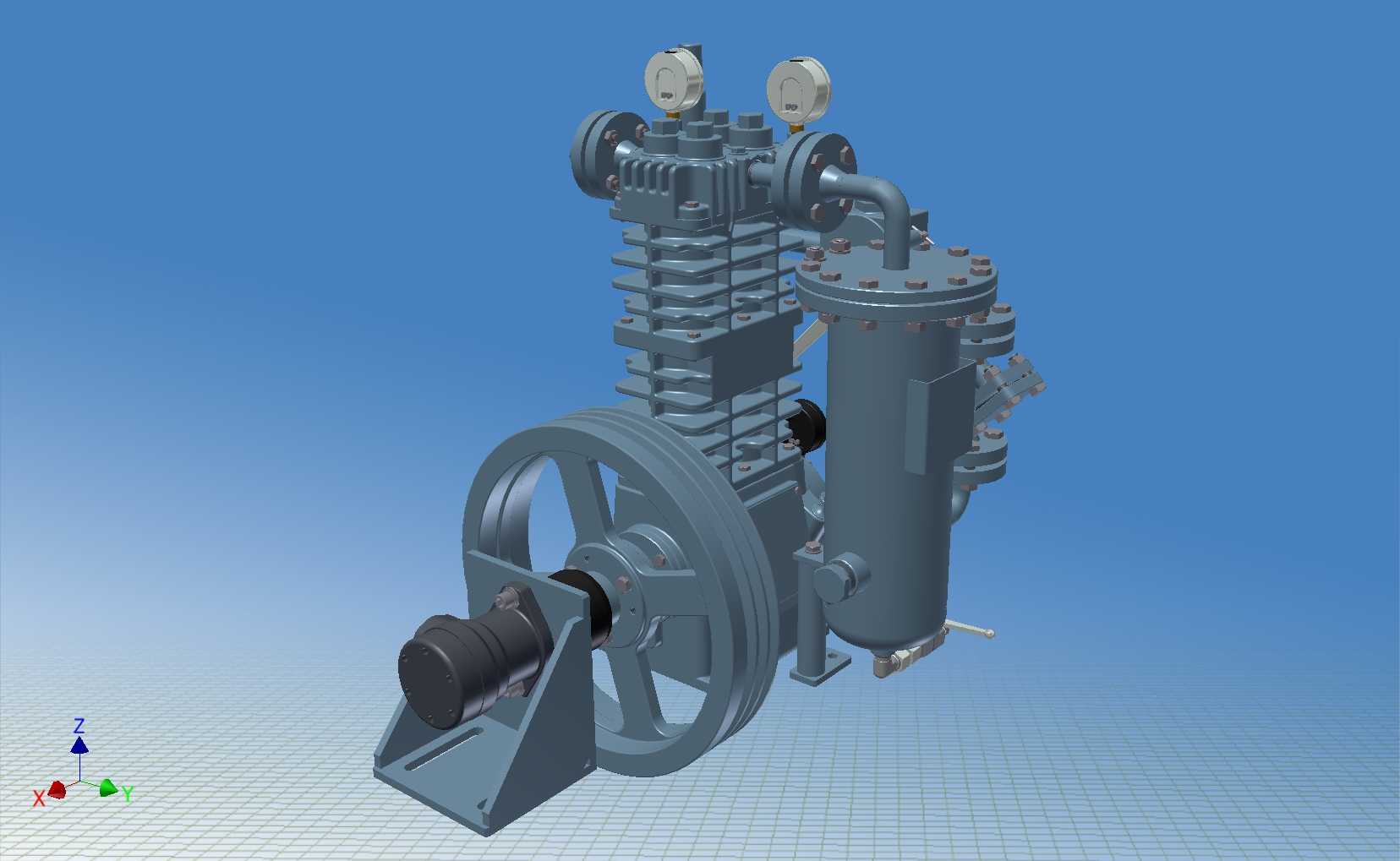

　　皮带传动的结构一方面可以通过皮带轮直径匹配调整主机转速，匹配不同流量输出需求，另一方面皮带本身的挠性能缓冲压缩过程中的载荷波动，减少冲击载荷对驱动端轴承的损伤，日常维护时仅需定期检查皮带张紧度、更换磨损皮带即可，不需要复杂的对中校准作业，对现场运维人员的技能要求更低。主机侧旁挂载的立式压力容器是入口气液分离腔，介质进入压缩缸前先在这个腔体内完成旋流分离，夹带的液态组分靠重力沉降到腔体底部，通过底部排污阀定期排出，腔体顶部设置的两个压力表分别监测入口分离后压力与二级排气压力，方便现场人员实时判断机组运行状态，是否存在阀片泄漏、活塞环磨损导致的压力异常。整机底座采用一体式焊接钢结构，主机、分离腔、轴承座全部通过螺栓固定在同一底座上，在油气回收、轻质流体输送、中小流量高压供气的工况现场，这类带前置气液分离腔的往复式压缩单元是场站核心动设备之一，区别于普通无油空压机的纯空气压缩定位，该结构针对易带液的工艺介质做了专属结构适配，能在入口介质夹带少量液态组分的工况下稳定运行，避免液击造成的阀片碎裂、连杆受力过载等常见故障。从整机布局来看，压缩主机采用立式双缸级差式结构，一级缸径大于二级缸径，级间通过内置流道完成压力提升，缸体外侧排布的散热翅片是自然风冷机型的典型特征，不需要额外配置循环冷却水回路，适合野外无配套公用工程的撬装站点使用，能大幅降低场站的配套建设成本。曲轴输入端配套大直径皮带轮，通过三角带与驱动电机连接，

　　底座预留的地脚螺栓孔可以直接固定在混凝土基础或者撬装框架上，安装时不需要现场做复杂的分体对中，整体吊装到位后连接进出口管线、电源即可投入使用。从结构设计逻辑来看，该机型的阀组采用舌簧阀结构，相比网状阀结构更适合带少量液滴的工况，阀片的升程做了针对性限制，避免液击时阀片开度过大造成冲击断裂，活塞环采用填充聚四氟乙烯材质，不需要额外加注润滑油，压缩后的介质不会被润滑油污染，适合对介质洁净度有要求的油气回收、特殊气体输送场景。曲轴箱的呼吸口设置在箱体顶部，避免运行过程中箱体内压力异常升高造成油封漏油，连杆大头采用剖分式轴瓦结构，磨损后可以通过调整垫片间隙恢复配合精度，不需要整体更换连杆组件，大幅降低长期运维的配件成本。在实际选型适配时，

　　需要注意整机的安装边界：皮带轮侧需要预留至少一倍皮带轮直径的检修空间，方便后期更换皮带、拆卸曲轴端密封件，分离腔侧需要预留足够的操作空间用于底部排污、压力表校准，整机顶部的吊装点需要正对重心位置，吊装时保持缸体垂直，避免倾斜造成内部活塞环错位。进出口管线连接时需要在靠近机组的位置设置支撑，避免管线重量直接作用在缸体法兰上，长期运行造成法兰密封面泄漏，排气侧需要配置安全阀，整定压力略高于额定排气压力，避免出口阀误关时机组超压运行。这类结构的压缩机组常见于加油站油气回收、小型液化气站倒罐、化工车间小流量工艺气体增压场景，相比螺杆式压缩机，在小流量高压力的工况下能效比更高，且对介质带液的耐受能力更强，

　　不会出现螺杆式压缩机遇液造成转子抱死的故障。建模过程中需要重点关注几个配合公差：曲轴与轴承座的配合采用过渡配合，过盈量控制在0.02-0.05mm之间，过大的过盈会造成轴承安装时内圈损伤，过小的过盈会导致运行过程中内圈跑圈磨损轴颈；活塞与缸套的间隙控制在0.08-0.12mm之间，兼顾密封性能与热膨胀余量，避免运行过程中热胀造成活塞卡缸；阀片的升程限制器与阀片的间隙控制在1.5-2mm，保证阀片开启时的通流面积同时避免升程过大造成阀片疲劳断裂。分离腔的壁厚计算需要按照GB150的要求，根据额定工作压力、材质许用应力核算，封头采用椭圆形封头，受力状态比平封头更优，能在相同壁厚下承受更高的工作压力，腔体上的压力表接口、排污口接口都采用加厚接管焊接，焊后做渗透探伤避免焊接缺陷造成介质泄漏。整机的重心偏向皮带轮侧，底座设计时在皮带轮侧额外增加了配重筋板，避免运行过程中振动造成底座侧倾，地脚螺栓的预埋深度需要根据整机运行重量、振动加速度核算，保证运行时的振幅控制在允许范围内，避免长期振动造成管线焊缝开裂、仪表接线松脱。
