压缩机配套空气残留调节装置结构设计

　　在工业气动系统、压缩空气后处理工段以及各类依赖稳定压缩气源的生产场景中，压缩空气的洁净度、压力稳定性以及管路内残留空气的可控排放，直接决定了下游气动执行元件的动作精度、气动仪表的测量准确性，甚至会影响整套气动回路的使用寿命。不少现场运维人员都遇到过这类问题：压缩机停机后管路残留带压空气，下次启动时形成的瞬时冲击会造成压力表指针跳变、气动阀门误动作，或是残留空气中携带的冷凝水、油雾在管路低点沉积，长期下来腐蚀密封件、堵塞精密节流孔。这款空气调节装置正是针对这类现场痛点设计，核心作用就是在压缩机的气路出口端完成残留空气的调控、压力缓冲以及杂质的初步拦截，避免管路余压对下游设备造成冲击。

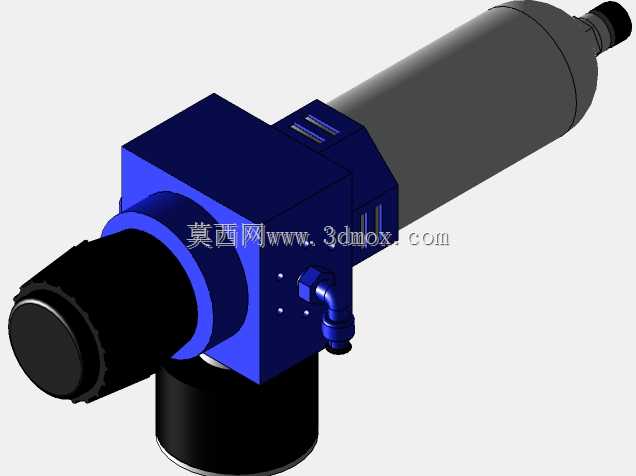

　　从结构设计逻辑来看，这款装置采用了集成式的布局思路，没有采用零散的阀件拼接方案，而是将调节执行模块、过滤缓冲腔体、接口连接段整合为一个整体组件。主体的深蓝色方块结构是调节机构的安装基座，内部集成了阀芯导向通道、压力反馈通路以及调节旋钮的锁紧结构，前端的黑色旋钮是压力调节的操作端，采用滚花纹理设计，现场操作人员戴劳保手套也能完成精准的压力阈值调整，不需要额外借助工具。旋钮与基座之间设置了多道密封圈，既可以避免压缩空气从调节端泄漏，也能阻挡车间内的粉尘、切削液雾气进入调节机构内部，卡涩阀芯动作。基座侧面预留的弯管式快插接口，是用于连接控制气路或者压差检测管路的，接口采用标准气动快插尺寸，现场安装时不需要额外加工转接头，直接插入对应外径的气动软管即可完成密封连接，大幅降低现场改造的安装工作量。

　　后方延伸的长筒形结构是装置的缓冲过滤腔体，腔体内部预留了足够的扩容空间，压缩空气进入腔体后流速会快速降低，空气中携带的大颗粒液态油滴、水滴会在重力作用下沉降到腔体底部，不会直接随气流进入下游精密元件。腔体的出口端采用阶梯轴式的接口设计，适配不同管径的压缩空气管路，安装时可以根据现场管路规格选择对应的密封垫圈与锁紧螺母，不需要对原有管路进行大规模切割改造。装置下方的黑色圆柱腔体是残留空气的排放缓存腔，当压缩机停机、管路压力下降到设定阈值时，内部的阀芯会自动开启，将管路内残留的带压空气缓慢导入这个缓存腔，避免快速排气产生的啸叫与气流冲击，同时缓存腔底部可以选配排污阀，定期排出沉降下来的冷凝水与杂质，不需要拆解整个装置就能完成日常维护。

　　从安装边界来看，这款装置的整体外形采用同轴式布局，主体轴线与管路走向保持一致，安装时不需要额外预留过大的侧向操作空间，只需要在调节旋钮一侧预留出足够的手部操作空间即可，适合安装在压缩机出口的紧凑管路空间内，或是集成在压缩空气处理的阀岛组件上。装置的各个连接接口都采用了标准化的气动连接尺寸，既可以水平安装在水平管路上，也可以垂直安装在立管段，不会因为安装方向影响调节精度与排气功能。在实际选型匹配时，需要注意装置的额定通径要与压缩机的排气量相匹配，避免通径过小造成气流压损过大，或是通径过大导致调节响应速度滞后。

　　在实际应用场景中，这款装置不仅可以配套通用工业空压机使用，也可以适配小型无油压缩机、医用压缩空气系统、实验室气动试验台这类对气源稳定性要求更高的场景。比如在精密气动测量工位，压缩空气的压力波动需要控制在极小范围内，这款装置的缓冲腔体可以平抑压缩机启停产生的压力脉动，残留调节功能可以避免每次停机后管路余压造成测量头误喷气，影响测量结果的准确性。在气动夹具的供气管路中，这款装置可以避免停机后管路余压导致夹具缓慢松开，防止工件装夹失效造成的加工报废。设计过程中，所有与压缩空气接触的内壁都做了光滑过渡处理，没有直角死角，避免杂质在腔体内堆积滋生细菌，这也让它可以满足食品加工、医药生产这类对气源洁净度有要求的行业使用需求。整个装置的结构没有采用复杂的异形曲面，所有零部件都适合采用常规的机加工与注塑工艺生产，装配时采用模块化拼接，各个功能模块之间用密封圈密封，后期维护时只需要更换磨损的密封圈与阀芯组件即可，不需要整体更换，能有效降低设备的全生命周期使用成本。
