爪哇CZ系列摩托车油门把手外壳结构

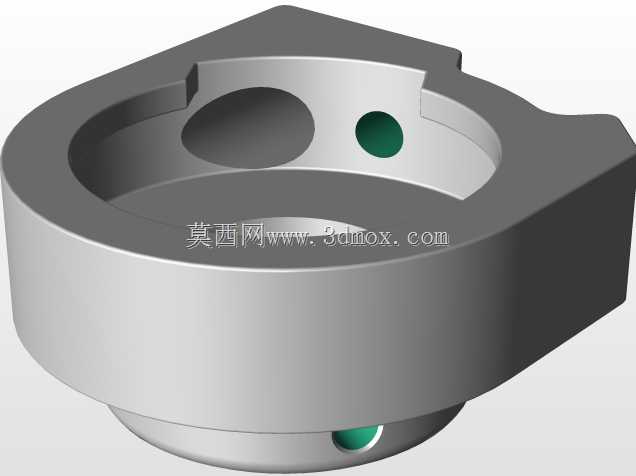

　　这款手把外壳是适配Jawa California、Sport、Bizon等系列复古机车的油门侧手把包覆构件，在整车操控系统里承担着油门转把定位、线束防护、握持边界约束的核心作用，日常骑行场景下，既需要承受骑手长期握持的摩擦损耗，也要应对户外行驶中泥水飞溅、温度交变、轻微磕碰的复杂工况，是兼顾操控实用性与外观复古质感的外露结构件。从实际装车的功能需求出发，设计阶段首先锚定了原车手把钢管的安装基准，壳体的内孔同轴度公差控制在0.1mm以内，能够直接套入直径22mm的标准机车手把钢管，不需要额外加装转接衬套，壳体的轴向定位卡槽深度预留2mm，刚好卡入手把管上的定位销孔，避免骑行过程中壳体跟转影响油门操控精度。壳体上预留的两个贯通孔，

　　一处是油门拉索的穿出通道，孔径设计为12mm，能够同时容纳两根油门拉索（回油拉索与加油拉索）穿过，孔口做了R1.5的圆角倒钝处理，避免长期使用过程中拉索外皮被金属锐边磨破导致的卡滞、断索风险；另一处斜向布置的小孔是转向灯控制走线的预留通道，孔径6mm，走线后可以用橡胶堵头密封，防止雨水顺着线束流入手把管内部造成线路锈蚀。外形设计上贴合复古机车的圆润造型风格，壳体外侧做了3°的拔模斜度，既满足金属压铸或者注塑成型的脱模要求，也能让骑手握持的时候手掌边缘与壳体曲面自然贴合，不会出现硌手的棱角，壳体下部的弧形收边完全贴合手把管的外圆轮廓，安装后与手把管之间的缝隙控制在0.5mm以内，既不会因为间隙过大进灰进水，

　　也不会因为间隙过小导致安装时卡滞、需要强行敲入损伤漆面。安装边界方面，壳体的总宽度控制在48mm，安装后不会超出车把两端的平衡堵头，也不会与相邻的离合手柄、刹车手柄支座发生运动干涉，油门转把装入壳体后，转把与壳体内壁的单边间隙预留0.8mm，保证低温环境下塑料件收缩后依然能够灵活转动，不会出现卡油门的安全隐患。结构强度设计上，壳体的壁厚均匀控制在2.5mm，在拉索穿出孔的位置做了局部加厚到3.5mm的加强筋处理，避免拉索长期拉扯导致孔位开裂，壳体外侧的凸台结构是为了匹配原车的手把装饰盖安装，凸台上的两个小凹点是装饰盖的定位卡点，安装装饰盖时不需要打胶，直接卡入即可固定，后期维护拆卸也很方便。实际使用场景中，

　　这款壳体不仅要满足日常城市通勤的使用需求，也要适配长途摩旅、非铺装路面行驶的振动工况，因此在建模阶段就做了模态仿真验证，壳体的固有频率避开了发动机怠速到常用转速区间的振动频率，不会出现高速行驶时壳体共振发麻的问题。从加工工艺角度看，这个壳体既可以采用铝合金压铸成型后做喷塑或者抛光处理，匹配复古机车的金属质感，也可以采用ABS工程塑料注塑成型后做烤漆处理，降低整车制造成本，两种工艺对应的模型拔模角度、壁厚参数都已经在结构中做了兼容，不需要二次修改结构就能切换生产工艺。对于维修替换场景来说，这款壳体的安装尺寸完全对标原厂配件，不需要对原车手把、拉索做任何改装，直接替换损坏的旧壳体即可，安装过程只需要松开手把平衡堵头，抽出旧壳体，穿好拉索和线束后将新壳体卡入定位点，再装回平衡堵头就能完成更换，全程不需要专用工具，普通骑手自己就能完成操作。
