电动自行车HTD5M同步传动滑轮结构

　　日常接触的民用电动两轮车传动系统里，同步带传动的静音、免维护优势正在逐步替代传统链条传动，这款适配HTD 5M齿形的传动滑轮，就是为小功率个人组装电动自行车设计的核心从动传动部件，区别于市售成品整车的一体式带轮，这款分体式结构的滑轮更适配DIY改装场景下的安装调试需求。

　　从实际使用场景来看，这类带轮主要匹配宽度15mm的HTD5M圆弧齿同步带，轮缘外侧的齿圈采用黑色耐磨非金属材质，啮合过程中能有效降低金属带轮与同步带啮合时的高频噪音，同时减少带齿的磨损速率，延长传动带的更换周期；轮体的支撑辐条采用多辐条镂空式金属结构，在保证轮体径向刚度、抗扭强度的前提下，尽可能削减了轮体自身的转动惯量，起步加速时不会因为从动轮惯量过大带来额外的动力损耗，对于小功率轮毂外装电机的改装车型来说，每一点转动惯量的削减都能直接反馈到续航表现的提升上。

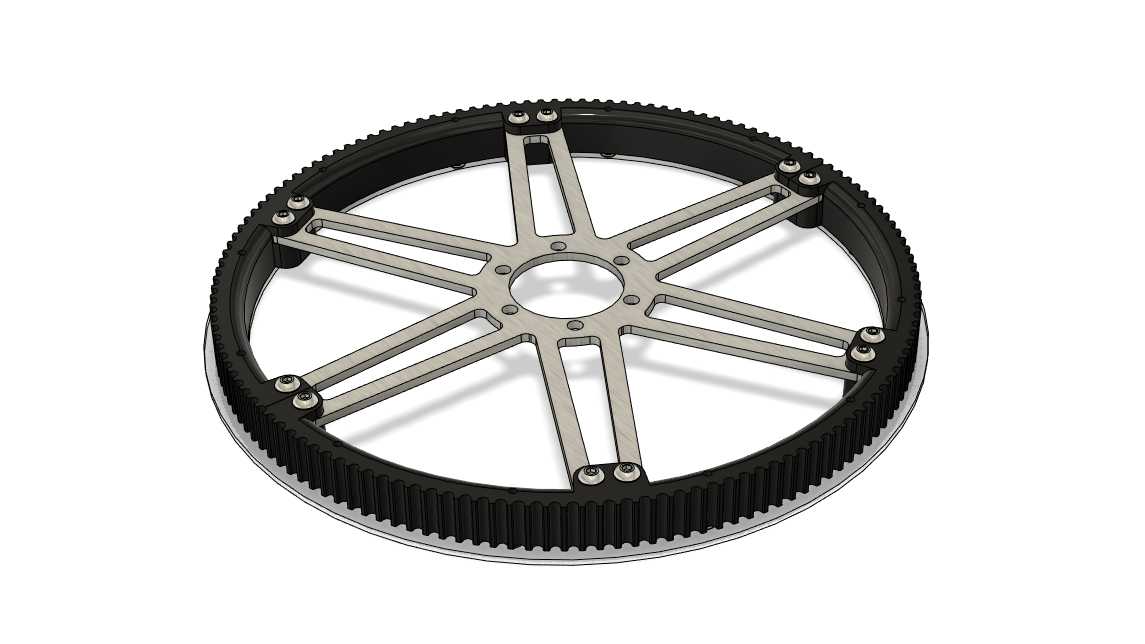

　　设计层面采用了分体式装配思路，齿圈与金属辐条轮芯通过周向均布的紧固件锁紧固定，而非传统的一体式注塑或铸造成型，这种结构的优势非常明确：当齿圈长期使用出现磨损、打齿等失效情况时，不需要更换整个带轮，仅需拆卸紧固件更换外圈齿圈即可，大幅降低后期维护的配件成本；同时金属轮芯的安装孔位采用多螺栓孔均布设计，适配市面上常见的多种后花鼓安装尺寸，不需要额外定制转接法兰就能直接装配，对于个人改装用户来说，不需要复杂的机加工工序就能完成装车。

　　安装边界上，这款带轮的中心定位孔匹配常规电动自行车后轴的轴径尺寸，周向安装孔的节圆直径覆盖了主流民用电动自行车后轮的安装孔位范围，轮体的轴向宽度控制在合理区间，装配后不会与车架后叉、刹车组件产生运动干涉；辐条采用对称式八辐布局，每根辐条都做了等强度的截面优化，从中心轮毂位置向外缘方向逐步调整截面厚度，既保证了大扭矩传递时的结构强度，避免急加速时辐条出现形变断裂，也不会因为冗余的材料增加轮体重量。

　　实际传动过程中，HTD5M齿形的圆弧齿廓能有效降低多边形效应，相比传统梯形齿同步带，高速转动时的传动更平稳，啮合冲击更小，非金属齿圈的阻尼特性还能吸收一部分传动过程中的振动，避免振动传递到车架上带来骑行不适感；轮体两侧设置了挡边结构，能防止同步带在高速运转、颠簸路面骑行时出现跳齿、脱带的问题，提升传动系统的可靠性，不需要额外加装带轮张紧防脱结构，简化了整车改装的结构复杂度。

　　从结构设计的细节来看，所有紧固件都采用沉头式安装，装配后螺栓头部不会突出轮体表面，避免转动过程中剐蹭同步带或者周边部件；中心轮毂位置做了加厚处理，能承受后轴锁紧时的轴向压紧力，长期使用不会出现轮毂位置的压溃变形；齿圈的齿形精度满足常规传动的公差要求，啮合时不会出现齿侧间隙过大带来的传动异响，也不会因为间隙过小导致带齿啮合卡滞、磨损加剧的问题。对于个人组装电动自行车的爱好者来说，这种兼顾强度、维护便利性与轻量化的传动滑轮，能很好满足日常通勤骑行的传动需求，相比市售的一体式金属带轮，在静音表现、维护成本上都有更明显的优势，也适配更多非标准车架的改装安装需求。
