杜卡迪摩托车后摇臂围场销轴结构

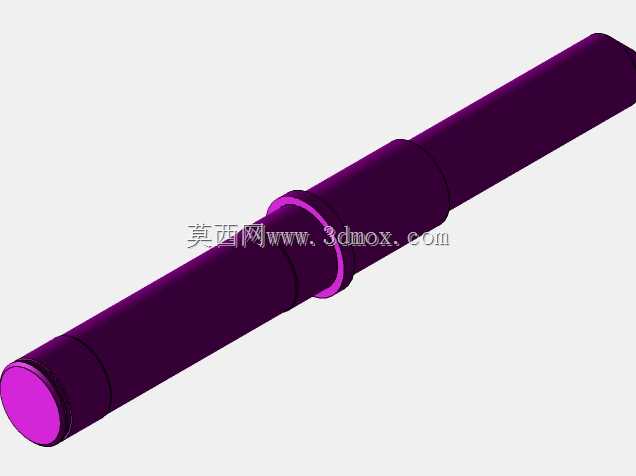

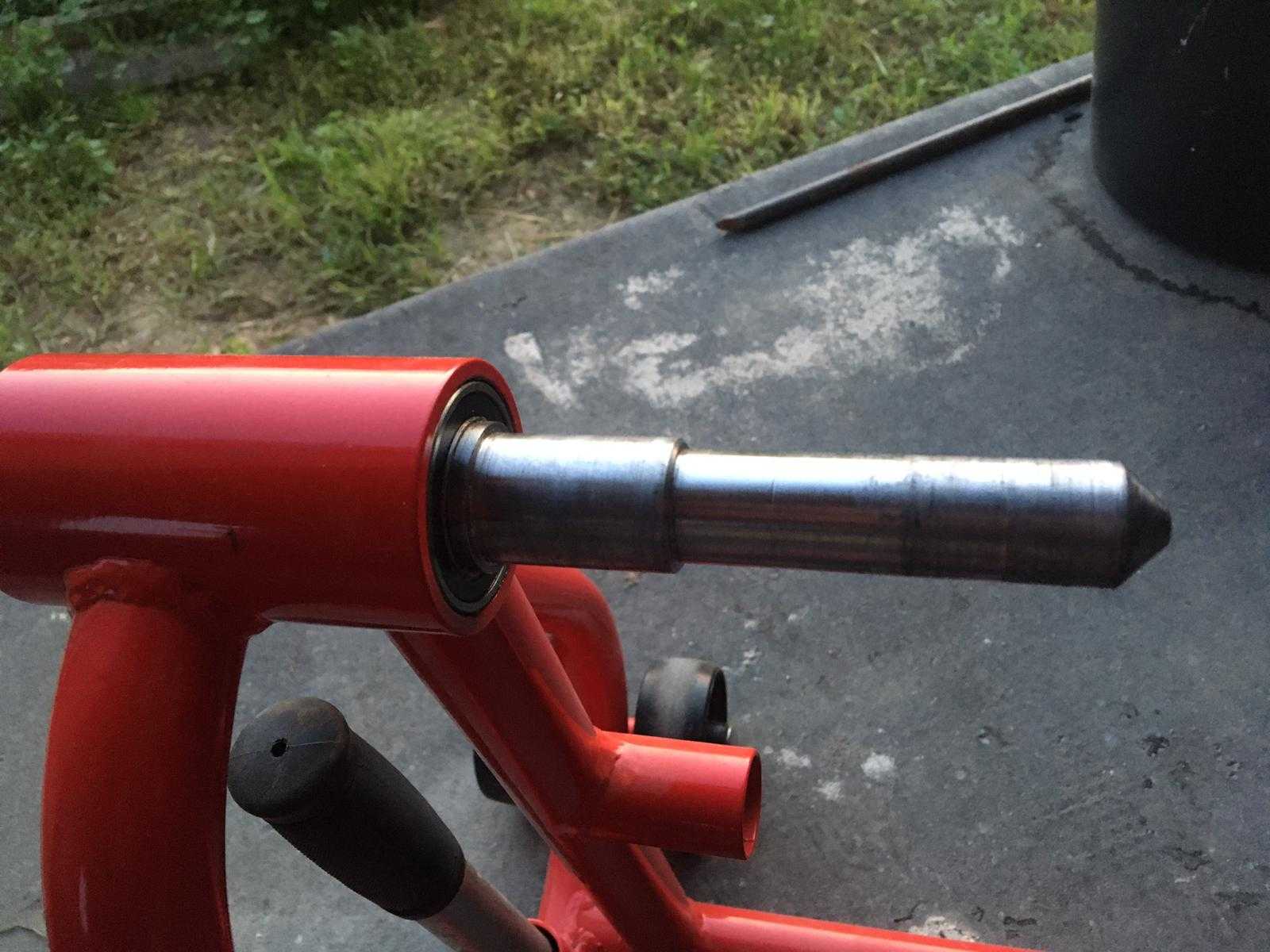

　　在两轮机车的底盘结构中，后摇臂与车架的铰接部件直接决定了行驶过程中后轮的运动轨迹约束精度，围场销作为该铰接位置的核心承载轴件，需要同时承受后轮传递的垂向冲击、加速时的扭矩反力以及过弯时的侧向载荷，其结构设计的合理性直接影响整车的操控响应与部件使用寿命。这款适配杜卡迪多款车型的swingarm围场销，采用阶梯轴的整体结构形式，轴身根据不同位置的配合需求设置了多段不同直径的轴颈，分别对应摇臂衬套的内孔配合面、车架铰接座的定位面以及轴端的锁紧固定位，各轴段之间通过圆角过渡，避免应力集中导致的轴件疲劳断裂。从实际装车场景来看，该销轴贯穿后摇臂前端的两个铰接衬套与车架尾部的安装座，轴端通过锁紧结构实现轴向定位，

　　确保摇臂绕销轴转动时不会出现轴向窜动，同时轴身与衬套的配合间隙控制在合理范围，既保证摇臂摆动的顺畅性，又不会因间隙过大导致行驶过程中后轮出现摆振。设计过程中，轴件的各段直径是根据对应位置的受力大小计算确定的，承载最大的中间段轴径最大，对应摇臂中部的受力传递位置，两端与车架座配合的轴颈直径稍小，同时在轴身设置了环形凹槽结构，用于安装密封圈或者限位卡环，阻挡泥水、灰尘进入铰接衬套内部，延长衬套的维护周期。安装边界方面，该销轴的总长度需要匹配对应车型后摇臂前端的铰接座开档尺寸，确保装入后两端不会突出安装座过多影响周边部件布置，各配合轴段的长度则对应衬套宽度与车架座的厚度，保证装配后各配合面完全贴合，不会出现局部承压过大的情况。

　　轴件的表面粗糙度根据配合性质做了区分，与衬套配合的工作表面粗糙度要求更高，减少相对转动时的磨损，非配合面的粗糙度要求适当降低，兼顾加工成本与使用需求。在实际维修与改装场景中，这类销轴属于底盘受力的关键部件，拆卸后需要检查轴身是否存在磨损台阶、变形或者裂纹，一旦出现磨损超差的情况需要及时更换，否则会导致后摇臂摆动间隙过大，高速行驶时后轮稳定性下降，影响骑行安全。建模过程中，需要严格还原各轴段的直径、长度尺寸，以及过渡圆角、环形槽的位置与尺寸，确保生成的三维模型可以直接用于虚拟装配验证，检查销轴与周边摇臂、车架、衬套等部件的干涉情况，也可以用于后续的有限元受力分析，验证轴件在极限载荷下的应力分布是否满足材料的强度要求，

　　避免设计阶段出现强度不足的问题。不同于普通的标准销轴，这类车型专用的围场销不需要设置额外的油孔或者油槽结构，因为其配合的衬套多为自润滑衬套，依靠衬套自身的润滑层实现转动副的润滑，因此轴身表面只需要保证足够的硬度与光洁度即可，不需要额外加工润滑结构。轴的两端做了倒角处理，方便装配时快速对准衬套与安装座的孔位，减少装配过程中对衬套内孔的刮擦损伤，同时也避免轴端的锐边割伤安装人员或者损坏周边的橡胶密封件。从结构适配性来看，这款销轴覆盖了杜卡迪从早年的748、848系列到后期的Hypermotard、Monster、Multistrada等多款带摇杆结构的车型，说明这些车型的后摇臂铰接位置的安装尺寸具备通用性，在配件选型时可以通过核对轴的总长、各段轴径以及固定位尺寸来确认是否适配目标车型，不需要完全依赖配件编号进行匹配。在三维建模的细节处理上，需要注意各轴段之间的同轴度要求，作为转动副的核心轴件，同轴度误差过大会导致摇臂转动卡滞，加速衬套的偏磨，因此模型中各段圆柱的轴线需要完全重合，过渡圆角的尺寸也要准确还原，避免应力集中位置的结构与实际产品出现偏差，影响后续的仿真分析结果准确性。
