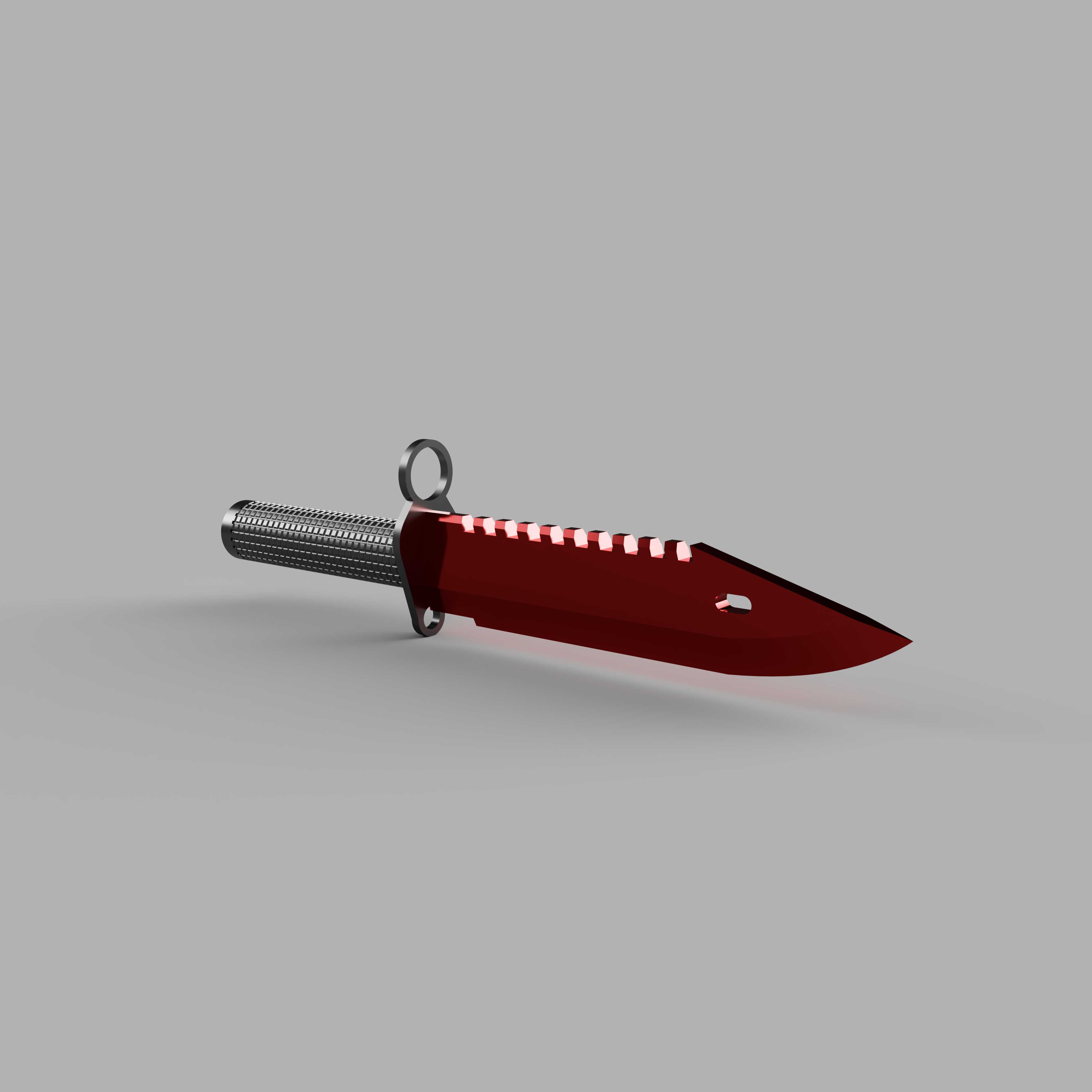

M9刺刀结构三维数字建模作品

　　本次建模的M9刺刀结构，核心围绕军用刺刀的实际使用场景展开设计还原，首先从装具适配维度来看，该刺刀的刀柄尾部设置有标准枪口环与卡槽结构，可直接适配对应制式步枪的枪口装置与刺刀座，安装时无需额外调整附件，枪口环内径与制式步枪枪口外径的配合公差控制在0.1mm以内，既保证安装后无旷量，也能在需要快速拆卸时单手完成解锁操作，适配野外作战、枪械训练、礼仪执勤等多场景下的装拆需求。从功能特性层面拆解，刀身部分采用了穿刺为主、兼顾切削的几何构型，刀背位置设计有分段式锯齿结构，可满足野外环境下切割绳索、修整木质掩体构件、锯断薄金属线材的使用需求，刀身靠近刀尖位置开有长圆形血槽，既能够减轻刀身整体重量，也可在穿刺动作中降低刀身与目标的接触阻力，

　　同时提升刀身的结构刚性，避免侧向受力时出现弯折变形。刀柄部分采用滚花纹理的防滑设计，握持区域的直径经过人体工学优化，戴战术手套操作时也能获得足够的摩擦力，不会因为沾水、沾泥出现打滑脱手的问题，刀柄尾部的金属挂环可连接枪绳或者装具挂扣，避免行军过程中刀具遗失。设计思路上，建模过程优先还原各部件的装配关系，刀身与刀柄的连接采用穿心柄结构，刀芯贯穿整个刀柄内部后在尾部铆接固定，保证连接强度能够承受劈砍、穿刺时的冲击力，各部件的倒角处理完全参照实物的工艺要求，刀刃部分的刃口角度控制在20度左右，兼顾锋利度与刃口强度，锯齿部分的齿形角度与间距经过优化，切割硬质材料时不易卡齿。外形尺寸与安装边界方面，整刀全长控制在300mm左右，

　　其中刀身长度约180mm，刀柄长度约120mm，刀身最大宽度30mm，厚度6mm，安装到步枪上时，刺刀整体突出枪口的长度约170mm，不会影响步枪正常射击时的枪口焰导流，也不会在加装消音器等枪口附件时产生干涉，刀鞘适配的挂装结构可兼容标准战术腰带的挂点，挂装后刀具的重心位于刀柄与刀身衔接位置，行走时不会出现过度晃动的问题。从结构细节来看，护手位置的挡边高度经过优化，握持时手部不会因为用力过猛滑向刀刃位置造成割伤，刀身表面的氧化层处理结构也在建模中做了还原，对应实物表面的哑光防锈质感，避免强光反射暴露位置。该模型可用于军用装具结构教学、战术装具设计参考、影视道具三维预演等场景，建模过程中对各部件的壁厚、

　　连接位置的应力集中点都做了对应还原，能够直接用于后续的结构仿真验证，或者3D打印样件进行装配测试，各部件的拆分结构完全按照实物的装配逻辑制作，可拆解为刀身、护手、刀柄握片、尾部固定件、挂环五个独立部件，每个部件的连接卡扣、定位槽都有准确的结构体现，不存在干涉或者无法装配的结构问题。
