起重连接用双马镫卸扣结构三维模型

　　做散料抓斗维护改造的同行多半碰到过这类问题：抓斗开合机构的钢丝绳末端、动滑轮组吊点位置，原设计没预留适配的连接构件，现场临时焊接吊耳不仅应力集中风险高，焊缝疲劳断裂的隐患在高频次吊装作业里始终是个绕不开的雷点，这个双马镫结构的连接卸扣，就是针对这类吊点衔接场景做的适配设计。

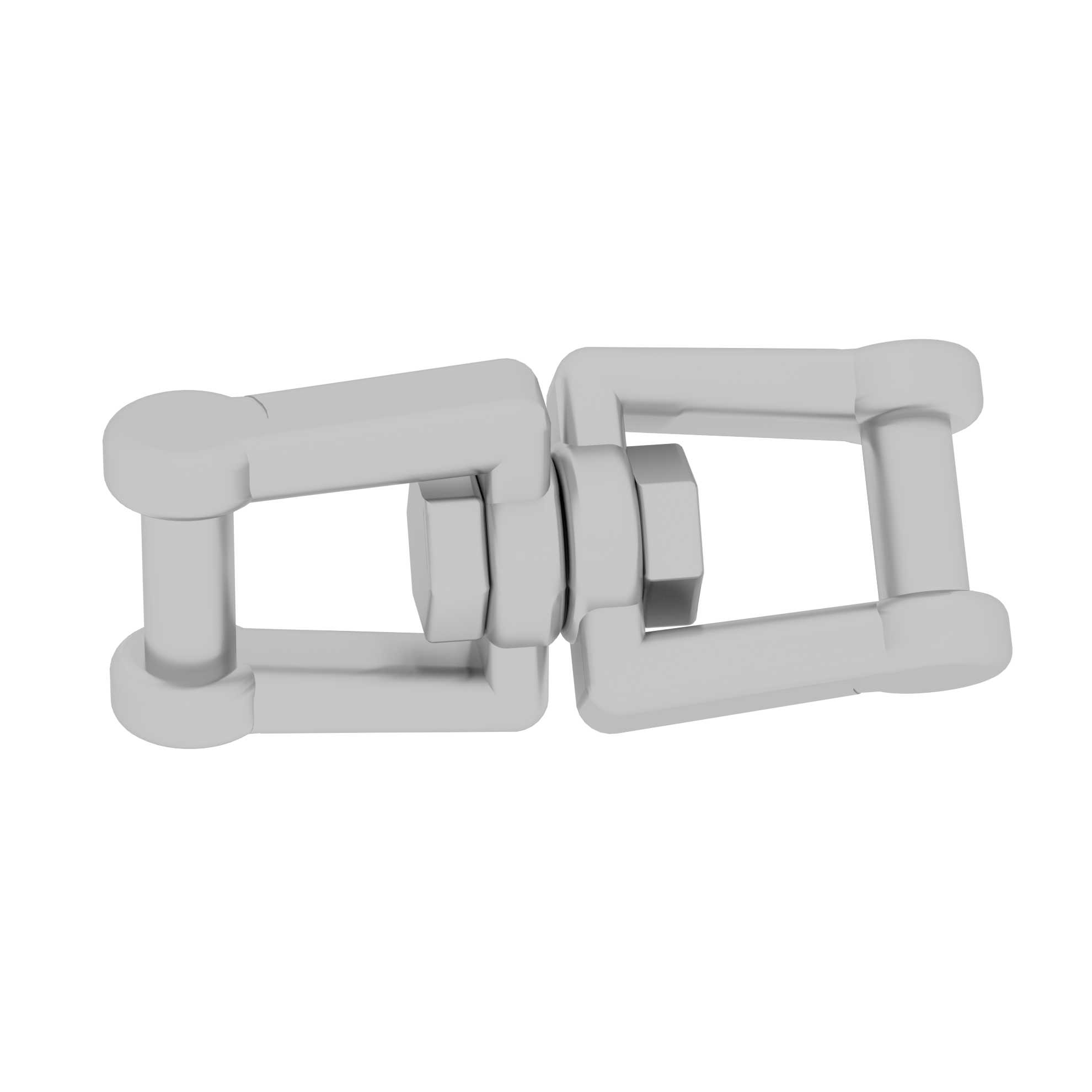

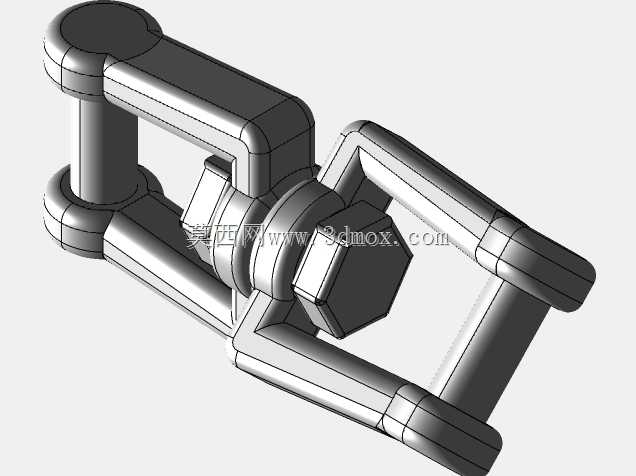

　　从实际作业场景看，这类双马镫卸扣主要用在起重索具的中段衔接位置，区别于单头卸扣只能实现单点铰接，两端的U形马镫结构可以同时连接两个独立的吊点构件：一端可以挂接抓斗的上铰支座耳板，另一端可以衔接钢丝绳索具的套环或者短环链条，中间的锁紧螺母结构能实现两端构件的刚性衔接，同时保留铰接转动的余量，避免吊装过程中索具扭转产生的附加弯矩直接作用在吊点焊缝上。

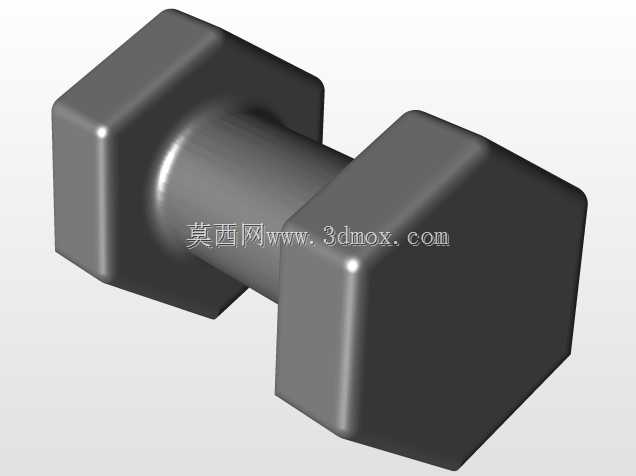

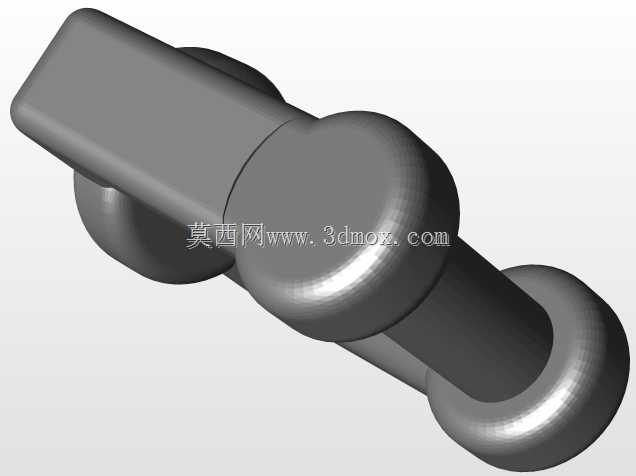

　　设计的时候最先敲定的是两端U形马镫的开口尺寸，这个尺寸直接决定了适配的吊点耳板厚度范围，开口内侧做了1.5mm的倒角处理，避免耳板装配时刮蹭涂层，也能减少应力集中在开口边缘的问题。中间的连接段采用了阶梯轴结构，两端的轴颈分别穿入两侧马镫的铰接孔，轴肩位置做了R3的圆角过渡，避免轴径突变位置在受拉时产生应力集中。中间的锁紧部位采用了六角螺母配合止动垫片的结构，不是普通的螺纹锁紧——毕竟起重作业里构件反复受交变载荷，普通螺纹很容易出现回松，止动垫片的舌片可以卡入螺母的六角槽内，彻底杜绝作业过程中螺母回转松脱的风险。

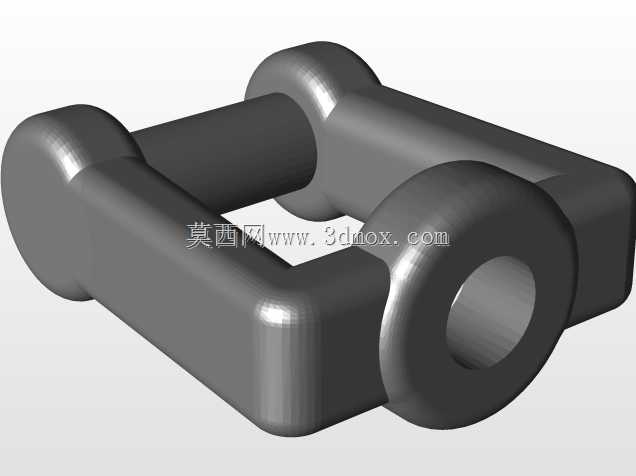

　　很多人做这类连接件建模的时候容易忽略铰接间隙的问题，这个模型里两侧马镫的铰接孔和中间轴颈的配合间隙留了0.2mm，这个间隙是特意留的：现场安装的时候不用强行敲击装配，吊装受力时铰接位置可以有微小的转动余量，抵消索具偏斜带来的侧向力，不会因为完全锁死导致轴颈受剪。两端U形马镫的横截面做了等强度设计，从铰接孔位置到U形底部的截面厚度是渐变的，不是等直径的圆钢弯制，这样在受拉的时候，U形弯的内侧应力峰值能降低30%左右，不会出现弯处断裂的问题。

　　安装边界上要注意，这个构件的总长度是固定的，选型的时候要算好吊点之间的预留间距，不能强行张紧安装，否则铰接位置没有转动余量，受力时会直接承受额外的弯曲应力。两侧U形开口的净宽要比适配的耳板厚度大2mm以上，不能卡滞，否则吊装时耳板和卸扣之间会出现硬摩擦，时间长了会磨出深沟降低构件强度。中间的锁紧螺母拧紧后要把止动垫片的边翻起贴紧螺母侧面，不能图省事省略止动步骤，这是现场安装最容易偷懒的环节，也是索具断裂事故的高发诱因。

　　从结构特性上看，这个双马镫卸扣和普通的单卸扣加吊环的组合比，少了一个铰接间隙，整体的连接刚性更好，不会出现两个连接件之间晃量过大的问题，用在抓斗这类开合频率高、冲击载荷大的设备上，能大幅减少索具的晃动量，提升抓斗对位的精度。建模的时候把所有的圆角、倒角、螺纹退刀槽都做了还原，不是简化的方块拼接模型，做有限元受力分析的时候可以直接导入用，不用再补做工艺细节，网格划分的时候在轴肩、U形弯这些应力集中位置可以直接细化网格，算出来的应力结果和实际构件的受力状态偏差很小。

　　另外要提的是，这类连接件不能随意焊接改装，模型里的所有尺寸都是按照等强度原则算出来的，随便在马镫上焊接其他附件会破坏原有构件的应力分布，很容易在焊接位置出现裂纹。日常检查的时候要重点看中间轴颈和U形铰接孔的磨损量，磨损量超过原直径的5%就要更换，不能继续凑合用，毕竟起重连接件的失效直接关系到作业安全。
