CTM安全开关配套EUCHNER操动件结构设计

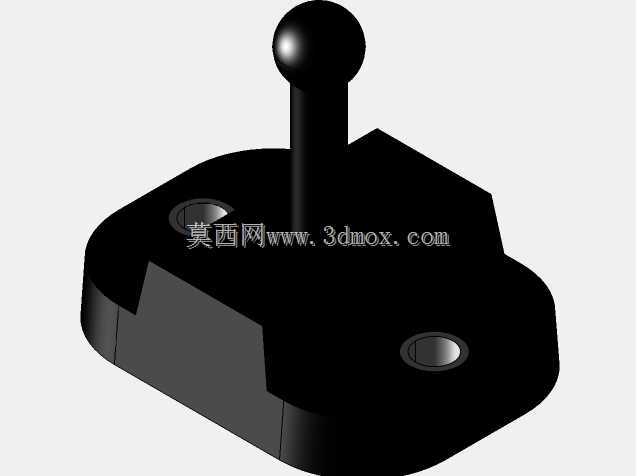

　　在工业设备的安全防护回路设计中，这类配套CTM系列安全开关的操动件是触发安全联锁信号的核心机械部件，常见于设备安全门、防护围栏的活动段位置，当防护门闭合到位时，操动件插入安全开关的触发腔，内部感应元件接收到位置信号后才会允许设备启动运行，一旦防护门被异常开启，操动件脱离触发位置，安全开关会立刻切断设备的动力回路，避免操作人员误入运行区域引发机械伤害。从结构设计逻辑来看，这款操动件采用一体式刚性结构，顶部的球形操作头是手动扳动的施力部位，球面设计能够让操作人员在戴劳保手套的场景下也能顺畅施力，不会出现棱角硌手或者施力打滑的问题，操作杆与底部安装基座采用一体化成型结构，避免了拼接结构带来的装配间隙，

　　长期反复扳动也不会出现杆体松动偏移的问题，保证每次插入开关的位置精度一致。底部的安装基座做了切边异形轮廓设计，两个对称布置的安装沉孔分布在基座对角位置，沉孔深度刚好能够容纳内六角圆柱头螺钉的头部，安装完成后螺钉头不会突出基座表面，避免和周边的防护门结构产生刮蹭，安装孔的孔距公差控制在±0.1mm范围内，和安全开关的安装基准对齐后，操动件的插入行程能够完全匹配开关内部触发结构的动作行程，不会出现插入不到位导致信号误判，或者插入过深顶坏开关内部元件的问题。基座的侧边做了定位止口结构，安装时可以卡在防护门的预加工卡槽内，不需要额外做定位调整就能保证操动件的伸出方向和开关的插入方向同轴，降低现场安装的调试难度，

　　哪怕是没有经过专业装配培训的现场维护人员，也能快速完成更换安装。从实际应用场景来看，这类操动件多用于冲压设备、自动化装配线、机器人工作站的安全防护门上，这类场景下设备的启停频率高，安全门每天的开合次数可能达到上百次，对操动件的耐磨性能有很高要求，这款操动件的外露表面做了硬化处理，长期和安全开关的插入口摩擦也不会出现明显的磨损量，避免因磨损导致配合间隙变大，触发位置偏移引发安全回路误动作。在三维建模过程中，需要重点关注安装基座的轮廓边界尺寸，两个安装孔的中心距必须和配套安全开关的安装参数严格对应，操作杆的伸出长度要根据防护门和开关的安装间距做适配，伸出过长会导致防护门关闭时操动件提前顶到开关本体，

　　伸出过短则会导致门体完全闭合后操动件插入深度不足，开关无法输出正常的闭合信号。另外操作杆和基座的过渡位置做了圆弧倒角处理，避免应力集中导致长期扳动后杆体根部断裂，球形操作头和杆体的连接位置也做了平滑过渡，没有尖锐棱角，手动操作时不会划伤操作人员的手部。在设备选型阶段，结构工程师需要根据防护门的厚度、开关的安装位置来确认操动件的安装高度，基座的厚度尺寸要匹配防护门的板材厚度，安装后基座和门体表面完全贴合，不会出现悬空安装的情况，保证整体结构的刚性。这类操动件虽然是安全开关系统里的小型配套部件，但它的尺寸精度、结构刚性直接决定了整个安全联锁系统的可靠性，哪怕是零点几毫米的位置偏差，都可能导致安全开关无法正常触发，给设备运行留下安全隐患，所以在建模时每一处配合尺寸都要严格按照配套开关的参数来设定，安装孔的位置度、操作杆的同轴度都要满足对应的公差要求，才能保证现场安装后能够稳定可靠地运行。
