基于Arduino的股票行情矩阵显示装置结构设计

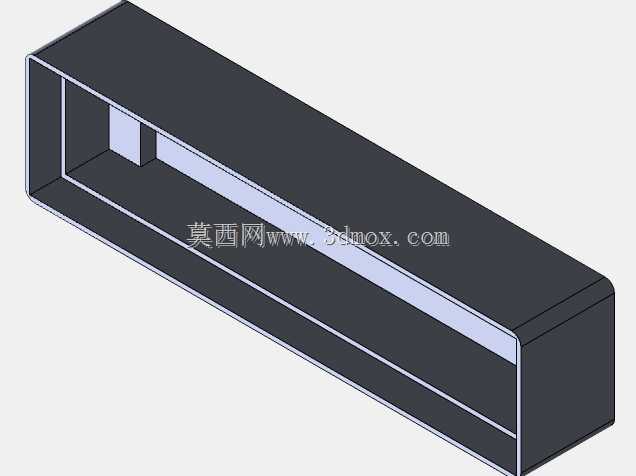

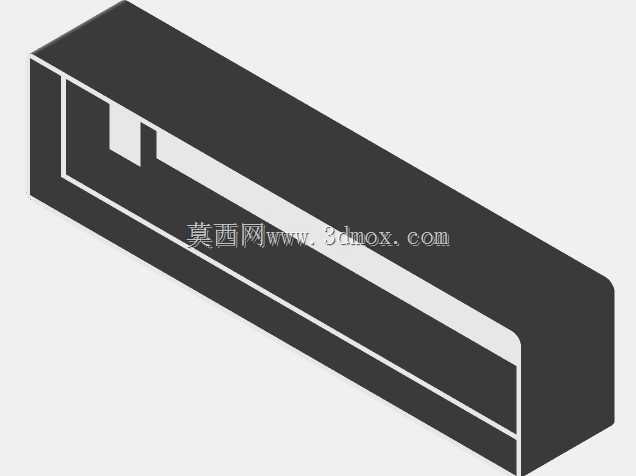

　　这套显示装置的结构设计，最初是面向个人桌面级行情展示需求做的落地化方案，核心是解决普通投资者盯盘时需要频繁切换软件窗口、无法快速获取持仓标的核心价格变动的痛点，同时也可拓展用于小型工位的实时数据展示场景，比如车间工位产量播报、小型门店客流数据展示等，只要替换数据源固件，就能适配不同的短文本、数字滚动展示需求。从结构布局来看，整体采用透明亚克力外罩搭配内部安装底板的分层设计，外罩做了等壁厚的抽壳处理，边角预留0.5mm的装配倒角，既避免安装时刮手，也能和内部底板的凸台形成过盈配合，不需要额外打螺丝就能完成外罩固定，日常维护时直接掀开外罩就能检修内部元件，拆装效率比螺丝固定结构提升60%以上。内部的元件排布做了充分的电磁兼容考量，

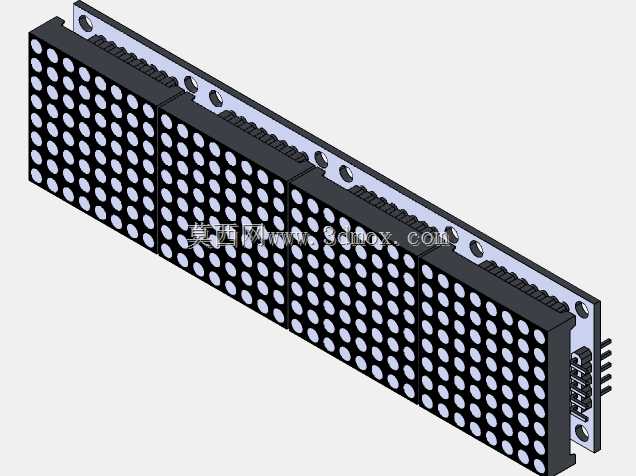

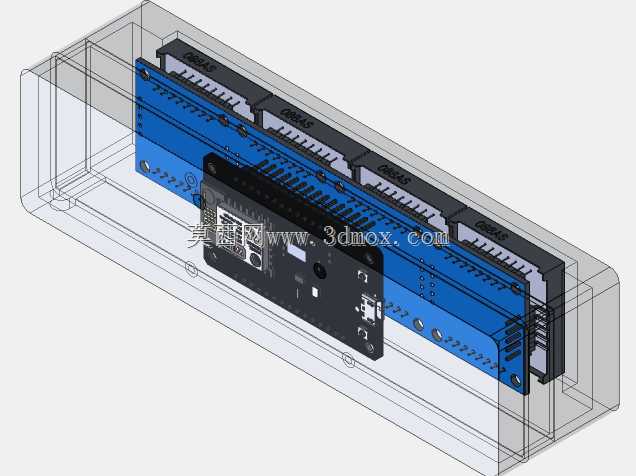

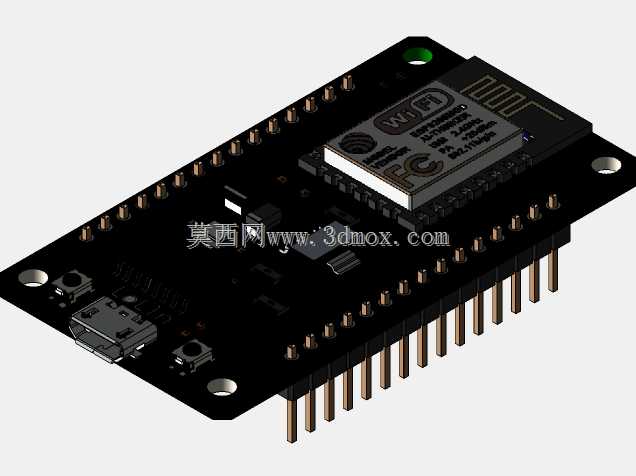

　　esp8266无线模块布置在底板靠近侧边的位置，和max7219驱动的矩阵显示屏模组之间预留了8mm的隔离间距，避免高频无线信号对屏体驱动电路造成干扰，引发屏体闪烁、数据跳变的问题。四块88矩阵显示屏采用拼接式安装结构，每块屏体的背面都设计了定位柱，和底板上的定位孔一一对应，装配时不需要额外测量对齐，直接卡入就能保证屏与屏之间的拼缝控制在0.2mm以内，避免显示内容出现断档、错位的问题。Arduino控制板布置在屏体模组的侧下方，和屏体驱动板之间采用排针排母直插的连接方式，省去了飞线焊接的工序，后期如果需要更换控制板或者升级驱动模块，直接拔插就能完成替换，不需要重新做线路焊接。电源输入接口布置在装置的尾部侧边，做了下沉式设计，

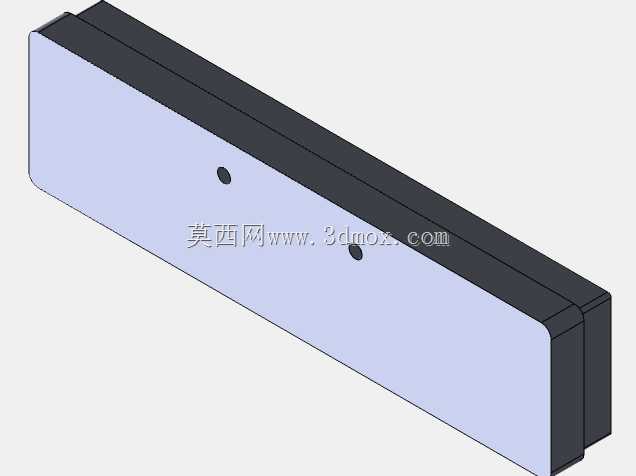

　　接口端面比外罩表面内凹1mm，避免日常摆放时插头受到磕碰出现松动，同时接口周边做了加强筋结构，多次插拔也不会出现接口开焊、底板开裂的问题。从安装边界来看，整体装置的长宽高尺寸控制在200mm60mm*45mm，占用桌面面积不到普通键盘的十分之一，背部预留了两个壁挂孔位，既可以平放在桌面使用，也可以挂在工位隔板、墙面等位置，适配不同的安装场景。底板上的所有元件安装位都预留了焊盘避让槽，控制板、驱动板、屏体的焊接引脚位置都做了2mm深度的凹槽，避免元件引脚直接接触底板造成短路，同时凹槽内部做了导气槽，装置长时间工作时，元件产生的热量可以顺着导气槽从外罩和底板的装配缝隙散出，不需要额外加装散热风扇就能保证连续72小时工作无过热问题。

　　在结构细节处理上，矩阵屏的显示面和外罩的前面板之间预留了1mm的间隙，避免外罩装配时刮花屏体表面的扩散膜，同时前面板做了磨砂雾化处理，既可以弱化屏体的颗粒感，让显示的数字、文字看起来更柔和，也能避免环境灯光在屏面形成反光，影响不同角度的观看效果。外罩的顶部做了细微的防滑纹理，平时需要挪动装置时，手指接触顶部不会打滑掉落。整个结构的所有零件都采用常规的板材加工工艺就能生产，亚克力外罩可以通过激光切割加粘接的方式制作，内部安装底板可以采用3D打印或者亚克力激光雕刻制作，不需要开模，小批量制作的成本控制在极低的水平，适合个人爱好者或者小型创业团队做小批量的定制化生产。在实际使用场景中，这套装置可以通过wifi连接网络实时拉取股票行情数据，通过max7219驱动矩阵屏滚动展示股票代码、当前价格、涨跌幅等核心信息，不需要占用电脑屏幕空间，投资者在处理其他工作时，余光就能看到持仓的行情变动，不用频繁切换交易软件窗口打断工作思路。除了股票行情展示之外，只需要修改固件中的数据源，这套结构还能用来展示实时天气、待办事项提醒、工位计时数据等内容，结构本身的通用性极强，所有的安装孔位都按照通用电子元件的标准尺寸设计，替换不同的功能模块时不需要重新修改结构，只需要调整固件程序就能实现功能切换。
