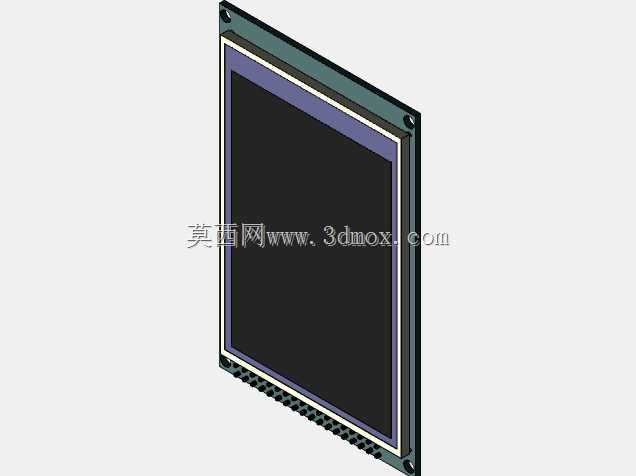

适配Arduino Mega2560的3.5寸无触摸显示屏

项目分类:显示屏 发布时间:2022-03-16 ID:578608
  • 适配Arduino Mega2560的3.5寸无触摸显示屏

  在嵌入式开发与小型智能设备的搭建场景里,显示模块是人机交互链路里不可或缺的硬件载体,这款适配Arduino Mega2560开发板的3.5寸无触摸显示屏,主要面向不需要触控交互、仅需可视化参数输出的项目场景,比如小型环境监测终端的数值展示、简易工业控制节点的状态回显、学生电子设计竞赛里的作品信息呈现、桌面级小型测试设备的运行数据展示等,这类场景往往不需要复杂的触控输入操作,仅需要稳定的画面输出能力,无触摸的设计也能在一定程度上降低硬件成本,同时避免误触带来的操作干扰。

  从功能特性来看,这款显示屏采用并行接口与主控板连接,能够保证画面刷新的流畅度,满足静态参数显示、简单动态波形绘制这类常规嵌入式显示需求,屏幕本身采用TFT显示材质,色彩表现能够覆盖常规工业与DIY场景的显示要求,可视角度能够满足设备正面操作时的观看需求,不需要额外调整屏幕角度就能清晰读取显示内容。无触摸的结构设计,让屏幕表层没有额外的触控层覆盖,一定程度上提升了画面的通透度,同时也减少了触控层带来的硬件故障点,在一些存在轻微粉尘、少量油污的非严苛工业现场,也能保持稳定的显示性能,不会因为触控层的积污导致误触发问题。

  设计思路上,这款模组采用板载一体化的结构设计,将屏幕面板、驱动电路、连接排针整合在同一块PCB基板上,不需要额外搭配驱动转接板,用户在进行结构装配时,只需要考虑整块模组的安装空间即可,不需要额外预留驱动板的安装位置,也不需要处理屏幕与驱动板之间的软排线连接,降低了装配的复杂度。PCB板的边缘预留了标准安装孔位,孔位位置与Arduino Mega2560开发板的安装孔位做了适配,既可以直接叠装在开发板上方,通过排针直接与开发板的IO口连接,也可以通过排线延长安装,固定在设备的面板位置,适配不同的设备结构布局。排针引脚的定义完全匹配Arduino Mega2560的对应IO口,不需要用户额外进行引脚飞线转接,降低了硬件接线的出错概率。

  外形尺寸与安装边界方面,整块模组的轮廓尺寸围绕3.5寸显示面板做了紧凑化设计,PCB板的边缘超出屏幕面板的距离控制在最小范围,尽可能压缩模组的整体占用空间,屏幕有效显示区域位于模组的中心位置,面板四周的黑边宽度控制在装配需求的最小尺寸,既能够保证屏幕与前壳面板的贴合密封,也不会造成额外的空间浪费。模组的厚度方向,从屏幕表面到PCB板背面的排针顶端,整体厚度控制在嵌入式小型设备的常规安装厚度范围内,在进行设备外壳设计时,只需要在前壳对应位置开出匹配显示区域的视窗,预留出PCB板的安装沉台,将模组通过螺丝固定在沉台位置,就能保证屏幕表面与前壳面板齐平,既美观也能避免屏幕边缘积灰。安装孔的孔径适配常用的M2/M2.5固定螺丝,孔位距离板边的距离符合常规电子模组的安装规范,用户在设计安装结构时不需要做特殊的孔位定制,直接按照通用电子模组的安装标准设计固定柱位置即可。在进行叠装使用时,模组排针的长度刚好能够插入Arduino Mega2560的对应排座,插装后两块板之间的预留间隙能够保证散热空间,不会因为板件贴合导致芯片散热不畅,同时也不会因为间隙过大造成整体结构松散。

  在实际选型使用时,这款无触摸显示屏适合那些对交互要求简单、追求硬件稳定性与装配便捷性的项目,相比同尺寸带触摸的显示屏,它的结构更简单,硬件驱动更易适配,装配时不需要考虑触摸排线的弯折与固定,也不需要在外壳上为触摸操作预留额外的操作空间,对于仅需输出显示内容的设备来说,是兼顾成本与可靠性的选择。建模时还原了模组的所有结构细节,包括PCB板的边缘倒角、安装孔的沉台结构、排针的具体尺寸与位置、屏幕面板的分层结构,能够直接导入到设备整体装配模型中进行干涉检查,验证安装空间是否匹配,提前发现结构设计里的尺寸冲突问题,减少实物打样时的修改成本。
