摩托车方向把上联板连接结构

　　日常两轮摩托车的转向系统里，上联板是衔接前减震器与方向把的核心承载构件，很多摩友俗称的车把三角台上部结构，就是这类零件。它的核心作用首先是固定两根前减震的上端位置，保证左右减震的平行度与安装同轴度，避免骑行过程中减震出现偏磨、转向卡滞的问题，同时还要为方向把提供可靠的安装基准，传递骑手施加的转向力矩，把手部的操作力精准传导到转向柱，带动前轮完成转向动作。

　　从结构设计来看，这个零件采用分体式夹持思路，左右两侧的环形抱箍结构对应前减震的上安装位，抱箍上预留的螺栓过孔可以通过锁紧螺栓收紧抱箍内径，抱紧减震外管，这种无键夹持的设计既方便整车装配时调整车把高度与前减震的伸出量，也能在车辆受到正面冲击时，通过抱箍的微小形变吸收部分冲击能量，避免硬连接导致的应力断裂。中间的连接桥部分做了不等厚的加强筋设计，在转向受力最大的区域加厚截面，非受力区域做了挖空减重处理，兼顾结构强度与轻量化要求，毕竟摩托车前部的簧下质量直接影响转向手感与骑行操控性，过重的上联板会让转向变得笨重，高速行驶时车把的震动反馈也会更明显。

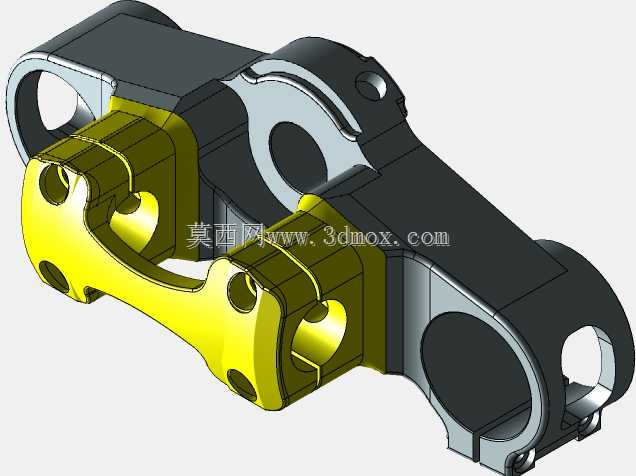

　　中部突出的黄色夹持结构是方向把的固定座，采用上下对夹的安装方式，适配常规直径的变径或等径摩托车方向把，夹持面做了微弧面处理，和车把钢管的外圆完全贴合，避免夹紧时出现点接触导致车把被夹变形，同时夹持座的安装位置做了偏心设计，可以根据不同车型的骑行三角需求，调整车把的前后安装位置，适配街车、复古车、旅行车等不同车型的骑行姿态要求。零件上所有的安装孔位都做了倒角处理，避免螺栓装配时出现应力集中，孔位的位置度公差控制在0.1mm以内，保证装配时减震与车把的安装位置准确，不会出现装配错位导致的转向偏斜问题。

　　从安装边界来看，两侧抱箍的中心距对应常规43/47mm直径的前减震器安装尺寸，抱箍的轴向高度足够提供充足的抱紧摩擦力，即使在急刹、剧烈颠簸的工况下，也不会出现减震相对于上联板滑移的问题。方向把夹持座的内孔直径适配22mm标准车把直径，也可以通过更换衬套适配28mm变径车把，安装时螺栓的锁紧扭矩需要控制在22-25N·m，既要保证足够的夹紧力，也不能因为扭矩过大夹裂铝合金基体或者挤变形车把钢管。零件的整体外形做了流线型过渡，没有尖锐的棱角，既符合摩托车外观件的审美要求，也能避免骑行过程中棱角对骑手造成磕碰伤害。

　　在实际工况中，这个零件需要承受多维度的交变载荷，转向时的扭转力矩、刹车时的纵向冲击力、颠簸路面带来的垂直震动，都会作用在这个零件上，所以设计时在抱箍与连接桥的过渡位置做了大圆角过渡，避免应力集中导致的疲劳断裂，材料选用常用的锻造铝合金，经过T6热处理后强度足够应对日常骑行的所有工况，表面的阳极氧化处理既可以提升耐腐蚀性，也能增加外观质感。很多改装市场的上联板会在这个基础结构上做更多的减重挖空，或者调整夹持座的偏移量来改变骑行三角，但核心的抱箍夹持、桥体承载的设计逻辑是一致的，都是为了在保证结构可靠性的前提下，提升转向操控的精准度，优化骑行体验。
