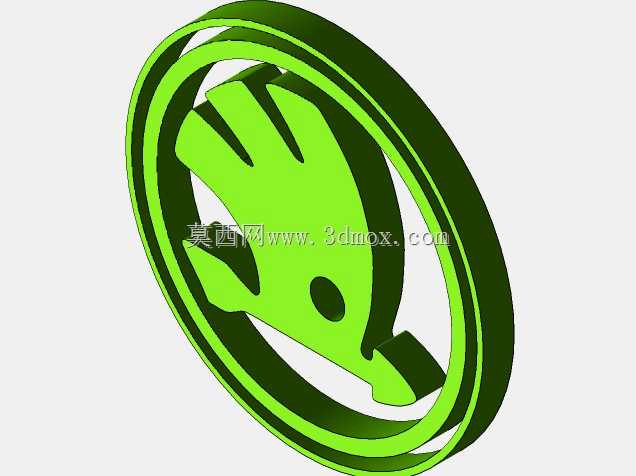

斯柯达品牌飞箭标识立体结构设计

　　该标识的立体结构设计首先围绕品牌视觉识别的落地需求展开，作为整车外饰与内饰品牌展示的核心视觉构件，其安装场景覆盖前脸进气格栅中央、尾门牌照框上方、方向盘中央盖板、轮毂中心盖等多个位置，不同安装位的结构厚度、固定方式存在明确差异，建模过程中针对不同安装场景预留了对应的安装卡扣位、背胶贴合平面以及定位销孔，确保标识在不同曲面安装基底上都能实现贴合无翘边。从结构设计思路来看，标识采用双层环形嵌套加中心飞箭造型的分层结构，外层圆环与内层飞箭主体采用高低差0.8mm的阶梯式设计，既保证视觉上的层次感，也能在注塑成型过程中减少壁厚不均导致的缩痕问题，飞箭造型的羽翼边缘做了R0.3mm的圆角过渡，避免锐边在后续电镀、喷漆工艺中出现流漆、

　　镀层不均的缺陷，同时也能消除安装使用过程中锐边划伤的风险。标识的整体外轮廓为正圆形，常规装车版本的外圆直径根据安装位不同分为80mm（前格栅）、65mm（尾门）、45mm（方向盘）、32mm（轮毂盖）四个主流尺寸规格，建模时采用全参数化驱动，可通过调整外圆直径参数快速适配不同安装位的尺寸需求，所有特征的比例关系严格遵循品牌视觉规范，飞箭羽翼的张开角度、圆环的宽度比例、中心圆点的位置偏移量都和官方品牌手册的平面标识参数完全对齐，避免出现视觉变形。从实际使用的功能特性来看，立体标识的背面设计有均匀分布的3M背胶贴合网格筋，筋条高度0.5mm，既可以增强背胶的附着面积，也能在粘贴时排出胶面与安装基底之间的空气，避免长期使用后出现鼓包、

　　脱落问题，针对前格栅安装的版本，背面额外设计了两个直径2mm的定位插销，与格栅上的预装孔位配合，可实现安装时的快速定位，避免粘贴位置偏移。建模过程中对标识的壁厚做了统一控制，整体壁厚保持1.2mm，环形结构的内侧做了均匀的减胶处理，避免厚壁位置在注塑成型时出现气泡、缩水等成型缺陷，飞箭造型与环形结构的连接位置做了加厚的过渡筋，提升整体结构强度，避免车辆行驶过程中受震动、飞石冲击出现断裂脱落的问题。针对不同工艺的适配需求，模型将外层圆环与中心飞箭拆分为两个独立的实体特征，可直接导出用于双色注塑或者分件电镀的生产加工，外层圆环做亮面镀铬处理时，飞箭部分可单独做哑光黑或者品牌绿色的喷涂处理，无需额外做遮罩治具的拆分设计，

　　能有效降低后续生产的工艺成本。在安装边界的适配设计上，模型的安装贴合面根据不同安装位的基底曲面做了对应的曲率匹配，前格栅安装版本的背面贴合面匹配进气格栅的微弧曲面，尾门安装版本的背面贴合面匹配尾门钣金的折边曲面，确保标识粘贴后与基底完全贴合，缝隙均匀控制在0.1mm以内，避免雨水、灰尘进入缝隙长期积存导致标识背胶失效、镀层腐蚀。
