摩托车上联板护目镜连接结构

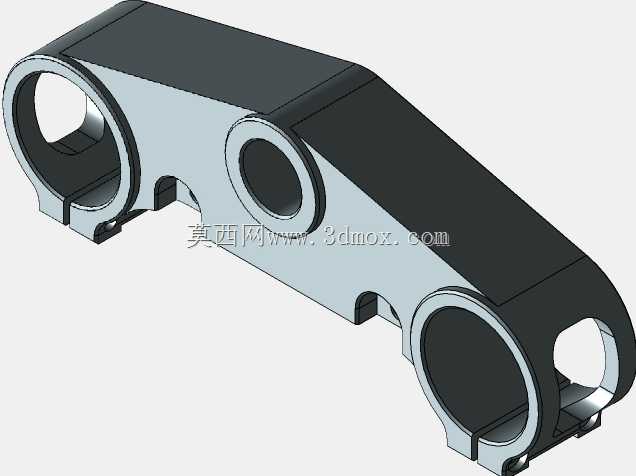

　　日常做摩托车转向系统配套结构设计时，这类上联板护目镜连接构件是手把区域集成度较高的承载件，很多人容易把它和普通方向把压块混淆，实际上它同时承担了前减震上端定位、手把安装基准、护目镜铰接支座三个核心功能，在跨骑车型的手把前端布局里，这个零件的安装精度直接影响转向手感和骑行时的护目镜翻转顺畅度。先从安装边界说起，这个构件两端的大尺寸通孔是和前减震器上三星安装位配合的，孔壁做了开口开槽结构，配套锁紧螺栓收紧时能产生均匀的抱紧力，不会因为长期骑行的路面振动出现减震杆松动位移，两个大孔的同轴度公差在建模时要控制在0.05mm以内，不然装配后会出现减震杆卡滞，转向时左右阻尼不一致的问题。中间偏上的小圆孔是护目镜翻转臂的铰接轴安装位，孔位的位置度要结合护目镜翻转的运动包络来校核，既要保证护目镜放下时能完全覆盖骑行视线区域，翻起时不会和手把上的控制按键、离合刹车手柄产生运动干涉，还要预留足够的垫片安装空间，避免长期翻转磨损后出现旷量。构件主体的变截面结构不是随意做的造型，是经过拓扑优化后的受力形态：摩托车在颠簸路面行驶时，前减震传递上来的冲击载荷会先作用在两端的减震安装孔位置，手把施加的转向力矩会通过中间的安装座传递，护目镜在高速骑行时承受的风阻载荷会集中在铰接孔位置，变截面的壁厚分布刚好把这几个载荷路径做了平滑过渡，既不会在应力集中位置出现断裂风险，也能尽可能降低零件的整体重量，比等厚度的直板结构减重接近30%。实际选型适配时要注意，

　　这个构件的下端面和下联板的平行度公差要控制在0.1mm以内，不然前减震装配后会出现内应力，长期使用会导致减震杆油封过早渗漏。安装孔位的周边都做了局部加厚的凸台，螺栓锁紧时的压应力不会直接作用在薄壁区域，避免出现螺栓预紧力过大导致的零件开裂。构件侧面的缺口结构是为了给仪表线束、护目镜翻转的阻尼弹簧预留安装空间，建模时要提前核对线束的最小弯曲半径，避免装配时线束被挤压破损，导致仪表信号故障或者灯光控制失灵。很多新手做这类结构设计时，容易忽略表面处理的厚度对装配尺寸的影响，这个零件如果做阳极氧化或者喷塑处理，孔位的尺寸要提前预留0.08-0.12mm的涂层余量，不然处理后的孔径会偏小，减震杆和铰接轴无法顺利装配。

　　另外铰接孔的位置要做轻微的倒角处理，一方面是去除机加工后的毛刺，避免装配时割伤安装人员的手部，另一方面也能让铰接轴的插入更顺畅，减少装配时的对位难度。从实际骑行场景来看，这个构件长期暴露在户外环境中，要耐受雨水、泥沙、紫外线的侵蚀，所以建模时的圆角过渡不能太小，避免应力集中在边角位置，经过长期的温度交变和振动载荷后出现疲劳裂纹。两端的抱紧开槽位置要做圆滑的止裂孔设计，不然螺栓收紧时开槽的末端会因为应力集中出现开裂，直接导致整个构件失效。手把安装的贴合面要做防滑的纹理设计吗？其实不需要，只要平面度达标，依靠螺栓的预紧力产生的摩擦力就足够固定手把，额外做纹理反而会导致手把安装时出现间隙，高速骑行时手把出现抖动。

　　护目镜铰接位的阻尼力矩要通过这个构件的安装孔同轴度来保证，如果两个铰接孔不同轴，护目镜翻转时会出现卡滞，要么放下后无法保持位置，要么翻起时会自动滑落，影响骑行安全。做三维建模时，这个零件的拔模角度要控制在1.5度左右，不管是采用压铸还是锻造毛坯，都能顺利脱模，后续机加工的余量要均匀分布在安装孔和贴合面位置，减少机加工的工时，降低批量生产的成本。很多人做这类零件时会刻意追求造型的流线感，把壁厚做的不均匀，实际上批量生产时，壁厚差异过大会导致压铸时出现缩孔、气孔等缺陷，零件的强度会大幅下降，所以这个构件的壁厚基本控制在4-6mm之间，局部凸台位置的厚度也不超过10mm，保证毛坯成型的良品率。实际装配时，这个构件的锁紧螺栓要按照对角顺序逐步拧紧，不能一次性把单侧的螺栓拧到规定扭矩，不然会导致两个减震安装孔的同轴度被破坏，出现转向卡滞的问题。和护目镜的连接臂配合时，要在铰接位置加装耐磨衬套，避免金属直接摩擦产生异响和磨损，衬套的压装深度要和构件的凸台高度匹配，不能突出贴合面，不然护目镜翻转时会出现额外的摩擦阻力。
