立式玻璃吹制加工专用设备结构

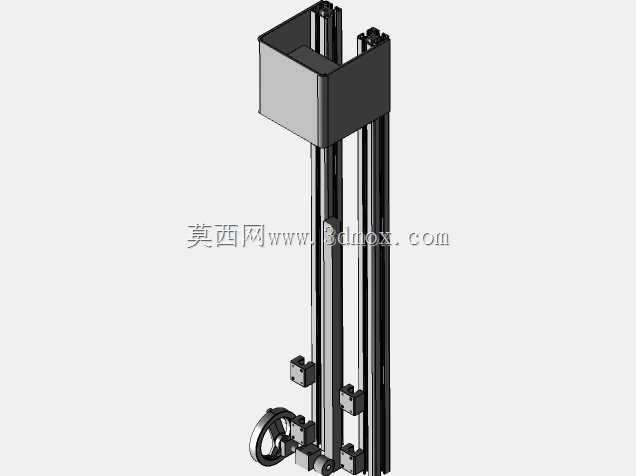

　　在玻璃制品加工尤其是实验室玻璃器皿、工艺玻璃件的小批量生产场景里，这类立式玻璃吹制设备是核心操作载体，和普通金属切削车床的加工逻辑完全不同，它不需要硬质刀具对工件进行切削去除材料，核心是通过匀速的回转带动受热软化的玻璃料坯转动，配合人工吹制、塑形工具的辅助，让玻璃料在离心力与吹制气压的作用下形成均匀的壁厚与预设的外形轮廓。从结构设计的角度看，这套设备采用双立柱立式布局，和卧式玻璃车床相比，立式结构的重心沿立柱垂直分布，在加工长径比偏大的玻璃管类坯料时，回转过程的径向跳动量更容易控制，不会出现卧式结构里长坯料因自重产生的中部下垂变形问题，尤其适合加工长度在800mm以内的细长玻璃管件、小型玻璃反应腔体类工件。

　　设备的上部设置了可沿立柱导轨上下滑动的托架组件，这个托架的作用不是夹持工件，而是在吹制过程中对玻璃坯料的上部进行辅助承托，同时预留了吹管的穿行空间，操作人员可以从托架上方插入吹管，对准受热的玻璃料坯内部输送压缩空气或者人工吹气，托架的滑动行程覆盖了整个立柱的有效工作区间，锁紧机构采用侧面快压式夹块，不需要额外工具就能快速调整托架高度，适配不同长度规格的坯料加工需求。下部的回转驱动端集成了手动调速手轮与三爪式夹持结构，夹持端的卡爪采用耐高温的石棉衬垫包裹，避免硬质金属直接接触高温玻璃料导致的局部急冷开裂，手轮调节的转速区间在0-60r/min，这个转速范围是玻璃吹制的合理区间——转速过低会导致玻璃料在重力作用下下坠壁厚不均，

　　转速过高则会让软化的玻璃料受离心力作用过度向外扩张，超出预设的外形尺寸。导轨部分采用标准工业铝型材搭配线性滑轨的组合，既保证了托架上下滑动的直线度，也控制了整体设备的自重，设备底部的安装 footprint 控制在400mm见方的范围内，不需要做专门的设备基础，直接放置在平整的水磨石或者钢板工作台面上就能使用，安装时只需要调整底部的四个可调脚杯，让立柱的垂直度误差控制在0.1mm/m以内，就能保证回转过程的稳定性。在实际使用场景里，这类设备通常配合玻璃喷灯使用，喷灯固定在设备侧面的可调支架上，火焰对准玻璃坯料的加热位置，随着设备带动坯料匀速转动，火焰能够均匀加热坯料的整圈截面，当玻璃料软化到可塑形状态时，操作人员可以通过手轮微调转速，同时配合吹管送气、外部塑形工具的按压拉扯，完成玻璃管的扩口、封接、弯制、吹泡等工序。设计这套结构的时候，特意将驱动部分的传动组件设置在立柱的下部腔体内部，避免加工过程中玻璃碎屑、加热产生的热量直接接触传动部件，所有的滑动配合面都设置了耐高温的防尘密封条，减少玻璃微尘进入滑轨缝隙导致的滑动卡滞问题，夹持端的主轴采用陶瓷轴承支撑，相比普通钢制轴承，陶瓷轴承的耐高温性能更好，即使长时间在靠近喷灯的高温环境下工作，也不会因为热胀冷缩出现轴承抱死的问题。设备的操作高度设置在1200mm左右，刚好适配成年操作人员站立操作的舒适高度，不需要弯腰或者抬臂过高就能完成吹制、塑形的全部操作，

　　上部托架的边角都做了圆弧倒角处理，避免操作人员在靠近设备调整坯料时被尖锐边角划伤。和大型自动化玻璃吹制设备相比，这类立式手动设备的灵活性更强，不需要复杂的参数调试，操作人员可以根据玻璃料的实际软化状态随时调整转速、托架位置，特别适合科研单位的玻璃仪器定制、小型工艺玻璃作坊的小批量生产场景，能够加工的玻璃材质涵盖钠钙玻璃、硼硅玻璃等常见的工艺与仪器玻璃材质，只要调整对应的加热火焰温度与回转转速，就能适配不同软化温度的玻璃材料加工需求。在安装边界上，设备后侧需要预留至少100mm的散热空间，避免设备立柱长时间受火焰烘烤温度过高，左右两侧需要预留各300mm的操作空间，方便操作人员手持塑形工具从侧面靠近加工位，设备正面不需要额外预留空间，操作人员站在正面就能完成全部操作动作。
