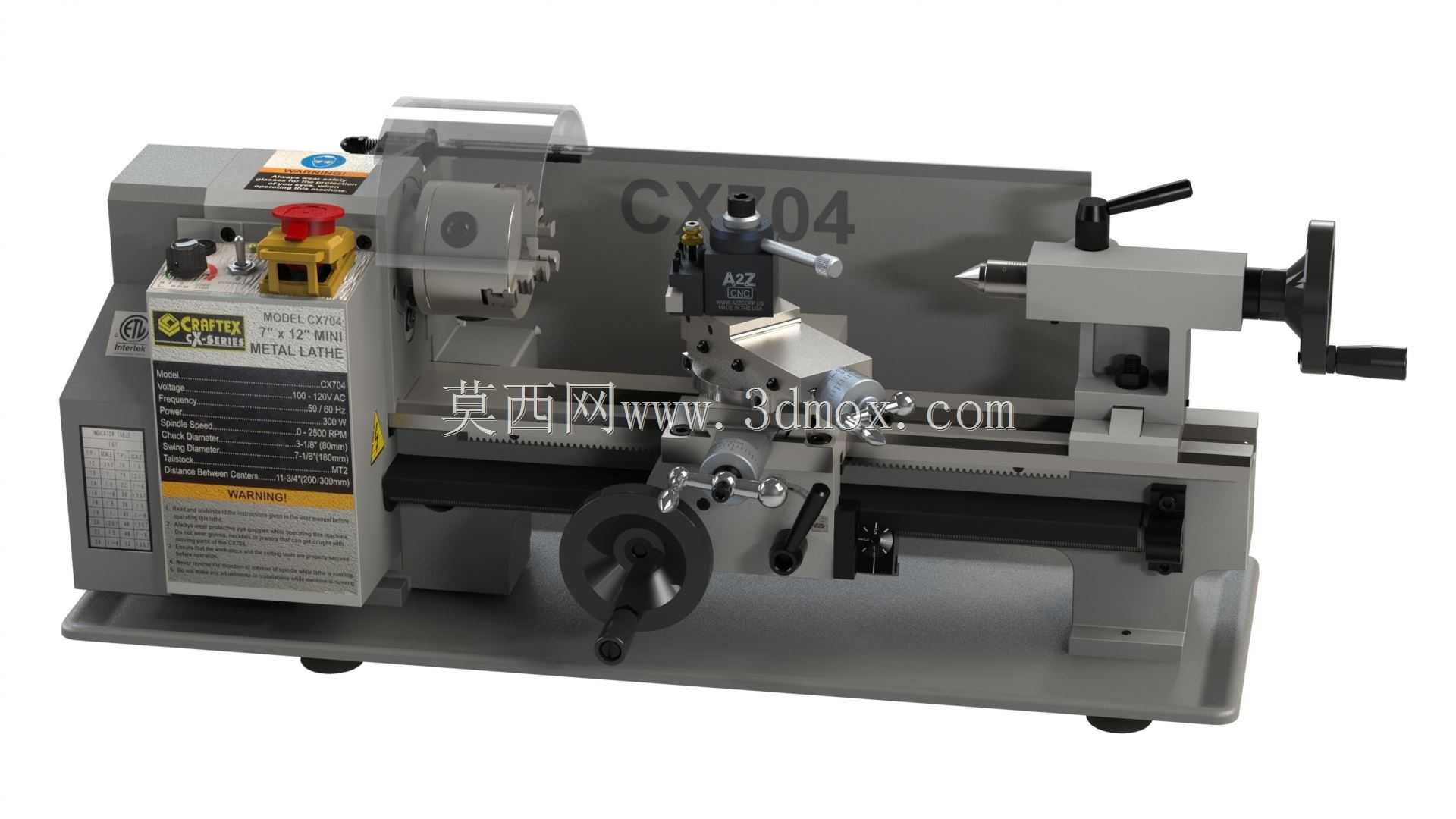

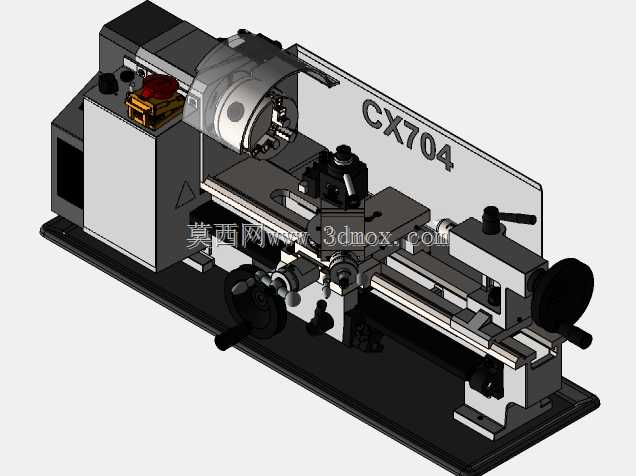

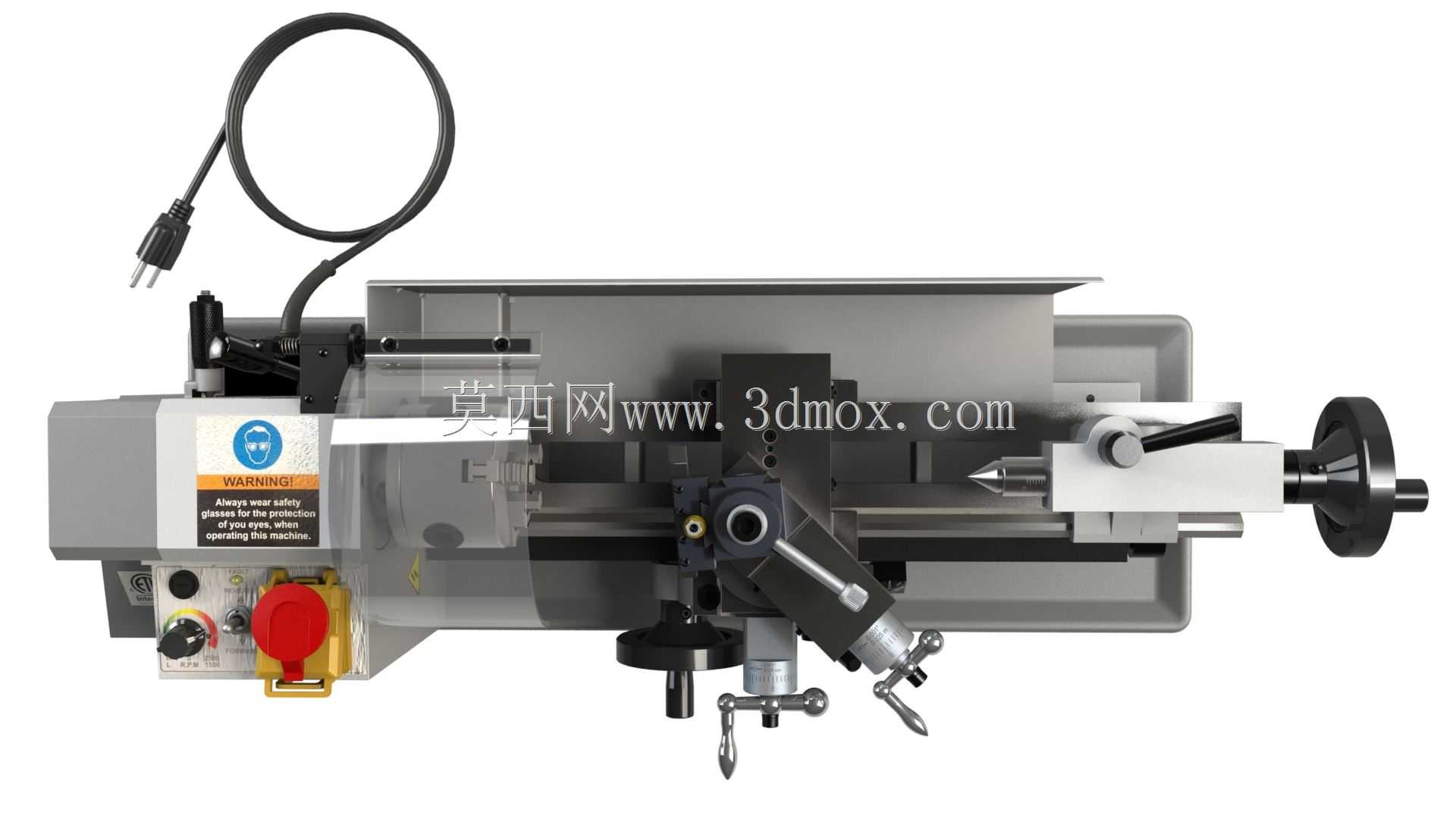

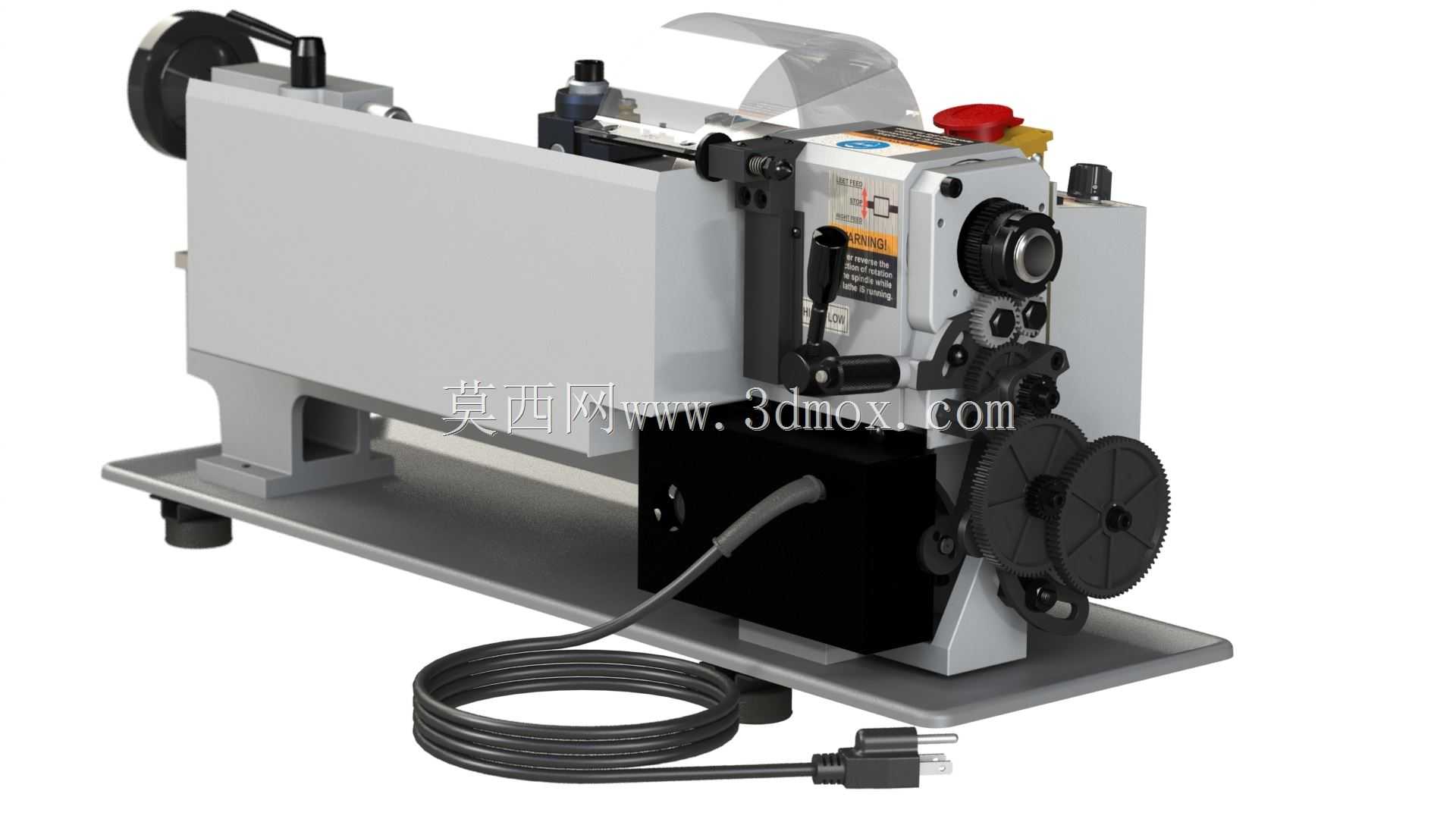

CX704台式小型精密加工车床结构

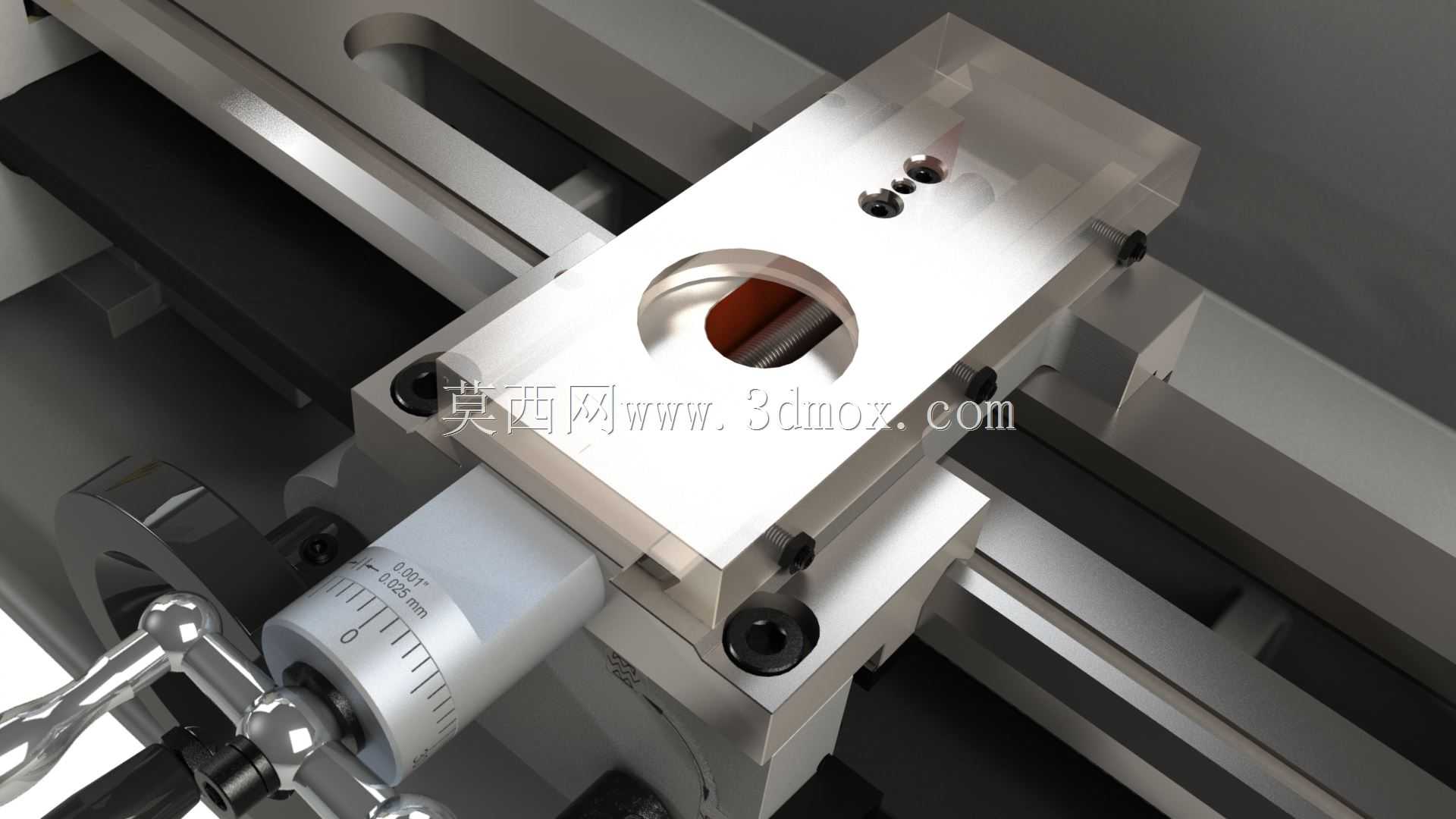

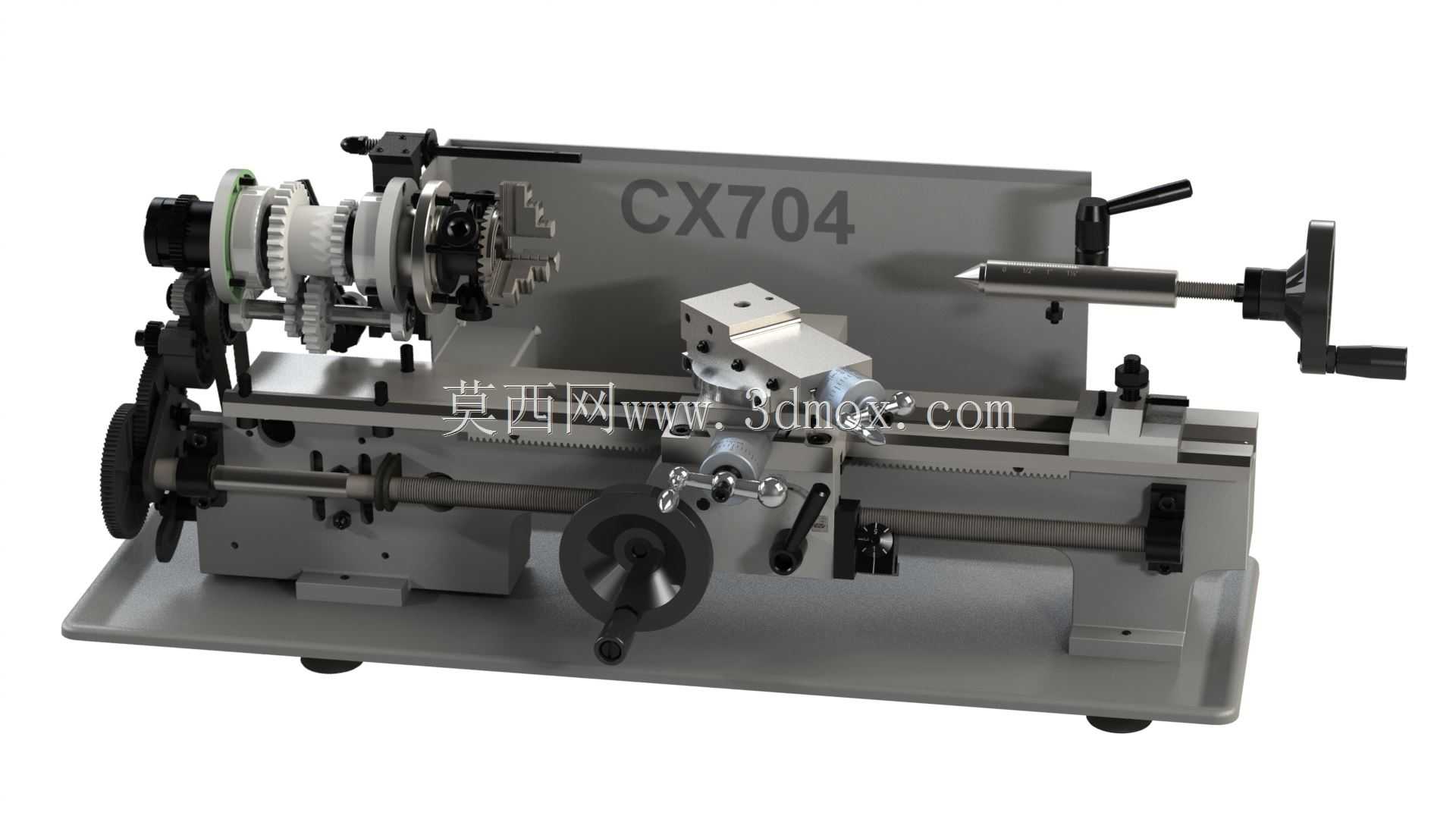

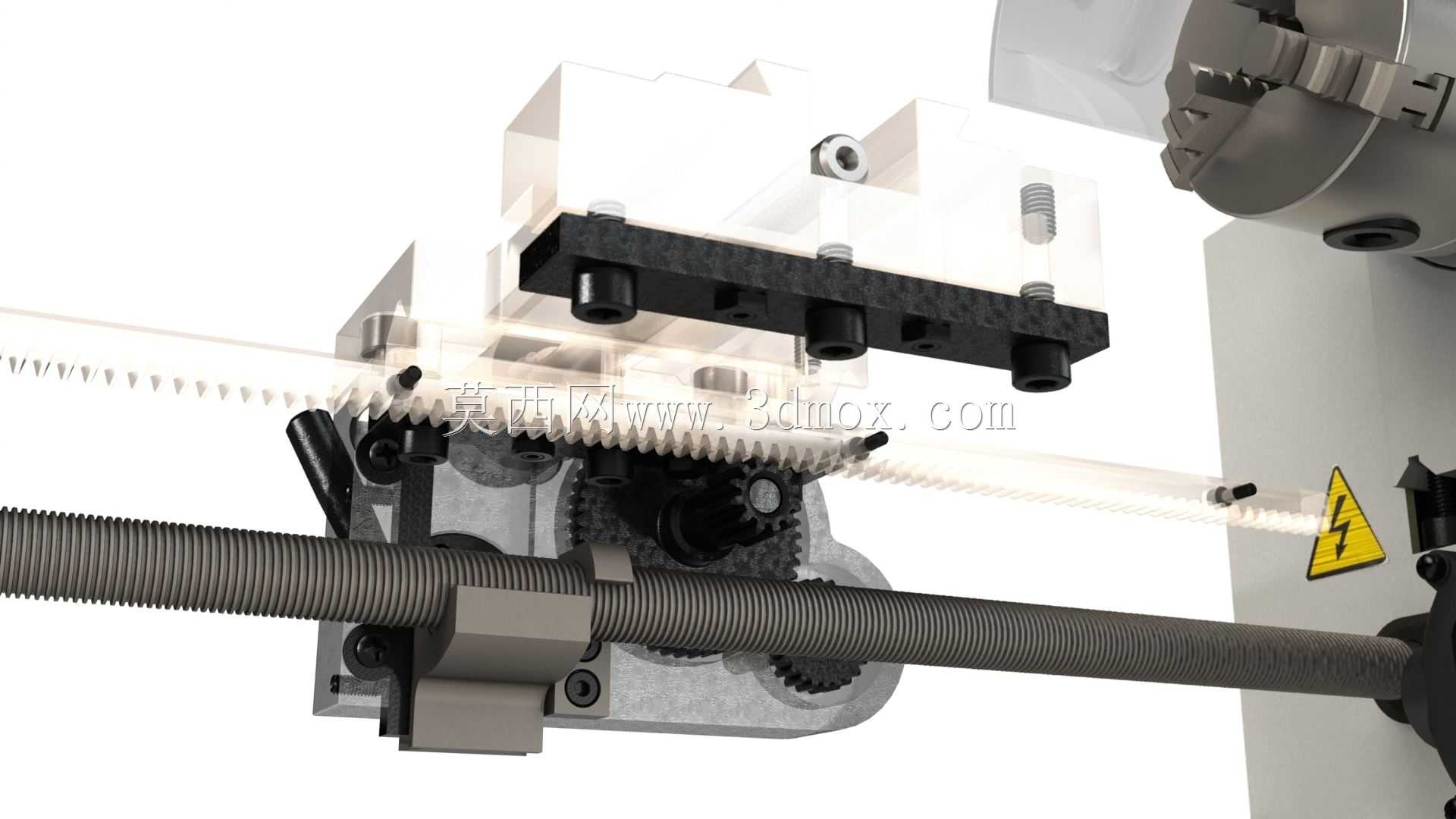

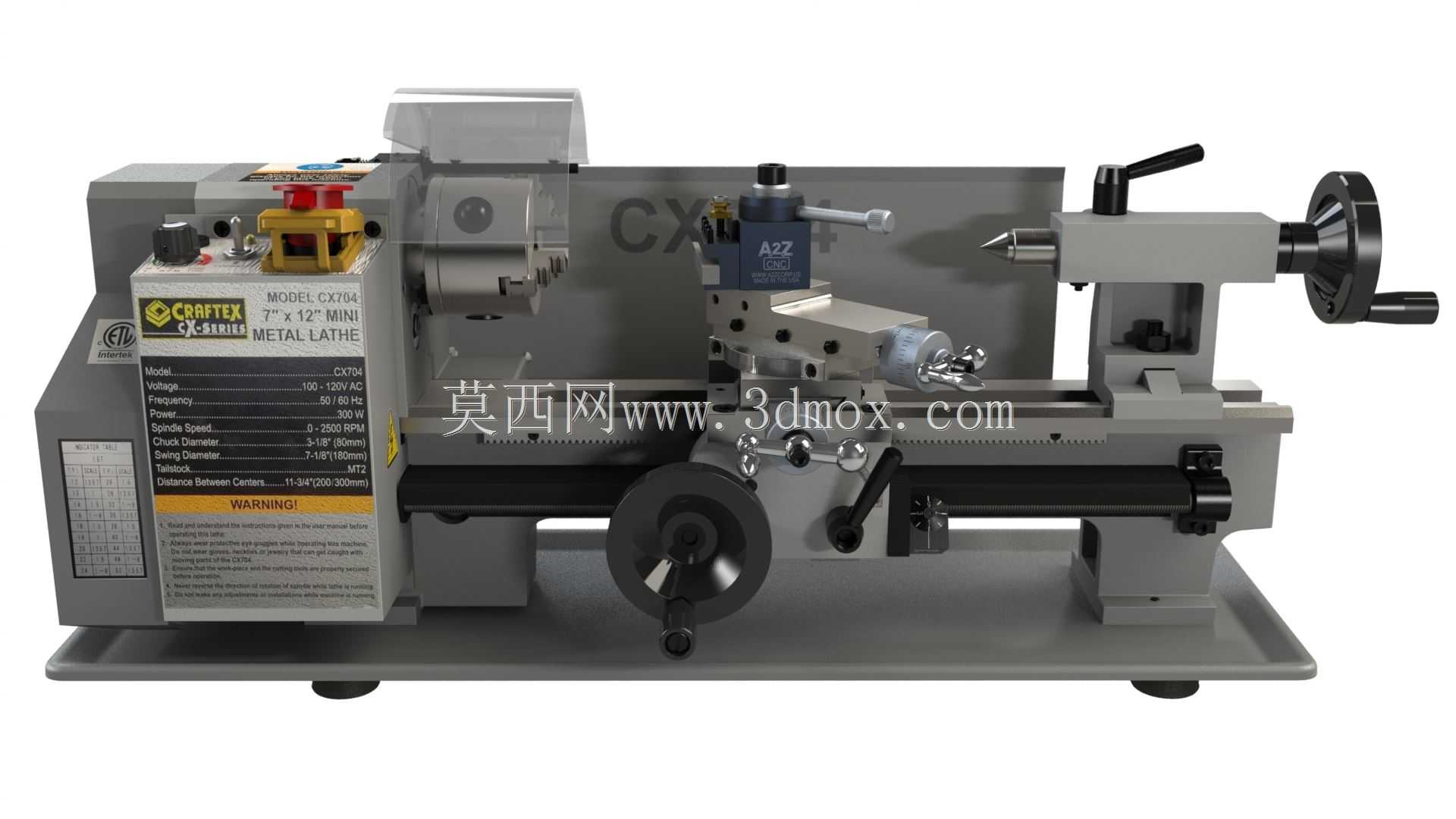

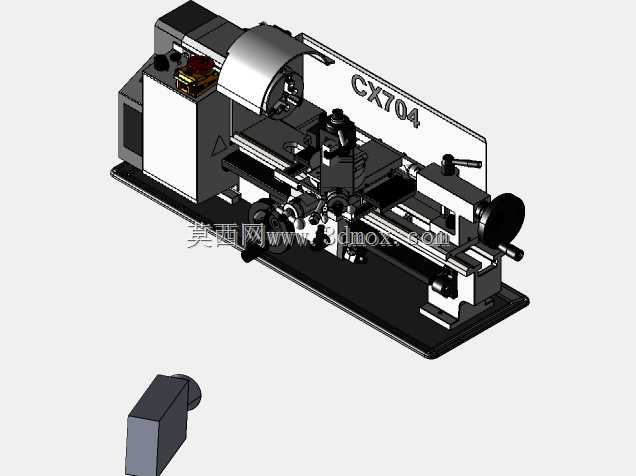

　　这款台式小型车床主要面向个人加工工坊、职业院校实训教学、小型精密零件维修场景，可完成有色金属、工程塑料、软质钢材的外圆车削、端面车削、内孔镗削、螺纹切削、锥面加工等常规机加工工序，适配小批量定制零件打样、模型配件加工、五金维修改制等实际生产需求，无需大型工业厂房的地基安装条件，普通工作台面即可放置使用，适配个体加工户、创客空间、教学实验室的场地限制。从结构设计来看，整机采用卧式床身布局，床身导轨经磨削处理保证进给精度，主轴箱搭载可调节转速的传动结构，可根据不同加工材质、刀具类型匹配合理的切削线速度，避免粘刀、烧刀问题；进给拖板分为大拖板、中拖板、小拖板三层结构，大拖板沿床身导轨实现Z向纵向进给，完成工件长度方向的车削走刀，

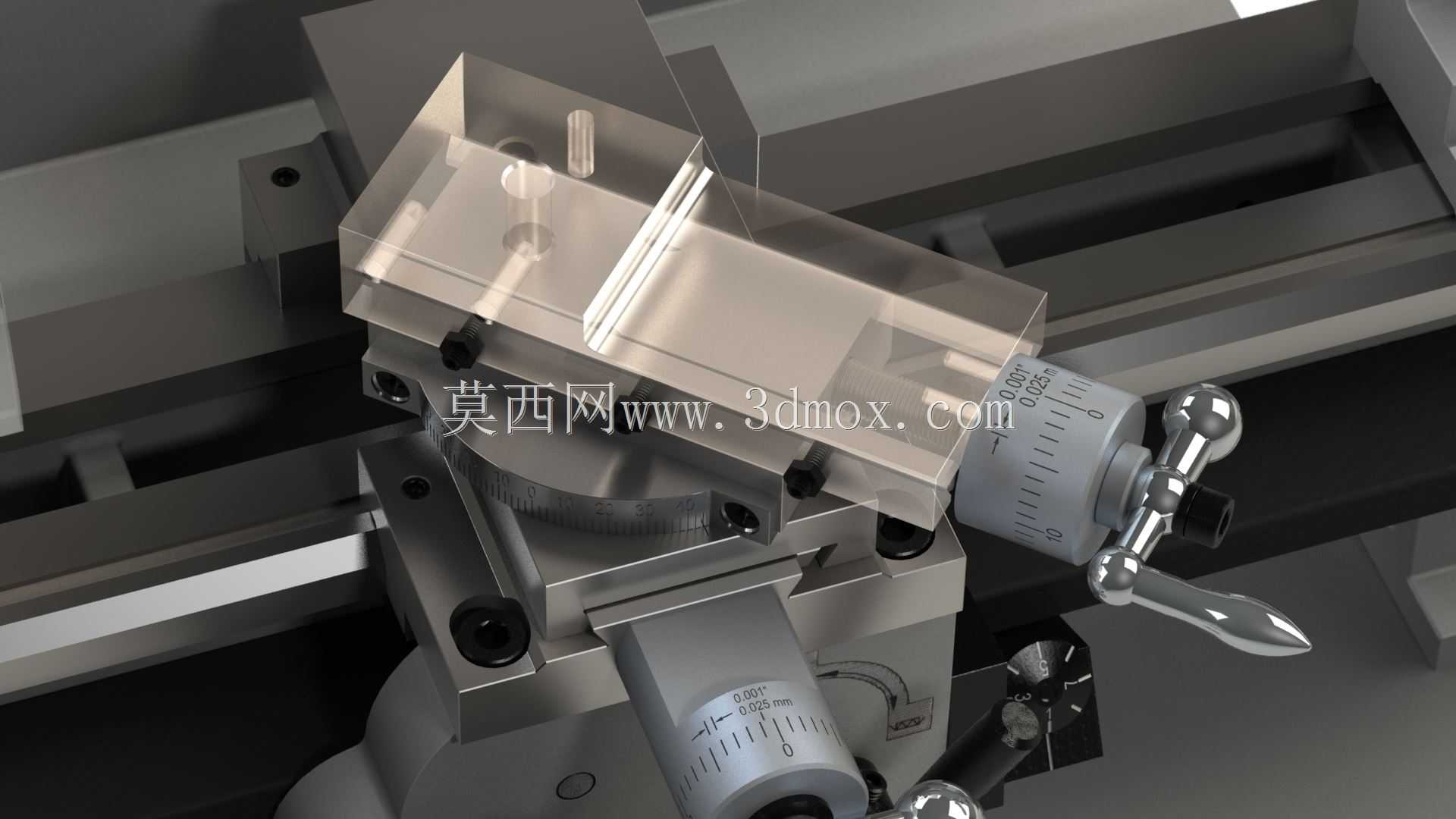

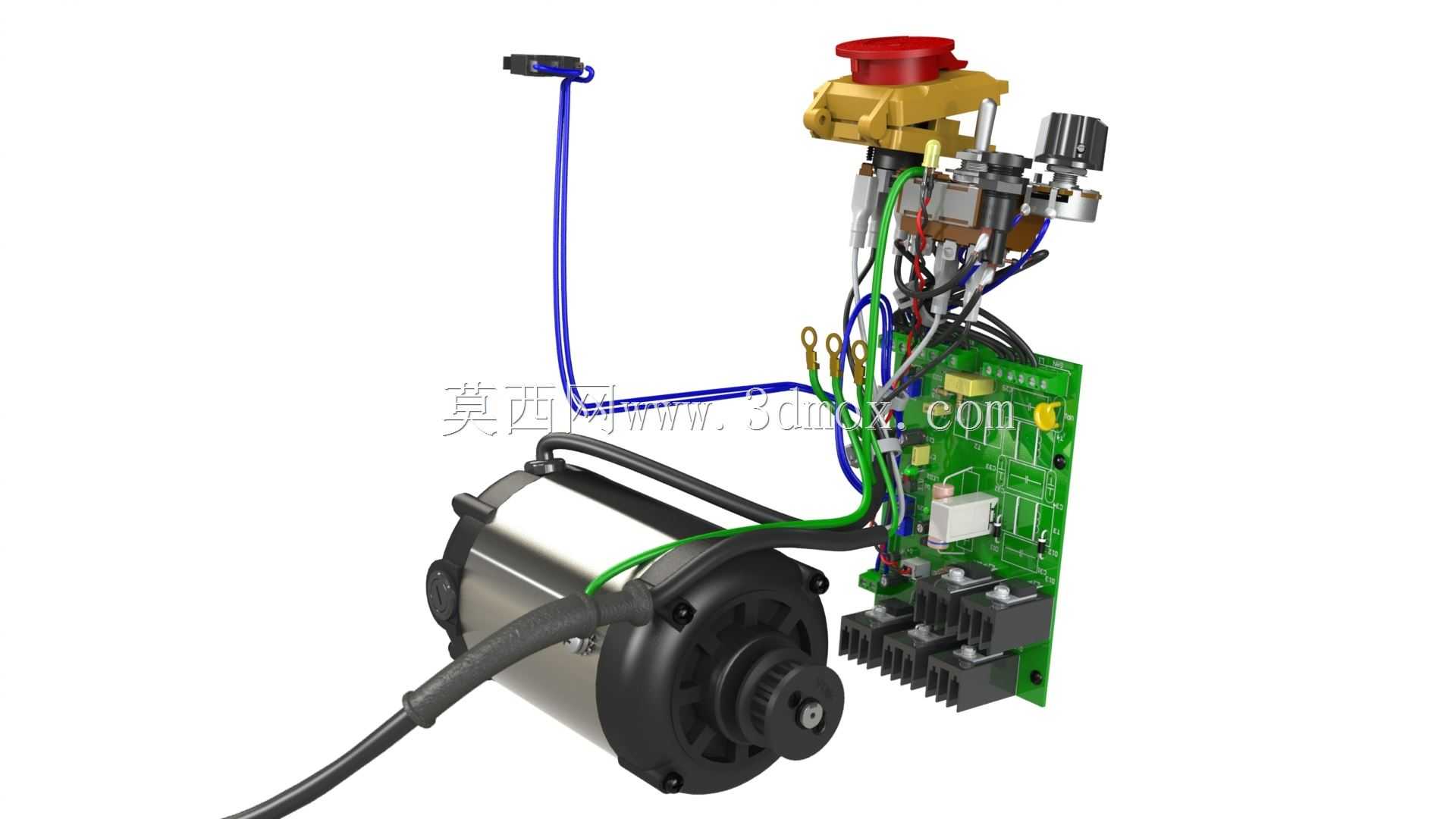

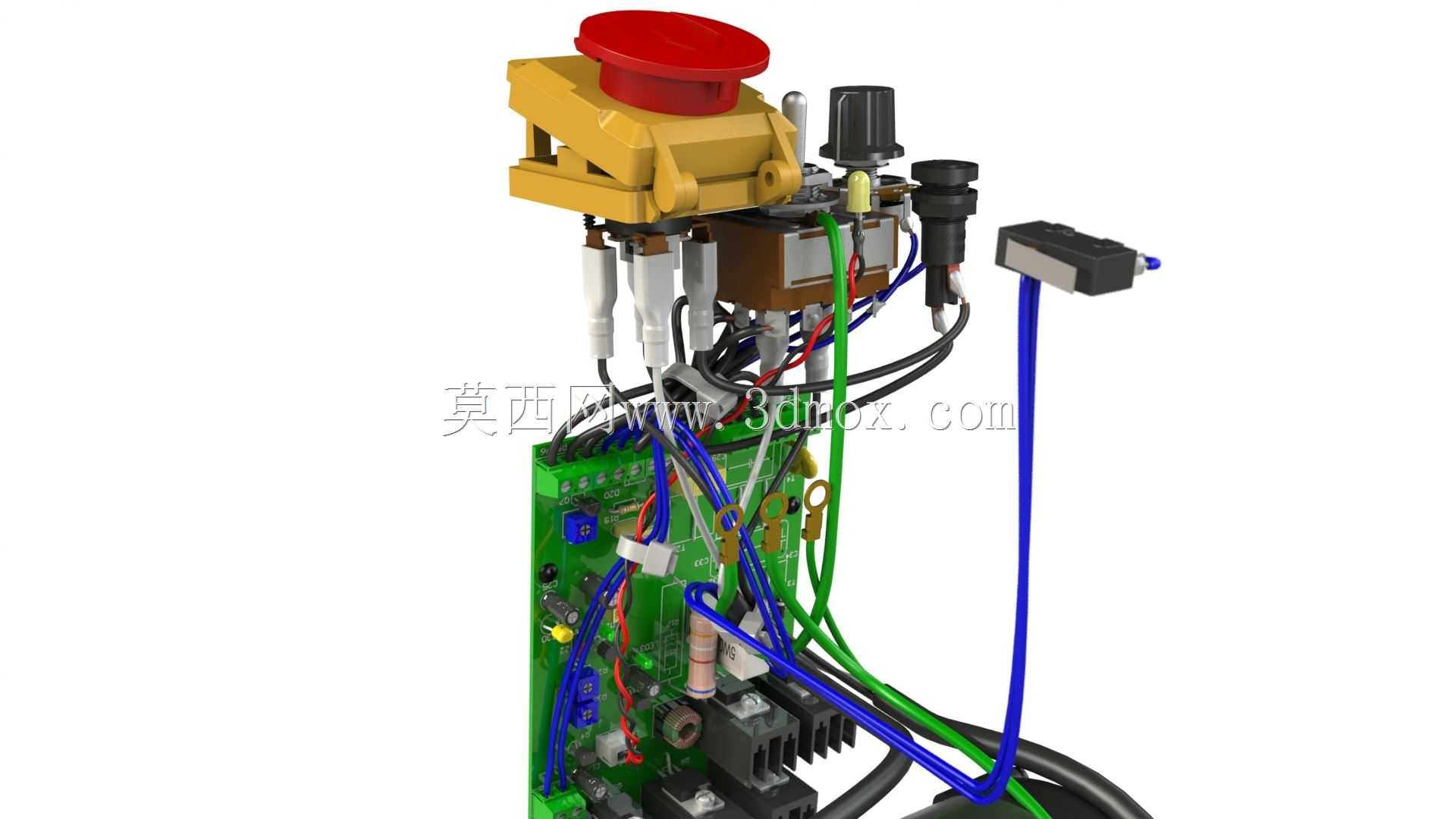

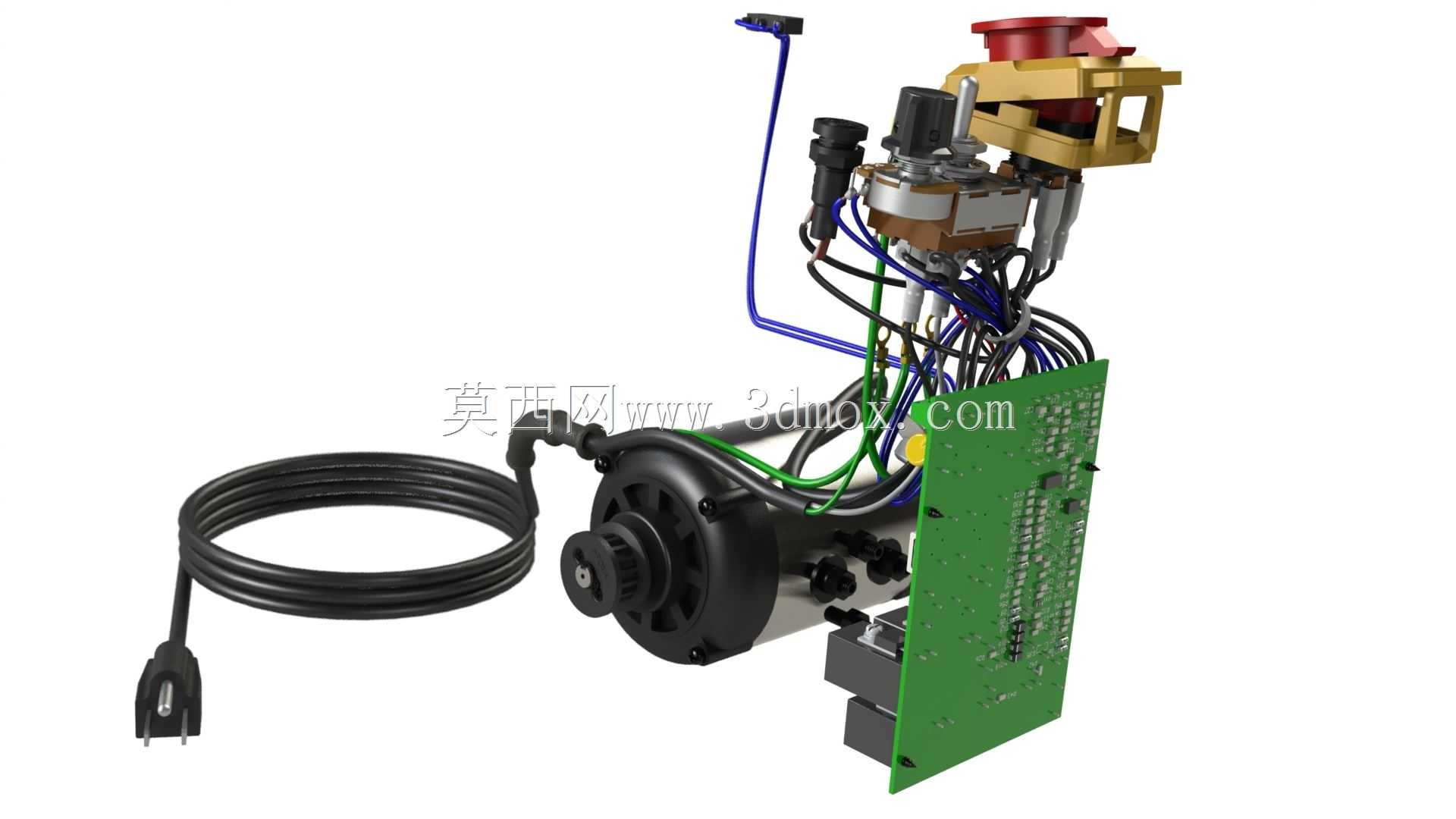

　　中拖板实现X向横向进给控制切削深度，小拖板可偏转角度完成短锥面、小角度斜面的车削加工，刀架位置预留了数显尺安装位，可加装DRO数显装置直接读取进给位移量，降低人工读数的误差，提升批量加工的尺寸一致性。尾座部分采用可沿床身导轨滑动锁紧的结构，顶尖可通过手轮实现伸缩进给，既可以配合卡盘装夹长轴类零件，起到支撑定位防止工件切削变形的作用，也可换装钻夹头完成工件端面的钻孔、铰孔工序，尾座与主轴的同轴度可通过侧边调节螺钉微调，保证长轴加工的圆柱度公差。整机的操作控件全部集中在机身正面靠近操作者的区域，主轴启停开关、转速调节手柄、进给手轮、锁紧手柄的排布符合常规金加工设备的操作习惯，有普通车床操作经验的人员无需额外培训即可上手，

　　机身底部设置可调减震垫脚，可根据放置台面的平整度调节高度，保证床身水平，减少切削过程中的震动对加工表面粗糙度的影响。从安装边界来看，整机占地面积小，放置时需在机身周边预留足够的操作空间，正面预留操作手轮、工件装夹的操作距离，侧边预留排屑、刀具更换的空间，背面预留电机散热、电源接线的空间，无需额外预埋地脚螺栓，通过底部垫脚调平后即可通电使用。在实际加工场景中，这类小型车床可加工直径在百毫米级、长度数百毫米的小型工件，适配小型精密轴类零件、衬套、小模数螺纹件、模型传动件的加工需求，相比大型工业车床，其能耗更低、噪音更小，对使用场地的供电、空间要求更低，同时保留了普通卧式车床的核心加工功能，对于加工批量小、零件尺寸小的使用场景，

　　具备更高的性价比与场地适配性。结构设计上充分考虑了业余加工、教学场景的使用特点，各运动导轨面都设置了防尘护板，减少切屑、灰尘进入导轨摩擦面造成的磨损，日常维护仅需定期清理切屑、加注润滑油即可保证设备精度，主轴卡盘采用标准三爪自定心卡盘，可快速装夹圆形、正六边形截面的工件，换装四爪卡盘后也可装夹不规则截面的工件，拓展加工适配范围。刀架采用常规的四方刀架结构，可同时装夹四把不同用途的车刀，加工过程中可快速转动刀架切换刀具，减少换刀辅助时间，适配多工序连续加工的需求。
