车床用莫氏锥柄回转顶尖结构设计

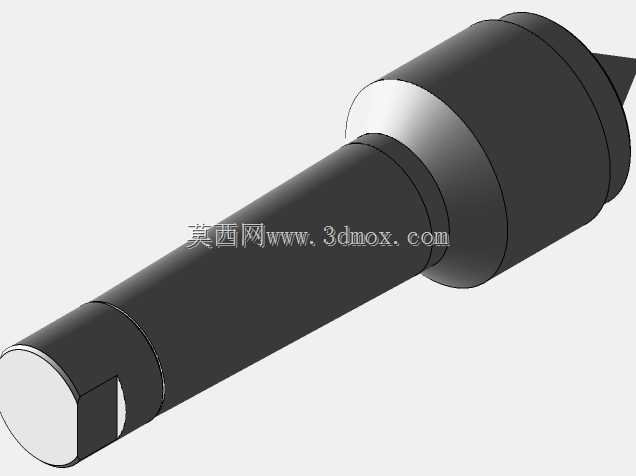

　　在普通卧式车床、数控车床的轴类零件加工工序中，工件的装夹定位精度直接决定了最终的形位公差与表面加工质量，尾座顶尖作为轴类工件径向支撑与轴向定位的核心部件，其结构合理性、回转精度、刚性表现是工艺人员选型时的核心考量指标。这款顶尖采用莫氏锥柄作为安装接口，可直接适配对应锥度规格的车床尾座套筒，安装时仅需将锥柄表面擦拭干净后推入尾座锥孔，依靠锥面的自锁特性即可完成固定，无需额外紧固件，装拆效率高，重复定位精度可控制在0.005mm以内，能够满足多数精加工工序的装夹要求。

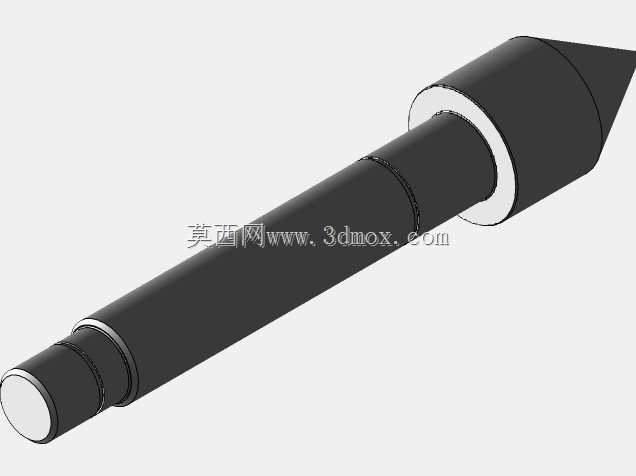

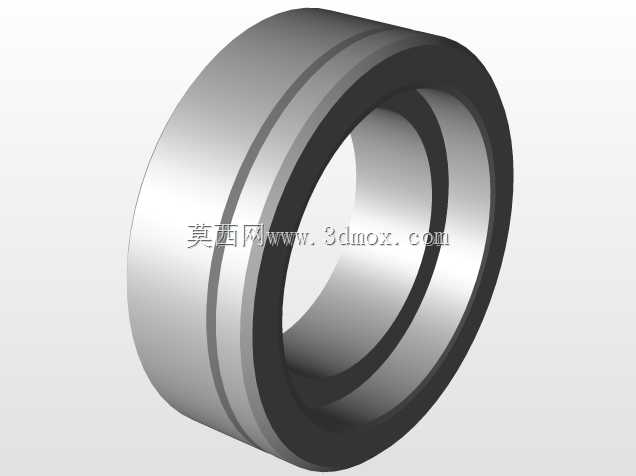

　　从结构设计逻辑来看，这款顶尖采用了整体式轴芯搭配多组轴承的布局，前端的60°锥面是与工件中心孔直接接触的工作面，锥面的粗糙度、圆度、与锥柄轴线的同轴度是核心加工精度指标，设计时将前端锥面的淬火硬度设定在HRC58-62，避免长期使用后出现磨损、凹陷，导致工件装夹出现跳动。轴芯中段设置有阶梯轴肩，用于承受工件装夹时的轴向顶紧力，轴承组采用深沟球轴承搭配推力球轴承的组合形式，深沟球轴承负责承担径向载荷，抵消工件旋转过程中因自重、切削力带来的径向跳动，推力球轴承则专门承受轴向顶紧力，避免轴承在大顶紧力工况下出现早期损坏，这种组合轴承布局可以在保证顶尖回转灵活性的同时，大幅提升整体承载能力，适配不同重量的轴类工件加工需求。

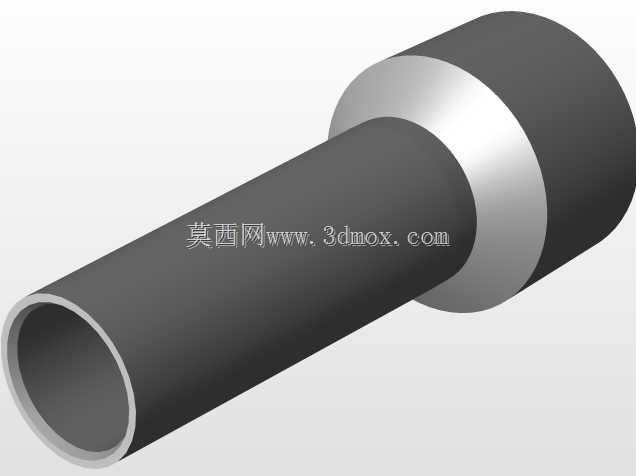

　　顶尖的外壳部分采用阶梯轴式外形设计，靠近锥柄的位置设置有直径更大的法兰凸台，一方面可以作为锥柄安装到位的限位面，避免锥柄插入尾座过深导致拆卸困难，另一方面也可以增加壳体的刚性，减少切削振动传递到轴承部位的幅度。前端壳体与轴芯之间设置有密封结构，可阻挡加工过程中产生的切屑、切削液进入轴承腔体，避免轴承出现卡滞、磨损，延长日常维护周期。壳体外圆做了发黑处理，既可以提升表面防锈能力，也能避免加工过程中切削液长期附着导致的表面锈蚀。

　　在实际加工场景中，这款顶尖可适配外圆车削、端面车削、螺纹车削、锥面车削等多种常规车床工序，针对长轴类零件加工时，可配合卡盘形成一夹一顶的装夹方式，有效抵消长轴工件自身重力带来的挠度变形，减少切削过程中的振刀问题；针对两端带中心孔的短轴类零件，也可配合主轴端的固定顶尖形成两顶尖装夹方式，实现工件的快速掉头装夹，无需重新找正，大幅提升批量零件的加工效率。

　　设计过程中对顶尖的整体长度、各段直径做了明确的尺寸边界约束，锥柄部分严格遵循莫氏锥度的标准尺寸参数，可与同规格的尾座套筒实现完全互换，前端顶尖头的伸出长度控制在合理范围内，避免伸出过长导致刚性下降，同时也不会因为伸出过短导致工件端面与顶尖壳体发生干涉。顶尖的最大回转直径经过核算，可覆盖常规直径范围的轴类零件加工需求，不会在工件旋转时与刀架、车刀发生碰撞。日常使用时，仅需定期向壳体上的注油孔注入润滑脂，即可保证轴承的长期稳定运转，维护操作简单，适配车间一线的日常使用场景。

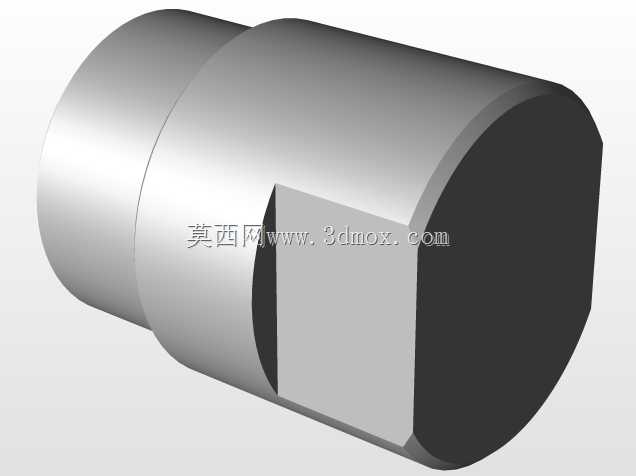

　　从建模细节来看，整个模型完整还原了顶尖的所有结构特征，包括锥柄的扁尾结构、壳体的阶梯外形、前端顶尖的60°锥面、密封槽的位置、注油孔的结构，所有配合面的尺寸公差、形位公差都按照实际加工要求做了对应设定，可直接用于工装选型的装配验证、加工工艺的模拟演示，也可作为机床附件库的标准模型调用，为车床工艺方案制定、工装布局设计提供准确的三维参考。
