铣床用精密工装虎钳三维结构设计

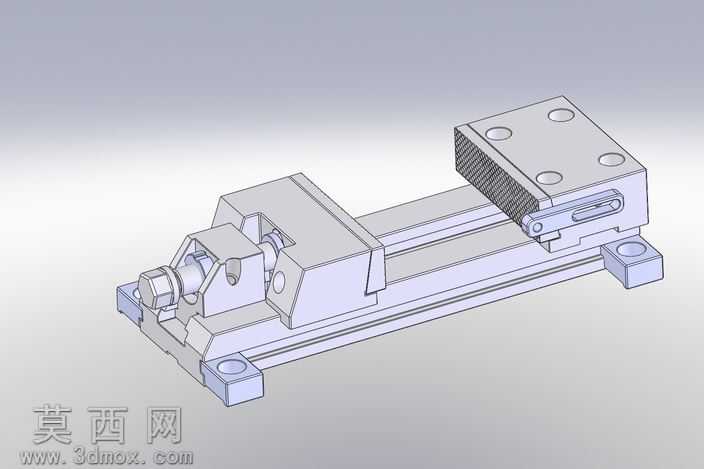

本作品为铣床配套使用的精密虎钳三维建模成果，建模过程严格遵循机械加工工装的实际设计规范，完整还原了精密虎钳的全部功能结构与装配关系。建模阶段首先依据工装夹具的设计标准确定整体尺寸参数，以长条形底座作为整个虎钳的承载基体，底座上加工有平行导向导轨结构，为活动钳身的移动提供高精度的直线导向基准，同时底座两端设置有安装定位孔，可实现虎钳在铣床工作台上的精准固定。固定钳身与底座采用一体化结构设计，保证整体刚性，活动钳身通过导轨副与底座配合，内部集成了丝杠螺母传动机构，通过旋转端部的六角调节头即可带动活动钳身沿导轨平稳移动，实现对工件的夹紧与松开动作，丝杠传动副设计有合适的导程参数，兼顾调节效率与夹紧力输出需求。钳口部位设计有可更换的钳口板，钳口板表面加工有细密的防滑齿纹，可增大与工件的接触摩擦力，避免装夹过程中工件出现滑移，同时可更换结构能够在钳口磨损后快速替换，延长虎钳整体使用寿命。活动钳身与固定钳身的上部均设计有标准安装孔位，可根据加工需求拓展安装不同类型的特殊钳口或定位附件，拓展虎钳的装夹适用范围。渲染阶段采用金属材质模拟虎钳的铸铁基体与钢制传动部件，通过哑光金属材质表现铸铁底座的厚重质感，以光亮的金属材质表现丝杠、钳口板等钢制加工件的表面特征，搭配浅灰色渐变背景突出虎钳的结构轮廓，通过等轴测视角完整展示虎钳的整体装配形态与各部件的位置关系。整个模型的结构设计充分考虑了实际使用中的刚性需求、装夹精度与操作便利性，各运动部件之间预留了合理的装配间隙，既保证活动部件运动顺畅无卡滞，又能最大限度降低装夹间隙，保障铣床加工过程中的工件定位精度，可作为机械工装设计教学、机床附件结构参考、虚拟加工场景搭建的三维素材使用。
