用于衡量指标的铰接式测量支架结构

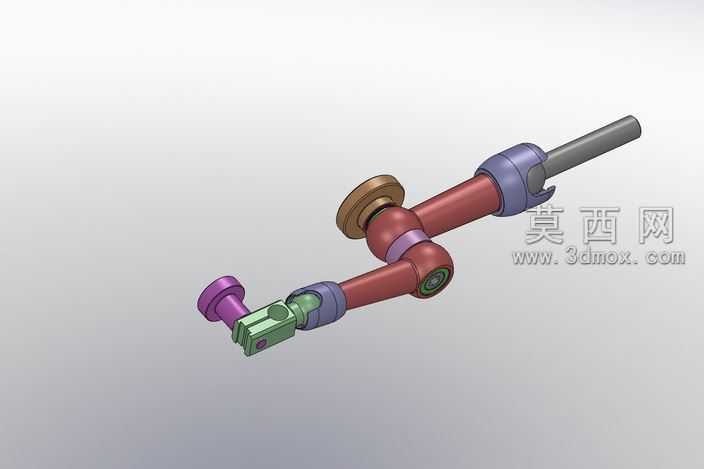

本模型为用于衡量指标的铰接式测量支架，采用三维参数化建模方式完成整体结构搭建，建模过程中严格遵循机械构件的装配约束逻辑，对每一处铰接转动副都设置了符合实际运动逻辑的配合关系，确保各段臂杆可实现多自由度灵活转动调整。模型渲染阶段针对不同部件的材质特性做了区分处理：臂杆主体采用哑光金属红材质，模拟喷涂处理的金属管材质感，表面设置细微的颗粒粗糙度参数还原真实工业漆面效果；铰接部位的转动关节采用紫灰色硬质工程塑料材质，添加轻微的环境反射效果体现塑料件的致密质感；端部的测量执行端采用亮紫色金属材质，搭配浅绿色的金属夹座，夹座表面做了细微的倒角处理与安装孔位细节还原，中部的棕色调节旋钮做了滚花纹理建模，还原旋钮的防滑操作结构，末端的测杆采用哑光灰金属材质，模拟硬质合金测杆的耐磨质感。整体结构采用多段臂杆串联铰接设计，每处关节都内置限位结构示意，可实现空间内多方位的角度调整与位置锁定，能够适配不同测量场景下的点位定位需求，设计思路围绕测量作业的灵活可调性展开，在保证结构刚度的前提下尽可能优化转动自由度，各部件的连接位置都预留了紧固件安装位，符合实际工装的装配工艺要求，模型完整还原了支架从固定端到测量端的全部结构细节，各部件之间无干涉问题，转动路径经过反复校验符合实际使用的运动逻辑，可直接用于测量工装的结构参考、运动仿真演示以及相关教学场景的结构展示。
