偏移式计时螺杆传动总成结构设计

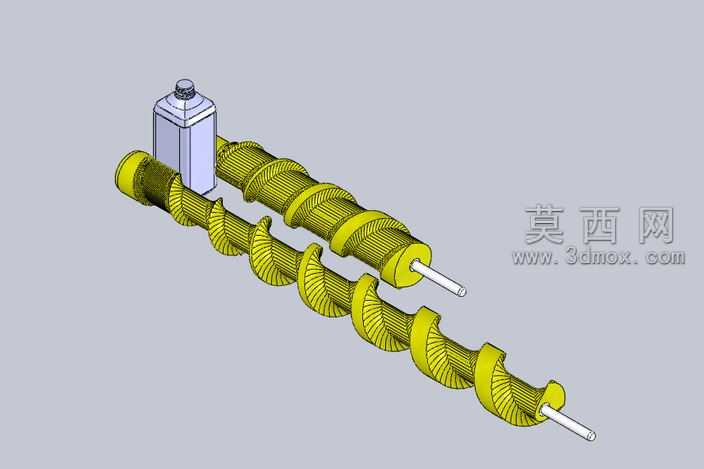

本作品为偏移式计时螺杆传动总成的三维参数化建模成果，建模过程中首先对核心传动构件进行结构拆解，将双螺杆组件、驱动端安装座、端部支撑轴段拆分为独立建模单元，针对螺旋叶片类异形结构，采用螺旋线扫描结合阵列特征的建模方式，精准还原螺杆上分段式螺旋齿的导程、齿厚与偏移角度参数，保证双螺杆啮合时的间隙符合传动配合要求。材质渲染阶段，对螺杆主体采用亮黄色工程塑料材质，调整材质粗糙度与反光参数模拟耐磨工程塑料的表面质感，端部支撑轴段赋予抛光金属材质体现加工精度，驱动端的方形安装座采用半透明磨砂塑料材质，区分不同构件的功能属性与材质差异。结构设计上采用双螺杆平行偏移布置方案，两根螺杆的螺旋齿段错位排布，通过旋转过程中的齿面啮合实现动力传递，同时利用偏移量抵消传动过程中的轴向窜动，保证计时传动过程中的转速稳定性，端部的光轴段设计为与轴承配合的安装结构，预留装配定位基准，驱动端的安装座可直接适配微型驱动电机的输出端，减少额外转接构件的设计。建模过程中对所有配合面添加了装配约束校验，验证螺杆旋转时无干涉卡滞问题，螺旋齿的啮合接触面积经过参数优化，既保证传动扭矩的传递效率，又降低齿面磨损速率，整体总成结构紧凑，可直接应用于小型计时传动机构、微量送料机构等场景，建模时保留了所有特征的参数化编辑权限，可根据实际应用场景调整螺杆长度、螺旋导程、偏移距离等核心参数，无需重新绘制基础特征即可完成变体设计，渲染阶段采用中性灰色背景配合柔和侧光，清晰展现所有构件的轮廓细节与装配关系，便于直观理解该传动总成的工作原理与结构特点。
