摩托车传动用42齿525规格链齿轮

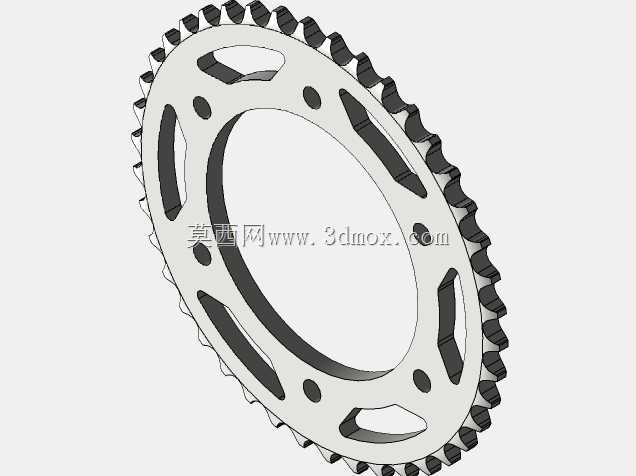

　　在摩托整车的动力传递链路里，后传动链轮是直接决定动力输出平顺性、传动耐久度的核心受力零件，这次完成的这款适配525规格链条的42齿链齿轮，是针对中大排量跨骑车型后传动需求做的结构优化设计，建模过程里全程围绕实际装车的受力边界、安装匹配要求做细节校核，没有做脱离实际应用的冗余结构。先从实际装车的场景说，这款链轮是安装在摩托车后轮轮毂的安装座上，和发动机输出端的小链轮配合，通过525规格的滚子链条把曲轴输出的动力传递到后轮，驱动车辆行进，日常使用里要承受起步时的瞬时冲击扭矩、高速巡航时的持续交变载荷，还有颠簸路面带来的链条张紧力波动，所以结构设计上首先要平衡刚性和轻量化的矛盾——如果做整体实心结构，后轮簧下重量会明显增加，

　　直接影响悬挂的响应速度和过坑时的抓地表现，要是减重过度又会导致齿根受力不足，急加速时容易出现断齿、链轮变形的问题。建模的时候首先确定了齿形的基准参数，42齿的配置是针对常用的后传动比匹配做的，对应525链条的节距、滚子直径参数，齿廓采用了符合链传动标准的渐开线修形，齿侧做了微小的倒角处理，避免链条啮合时出现卡滞、硬摩擦，降低链条和链轮的啮合噪音，同时减少齿面的异常磨损。链轮的主体安装基准是中心的内孔，内孔的直径公差按照和轮毂安装座的过渡配合要求设定，孔周均匀分布的安装孔位置度严格控制，保证装车后链轮的径向跳动量在允许范围内，不然会出现链条松紧度周期性变化，高速行驶时带来明显的传动抖动，还会加速链条和链轮的磨损。在辐板的结构设计上，没有采用规则的圆形减重孔，而是做了六处异形的镂空结构，每一处镂空的边缘都做了圆弧过渡，避免应力集中，镂空的位置是通过有限元受力分析确定的，避开了齿根到安装孔之间的主受力传力路径，在保证整体刚性满足最大扭矩传递要求的前提下，尽可能去除多余的材料，降低链轮的整体重量。辐板上还分布了六个小圆孔，这些孔不是减重结构，是装车时对位和安装工具避让用的，方便维修时对准轮毂上的安装标记，也能在拆卸时给卡钳留出操作空间。链轮的齿部厚度按照525链条的内节内宽参数设定，齿面的有效啮合宽度留了足够的余量，即使链条使用一段时间后出现轻微的侧向磨损，也能保证正常啮合，不会出现脱链的问题。链轮的两个端面都做了平面度要求，

　　安装时和轮毂贴合的面没有做多余的凸起结构，保证安装后贴合紧密，不会出现装车后链轮偏摆的情况。实际建模过程里，特意把齿根的圆角做了优化，比常规通用链轮的圆角半径稍大，这个细节是因为摩托车传动的冲击载荷比工业固定设备的链传动要大很多，稍大的齿根圆角能分散齿根的应力集中，大幅提升急加速、后轮猛抓地时的齿部强度，减少断齿的概率。另外，链轮的外缘齿顶部分做了微小的倒角，一方面是安装链条时更容易对位，另一方面也能避免齿顶和链条链板发生硬磕碰，延长链条的使用寿命。从安装边界来说，这款链轮的最大外径是根据42齿525链条的齿顶圆直径确定的，装车后和后平叉、后刹车卡钳之间预留了足够的安全间隙，即使链条张紧度调整到最大行程，

　　也不会出现链轮和周边部件干涉的问题。辐板的厚度也是经过匹配的，既保证安装时和轮毂固定螺栓的啮合长度足够，不会出现固定螺栓受力不足滑牙的问题，也不会因为过厚增加不必要的重量。在实际的维修替换场景里，这款链轮的安装尺寸和同规格原厂链轮完全匹配，不需要对后轮轮毂做任何改装就能直接装车，齿形的啮合精度也能保证和新旧525链条都能顺畅配合，不会出现新链轮配旧链条时啮合异响、跳齿的问题。建模时还考虑了链轮加工的工艺性，所有的镂空结构、安装孔都是垂直于链轮端面的，适合采用冲压或者线切割加工，齿部的成型可以采用滚齿工艺，没有设计复杂的曲面或者倒扣结构，不需要特殊的工装夹具就能完成加工，能有效控制量产时的加工成本。另外，链轮的整体平面度要求控制在合理范围内，加工完成后不需要做过多的校形工序，适合批量生产。从传动特性来说，42齿的后链轮配置对应的传动比，能兼顾车辆的低速扭矩输出和高速巡航的转速控制，在常用的车速区间里，发动机能保持在经济转速范围内，既保证起步、爬坡时的动力足够，也能在高速行驶时避免发动机转速过高带来的震动和油耗增加。齿形的修形设计还能降低链条啮合时的多边形效应，让动力传递更平顺，减少骑行时的传动顿挫感。整个模型的结构细节都是围绕实际装车使用的痛点做的优化，没有为了外观好看做影响强度的异形设计，每一处结构的尺寸、形状都对应实际使用中的受力、安装、维护需求，完全符合摩托车后传动链轮的实际工程要求。
