模数2红色辐条式铸造齿轮结构

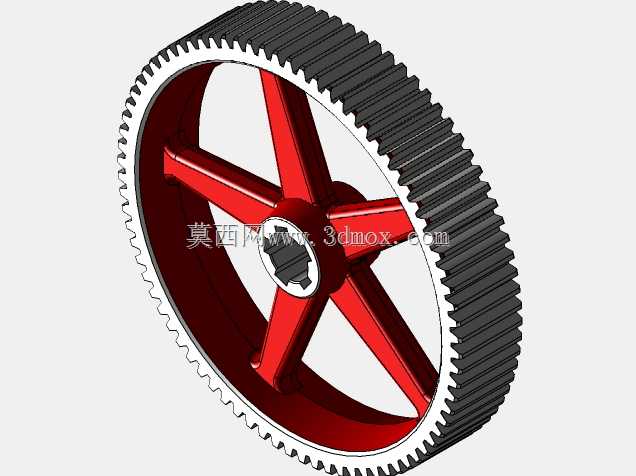

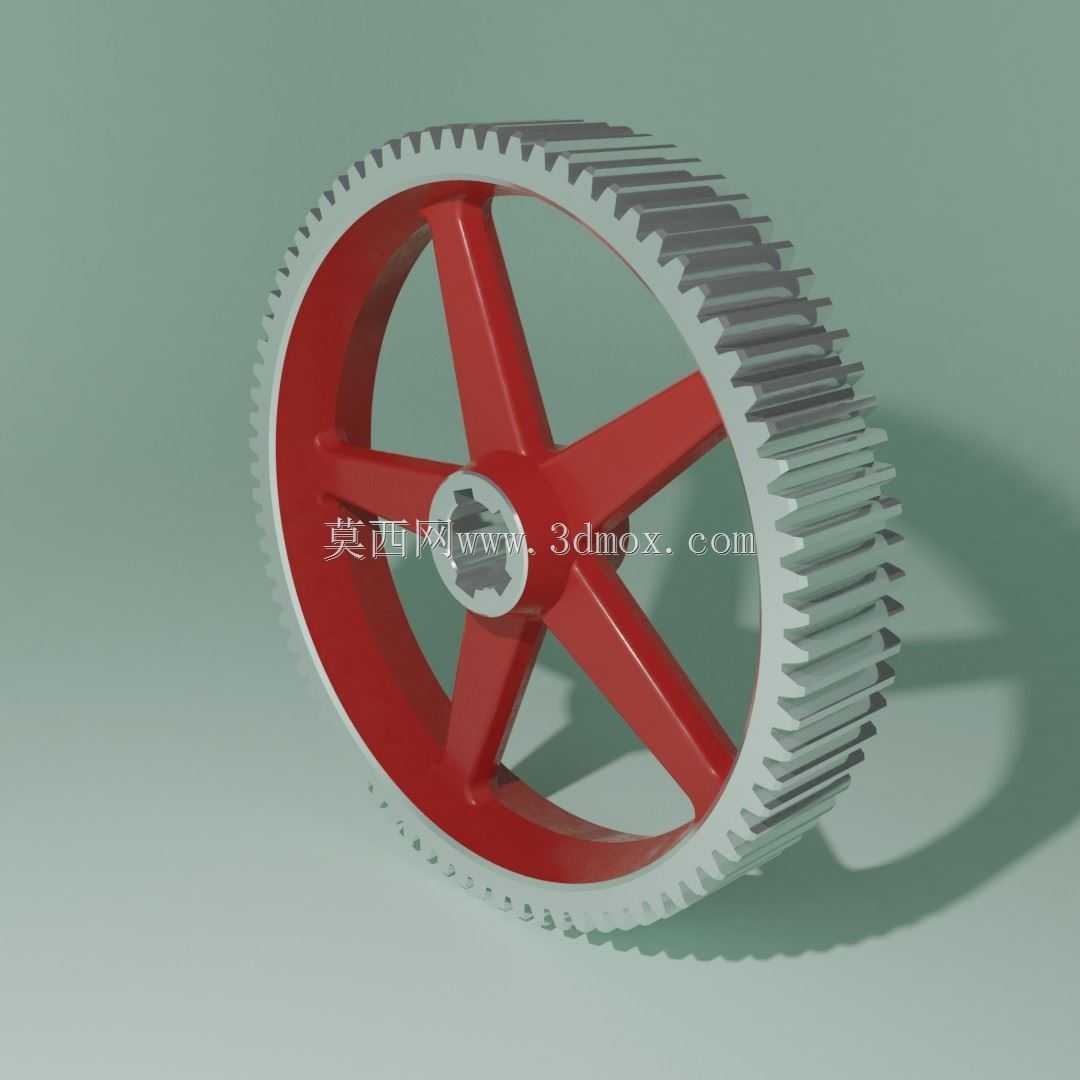

　　在中小功率传动的轻工机械、小型输送设备以及教学演示教具的传动链路里，这类模数2的辐条式铸造齿轮一直是兼顾成本与传动性能的常用选择。不同于大模数重载齿轮采用的辐板式甚至实心轮坯结构，这个齿轮选用六辐条的轮辐设计，核心是在满足轮齿抗弯强度、轮体扭转刚度的前提下，尽可能削减轮坯的整体重量，减少铸造环节的铁水用量，同时降低传动副的转动惯量，让启停阶段的动态冲击更小。从结构细节来看，轮缘部分的厚度经过核算，刚好能覆盖全齿高加上铸造工艺需要的加工余量，齿面后续可以通过精整处理满足8级精度的传动要求，适配转速不超过1500r/min的开式或者半开式传动场景，比如小型农用机具的动力传递、桌面级传动演示台的动力链路，都能见到这类结构齿轮的应用。

　　中心的安装孔采用带键槽的花键式结构？不对，仔细看是内孔带止动卡槽的设计，这种结构不需要额外的锁紧螺母，安装时只要和配套轴端的卡爪对齐，就能实现周向固定，避免传动过程中齿轮和轴出现相对转动，安装边界上，中心孔的直径适配常见的12mm直径传动轴，轮缘的外径控制在120mm左右，轴向齿宽是15mm，安装时只要保证轴端的轴向定位台阶和齿轮端面贴合，预留0.5mm的轴向窜动间隙，就能避免运转过程中出现轮齿偏磨的问题。设计这类铸造齿轮的时候，首先要考虑铸造工艺的拔模斜度，轮辐和轮缘、轮毂的交接位置都做了均匀的过渡圆角，避免铸造时出现应力集中导致的冷隔、缩孔缺陷，轮辐采用等截面的矩形截面，从轮毂处平滑延伸到轮缘内侧，既方便木模或者消失模的制作，

　　也能保证浇铸时铁水的流动顺畅，不会出现浇不足的问题。齿形部分是标准的渐开线直齿，压力角取通用的20度，齿顶高系数1，顶隙系数0.25，和同模数的标准直齿轮可以实现无侧隙或者微侧隙啮合，传动效率能稳定在96%以上。表面涂覆的红色漆层一方面是作为铸造后的防锈底漆，另一方面也能在装配或者检修的时候，快速识别轮齿的磨损情况——一旦齿面出现点蚀、磨损，红色漆层脱落的位置会非常明显，方便运维人员快速判断齿轮的损耗状态，不需要逐齿测量就能快速排查传动故障。在实际的设备选型里，这类齿轮不适合重载冲击的传动场景，比如冲床、破碎机的主传动链路，因为辐条结构的抗冲击能力不如辐板式结构，但在载荷平稳、转速中等的传动场景里，它的成本优势和轻量化优势非常明显，

　　铸造完成后只需要对中心安装孔、齿面进行少量的机加工就能投入使用，生产周期比切削加工的整体齿轮短40%左右，材料利用率也能提升60%以上。另外，这种六辐条的结构在做静平衡校正的时候也更方便，因为六个辐条均匀分布，只要在对应辐条上钻少量的平衡孔，就能把轮体的不平衡量控制在允许范围内，减少高速运转时的振动和噪音。很多教学用的传动模型里也会选用这类齿轮，因为醒目的红色轮辐能让观察者清晰看到齿轮的传动过程，理解轮辐、轮毂、轮缘的结构组成，比单一金属色的齿轮更有演示效果。从安装适配性来说，这个齿轮的轴向尺寸比较紧凑，不需要太大的安装空间，在一些布局紧凑的小型设备里，比如小型食品输送机的动力传动端、桌面级自动化设备的进给传动链路，都能很好地适配安装空间的限制，不会和周边的机架、护罩产生干涉。
