螺旋焊接斜齿轮传动构件结构设计

　　在重载传动场景的动力传递链路里，这类焊接结构的斜齿轮往往承担着跨距较大的扭矩传递任务，和整体锻造的齿轮相比，焊接成型的结构能在满足齿部强度要求的前提下，大幅降低轮体的整体重量，尤其适合对转动惯量有严格控制要求的中高速传动工位。从实际应用来看，这类齿轮常出现在仪器仪表的精密传动模组、中小型动力传输单元的减速段，以及需要兼顾结构强度与装配轻量化的传感配套传动机构中，齿部采用螺旋角设计的核心目的，是让轮齿啮合过程从直齿的瞬时全齿接触变为渐进式的线接触过渡，大幅降低啮合冲击带来的传动噪音与齿面局部应力集中，这一点在需要平稳传动、避免振动干扰精密传感元件工作的场景里尤为关键。

　　从设计思路上拆解这个构件，首先要明确的是齿圈与轮辐的焊接连接边界，齿圈部分采用满足接触疲劳强度的合金材质，保证啮合过程中齿面的耐磨性能与抗点蚀能力，而轮辐部分则选用韧性更好、焊接性能优异的结构钢，通过环向焊缝将两者连接为整体，焊接工艺的坡口设计需要避开应力集中的圆角过渡区域，同时要预留焊后加工的余量，避免焊接变形影响后续的齿形精加工与安装基准面的形位公差。轮体中心的安装孔是整个齿轮的装配基准，孔的公差配合需要和对接的传动轴做匹配设计，通常根据传递扭矩的大小选择过渡配合或者小间隙配合，配合面的表面粗糙度要控制在合理区间，既保证装配时的同轴度精度，也避免长期运行过程中出现配合面的微动磨损。

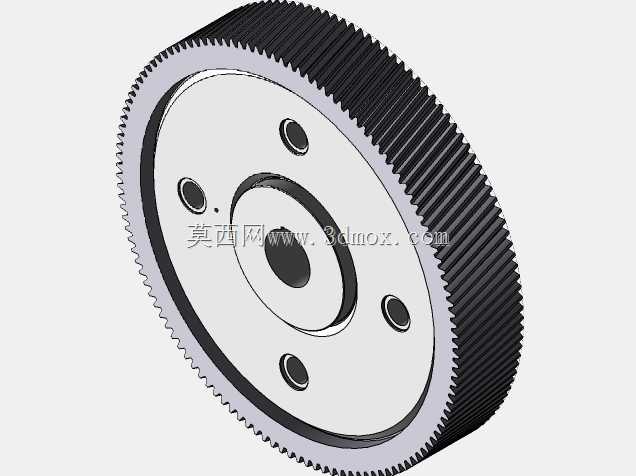

　　轮辐上均匀分布的四个通孔，并非单纯的减重设计，其位置分布是经过动平衡校核的，孔的中心圆直径、孔径大小都需要和轮体的整体质量分布做匹配，在齿轮完成齿形加工、焊接工序后，还可以通过这几个孔做去重处理，将整个轮体的动平衡精度控制在允许的范围内，避免高速转动时产生额外的径向跳动。齿部的参数设计需要匹配啮合副的参数，模数、压力角、螺旋角、齿宽这些核心参数，要结合传动比要求、中心距限制、额定传递扭矩做综合计算，齿宽的选择既要保证足够的啮合接触面积来分散齿面接触应力，也不能过宽导致轮齿受载时出现偏载现象，尤其是焊接结构的轮体，轮辐的刚性需要和齿宽做匹配，避免受载后轮辐产生微变形导致齿面载荷分布不均。

　　安装边界方面，这个齿轮的轴向定位依靠中心孔的台阶段面，台阶段的端面跳动公差需要严格控制，保证装配后轮齿的啮合宽度方向不会出现一端接触的情况；径向定位则完全依赖中心安装孔与轴的配合精度，装配时需要注意焊接部位的焊缝余高不能超出轮体的侧面基准面，避免和相邻的轴承、挡圈等装配零件产生干涉。在实际选型替换时，除了核对齿部的基本参数，还要重点确认轮辐上安装孔的分布圆直径、中心孔的台阶深度，以及轮体的总厚度尺寸，这些尺寸直接决定了该齿轮能否顺利装入现有传动腔体内，不会和周边的箱体壁、相邻传动件产生运动干涉。另外，焊接部位的焊后处理也很关键，焊缝需要做打磨平滑处理，消除焊接应力集中点，避免长期交变载荷作用下焊缝位置出现疲劳裂纹，齿面根据应用场景的不同，可以选择做表面淬火或者氮化处理，提升齿面的硬度与耐磨性能，延长齿轮的整体使用寿命。在传动系统的装配过程中，这类焊接斜齿轮的啮合侧隙需要调整到合理范围，侧隙过小会导致轮齿啮合时卡滞、润滑脂无法顺利进入啮合面加剧磨损，侧隙过大则会导致传动回程误差增大，在需要精准传动的传感配套机构中，回程误差过大会直接影响传感信号的采集精度，这也是设计和装配环节需要重点把控的细节。
