两款立式承压膨胀罐三维结构设计

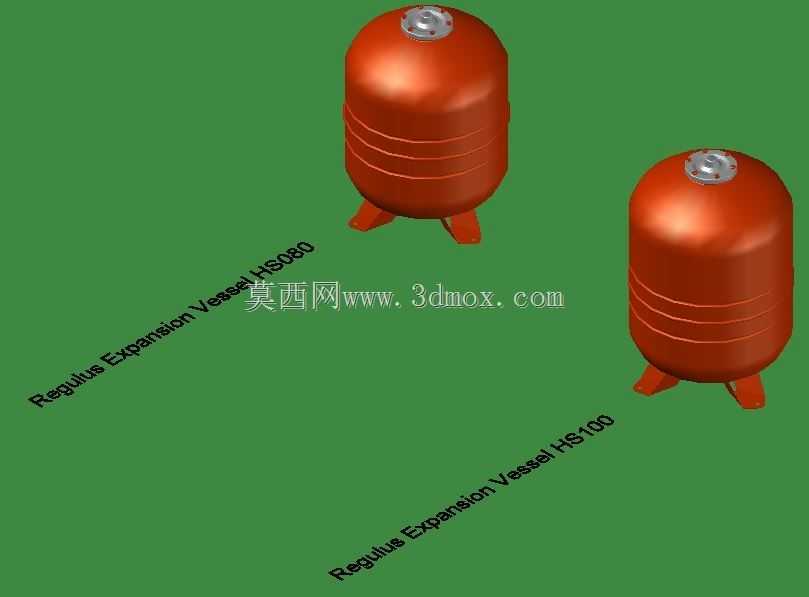

　　做暖通给排水、闭式循环水系统设计的工程师，对膨胀容器这类部件不会陌生，这套模型还原的是两款不同容积的立式隔膜式膨胀罐，分别对应80升与100升的常用规格，建模时完全参照实物的安装边界与结构比例做了还原，没有做夸张的艺术化处理，能直接用于系统布局的干涉校验、安装空间模拟。

　　先从实际应用场景说起，这类膨胀罐最常出现在民用建筑的中央空调冷热水循环系统、集中供暖的闭式水循环回路、小型太阳能热水系统，还有工业生产里的低压冷却水循环管路里。核心作用是容纳系统内水受热膨胀产生的多余容积，避免管路压力持续升高触发安全阀泄水，同时还能在系统小流量补水时缓冲压力波动，减少水泵的频繁启停，延长水泵与管路阀件的使用寿命。很多新手做系统设计时容易忽略膨胀罐的选型与安装位置，要么选的容积不够导致系统超压，要么安装位置不对导致罐内气囊无法正常伸缩，这套模型在做管路布局时，可以直接导入装配体，核对安装空间、接口对接尺寸，提前规避现场安装时的干涉问题。

　　从结构设计来看，两款罐体都采用立式椭球形封头结构，相比平顶封头，椭球形封头的承压应力分布更均匀，在同等壁厚下能承受更高的工作压力，适合这类长期带压工作的容器部件。罐体下部设置了三个均匀分布的支脚，支脚做了向外倾斜的角度设计，相比平底直接放置的结构，三个支脚的支撑稳定性更好，即使地面有轻微不平整，也能保证罐体放置平稳，不会出现倾斜晃动的情况，同时支脚预留了安装孔位，可以通过膨胀螺栓直接固定在混凝土基础或者设备机架上，避免系统运行时管路振动导致罐体移位。罐体顶部设置了统一规格的法兰接口，接口位置做了加厚处理，因为这个位置既要对接管路，还要内置充气气门芯，用来预充对应压力的氮气，加厚的法兰结构能保证接口处的密封性能，避免长期带压运行出现渗漏。

　　罐体外部做了环形加强筋设计，也就是模型上能看到的几圈环形凸起，不要小看这几道筋，罐体长期承受内压时，筒壁会产生环向拉应力，这几道加强筋可以有效提升筒壁的结构刚度，减少筒壁在压力波动时的形变幅度，降低金属疲劳的风险，延长罐体的整体使用寿命。两款罐体除了容积不同，整体的接口尺寸、支脚安装孔位的分布直径都做了统一化设计，这样在做系统选型时，如果后期需要扩容更换更大容积的罐体，不需要重新改动管路接口位置和基础安装孔，直接替换就能完成升级，降低现场改造的工作量。

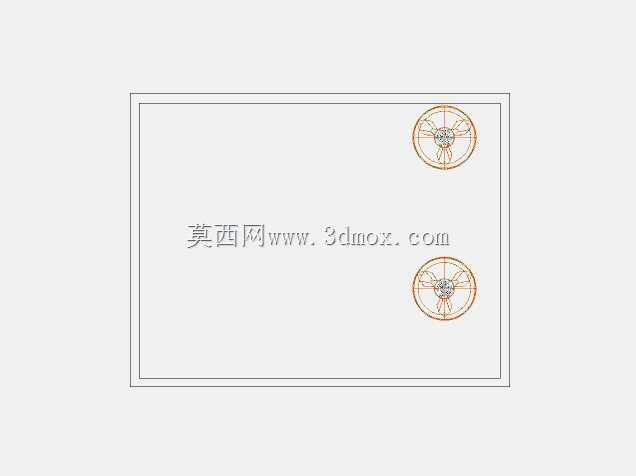

　　建模时对罐体的安装边界做了精准还原：80升规格的罐体整体高度更低，筒身直径更小，适合安装在空间局促的管井、设备间角落；100升规格的罐体筒身更高，容积更大，适合管路总容积更大、膨胀量更高的系统。两款罐体的顶部接口都采用标准管法兰尺寸，对接时可以直接匹配常用的镀锌管或者PPR管路法兰，不需要额外做变径接头。支脚的安装孔距也按照行业通用规格设置，导入装配体后可以直接生成对应的基础安装孔位，不用再反复核对尺寸。另外模型里还原了罐体的金属漆面质感，支脚的圆角过渡、封头与筒身的焊接过渡位置都做了写实处理，没有生硬的直角拼接，符合实际产品的加工工艺，做方案演示时也能更直观地展示设备的实际外观。

　　很多刚接触三维建模的工程师做这类罐体模型时，容易忽略支脚的倾斜角度、加强筋的位置，要么把支脚做成垂直向下的，导致支撑稳定性不足，要么把加强筋做的间距不均，不符合实际产品的冲压工艺。这套模型在建模时完全参照实际产品的加工逻辑，封头采用旋压成型的曲面弧度，筒身的加强筋采用冲压成型的凸起结构，支脚采用焊接式的倾斜支撑结构，所有的圆角过渡都符合钣金冲压、焊接加工的工艺要求，不会出现无法加工的不合理结构。在做系统装配时，还可以模拟罐体与周边管路、阀件、水泵的相对位置，核对检修空间是否足够，比如顶部的气门芯位置是否预留了充气操作的空间，支脚位置是否预留了扳手拧膨胀螺栓的操作空间，这些细节在二维图纸上很容易被忽略，通过三维模型就能提前发现问题，避免现场安装时才发现空间不足，导致返工。
