USB连接器专用环形电缆固定支架

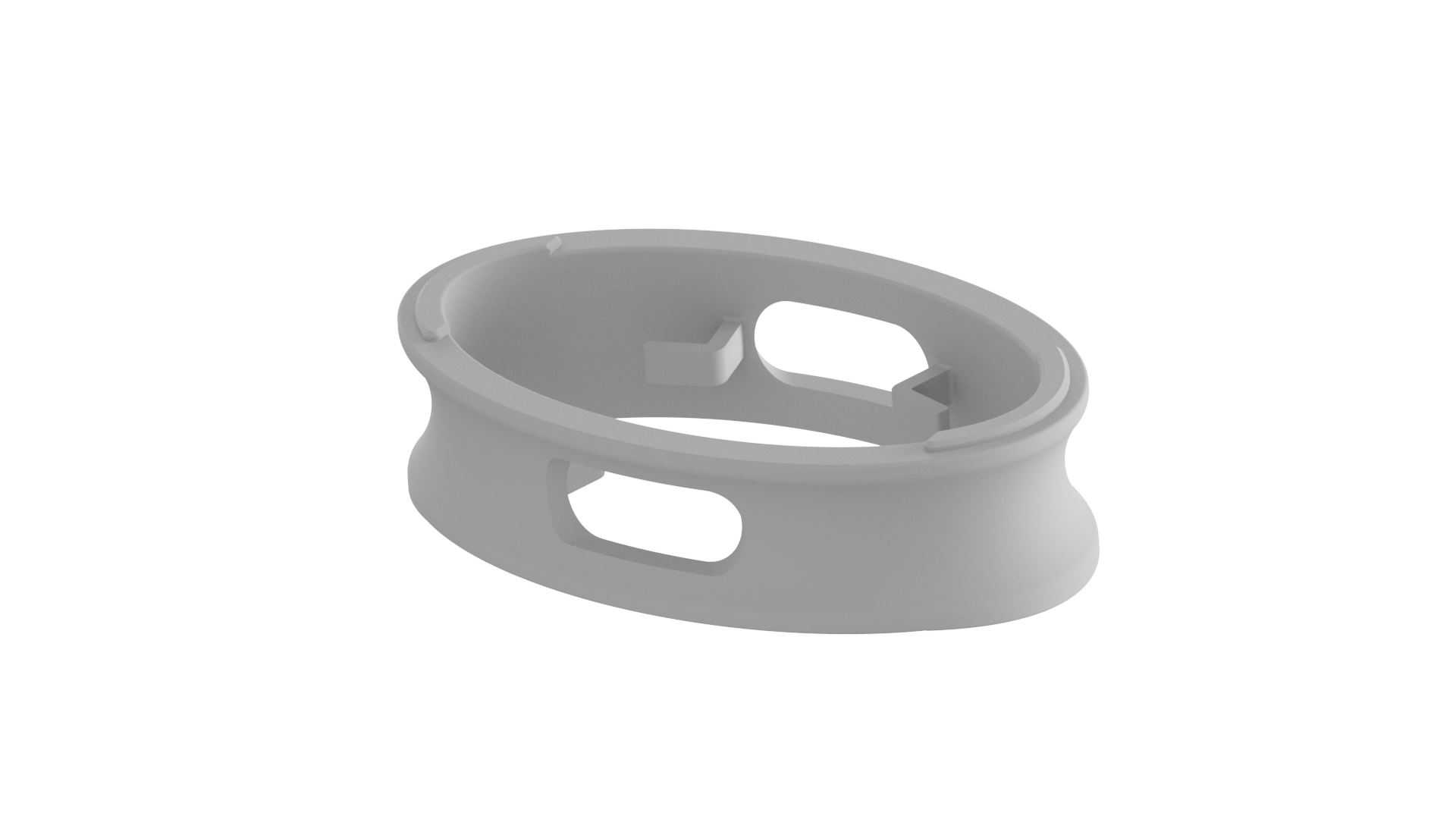

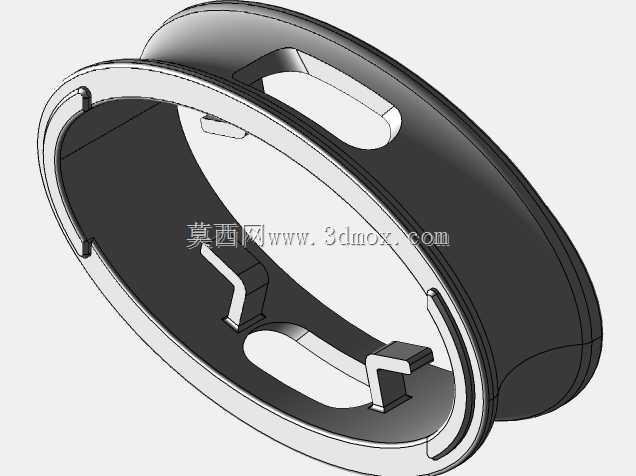

　　在工业传感布线、桌面外设理线、小型电控柜内部走线的场景中，USB类连接器的线缆固定一直是容易被忽略的细节——很多现场布线时直接用扎带捆扎线缆，要么扎带过紧压伤线芯屏蔽层，要么固定点离连接器过远，线缆受拉扯时应力直接作用在USB接头的焊盘上，时间久了容易出现虚接、断连的问题，尤其是带数据传输功能的传感类USB线路，接头松动会直接导致信号丢包，影响整套检测设备的运行稳定性。这款环形电缆支架就是针对这类痛点设计的专用固定件，整体采用腰形环形的中空结构，没有多余的突出棱角，安装后不会剐蹭周边的其他线缆或者设备外壳。从结构设计来看，支架的内侧预留了两个对称的卡扣凸台，刚好可以卡在USB连接器尾部的线缆护套位置，安装时不需要额外的紧固件，

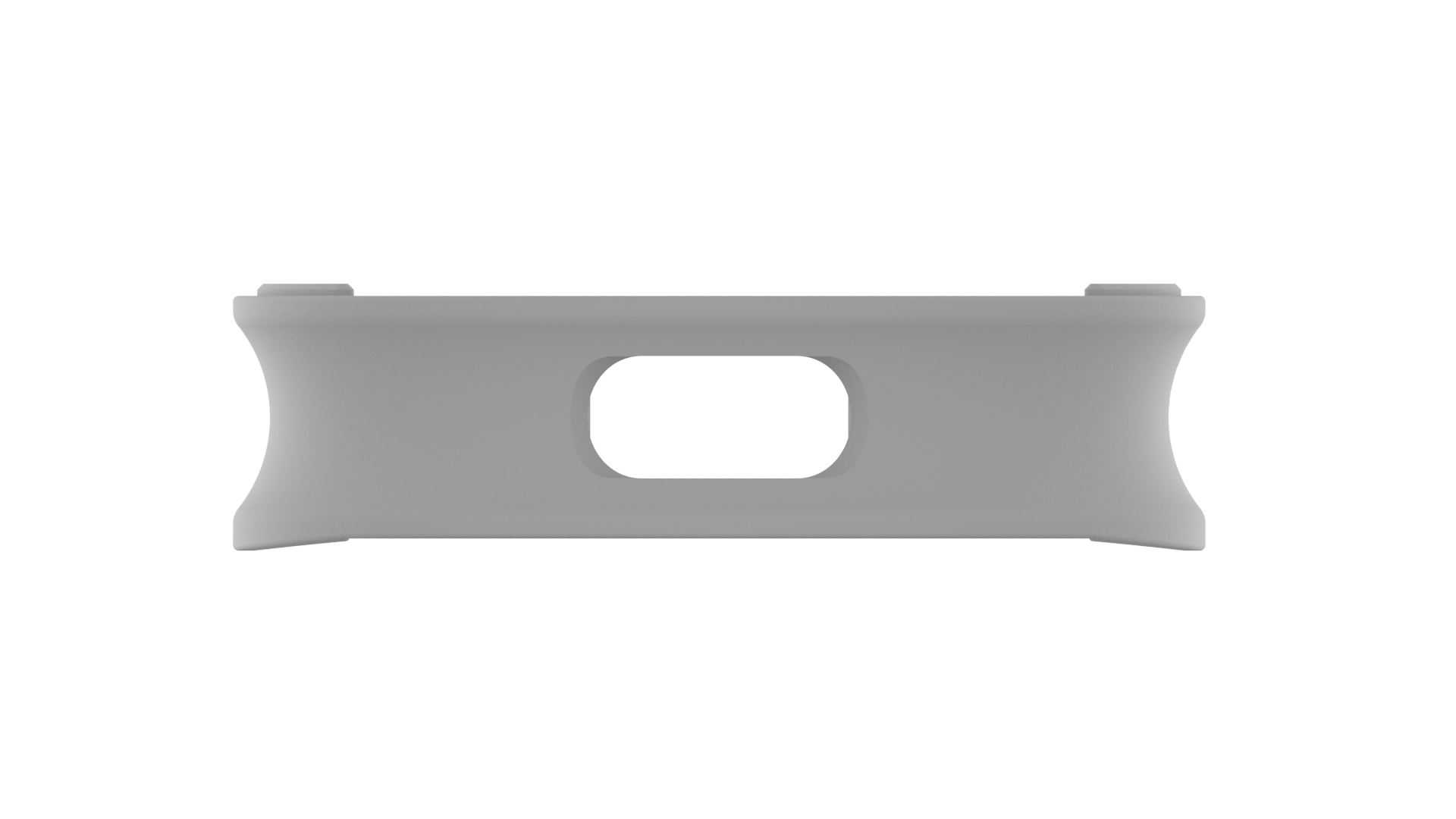

　　只需要将线缆从支架的中空位置穿入，把卡扣对准护套的卡位压入即可，卡扣的间隙经过适配，卡入后不会压伤线缆外被，同时能将线缆的拉扯应力全部转移到支架本体上，避免接头位置直接受力。支架的外侧壁开有两个对称的矩形镂空窗口，一方面是为了减轻零件自身重量，对于需要批量安装的场景，能减少耗材用量，另一方面这两个窗口也可以作为辅助穿线的卡位，当多组支架并排使用时，可以用细扎带穿过窗口将相邻支架绑定，实现多路线缆的分层固定。支架的上下端面做了微弧收边处理，当多个支架堆叠放置时，上下支架的弧面可以互相贴合，不会出现滑动错位的问题，仓储和现场备料时可以整齐叠放，不会零散滚落，适配车间的零件盒分类存放需求。从安装边界来看，这款支架的整体外轮廓为扁环形，

　　最大外径适配常规USB-A型连接器的尾部护套尺寸，安装时不需要在安装面板上开过大的孔位，只需要预留和支架底部外径匹配的沉台即可，支架的底部做了微小的拔模斜度，不管是3D打印快速制样还是注塑批量生产，都能顺利脱模，生产工艺性较好。在实际使用中，这款支架除了固定USB线缆外，也可以适配线径接近的其他传感类信号线缆，比如小型光电传感器的出线、接近开关的连接线，只要线缆护套的外径和支架内侧卡扣的适配范围匹配，都可以用它做末端固定，相比传统的扎带固定、线卡固定，它的固定点离接头更近，应力释放效果更好，而且不会像扎带那样在维护拆线时需要剪断重绑，只需要拨开卡扣就可以取下线缆，重复利用率更高。设计时特意将支架的壁厚做了均匀处理，整体壁厚保持在1.

　　5mm到2mm之间，不管是用PLA、ABS等3D打印材料制作样件，还是用PP、尼龙等工程塑料注塑量产，都不会出现壁厚不均导致的缩痕、变形问题，零件成型后的形位公差更容易控制，卡扣的配合精度也能得到保证。支架的表面没有做多余的纹理设计，光滑的外表面在穿线时不会刮伤线缆外被，即使是带屏蔽层的柔性USB线，反复拆装也不会出现外被磨损的情况。在设备内部走线的场景中，这类小支架往往能大幅提升布线的规整度，避免线缆杂乱缠绕在其他运动部件上，尤其是在小型检测设备、桌面实验仪器的内部，空间本身比较紧凑，线缆如果没有合理固定，很容易被运动的机构件剐蹭，导致线路破损，这款环形支架的扁平结构不会占用过多的安装空间，贴装在设备内壁或者安装板上时，突出安装面的高度很低，不会和周边的元器件产生干涉。
