带配套管路配件的民用供热分配集成装置

　　这套集成式供热分配装置，主要应用于民用住宅、小型商用建筑的集中供热入户分配场景，承担着将供热主管网输送的热媒，按照各支路需求均匀分配到不同采暖回路的核心作用，同时可实现各回路通断控制、流量调节、压力监测等功能，是分户供暖、区域小型供热组网中不可或缺的核心集成单元。从结构设计逻辑来看，整套装置采用模块化集成思路，将循环动力部件、管路连接件、控制阀门、配电控制单元整合在同一安装框架内，摒弃了传统现场散件拼装的施工模式，所有管路走向、部件安装位置均经过预制排布，现场仅需对接主供回水管与各支路采暖管即可完成安装，大幅降低现场施工的管路焊接、定位校准工作量，也减少了现场拼装带来的管路泄漏、布局杂乱等隐患。在功能特性层面，

　　装置集成的循环泵为热媒循环提供动力，可克服管路沿程阻力与局部阻力，保证热媒在各采暖回路中稳定循环；配套的Viega Prestabo系列卡压式管路配件，具备可靠的密封性能与抗腐蚀能力，适配镀锌钢管、不锈钢管等常见采暖管路材质，安装时无需套丝或焊接，通过专用卡压工具即可完成连接，连接强度高、密封寿命长，适配采暖系统长期带压运行的工况；Meibes品牌的专用阀组部件，可实现各支路的流量精准调节，能够根据不同区域的采暖需求匹配对应流量，避免出现近端过热、远端不热的水力失衡问题，同时阀组自带的关断功能，可在单回路检修时不影响其他回路正常运行，降低维护对整体供热的影响。配电单元则为循环泵、电动控制阀件提供供电与逻辑控制接口，

　　可外接温控器实现室温联动控制，当室内温度达到设定值时自动调整泵组运行状态或关断对应回路，实现按需供热，降低无效能耗。从安装边界与外形尺寸来看，整套装置采用壁挂式安装设计，整体框架的安装孔位按照常规住宅水暖井、设备间的预留尺寸设计，背部预留的安装挂点间距适配市面通用的膨胀螺栓安装规格，安装时需保证装置垂直固定，避免倾斜导致泵组运行时出现异常磨损、排气不畅等问题。管路接口的位置排布充分考虑了现场接管的操作空间，主供回水口设置在装置侧部对应主管网的常规走向位置，各支路接口沿装置下部均匀排布，预留足够的管路弯曲操作空间，方便现场连接地暖、散热器等不同末端的供回水管路。装置正面预留了操作与检修空间，阀组调节手柄、配电单元的操作面板均朝向外侧，

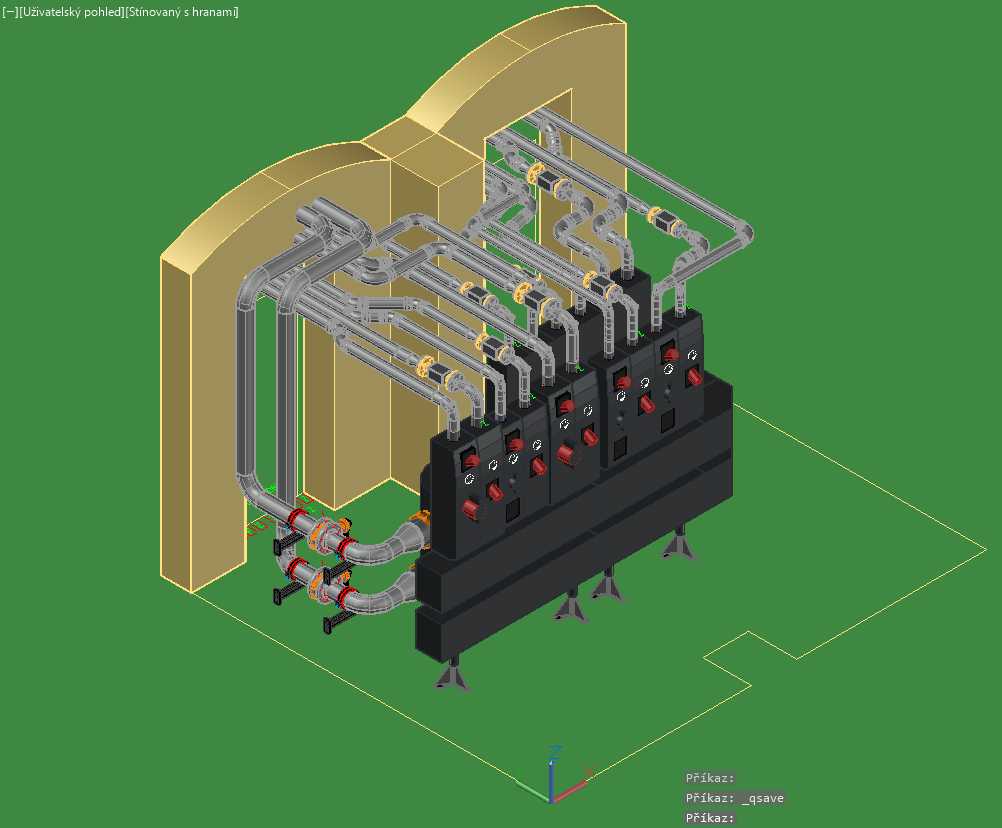

　　日常调节流量、复位电路时无需拆卸装置外罩即可完成操作；泵组的排气阀位置设置在便于操作的高度，系统初次注水调试时可方便地排出泵腔内的空气，避免气蚀影响泵组使用寿命。在设计细节上，管路走向采用大曲率半径的弯头设计，减少管路局部阻力，降低泵组的运行功耗；所有管路连接点均设置在便于观察的位置，后期运行时若出现渗漏可快速定位故障点；配电单元与管路部分做了物理隔离，避免管路凝露、渗漏时影响电气部件的绝缘性能，提升运行安全性。整套装置的建模过程严格按照实物部件的实际尺寸1:1还原，各部件的装配关系完全匹配实际安装状态，管路的连接位置、阀组的操作行程、泵组的安装间隙都做了精准复刻，可直接用于供热系统的BIM建模、施工方案模拟、安装空间校核等场景，结构设计人员可直接参考该模型调整项目中的供热装置布局，施工人员也可通过模型直观了解装置的接管顺序与安装要点，减少施工失误。
