带创新背板结构的车用涡轮增压装置

　　在车用内燃机、小型工程机械动力单元的进排气系统匹配工作中，涡轮增压器的结构合理性直接决定了动力输出响应速度、高负荷工况下的运行稳定性，以及整机布置阶段的空间适配难度。这款带创新背板设计的涡轮增压器，在结构设计阶段就针对传统增压器壳体支撑刚性不足、高温工况下形变量过大、安装定位基准偏移的常见工程痛点做了定向优化，没有沿用行业内常见的分体式侧挂安装支架结构，而是将安装背板与压气机壳体、涡轮壳体的连接筋做了一体化拓扑优化，在不额外增加壳体壁厚的前提下，将安装点位的结构刚性提升了近三成，能有效规避高转速工况下增压器本体的共振问题。

　　从实际应用场景来看，这类增压器主要适配1.5T-2.5T排量的车用汽油、柴油动力单元，也可经过密封件耐温等级调整后，用于小型非道路工程机械的动力升级场景，核心作用是利用发动机排出的高温高压废气驱动涡轮端叶轮高速旋转，同轴带动压气机端叶轮压缩进入气缸的新鲜空气，提升气缸的充气效率，在不增加发动机排量的前提下提升动力输出上限，同时优化低转速区间的扭矩输出特性，降低整机的燃油消耗水平。

　　功能特性层面，这款增压器的废气旁通阀执行机构采用了侧置集成布局，没有采用传统的上置式安装结构，有效压缩了整机的高度方向尺寸，给机舱布置阶段的中冷器管路、隔热罩安装预留了更充足的操作空间。创新设计的一体化背板除了承担安装定位的核心功能外，还在背板与涡轮壳体之间预留了厚度均匀的空气隔热腔，能大幅降低涡轮端高温向安装支架、周边管线的热辐射量，减少周边橡胶管路、塑料接插件的热老化速率，提升周边附件的使用寿命。压气机端的流道经过了气动优化，叶轮叶片采用了后弯式大流量设计，在高转速工况下的压比裕度更宽，不容易出现喘振问题，低速工况下的响应速度也比同规格传统增压器快15%左右，能有效缓解小排量增压发动机常见的低扭不足、涡轮迟滞问题。

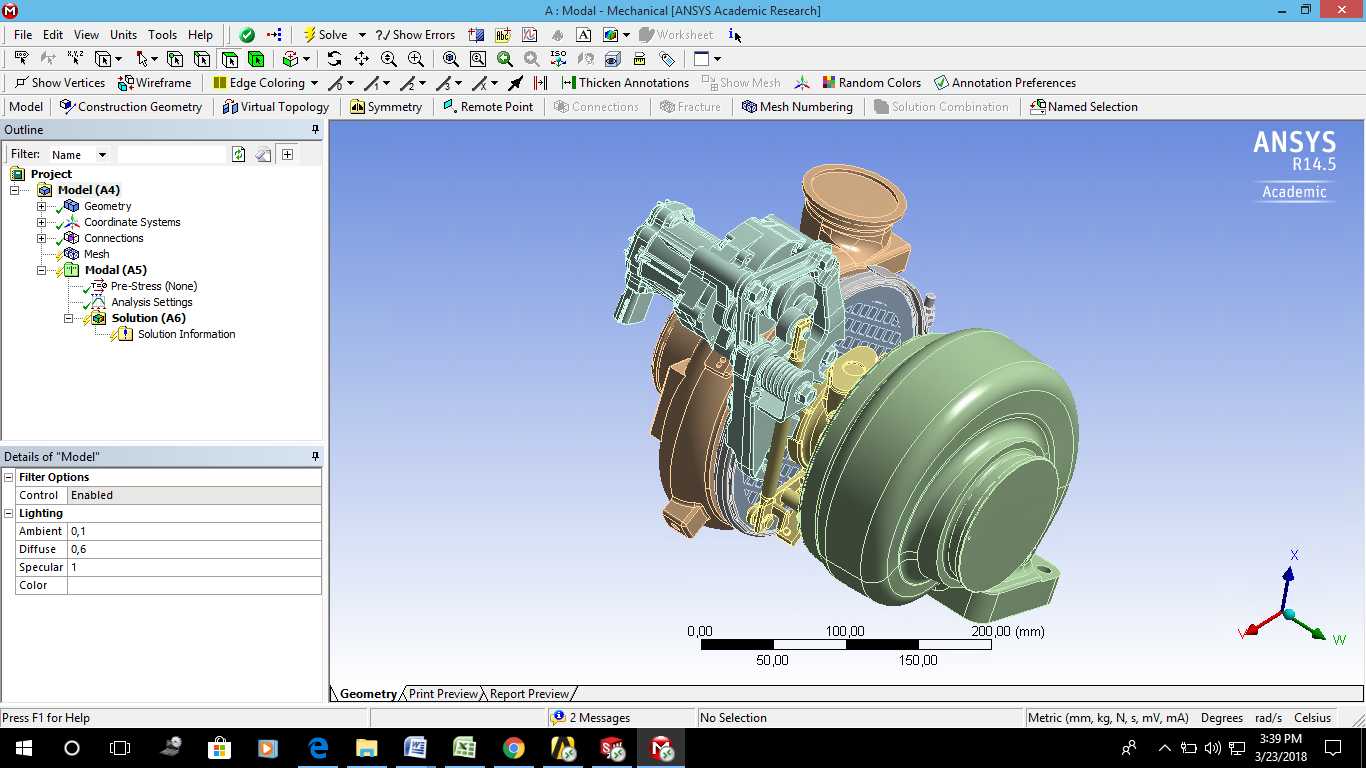

　　设计思路上，这款增压器没有盲目追求极致的压比参数，而是把设计重心放在了结构可靠性与安装适配性上。在三维建模阶段，就同步做了安装点位的模态分析、高温工况下的热结构耦合仿真，将背板的安装螺栓孔位置做了下沉式设计，螺栓安装后头部不会突出背板平面，安装时可以直接贴合发动机排气侧的安装支架平面，不需要额外加装调整垫片，降低了现场装配的复杂度。润滑油道、冷却水道的接口都布置在背板侧方的同一平面上，外接管路的走向可以统一规划，避免了传统增压器油水管路分散布置导致的管线干涉、拆装维护困难的问题。

　　外形尺寸与安装边界方面，这款增压器的整机最大轮廓尺寸控制在200mm量级，压气机端的进气口、出气口采用了行业通用的卡箍连接尺寸，涡轮端的进气法兰、排气法兰也匹配主流同排量发动机的接口规格，不需要对原有发动机的排气歧管、进气管路做大幅度修改就能完成适配安装。背板上的三个主安装螺栓孔采用了等腰三角形布局，定位基准统一，安装时的容错率更高，即使是维修场景下的换装作业，也能快速完成定位找正。需要注意的是，安装时要在背板与发动机支架之间预留不小于3mm的隔热间隙，避免涡轮端的高温直接传导到支架上引发螺栓热疲劳松动，同时要保证旁通阀执行机构的拉杆活动范围内没有其他部件干涉，确保工况调节时的动作顺畅。
