轴向活塞式液压马达连接结构

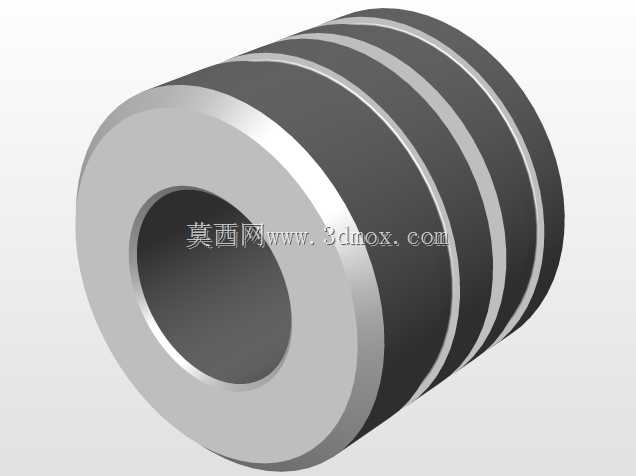

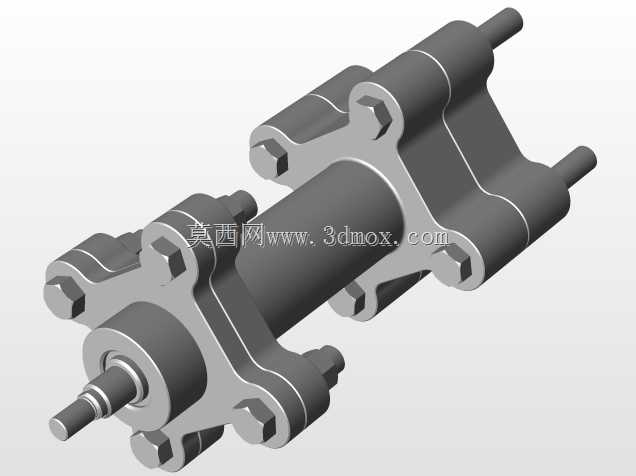

　　在工程机械、重型装备、工业自动化液压系统的执行端布局里，轴向活塞式液压马达是把液压能转换为旋转机械能的核心部件，这套连接结构的设计直接决定了马达在主机上的安装可靠性、载荷传递效率以及后期维护的便捷性。从实际工况适配来看，这类双法兰对接的结构常应用在行走机构驱动、回转装置动力输入、工装夹具旋转驱动等场景，比如小型挖掘机的行走驱动端、自动化生产线的回转工作台动力输入、高空作业平台的回转机构，都需要这类安装定位精准、连接刚度充足的液压马达结构来承载交变载荷。

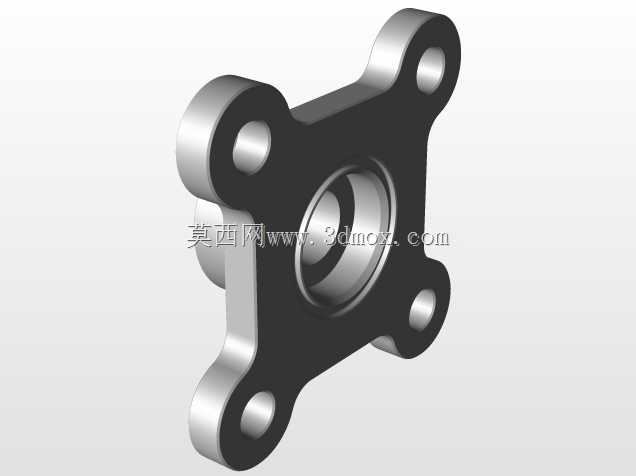

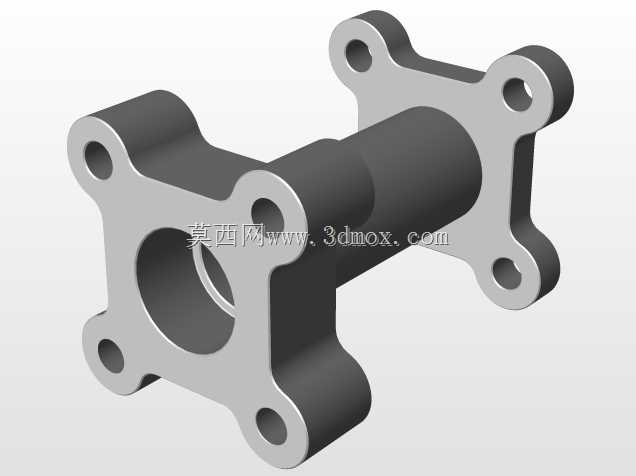

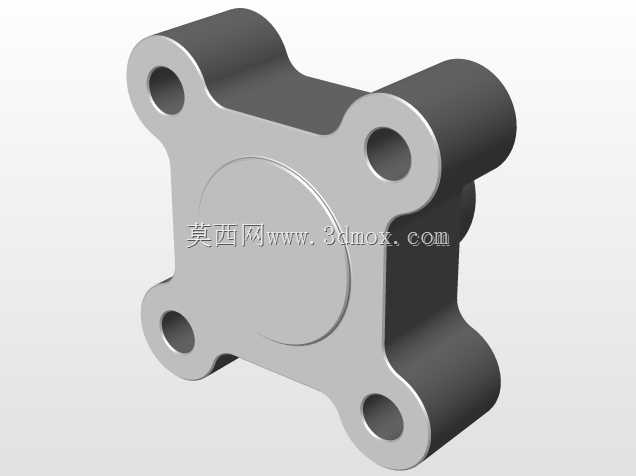

　　从结构功能特性来看，两端的法兰安装面分别承担不同的对接功能，一端对接液压系统的阀块或者供油管路集成块，另一端对接负载端的传动壳体或者减速机输入法兰，法兰面上均匀分布的安装孔采用通孔设计，适配内六角圆柱头螺栓穿装固定，孔位的位置度公差控制在0.02mm以内，保证对接时不会出现偏载，避免密封件因为安装错位出现早期泄漏。中间的筒状结构是马达的主体容腔，内部容纳柱塞缸体、配流盘、输出轴等核心部件，筒身的壁厚经过强度校核，能够承受系统最高31.5MPa的工作压力，同时在侧向载荷作用下不会出现形变，保证内部运动副的配合间隙始终处于设计范围内。

　　设计思路上，这套结构优先考虑了安装的兼容性，两端法兰的安装孔距采用行业通用的跨距标准，能够直接替换同规格的其他品牌马达，不需要对主机的安装位做二次加工；法兰端面设计有密封槽，适配O型圈静密封，在高压工况下能够保证端面无渗漏，同时密封槽的倒角做了R0.5的圆滑处理，避免安装时割伤密封胶圈。筒身和两端法兰的衔接处做了圆弧过渡，避免应力集中，因为液压马达在工作时会频繁承受正反转的冲击载荷，直角衔接的位置很容易在长期交变应力下出现疲劳裂纹，圆弧过渡能够把应力峰值降低40%以上，大幅提升结构的疲劳寿命。

　　从安装边界尺寸来看，两端法兰的外轮廓尺寸控制在适配常规安装空间的范围内，法兰厚度经过受力计算，在螺栓拧紧力矩达到额定值时不会出现翘曲变形，保证端面的平面度始终维持在0.01mm以内；中间筒身的外径尺寸预留了足够的管路布置空间，外接的泄油口、进出油口布置在筒身的侧方位，不会和法兰面的安装螺栓产生干涉，同时油口的位置高度考虑了现场接管的操作空间，不需要额外使用加长接头就能完成管路连接。输出端的法兰中心孔和输出轴保持同轴，同轴度公差控制在0.015mm以内，保证动力输出时不会出现径向跳动，避免和负载端的联轴器产生额外的附加载荷，延长轴承和密封件的使用寿命。

　　在实际选型匹配时，这套结构的安装尺寸能够覆盖中小排量的轴向柱塞马达应用场景，对于需要频繁正反转、启动扭矩要求高的工况，双法兰的连接方式比单法兰或者螺纹连接的结构抗振性能更好，在设备长期运行过程中不会出现连接螺栓松动的问题。结构的材质选用高强度球墨铸铁，经过时效处理消除内应力，加工完成后表面做磷化处理，具备一定的防锈能力，能够适应户外施工、车间潮湿环境等不同的使用场景，不需要额外做表面防护处理就能满足长期使用的要求。
