带齿条小齿轮的工业锥齿轮传动箱

　　这套锥齿轮传动组件常应用在长距离直线往复驱动的工业场景中，比如自动化仓储的堆垛机横向行走机构、大型工装平台的直线位移驱动、重型板材输送线的精准推送工位，这类场景往往需要将电机输出的高转速低扭矩旋转运动，通过锥齿轮组完成90度转向后，再经齿轮齿条啮合转换为大推力的直线运动，相比丝杠传动、同步带传动，齿轮齿条传动的行程不受部件长度限制，单根齿条可拼接延伸至数十米行程，且能承受更大的轴向载荷，适合重载长行程的传动需求。

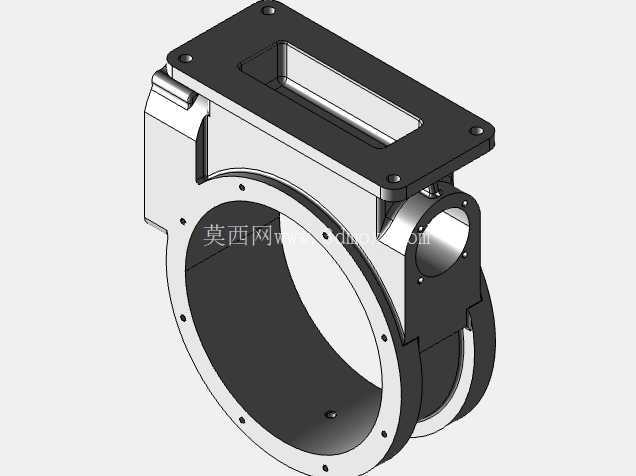

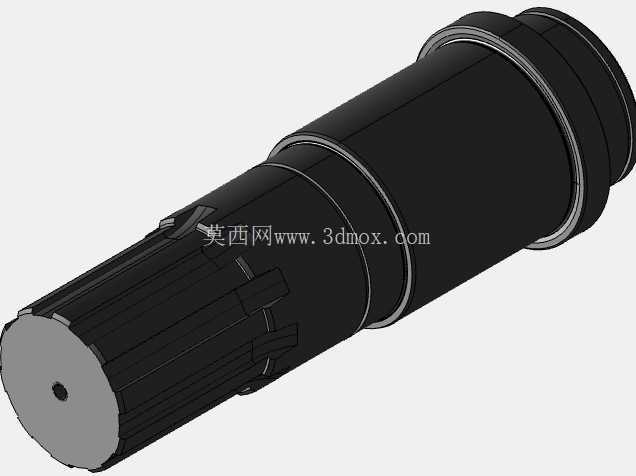

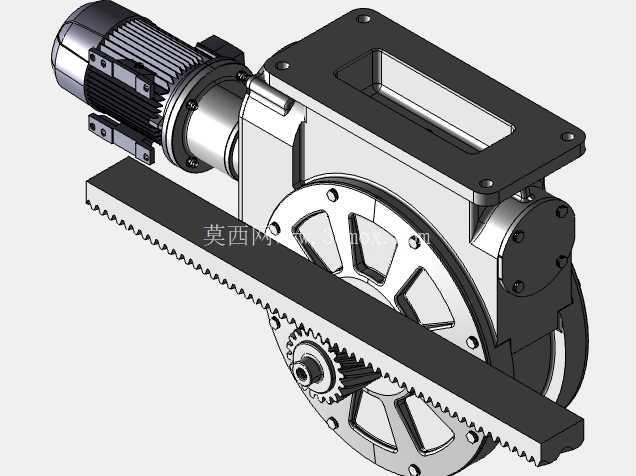

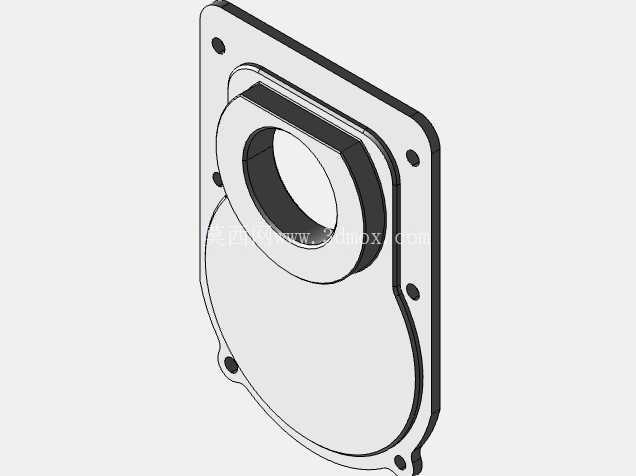

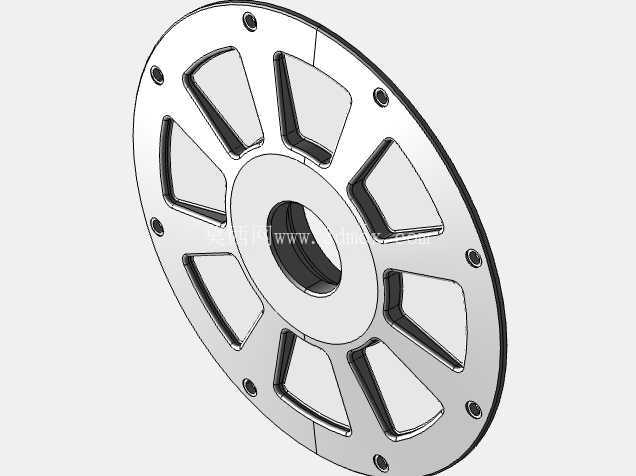

　　从结构设计来看，输入端直接匹配标准驱动电机的安装法兰，电机输出轴与箱体内的主动锥齿轮通过键连接实现扭矩传递，主动锥齿轮与从动锥齿轮采用正交啮合布置，将动力传递方向旋转90度后输出至同轴安装的驱动小齿轮，驱动小齿轮与固定安装在设备基座上的长齿条啮合，当电机运转时，整个齿轮箱连同搭载的执行机构会沿着齿条的长度方向做直线运动。箱体采用分体式铸造结构设计，合箱面经过精密铣削加工保证密封性能，箱体上预留的多个安装孔位可直接固定移动负载的安装板，顶部开设的观察窗口可在不拆解箱体的情况下检查内部锥齿轮的啮合磨损情况，也可作为注油口补充齿轮润滑脂，箱体两侧的轴承位采用阶梯孔设计，既可以对支撑轴承做轴向定位，也能预留密封件的安装槽，避免润滑脂泄漏同时阻挡外界粉尘进入箱体内部。

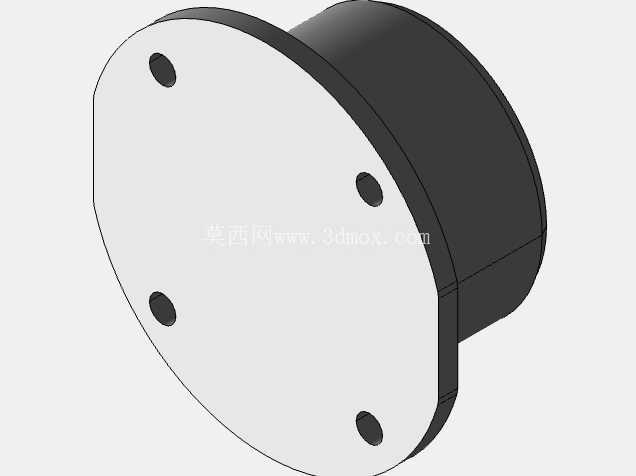

　　在齿轮参数匹配上，锥齿轮组采用格里森齿制设计，啮合重合度高，传动过程中冲击小噪音低，可适应频繁正反转的工况需求，输出端的驱动小齿轮采用变位齿轮设计，抵消与齿条啮合时的根切问题，同时提升轮齿的弯曲强度，齿条采用标准直齿设计，齿面经过高频淬火处理，硬度达到HRC45-50，具备足够的耐磨性能，可承受长期往复运动的磨损消耗。安装边界方面，输入端的电机安装法兰采用标准IEC尺寸，可适配不同功率的同法兰规格电机，无需额外做转接板设计，箱体底部与负载安装面的连接孔位采用对称布置，安装时可根据现场走线方向调整电机的朝向，齿轮与齿条的啮合侧隙可通过箱体上的导向轮安装座进行微调，保证啮合间隙处于0.1-0.3mm的合理区间，既避免侧隙过大导致的反向回程误差，也防止侧隙过小造成的轮齿卡滞、磨损加剧问题。

　　实际应用中，这套传动组件的直线运动速度可通过更换不同减速比的锥齿轮副进行调整，低速大推力工况下可选择大减速比锥齿轮组，输出推力可达数十千牛，满足重型负载的移动需求，高速轻载工况下可选择小减速比锥齿轮组，直线运行速度可达1m/s以上，适配快速移位的工位需求。箱体内部采用脂润滑设计，无需额外配置润滑油循环系统，维护周期长，适合在粉尘较多、环境相对恶劣的工业车间内使用，所有外露的传动齿轮位置可根据需求加装防护罩，避免杂物落入啮合区域造成轮齿损伤。在做三维结构校核时，需要重点验证锥齿轮的啮合接触斑点位置，保证接触斑点处于齿面中部区域，避免偏载造成的轮齿早期失效，同时要校核输出轴的抗弯强度，保证在最大推力工况下轴的挠度不超过允许值，避免小齿轮与齿条出现啮合错位。整个组件的安装基准以齿条的安装面为统一基准，安装时需要先调平齿条的直线度，再调整齿轮箱的安装高度，保证小齿轮与齿条的齿宽方向完全对齐，避免出现偏载磨损的情况。
