欧标带开关弧形延长线插座结构设计

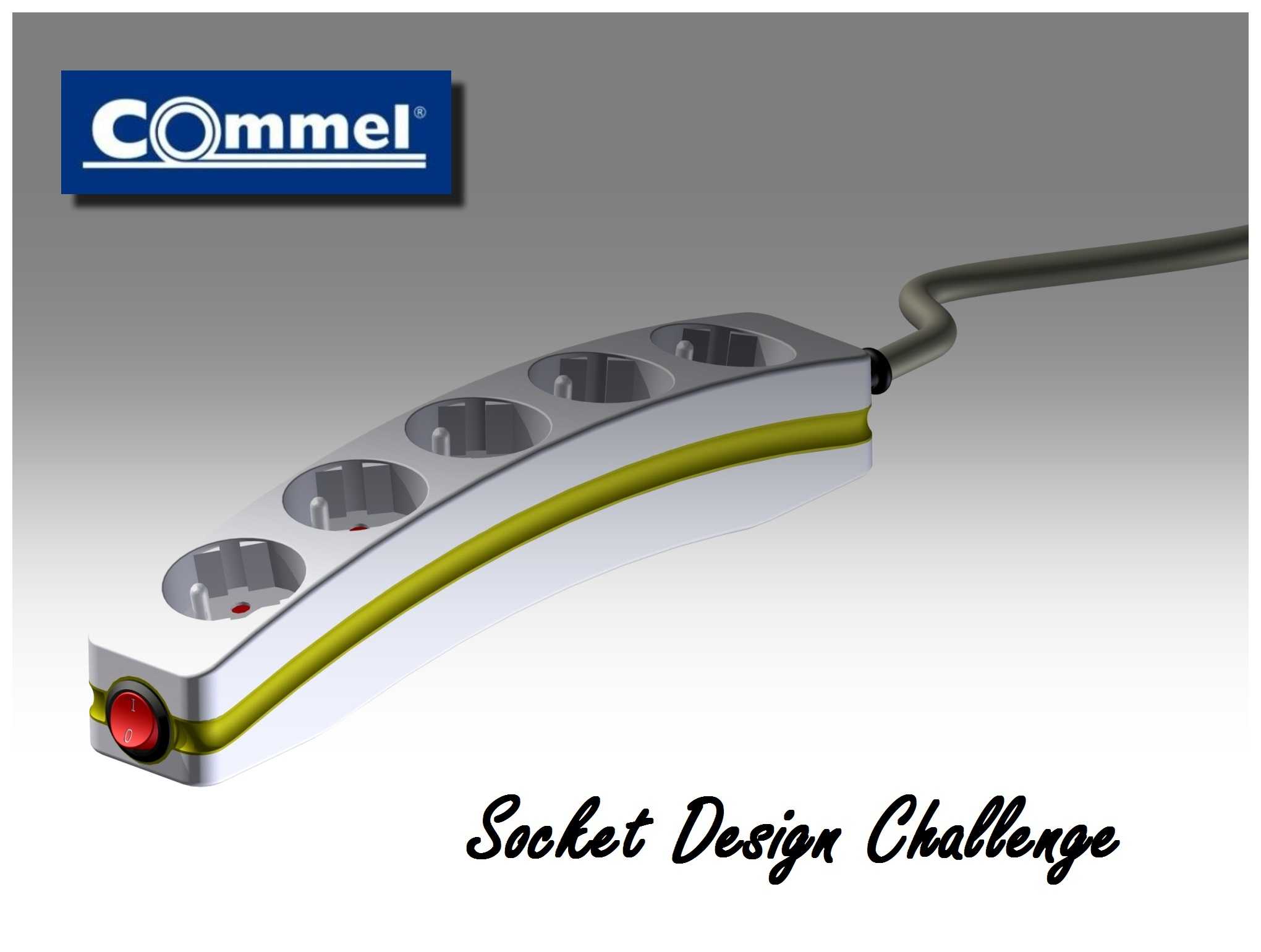

　　这款弧形欧标延长线插座，最初的设计切入点是解决桌面多设备供电时，传统直排插座线材弯折杂乱、开关操作不便的痛点，在民用桌面供电、小型工位临时取电、展会临时展陈供电这类场景中，传统直排插排要么占用过多横向桌面空间，要么出线方向固定导致线材弯折半径过小，长期使用容易出现线材外皮疲劳破损的问题，这款产品的弧形结构正是针对这类使用场景做的定向优化。从功能特性来看，插座本体集成了单路总控开关，开关采用内嵌式红色按键设计，按键外圈做了金色装饰环，既区分了操作区域，也避免按键突出本体过多被误触；插套部分采用欧标两孔规格，适配CE认证的欧标电源插头，插套周边做了下沉式导向倒角，插头插入时不需要刻意对准孔位，顺着倒角滑入即可完成对位，

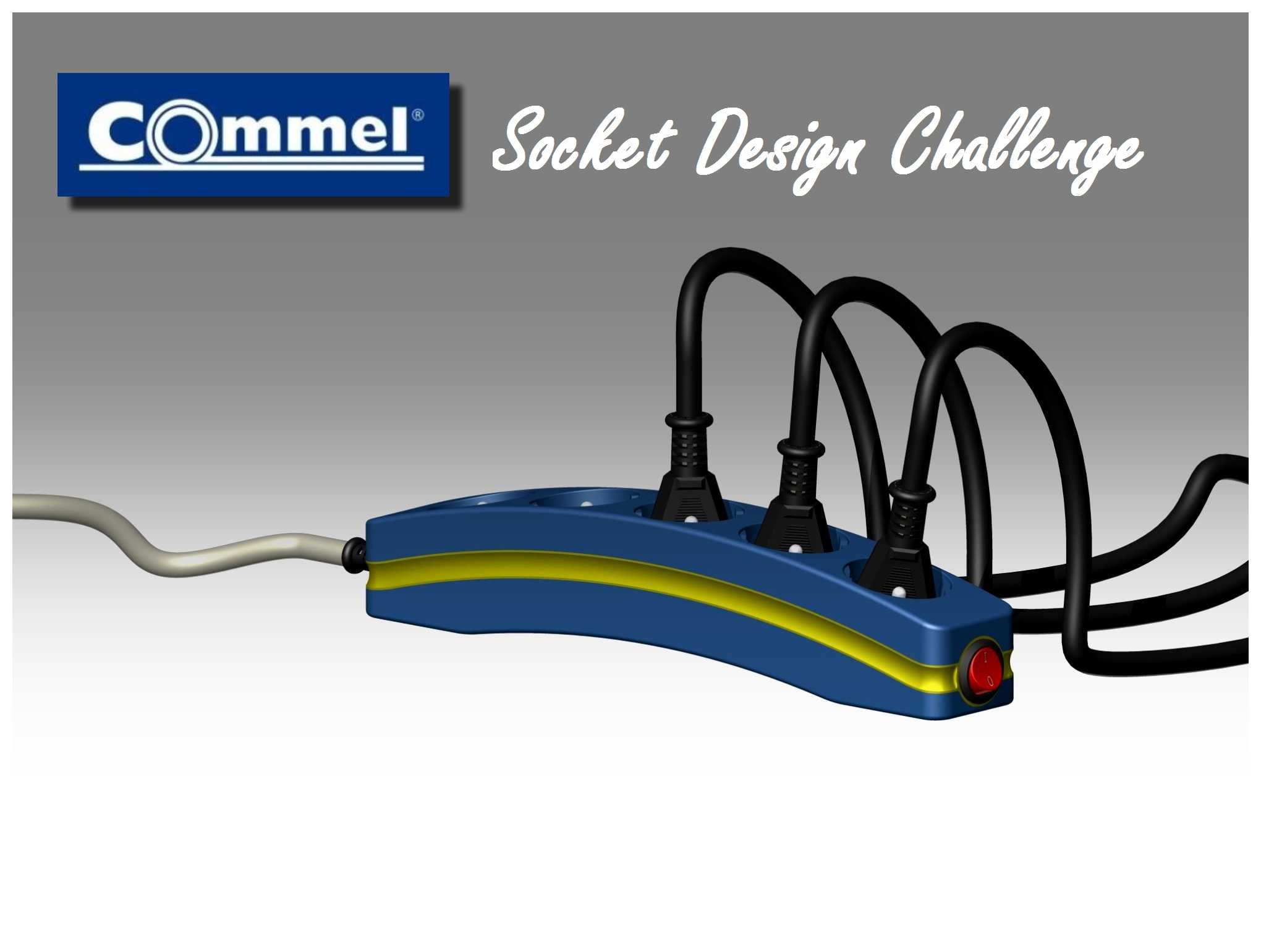

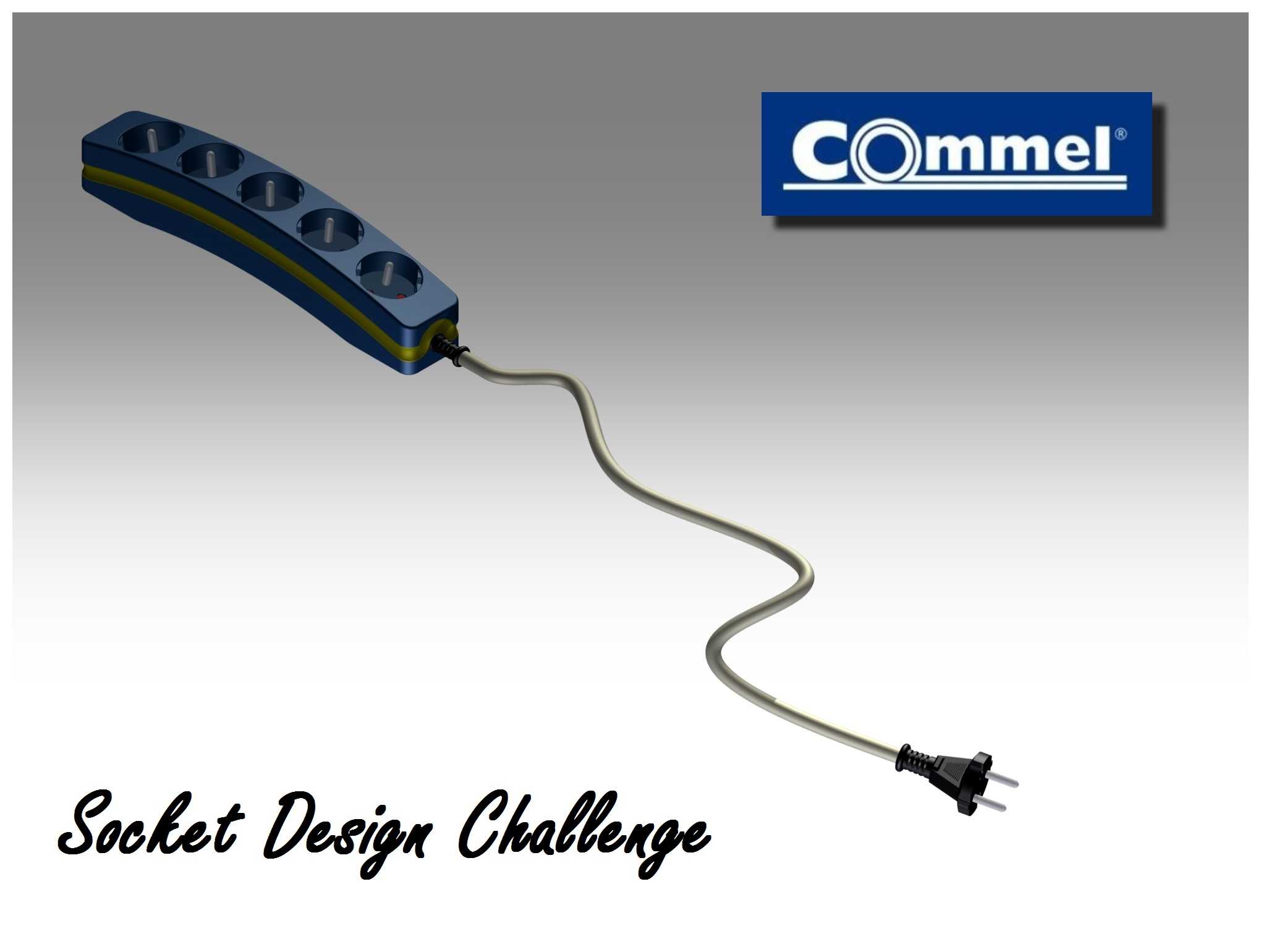

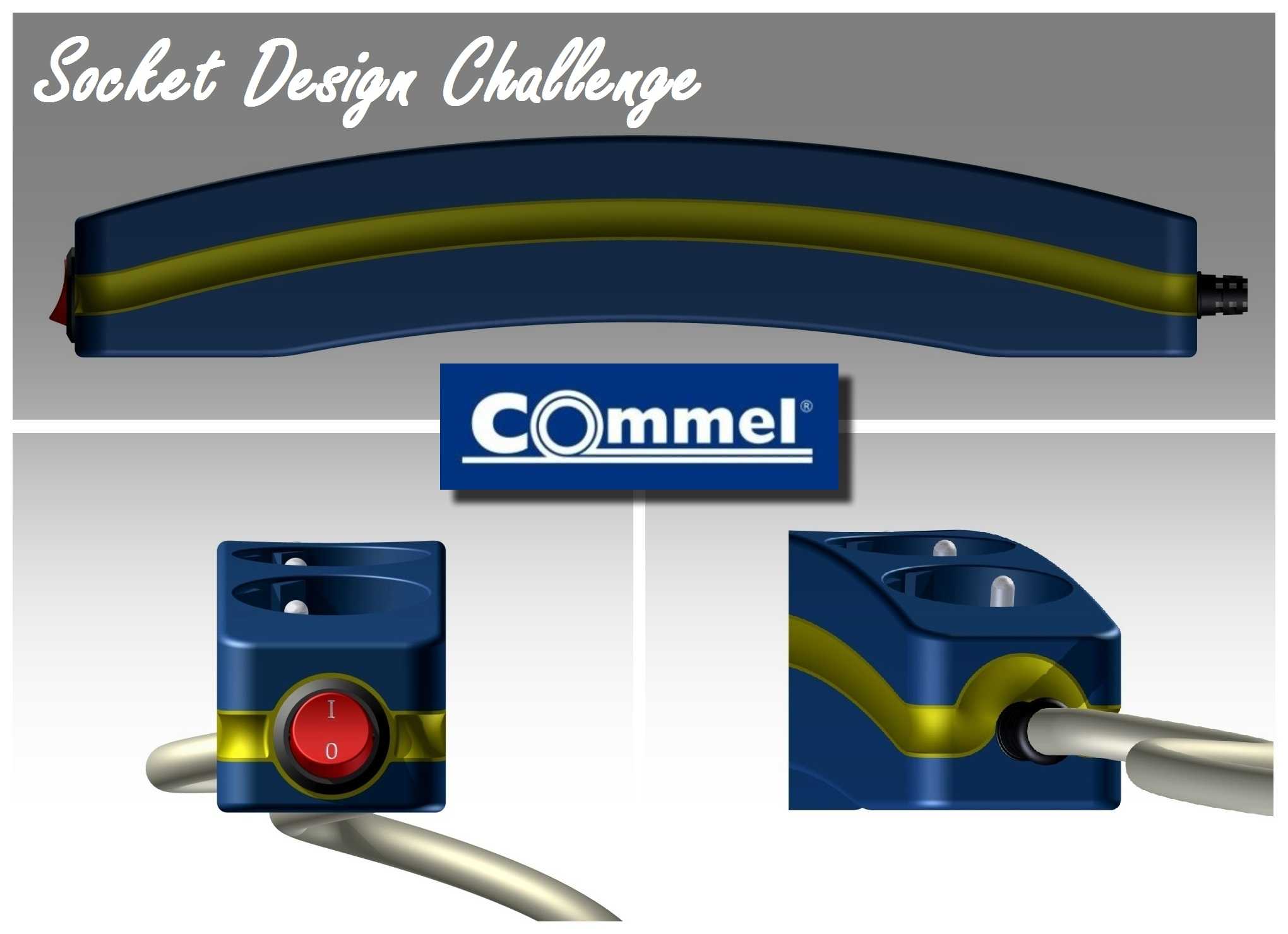

　　能有效减少盲插时的对位时间。设计思路上，整体壳体采用弧形流线造型，上盖为深蓝色阻燃PC材质，表面做了细咬花处理，既避免光面材质容易留指纹的问题，也能提升壳体的耐磨性能；壳体中部的金色装饰条并非单纯的装饰件，实际是上下盖的扣合分界标识，装配时沿着这条装饰线对位扣合，能保证上下盖的配合间隙均匀，不会出现错位翘边的问题。出线端做了弧形应力分散结构，和传统直出式线卡不同，这个位置的线卡顺着壳体弧度做了圆弧过渡，线材从插座引出时不管是朝左、朝右还是朝下弯折，弯折半径都能控制在5倍线径以上，符合安规对电源线弯折半径的要求，能大幅降低线材根部断裂的风险。从安装与尺寸边界来看，这款插座属于桌面移动式取电部件，不需要做固定安装，

　　整体弧长控制在220mm左右，壳体最宽处为55mm，厚度为32mm，放置在桌面时不会占用过多的纵向空间，哪怕是放在显示器支架下方、键盘侧边这类狭窄区域，也不会和周边设备产生干涉；底部预留了四个圆形防滑胶垫的安装位，胶垫厚度1.5mm，放置在光滑的玻璃、烤漆桌面时不会轻易滑动，插拔插头时不需要额外用手扶住插座本体。内部结构设计上，插套采用一体化铜条冲压成型，铜条厚度为0.6mm，载流能力满足10A/250V的使用要求，铜条和电源线的连接采用铆压加焊锡的双重固定方式，避免长期使用后接触电阻过大发热；开关部件串联在火线上，开关触点采用银合金材质，通断寿命能满足一万次以上的操作要求，开关和壳体的配合间隙控制在0.2mm以内，

　　既保证按键操作顺畅，也不会出现晃动松垮的问题。壳体的分模线设置在金色装饰条的下沿，分模面做了0.1mm的止口设计，上下盖扣合后止口互相咬合，能达到IP20的防护等级，防止日常使用时细小的金属杂物掉入插座内部引发短路；壳体边角全部做了R3以上的圆角处理，没有尖锐的棱角，日常挪动时不会刮擦桌面或者划伤手部。这款插座的多配色组合设计，并非单纯为了外观美观，不同配色的壳体采用的是同一种基材添加不同色母注塑成型，生产过程中不需要更换模具、调整注塑参数，只需要切换色母即可完成不同配色产品的生产，能有效降低生产过程中的换模调试成本，同时不同配色的产品可以适配不同的装修风格，比如深蓝色款适配商务办公场景，浅色系款适配家居桌面场景，不需要额外开模就能覆盖更多的使用场景。在实际使用中，这款插座的弧形结构还能让插座位顺着桌面的弧形边缘摆放，比如圆形会议桌、弧形工位桌的边缘，直排插座无法贴合桌面边缘摆放，容易突出桌面被过往的人员碰落，而这款弧形插座可以顺着桌边的弧度放置，贴合度更好，放置稳定性更高。出线端的尾部做了外螺纹式的线卡锁紧结构，电源线和壳体连接的位置能承受50N以上的拉力，不会因为拉扯线材导致内部接线松脱，满足日常使用中偶尔拖拽线材的强度要求。
