带按键弹出结构的易拔插排插设计

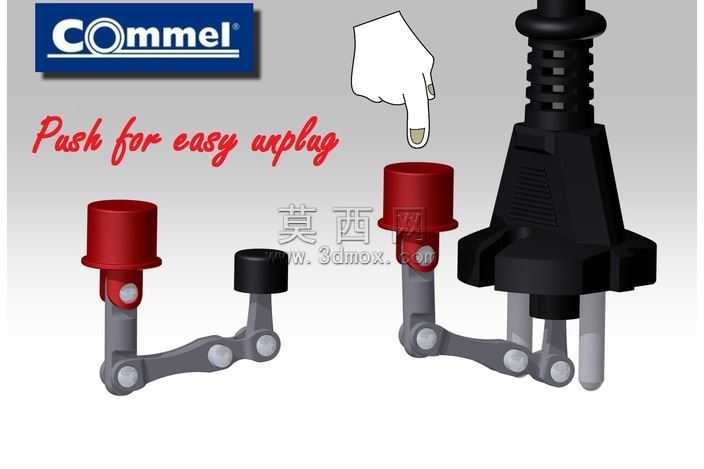

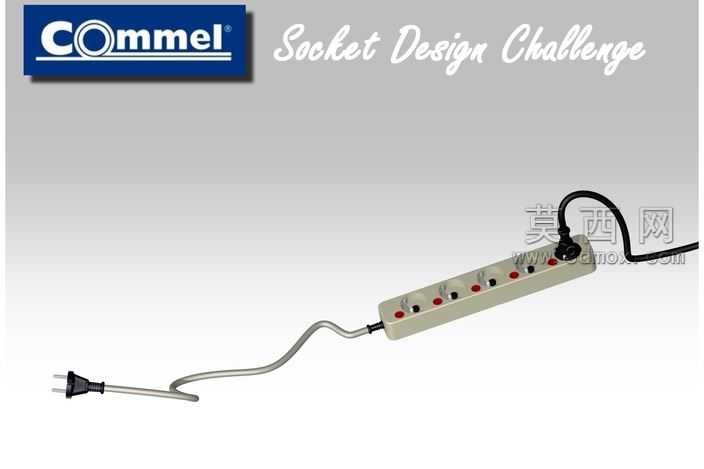

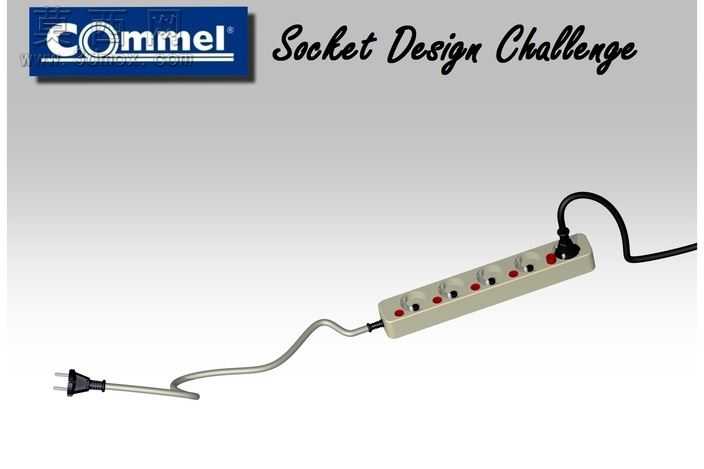

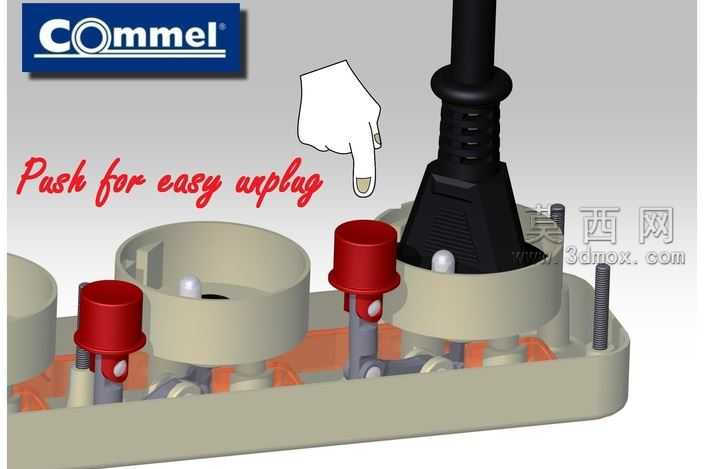

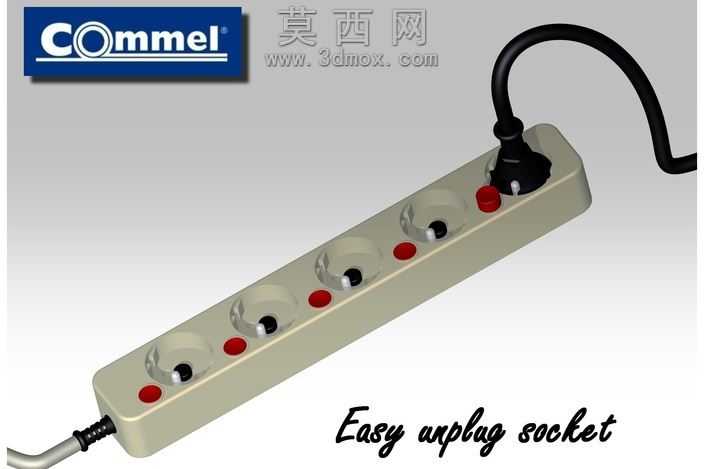

本作品为带按压弹出结构的易拔插排插三维模型，整体建模过程以还原真实使用逻辑为核心，首先通过基础几何体搭建排插的长条形主体外壳，外壳采用圆角长方体造型，边缘做顺滑倒角处理，还原日常家用排插的握持与摆放质感。建模阶段重点还原每一个插孔位的独立弹出结构，在每个三孔插孔旁对应设置独立的红色按压按键，按键与内部杠杆传动结构做装配约束，确保按键按下时杠杆结构可将插入的插头平稳顶出，解决传统排插拔插费力、容易扯坏电源线的痛点。材质渲染方面，排插主体外壳采用哑光米白色硬质塑料材质，表面添加细微的磨砂纹理，还原普通家用插座外壳的真实质感；红色按键采用亮面硬质塑料材质，与主体外壳形成清晰的视觉区分，方便用户快速识别操作位；电源线部分采用黑色哑光橡胶材质，两端的线卡与插头部分做细节刻画，还原橡胶线材的柔韧质感；排插表面的品牌标识采用贴图方式附着，还原真实产品的印刷细节。结构设计上，整体排插共设置五组插孔，每组插孔对应独立的弹出杠杆结构，内部结构做简化建模以清晰展示传动逻辑，无需还原复杂的电路部分，重点突出机械弹出的核心创意。设计思路围绕日常使用的痛点展开，传统排插插入插头后咬合较紧，拔取时需要用力拉扯，既容易损伤电源线，也存在触电隐患，本设计通过杠杆原理将按压力量放大一倍，用户只需按下对应插孔旁的红色按键，即可轻松将插头顶出，无需拉扯线材，大幅提升使用的便捷性与安全性。渲染阶段采用柔和的影棚布光，均匀照亮排插的各个结构面，同时添加柔和的阴影突出产品的立体感，整体画面清晰展示排插的外观造型、按键布局与弹出结构的核心特点，直观呈现创意设计的实用价值。
