轻量化航空发动机连接固定支架结构

　　在民用及通用航空动力系统的装配环节中，发动机与机身、机翼承力结构之间的连接支架，是传递发动机推力、承载运行振动载荷、约束动力总成位移的核心受力构件，这类零件的设计冗余度、重量控制水平、应力分布合理性，直接影响整台动力装置的运行可靠性与整机推重比表现。不同于地面工业设备的连接支座，航空场景下的支架需要在严苛的重量限制下，满足交变载荷、温度波动、长期振动工况下的强度要求，传统等厚度铸造支架往往存在重量冗余大、应力集中点多的问题，在长期运行中容易在螺栓连接孔位、转角过渡区域出现疲劳裂纹，给飞行安全带来隐患。

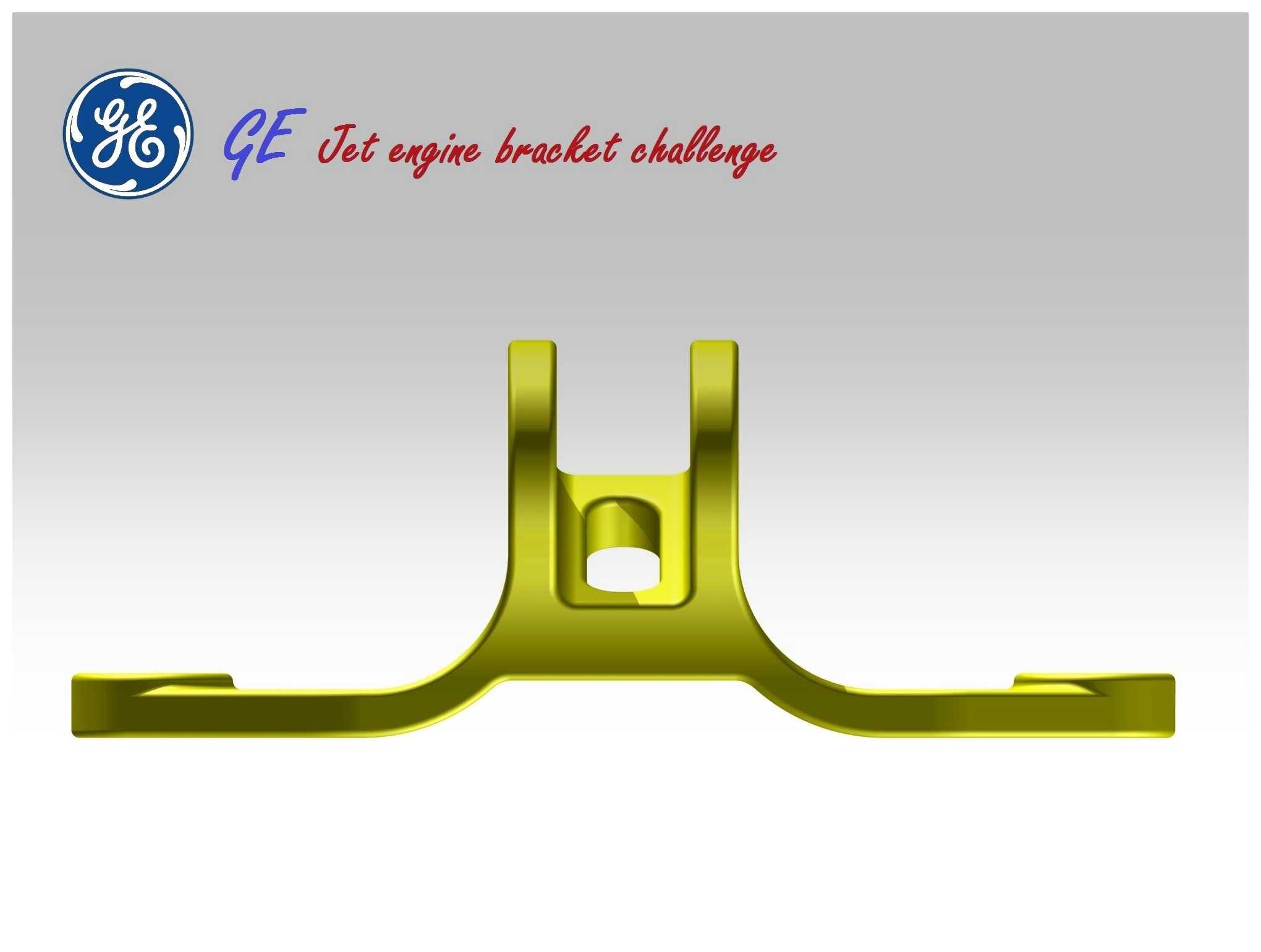

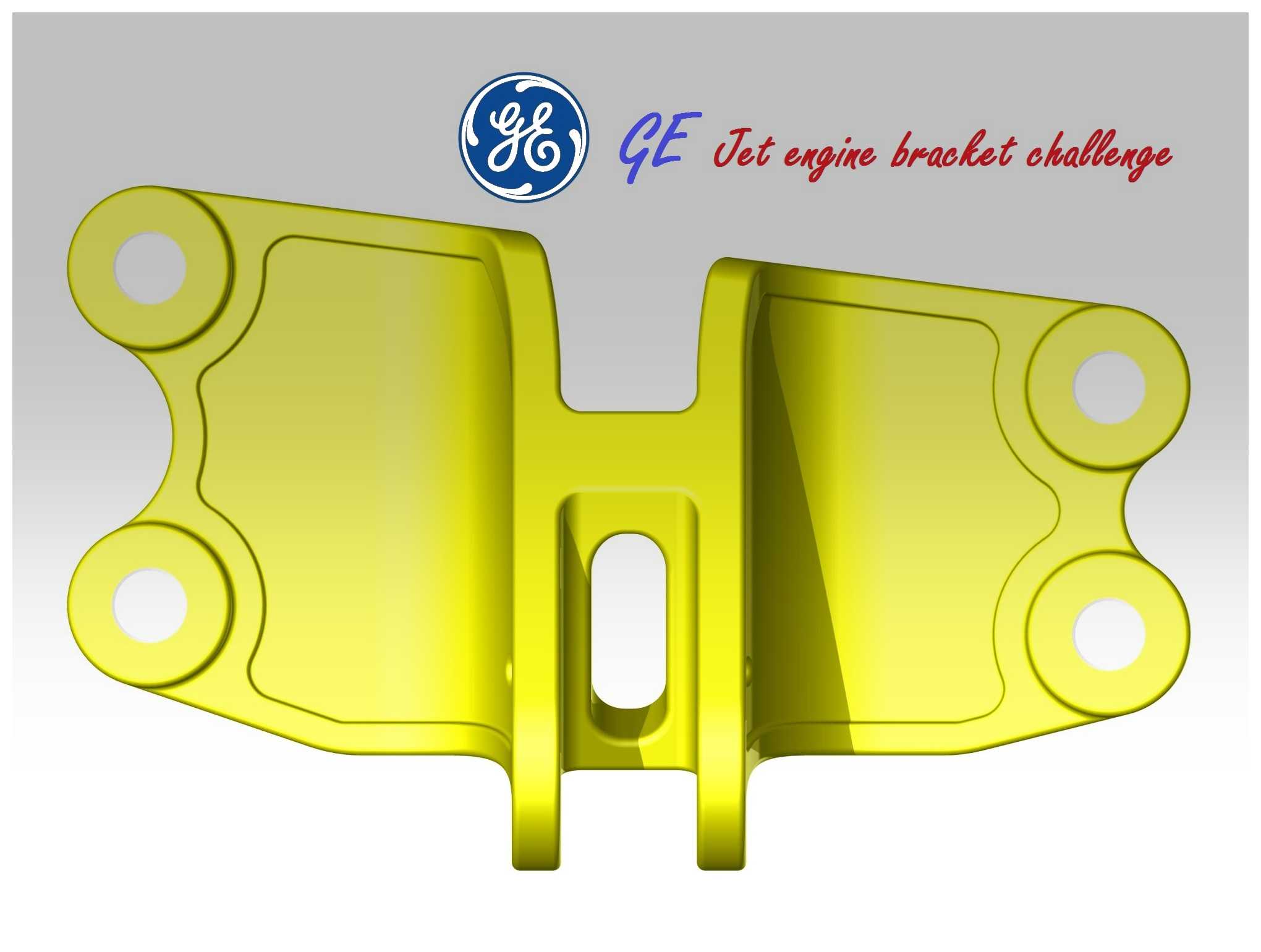

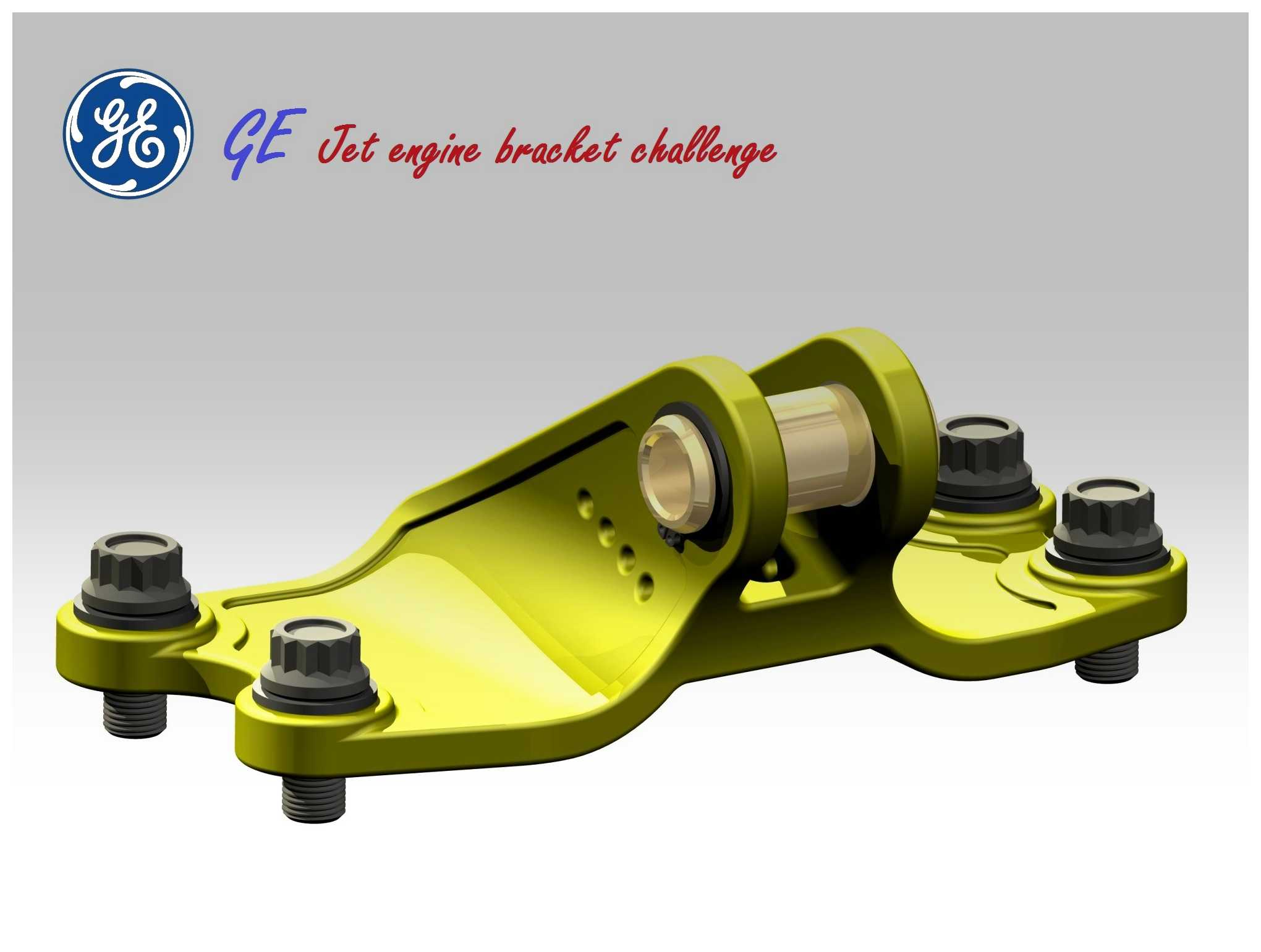

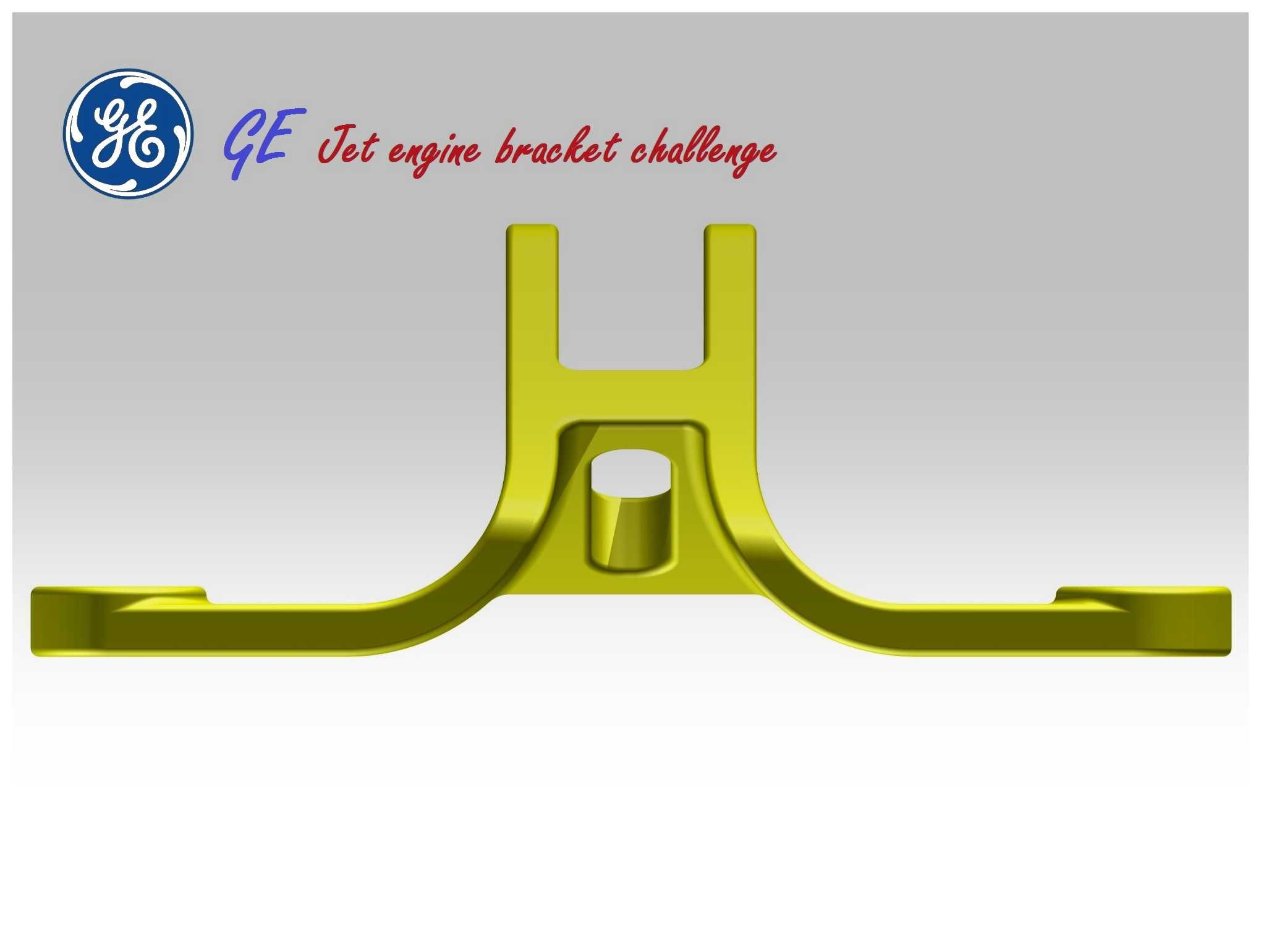

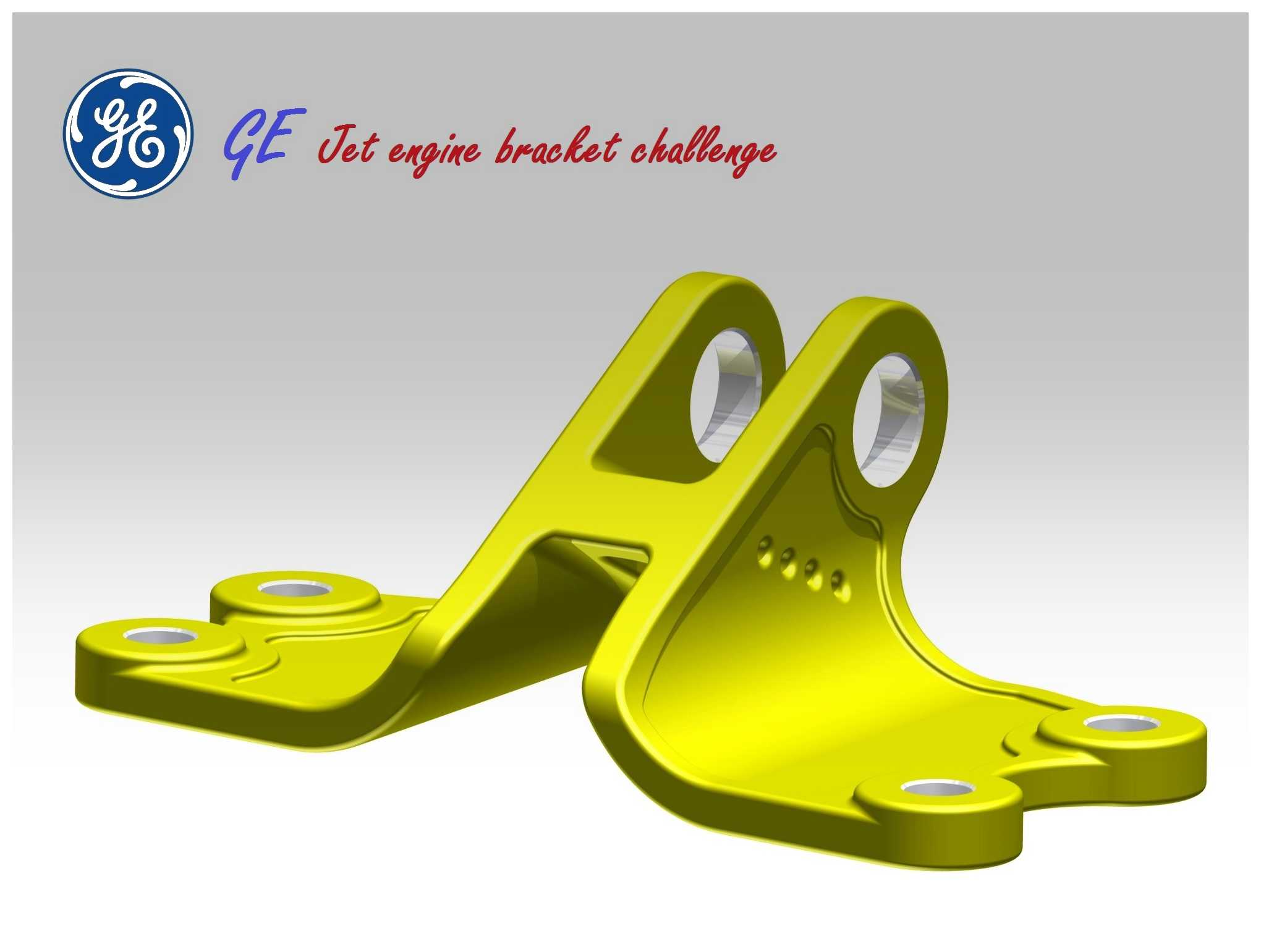

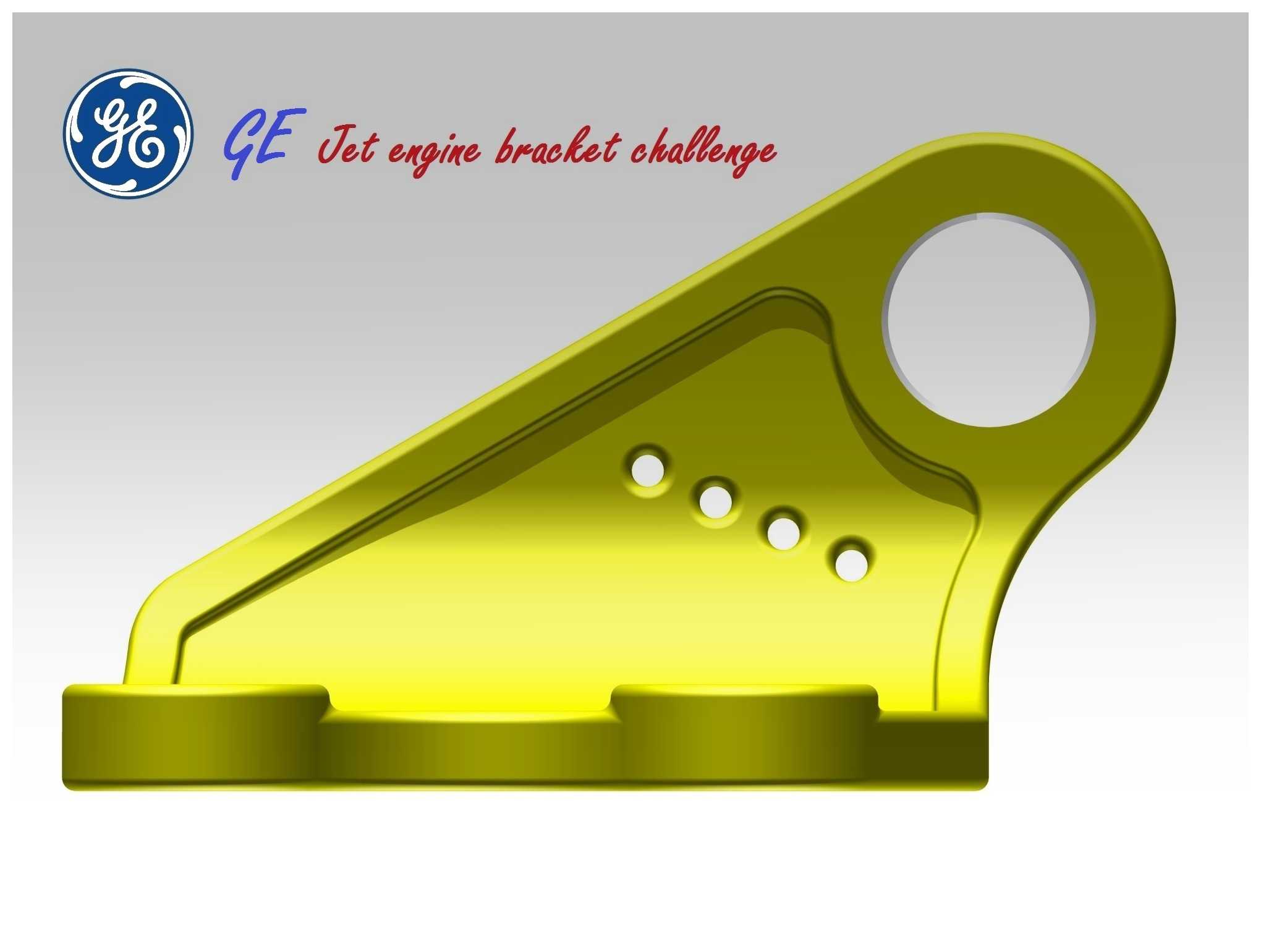

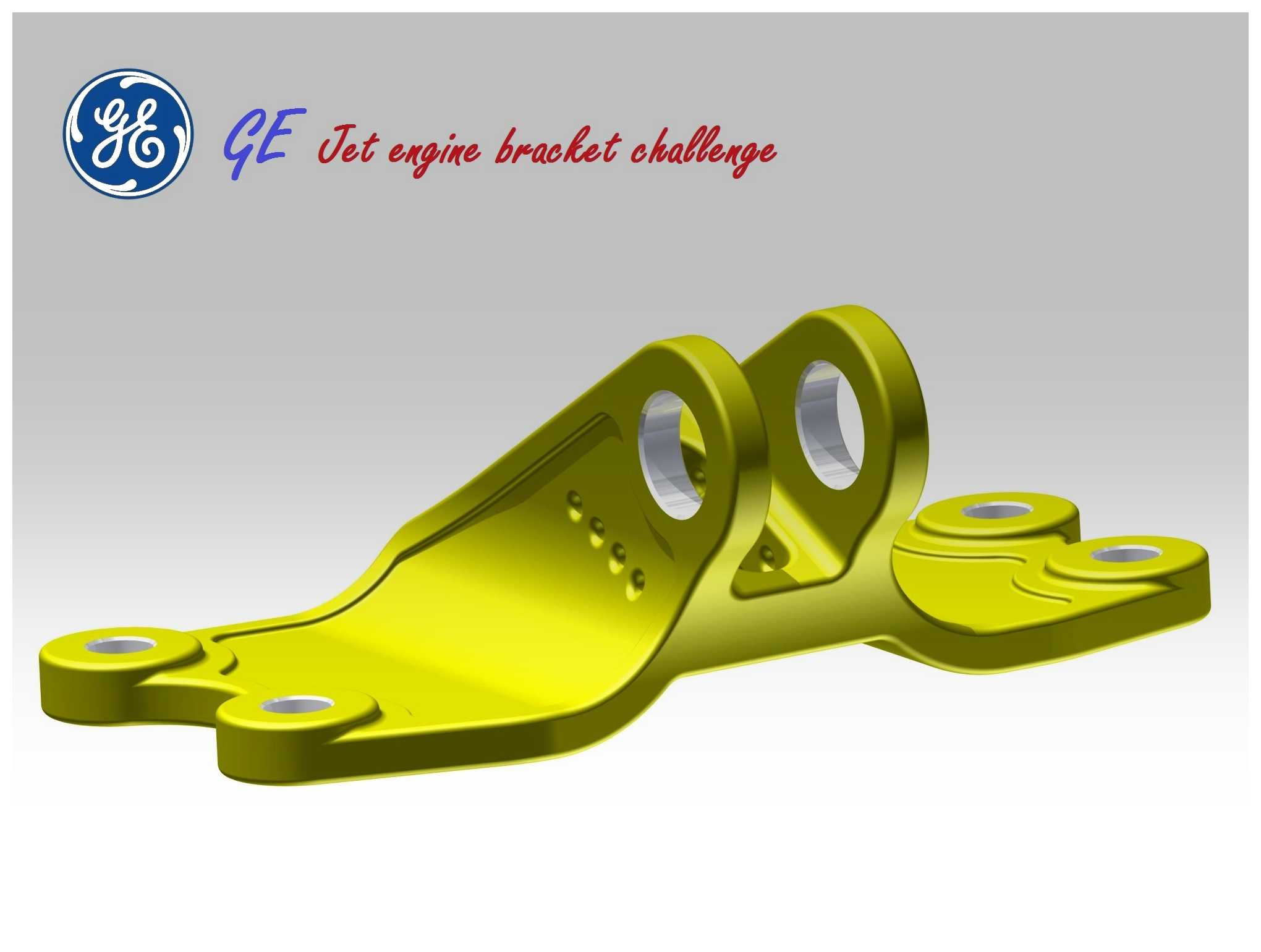

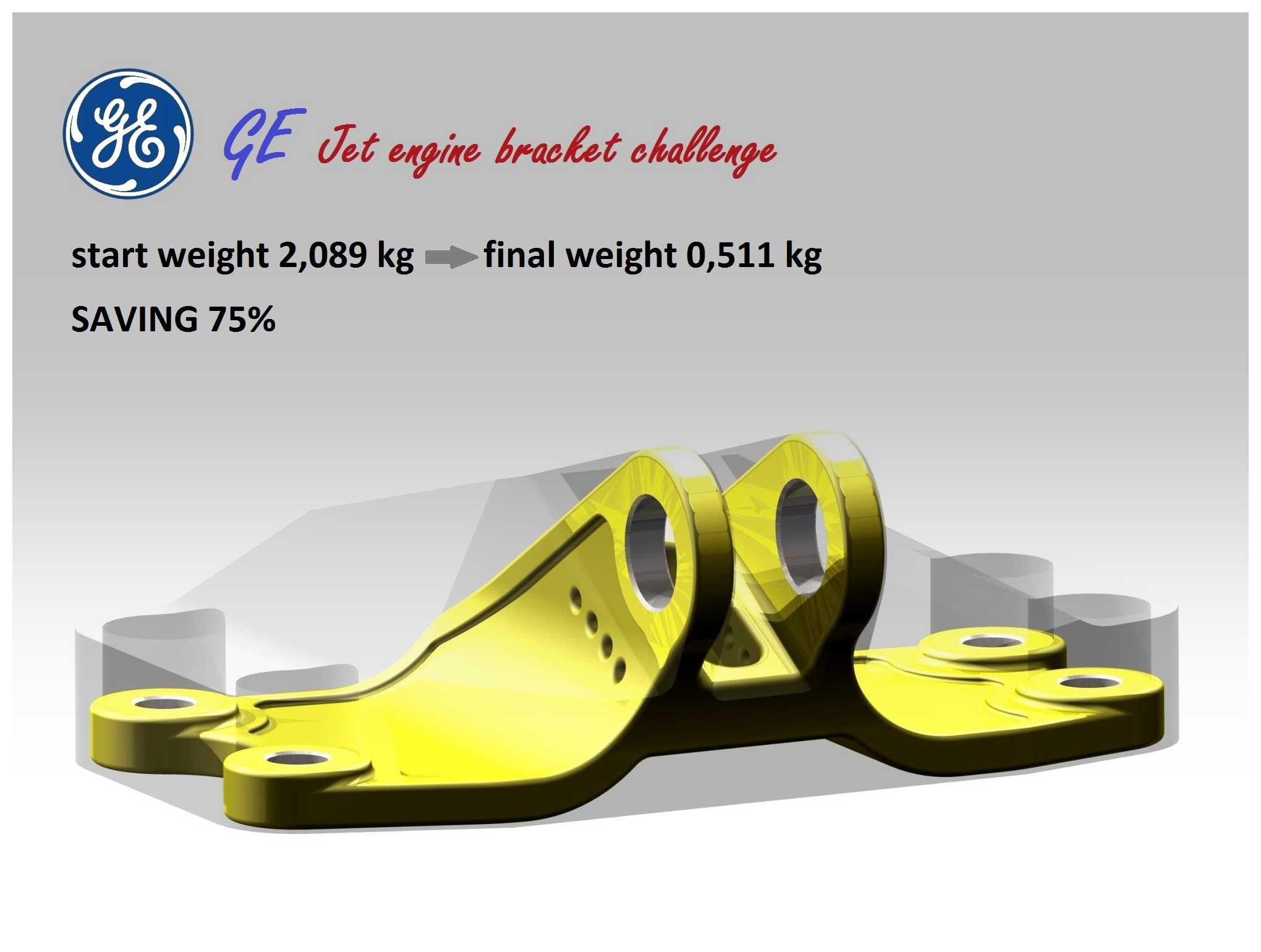

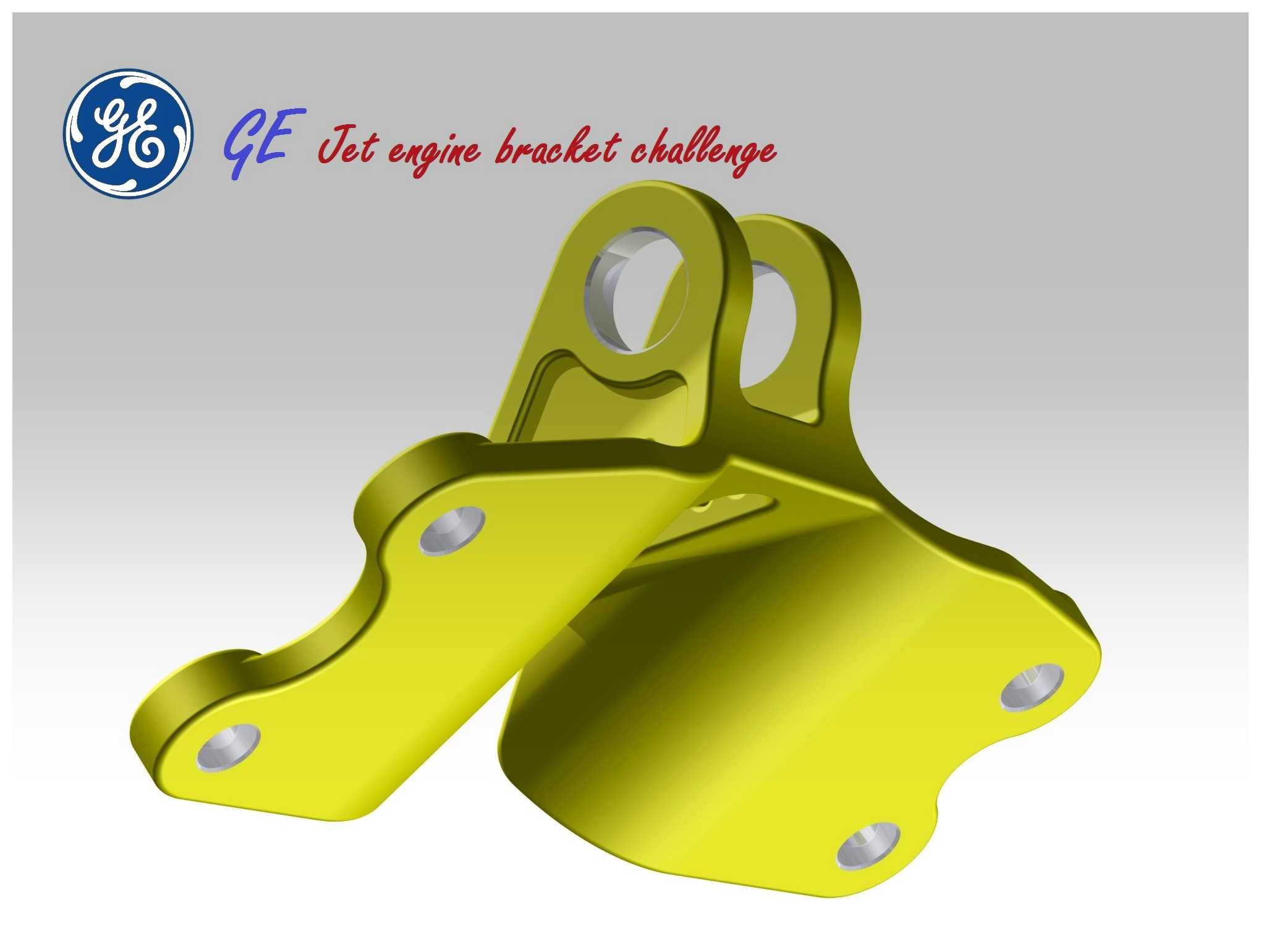

　　这款支架在设计阶段就以拓扑优化为核心思路，先划定支架的安装边界：四个螺栓孔位对应发动机机匣上的标准安装点位，中间的铰接孔位对接机身承力挂点，将这几个强制约束的点位作为非设计区域保留，其余区域按照实际载荷工况施加边界条件，通过拓扑迭代去除非受力区域的材料，最终形成的流线型承力结构，相比初始的等厚度实心设计重量降低75%，从2089g降至511g，减重效果非常显著。在结构细节处理上，所有的转角位置都做了大圆弧过渡，避免直角带来的应力集中，螺栓安装位设计了局部加厚的凸台，既保证螺栓拧紧时的接触面压应力满足要求，又不会因为整体加厚带来不必要的重量增加；中间铰接孔位镶嵌了耐磨衬套，避免支架本体在反复铰接转动过程中出现磨损，延长零件的维护周期。

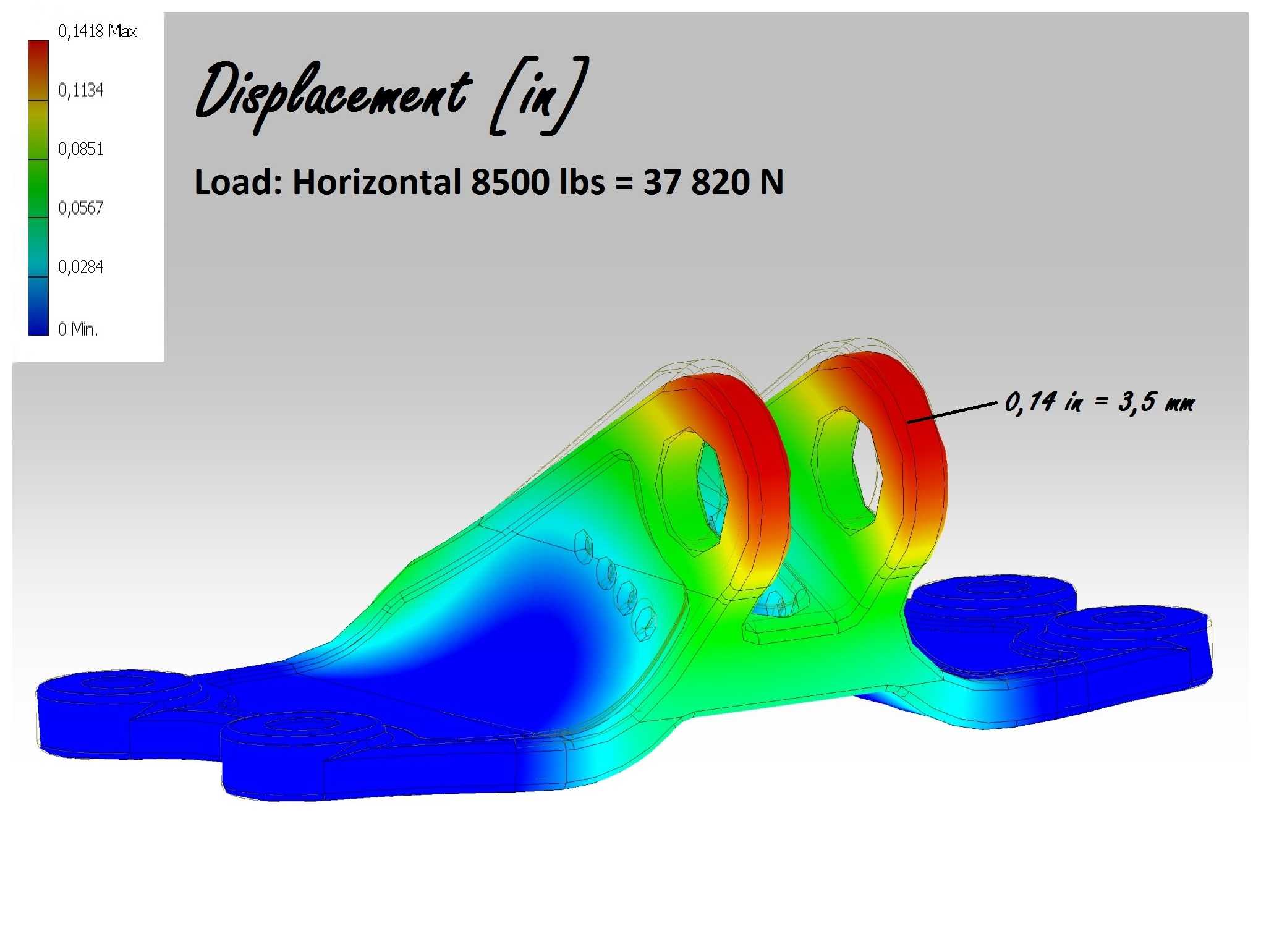

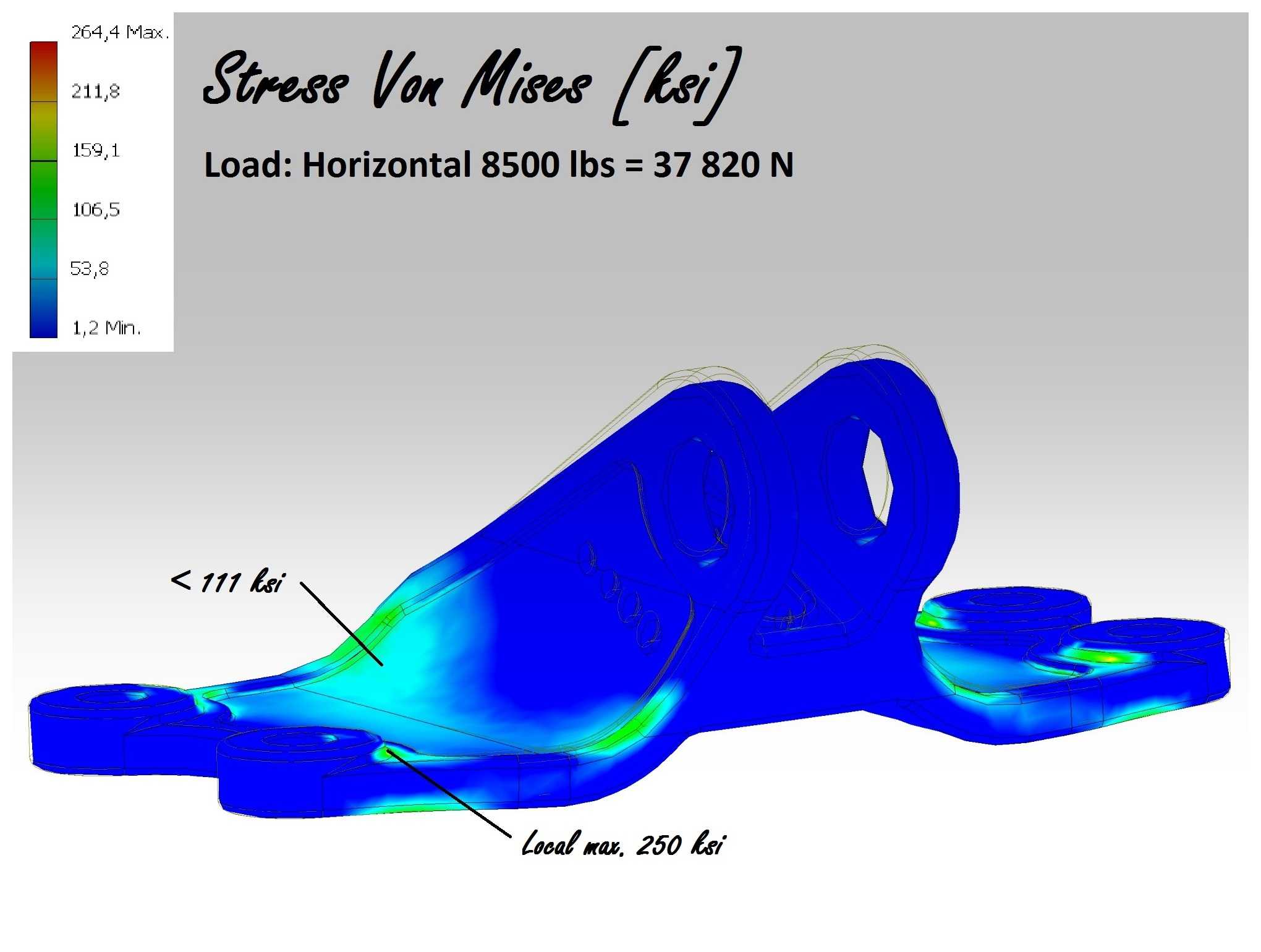

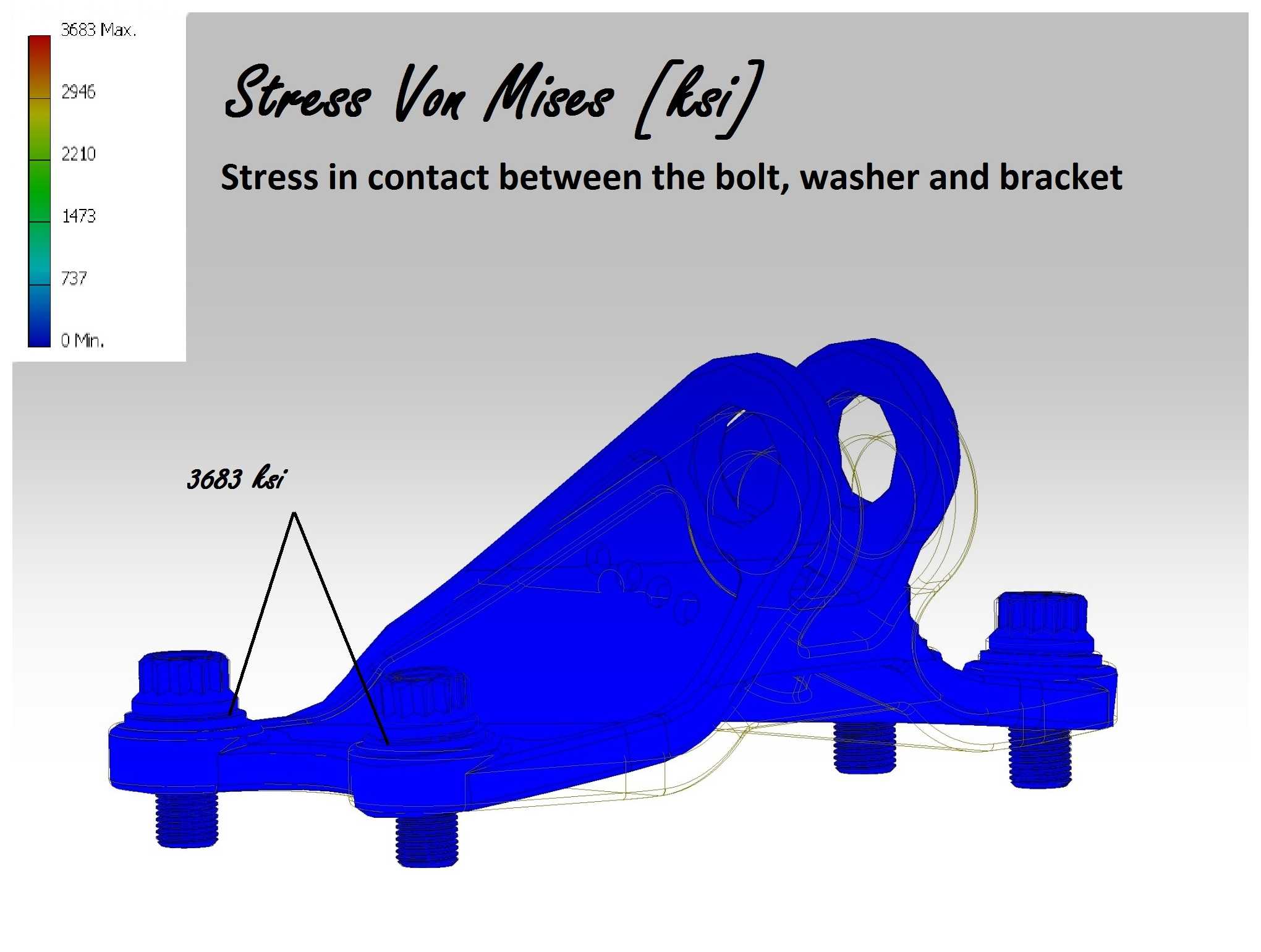

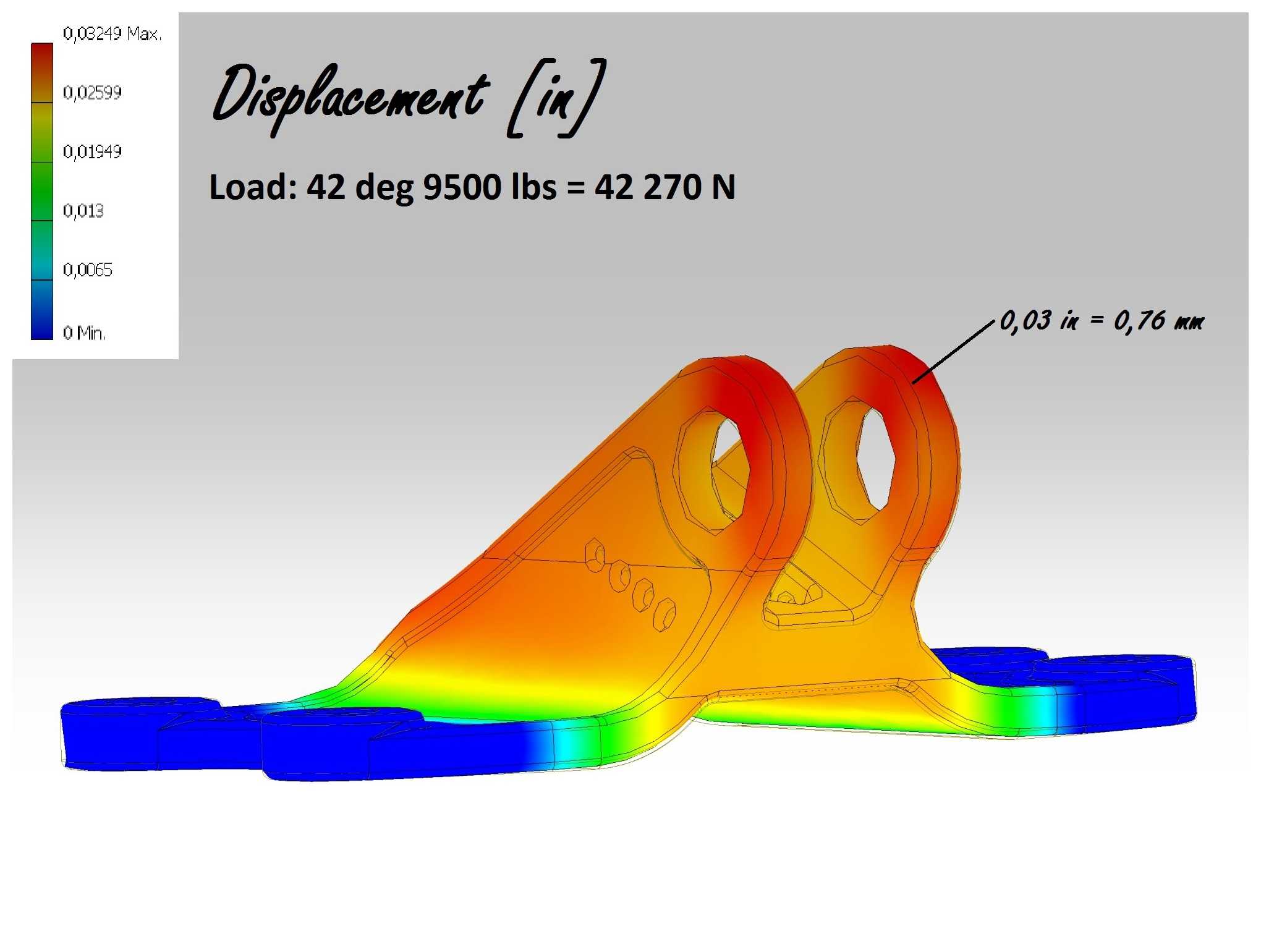

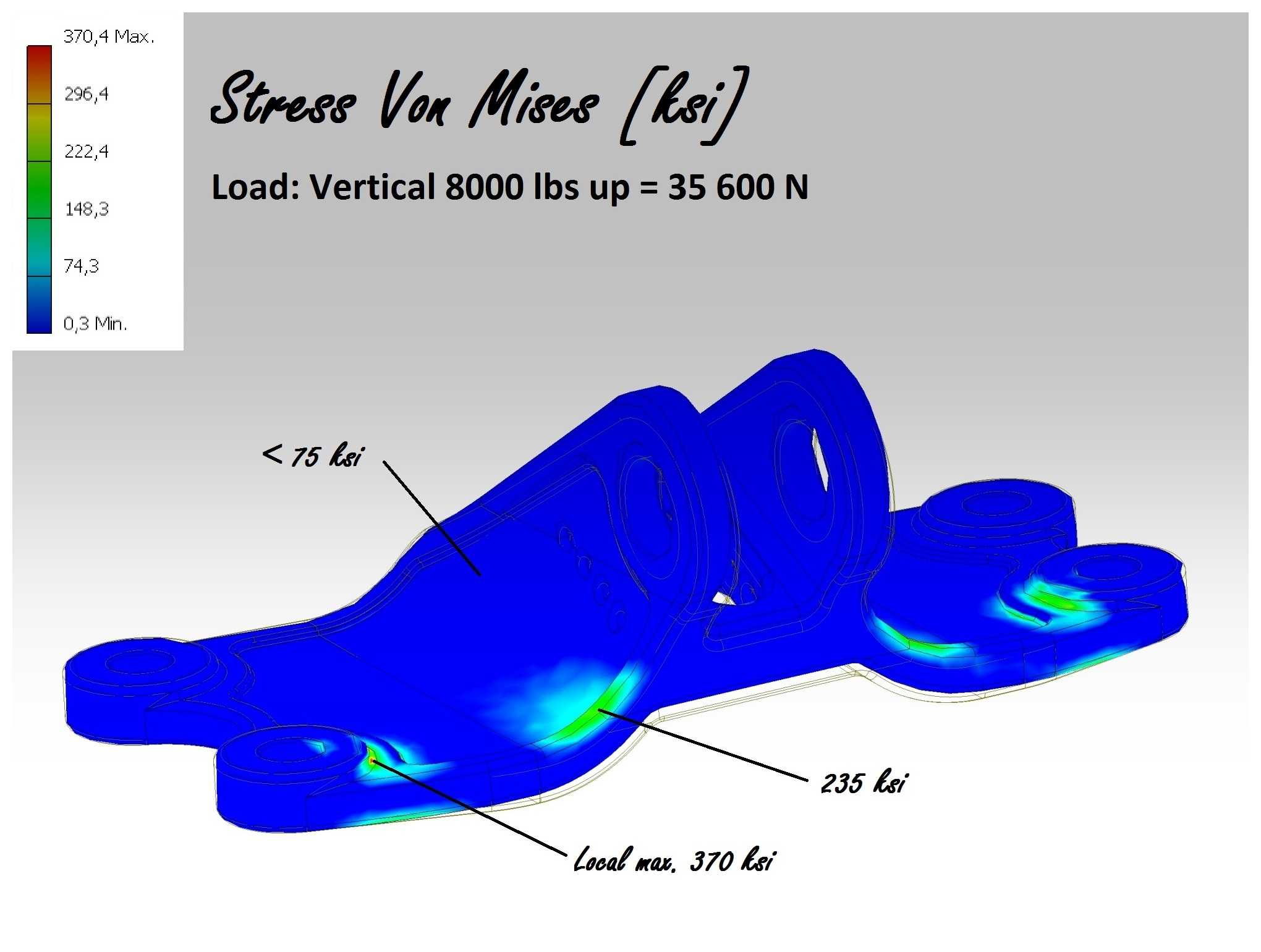

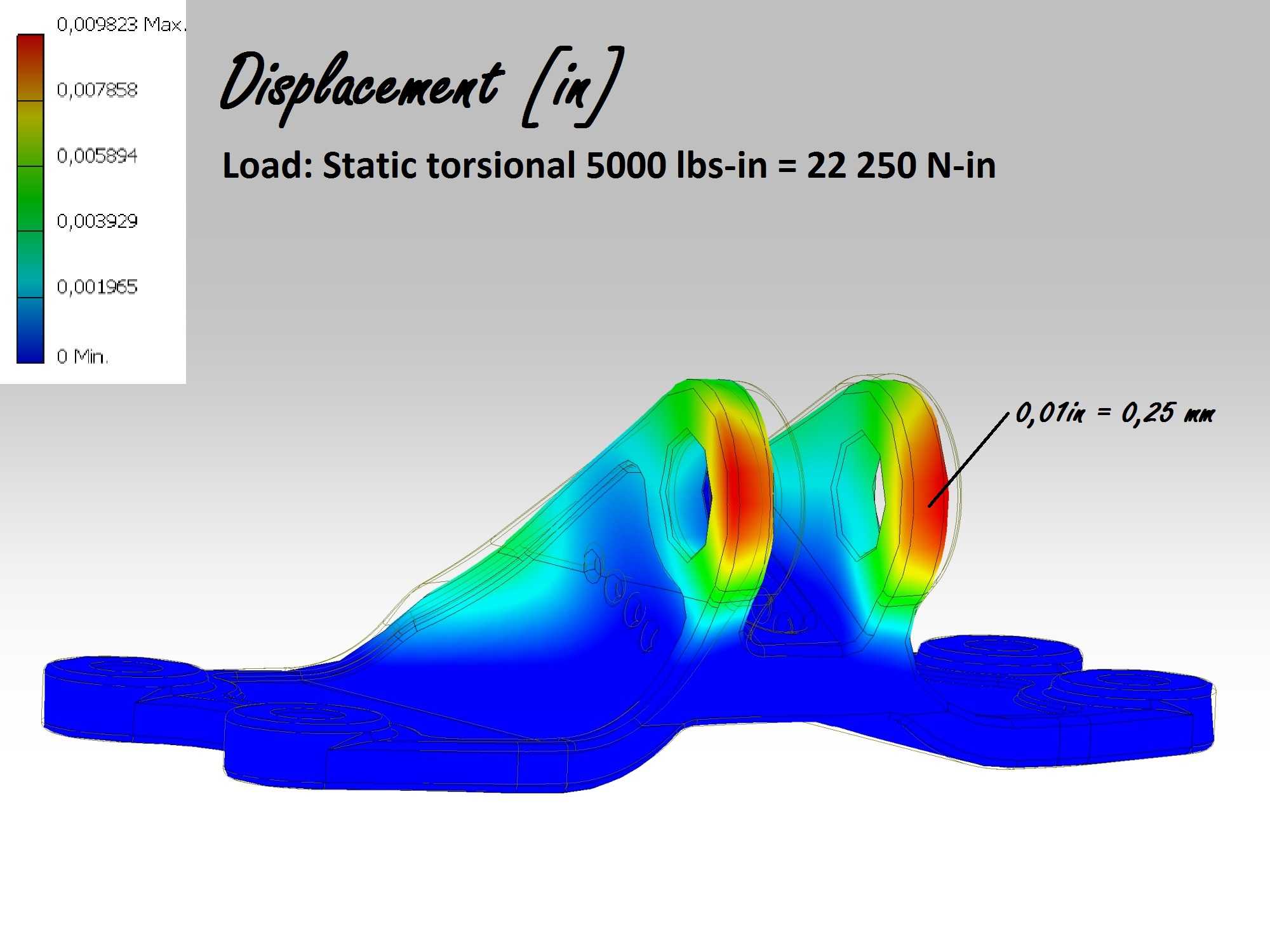

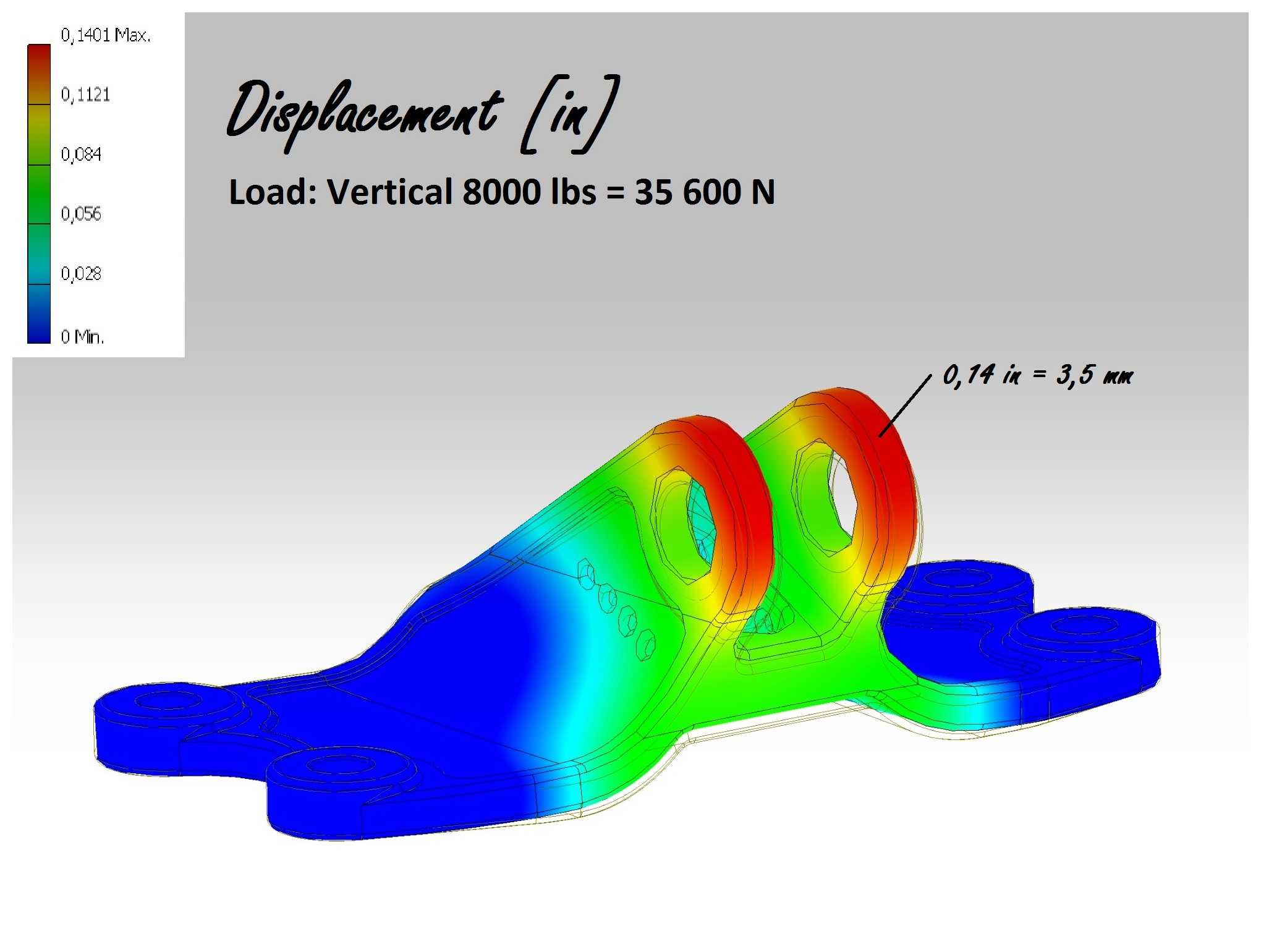

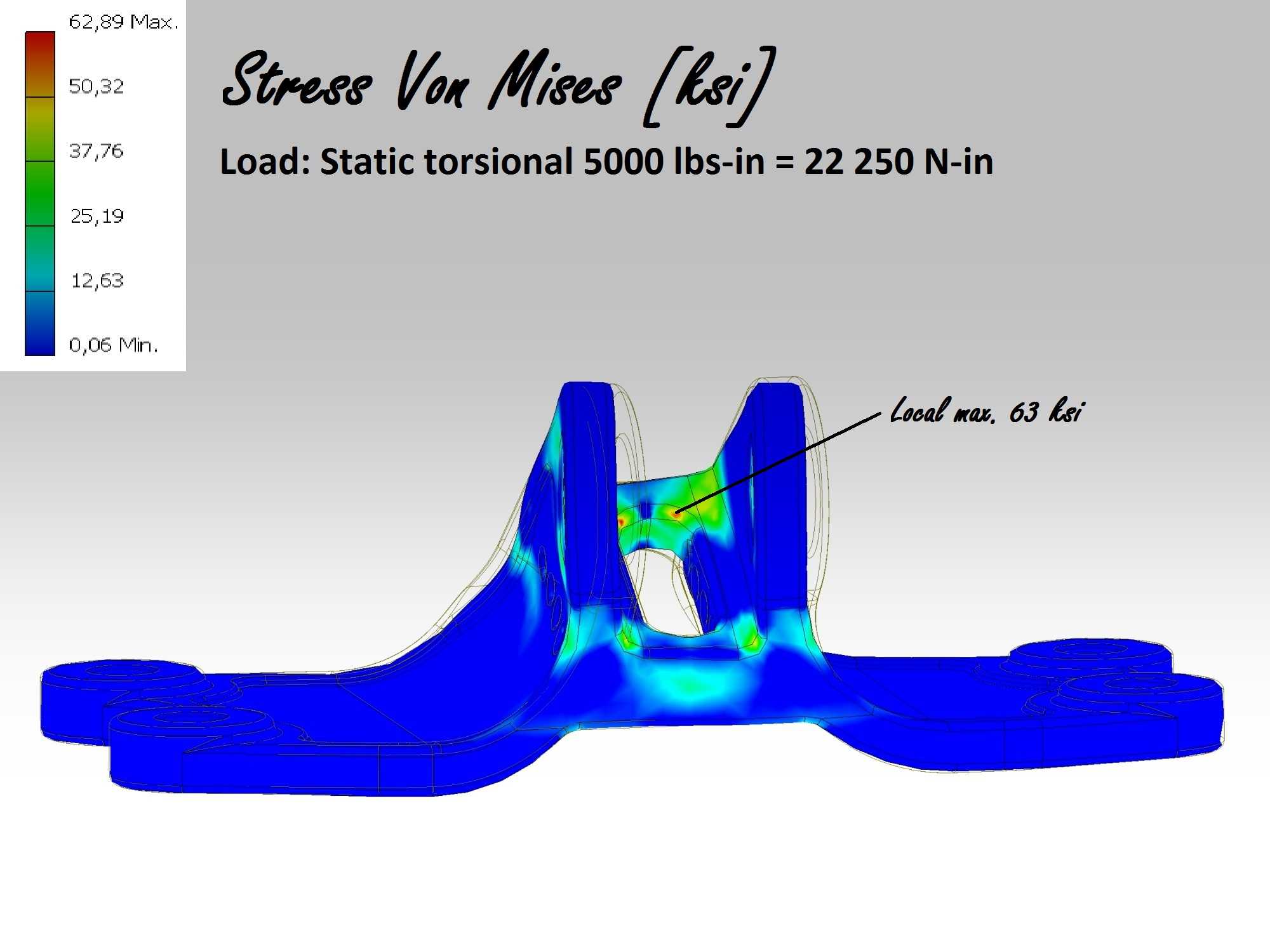

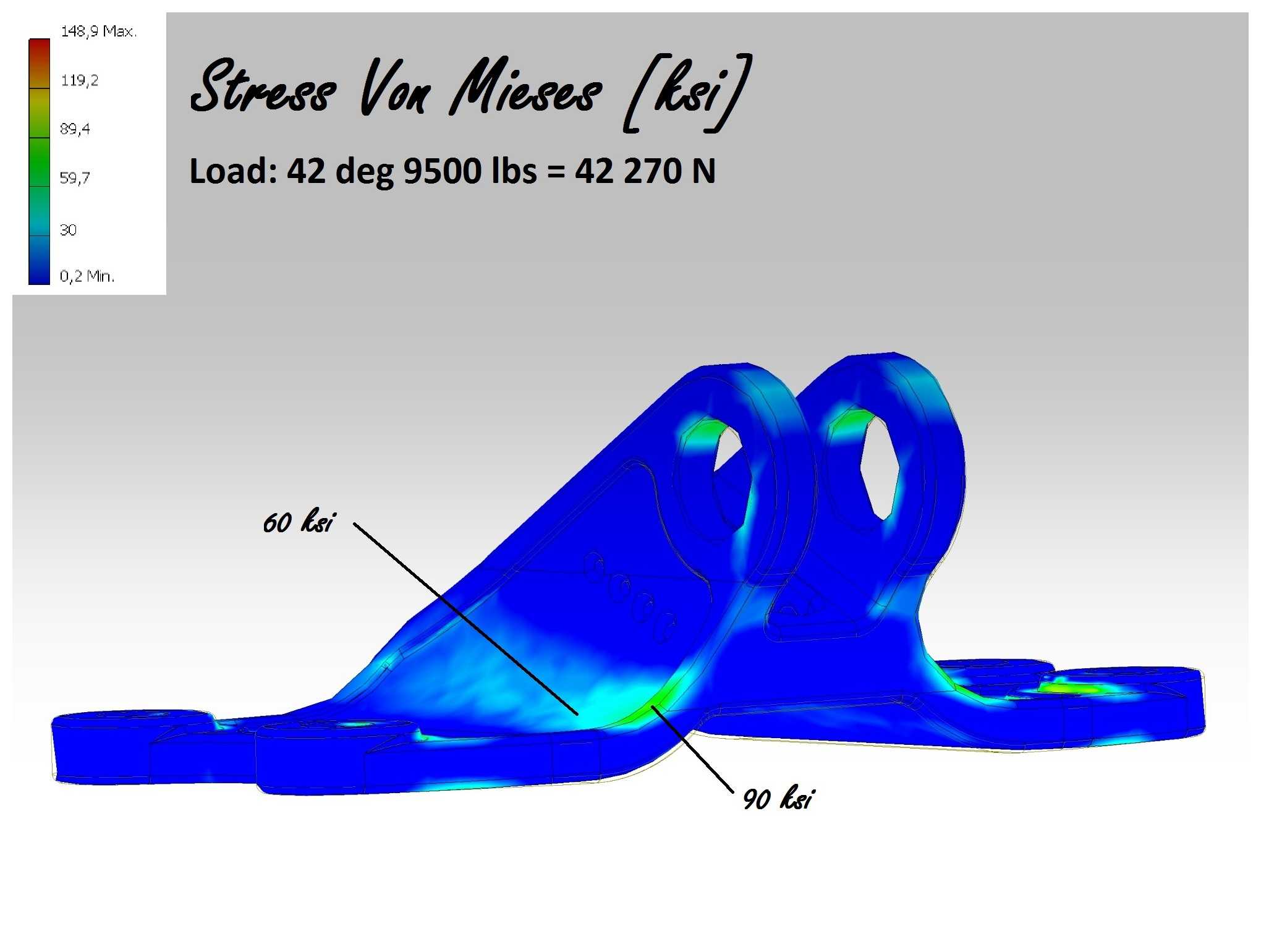

　　从实际安装适配性来看，支架的四个安装脚的孔位间距严格匹配通用航空发动机的标准安装接口，安装面做了铣平处理，保证与机匣安装面的贴合度达到85%以上，避免安装时出现附加安装应力；铰接孔的同轴度控制在0.02mm以内，保证与挂点销轴的配合间隙均匀，运行过程中不会出现偏载。在应力校核环节，针对螺栓、垫圈与支架接触面的接触应力做了专项仿真，优化后的结构在最大载荷工况下接触应力控制在材料许用应力范围内，即使在螺钉承受最大工作载荷的极端工况下，支架本体也不会出现压溃、塑性变形的问题。

　　这类轻量化支架除了应用在通用航空发动机的挂装场景，也可以推广到无人机动力系统、轻型通航飞机的动力固定场景，其拓扑优化的设计思路也可以为其他重载、轻量化要求高的连接支座设计提供参考，在保证结构强度、安装精度满足使用要求的前提下，最大程度去除冗余材料，实现减重与性能的平衡。在建模过程中，所有的安装孔位、凸台尺寸、过渡圆弧都做了参数化处理，后续如果需要适配不同推力等级的发动机、不同的安装接口尺寸，只需要调整对应参数即可快速生成新的结构方案，不需要重新从零开始建模，能够大幅缩短同类型产品的设计迭代周期。
