勒奇六边形结构BP6挤出热端结构设计

　　在桌面级FDM熔融沉积成型设备的核心功能部件选型与结构设计工作中，挤出热端的结构合理性直接决定了耗材熔融的稳定性、长时间打印的堵头概率以及最终成型件的层间结合质量，这款采用勒奇六边形散热结构的BP6热端，是针对常规圆柱散热段热端在高流量挤出场景下的热蠕变问题做的定向优化设计，目前在桌面级高速3D打印设备、小型工业级FDM设备的改装与原厂配套场景中都有较高的应用占比。

　　从实际使用的功能逻辑来看，这款热端承担的核心作用是将固态的热塑性耗材通过恒定温度区间加热至熔融粘流态，再通过指定口径的喷嘴精准挤出到打印平台的指定坐标位置，整个过程需要严格控制热场的分布边界——也就是加热块区域的温度要稳定维持在耗材熔融所需的区间，而上方的散热段必须快速将向上传导的余热带走，避免耗材在喉管位置提前软化膨胀，造成送料阻力陡增甚至堵头断料的故障。这款热端的设计思路正是围绕热场隔离的核心需求展开，没有采用常规的圆形鳍片散热结构，而是将散热段设计为勒奇六边形的层叠鳍片结构，这种结构首先在相同的轴向安装长度下，大幅提升了散热鳍片与空气的接触面积，配合侧吹风扇的气流可以形成更均匀的散热风道，不会出现圆形鳍片边缘气流扰流、中心区域散热不足的问题；其次六边形的层叠结构在结构刚性上比薄壁圆形鳍片更好，在安装锁紧喉管、更换喷嘴的操作中，不容易因为扳手的侧向力造成散热鳍片变形，长期使用的结构稳定性更优。

　　从安装边界与尺寸配合的工程角度来看，这款热端的安装法兰采用了双侧带固定孔的平板式安装结构，两个安装孔的孔位间距适配市面上主流的E3D规格热端安装座，不需要对现有的X轴滑车安装位做二次打孔修改就可以直接替换安装，法兰板的厚度做了加厚处理，安装时锁紧螺丝不会出现法兰板翘曲变形的问题，能够保证热端的垂直安装精度，避免因为热端倾斜造成的打印件层纹偏移、垂直度超差的问题。散热段上方的进料接口采用了标准的PTFE进料管适配尺寸，可以直接插入常用的4mm外径聚四氟乙烯进料管，接口位置做了倒角导向，更换进料管的时候不需要修磨管口就可以顺利插入，不会出现进料管抵死喉管造成送料不畅的问题。下方的加热块采用了方块式结构，侧面预留了标准的加热棒安装孔与热敏电阻安装孔，适配市面上最通用的6mm直径加热棒与M3螺纹固定的热敏电阻，不需要定制特殊规格的加热元件就可以完成组装，后期维护更换配件的通用性很强，喷嘴采用了标准的M6螺纹接口，从0.2mm到1.0mm口径的通用黄铜喷嘴、硬化钢喷嘴都可以直接适配，用户可以根据自己打印的耗材类型与层厚要求灵活更换喷嘴规格。

　　在实际的设备适配场景中，这款热端既可以适配近程挤出的桌面级3D打印机，安装在X轴滑台的挤出机下方，缩短送料路径提升柔性耗材的送料稳定性，也可以适配远程挤出的设备，通过加长喉管的配置将热端安装在运动端，挤出机固定在设备机架上降低运动部件重量，提升高速打印时的运动响应速度。六边形的散热鳍片结构在侧吹风扇的气流作用下，即使在260℃的高温打印工况下，持续工作数小时散热段上部的温度也可以稳定维持在耗材玻璃化转变温度以下，不会出现耗材提前软化的问题，针对PETG、ABS、PC这类需要较高打印温度的工程耗材，也能保持稳定的挤出状态，不会因为散热不足造成喉管堵料。另外这款热端的整体轴向尺寸做了紧凑化设计，在相同的散热效率下，整体长度比常规圆形鳍片热端缩短了约10%，安装在设备上之后Z轴的有效打印行程损失更小，对于小尺寸成型幅面的桌面设备来说，可以最大化利用设备的成型空间，不会因为热端长度过长造成Z轴零点位置过高、实际可打印高度缩水的问题。

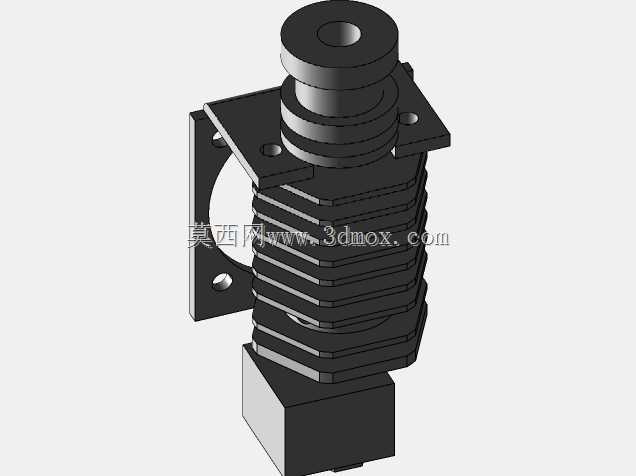

　　从结构建模的细节来看，整个热端的各个配合面都做了合理的公差预留，喉管与散热段、加热块的配合孔采用了H7的公差配合，安装时既可以保证同轴度，不会出现喉管偏心造成的送料阻力过大问题，也不会因为配合过紧造成组装时需要大力敲击损伤零件，安装法兰与散热段的连接位置做了圆角过渡，避免应力集中造成的连接位置断裂，加热块的边角位置做了倒角处理，安装操作时不会划伤操作人员的手部，也不会在设备运动过程中剐蹭到打印的模型或者设备的其他走线。整个热端的结构没有冗余的设计零件，所有部件都可以通过标准紧固件完成组装，不需要特殊的工装夹具就可以完成全流程的组装与后期拆解维护，对于设备厂商的批量组装以及个人用户的DIY改装都有很好的适配性。
