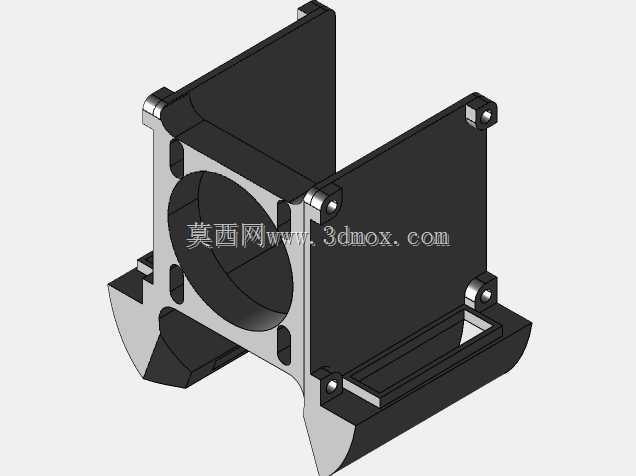

适配4010风机的BP6热端双层导风散热结构

　　在桌面级熔融沉积成型设备的热端散热场景里，风冷系统的风道走向、风机安装位的同轴度、出风面与散热鳍片的贴合间隙，直接决定了热端冷段的温度梯度稳定性，一旦冷段温度过高就会出现耗材提前软化、堵头、送料阻力骤增等问题，这款适配4010规格风机的BP6双层散热结构，就是针对紧凑型挤出热端的散热需求做的定向结构设计。从实际安装边界来看，整个结构的风机安装位严格匹配40mm×40mm×10mm规格的轴流风机，四个安装孔位的中心距保持32mm的行业通用尺寸，孔位内嵌M3螺纹柱的安装凸台，凸台高度预留2.5mm的螺丝锁附空间，避免螺丝穿透结构壁干涉内部风道。双层风道的设计逻辑并非简单叠加两个风机位，而是将上下两层风道的出风方向做了差异化导向：

　　上层风道正对热端散热鳍片的上部区域，沿鳍片竖向间隙形成直吹气流，快速带走鳍片传导上来的热量；下层风道做了15度的斜向导流面，气流斜向吹向喉管与加热块的衔接位置，在喉管外壁形成环形风幕，阻断加热块的热量沿喉管向上传导，避免冷段温度爬升。结构的主体安装侧做了L型定位折边，折边上预留两个定位卡槽与一个锁附孔，可直接卡入挤出机的固定铝型材槽位，不需要额外做转接件，安装时先将卡槽卡入型材凸沿，再锁附一颗M3螺丝即可完成固定，安装公差控制在±0.1mm以内，保证风机中心与散热鳍片中心的同轴度偏差不超过0.2mm，避免出现偏吹、漏风的问题。结构的风道内壁做了顺滑的圆弧过渡，没有直角转折结构，能最大程度降低风阻，根据实际风阻测算，相比直角风道结构，

　　同转速下的出风口风量能提升12%左右，气流噪音也能降低3-5分贝。在材质适配性上，整个结构的壁厚统一设置为2mm，既满足PLA、PETG等常见3D打印耗材的打印强度要求，也适配注塑开模的壁厚均匀性要求，不会出现壁厚差过大导致的缩痕、变形问题。结构底部做了镂空的走线槽，风机的供电线可以沿走线槽排布到设备的线束侧，避免线材晃动干涉风机叶轮转动，也让整机线束排布更规整。从实际使用场景来看，这款结构除了适配常规的桌面级FDM3D打印机热端，也可以用在小型工控主板的局部散热、紧凑型激光雕刻模组的散热位、小型功率模块的风冷散热场景，只要安装边界匹配4010风机的安装尺寸，都可以通过微调安装折边的结构快速适配。

　　设计过程中特意规避了常见双层风扇结构的缺陷：很多双层风扇结构只是简单做两个上下堆叠的风机框，没有做风道分流，导致上下两层风机的气流互相干扰，形成紊流反而降低散热效率，这款结构在两层风道之间设置了分流隔板，将上下风机的出风区域完全隔开，各自形成独立的风道，两层风机的气流不会互相扰动，能让两个风机的风量都充分作用到对应的散热区域。另外，结构的进风侧做了1mm高的挡边，风机安装后挡边刚好贴合风机的外框边缘，避免风机与结构之间的缝隙漏风，保证所有进风都能沿风道导向吹出。在安装兼容性上，结构的固定折边预留了0.2mm的安装间隙，即使铝型材的安装面存在轻微的加工公差，也能顺利完成装配，不会出现卡滞、装不上的问题。针对长期使用的可靠性，结构的安装凸台位置做了加强筋连接，凸台与主体壁面之间设置了三角形加强筋，即使多次拆装螺丝，也不会出现凸台断裂、滑牙的问题，加强筋的厚度设置为1.5mm，不会额外增加过多的结构重量，整个结构的净重控制在15g以内，不会给挤出机的运动组件增加过多负载，避免运动惯量过大导致的打印精度下降问题。
