另一方面长圆孔的调节余量可以让安装人员根据实际风道的对位需求微调风扇位置,保证风扇出风面和需要散热的热端换热面完全对正,不会出现偏吹导致的局部散热死角。立面下方延伸出的L型弯折支撑边,是整个结构的受力承载部位,它不是简单的直角弯折,弯折处做了小半径的圆弧过渡,这个细节是为了避免钣金弯折处的应力集中——设备长期运行中风扇自身会产生持续的微幅振动,如果弯折处是尖锐直角,长期交变应力作用下很容易出现钣金疲劳开裂,导致风扇移位脱落。支撑边上预留的固定孔位,是用来把整个组件锁附在设备主安装板上的,孔位的位置经过重心校核,锁附完成后风扇的重心刚好落在支撑边的受力中心线上,不会因为重心偏置导致长期运行后固定螺丝松动、组件倾斜。从安装边界来看,在工业电子设备、小型自动化控制模组以及3D打印成型设备的热端散热系统中,这类适配4010规格风扇的单层安装固定结构是风冷散热链路里的核心衔接部件,它的作用不只是把风扇固定在指定位置,更要兼顾风道密封、安装同轴度、周边部件避让这几个核心工程需求,很多散热效率不达标的问题,往往不是风扇本身风量不够,而是固定结构的设计缺陷导致的风路漏风、共振偏移、安装干涉。从结构形态来看,这个固定件采用一体化弯折的钣金构型,主体立面是和40mm边长风扇完全匹配的方形安装面,四个角预留的长圆孔不是随意设计的:一方面可以抵消钣金加工、风扇注塑外壳的尺寸公差,避免安装时孔位对不上强行锁附导致的风扇壳体变形、扇叶擦边问题;

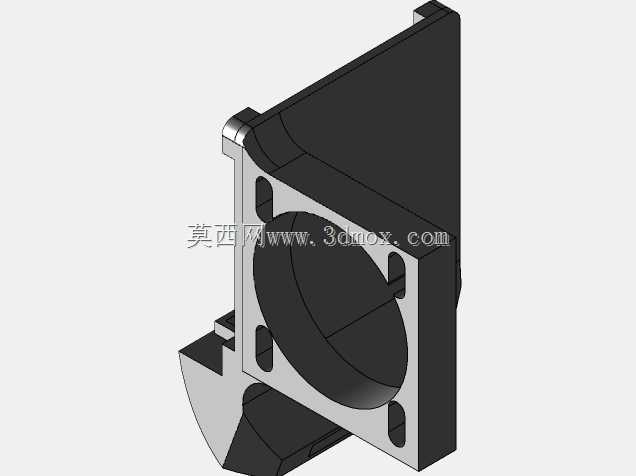

这个结构适配的4010风扇是行业通用的标准规格,也就是外形尺寸40mm×40mm×10mm的轴流风扇,整个固定件安装完成后,在设备内部占用的空间边界非常规整,横向宽度和风扇保持一致为40mm,纵向从安装基准面到风扇背面的总厚度控制在15mm以内,不会过度挤占设备内部的走线空间、其他功能模组的安装空间,对于内部空间紧凑的小型工业设备来说,这种紧凑化的设计非常友好。设计思路上,这个结构没有采用多余的冗余设计,所有的结构特征都是服务于功能需求:立面中间的大尺寸圆形开孔,直径和风扇的有效出风直径完全匹配,没有多余的边框遮挡出风面积,能最大程度把风扇产生的风压全部导到需要散热的热端部位,不会因为结构件遮挡导致风阻增大、风量损失;
侧边的缺口设计是为了避让热端的测温走线、加热线走线,避免安装风扇的时候压线导致的线路绝缘层破损、短路风险;钣金的厚度选择也经过权衡,太薄的话固定强度不足,风扇运行时会产生明显的共振噪音,太厚的话会增加不必要的重量和材料成本,选用的常规钣金厚度刚好可以在保证结构刚性的前提下,把共振频率控制在风扇运行转速对应的频率范围之外,避免运行时产生共振异响。实际应用场景里,这类结构除了用在3D打印设备的热端散热,还可以用在小型工业控制板卡的局部散热、小型伺服驱动器的辅助散热、传感器模组的温度稳定散热等场景,只要是需要固定4010规格轴流风扇、对安装空间有紧凑要求、需要保证风道密封性的场合,这个结构的设计逻辑都能适配。和双层风扇固定结构不同,
这个单层结构只适配单风扇安装,对应的散热需求是热端功耗在中等区间的场景,不需要双风扇串联增压,单风扇的风量就可以满足散热要求,同时单层结构的风阻更小,相同风扇规格下单层固定结构的实际出风效率比双层结构更高,因为没有中间衔接部位的风路损耗。在安装维护层面,这个结构的设计也考虑了拆装便利性,所有的固定螺丝都是从外侧锁附,不需要伸进设备内部盲操,后期更换风扇的时候只需要拆下风扇本身的四个固定螺丝就可以完成更换,不需要把整个固定支架从设备上拆下来,能大幅降低现场维护的时间成本。结构表面没有多余的凸起、毛刺,所有的钣金边缘都做了折边处理,避免安装维护的时候划伤操作人员的手部,也不会刮破周边的线材绝缘层。从风道设计的角度看,这个固定结构的立面和风扇出风面贴合后,可以形成一个相对封闭的导风腔,风扇吹出的冷风不会从侧边散逸,全部顺着开孔流向散热鳍片或者热端表面,相比那种用扎带直接把风扇绑在散热件上的固定方式,这种硬质固定结构的散热效率能提升15%以上,同时完全避免了扎带老化断裂导致风扇脱落的风险。很多工程师在做散热结构设计的时候,往往只关注风扇的风量、风压参数,忽略固定结构的细节设计,最后做出来的散热系统实际效果达不到仿真预期,这个固定结构的设计细节就刚好覆盖了那些容易被忽略的工程点:公差补偿、应力释放、走线避让、共振规避、风路密封,每一个特征都对应实际应用中会遇到的问题,没有多余的装饰性设计,完全是功能导向的机械结构设计。
