四通道变径式流体管路合并收集结构

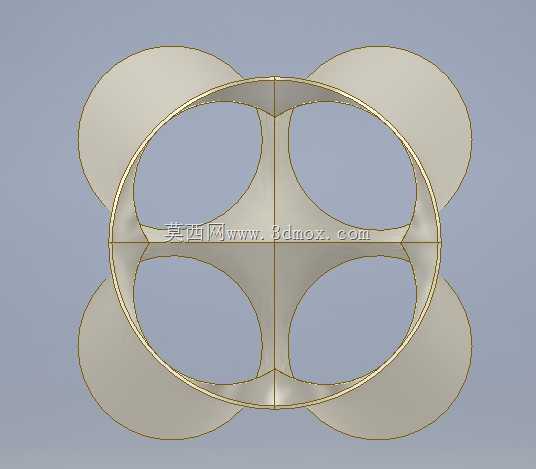

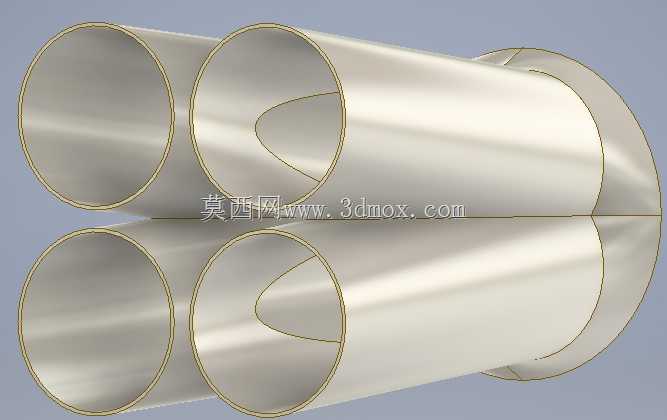

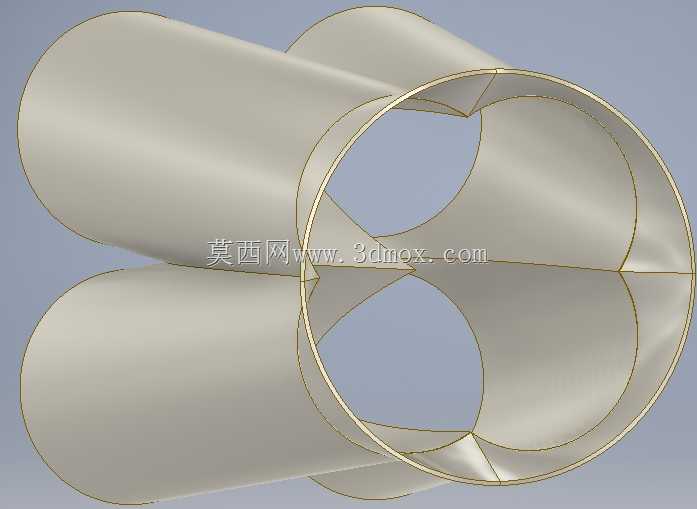

　　在流体输送、通风排气、多支路介质汇流的工程场景中，多通道合并收集部件是衔接支路管线与主路输送段的核心连接件，这类部件的设计合理性直接影响管路系统的流阻损失、介质汇流稳定性以及安装空间的适配性。本次设计的四通道合并收集结构，针对小口径支路向大口径主路汇流的工况做了针对性结构优化，区别于常规直角三通、四通类管件的汇流逻辑，该结构采用支路轴线与主路轴线平行的排布方式，四个支路入口端采用等径圆形开口设计，入口内径为50毫米，适配常规小口径输送管路的对接需求，支路段采用等径直筒延伸设计，保证介质进入部件时的流态稳定，避免入口段截面突变造成的局部涡流。在支路与主路的衔接区域，采用平滑过渡的曲面导流结构，将四个支路的介质流道逐步收拢汇入主路腔体，

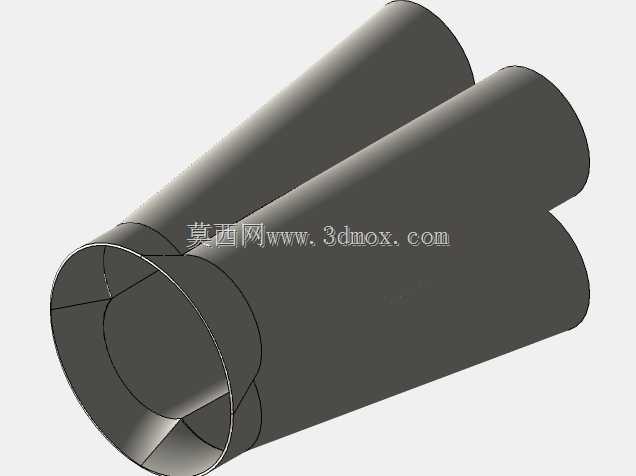

　　主路出口端内径为90毫米，出口端设置带安装凸缘的法兰边结构，凸缘端面预留均匀分布的安装孔位，可直接与下游主路管路通过螺栓紧固连接，安装时凸缘端面可加装密封垫片实现端面密封，避免介质泄漏。从设计思路来看，该结构摒弃了传统多通管件支路垂直接入主路的结构形式，采用平行排布的支路布局，能够大幅降低多支路同时汇流时的流道干涉问题，减少不同支路介质对冲造成的能量损失，同时平行布局的结构在安装时能够让所有支路管路从同一方向接入，适合安装空间受限、管路排布方向统一的工况场景，比如紧凑型通风系统的多风口汇流、小型流体试验台的多支路介质收集、除尘系统的多吸风口管路汇总等场景。在外形尺寸边界上，

　　该结构整体沿主路轴线方向的长度根据支路与主路的过渡曲面曲率做了优化控制，既保证过渡曲面的曲率半径足够大以降低流阻，又避免整体长度过长造成安装空间浪费，四个支路入口端呈矩形阵列排布，相邻支路入口的中心距根据管壁厚度做了合理预留，保证支路对接时的安装操作空间，不会出现管路接头干涉的问题。结构壁厚根据常规低压流体输送的强度要求做了均匀化设计，整体壁厚保持一致，既满足结构强度要求，又避免局部壁厚突变造成的应力集中，适合采用注塑、铸造或者钣金焊接工艺加工成型，加工过程中过渡曲面区域可通过一体成型工艺保证内壁光滑度，减少介质流动时的沿程阻力。在实际选型应用时，该部件可根据输送介质的特性选择对应加工材质，

　　输送常规空气类介质时可采用PVC或者普通碳钢材质，输送腐蚀性流体时可更换为不锈钢或者工程塑料材质，安装过程中支路端可采用卡接、焊接或者法兰连接的方式与上游支路管路对接，主路端通过凸缘法兰与下游管路固定，安装完成后可承受常规低压管路系统的工作压力，不会出现结构变形或者密封失效的问题。相较于传统的多通管件，这种平行式四通道合并收集结构在特定安装场景下的适配性更强，能够有效减少管路系统的弯头、转接件使用数量，降低整个管路系统的安装成本与流阻损失，同时一体成型的结构减少了管路连接节点，也降低了系统出现泄漏的概率。
