雅马哈女妖ATV链条防护盖结构设计

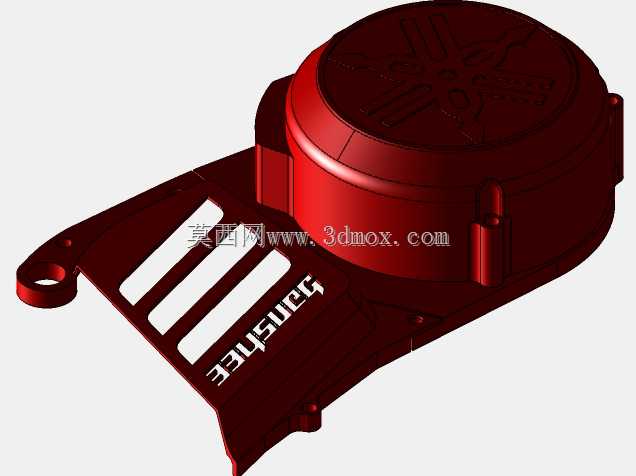

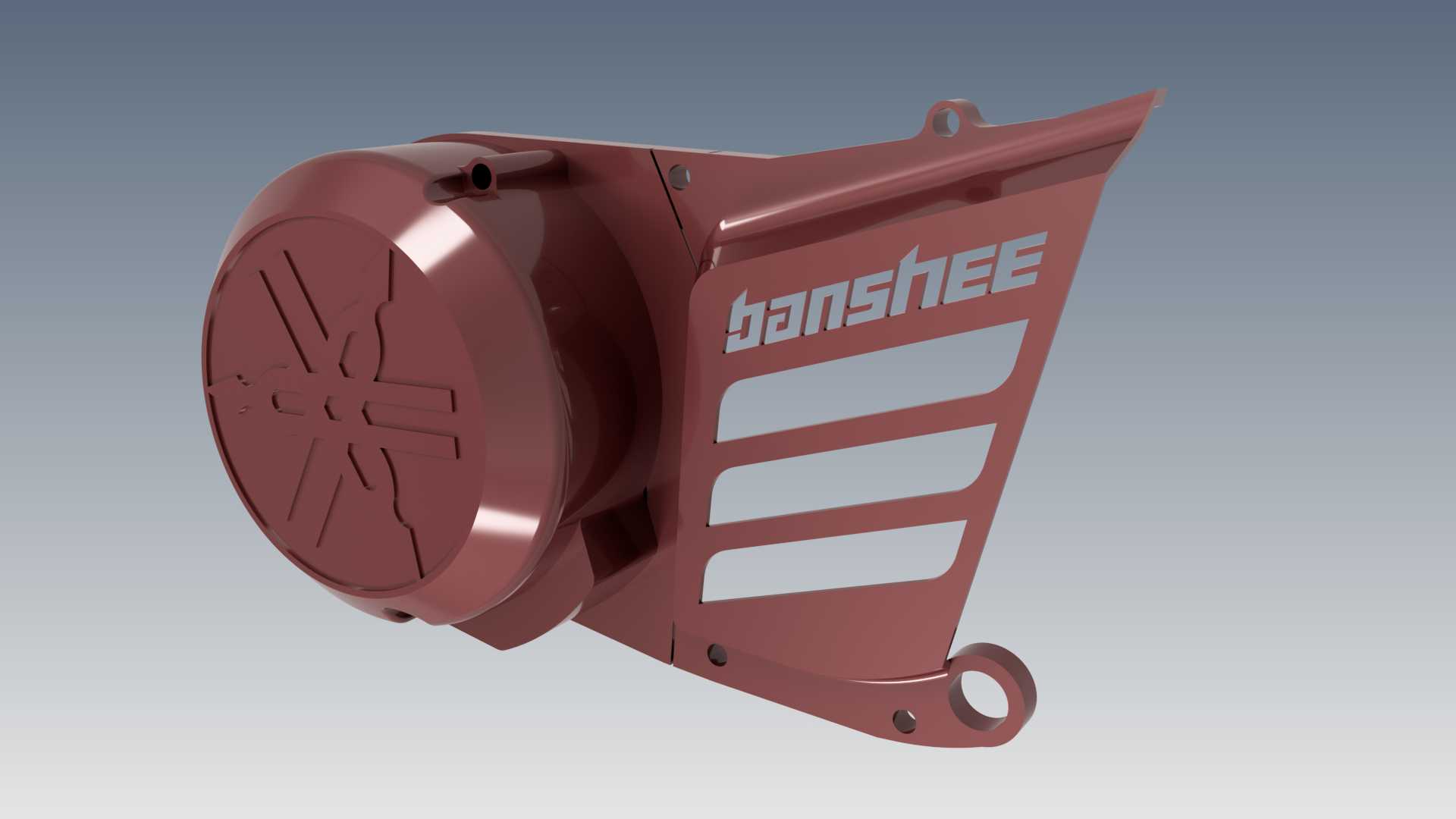

　　全地形车在非铺装路面行驶时，传动链条直接暴露在外，很容易被卷起的碎石、泥块、杂草击打，不仅会加速链条磨损，杂物卡入链节还可能引发跳齿、脱链甚至传动失效，这类外露传动部件的防护件，是越野类ATV日常使用中故障率不低的易损结构。这款适配雅马哈女妖车型的链盖，在设计时首先要平衡防护覆盖范围和传动系统的散热、检修需求，不能为了全封闭遮挡导致链条运转热量堆积，也不能留出过大缝隙让杂物轻易侵入。从结构上看，该链盖分为两个功能区域，圆形端对应从动链轮的安装位置，罩体完全覆盖链轮外侧，避免骑行时裤脚、异物卷入链轮与链条的啮合区域，端盖上的加强筋既做了品牌标识的造型融合，也能在不增加壁厚的前提下提升端盖的抗冲击刚度，防止飞石击打导致罩体开裂变形。

　　延伸的侧翼部分顺着链条的走向布置，覆盖链条上半段的外侧，三条横向镂空槽既减轻了零件整体重量，也能让链条运转时带起的泥沙及时从槽口排出，不会在罩体内淤积磨蚀链节。安装边界的设计完全匹配原车的安装点位，上下两处带衬套的安装孔位对应车架上的固定螺柱，中部的连接位贴合发动机侧盖的安装凸台，所有安装面的贴合公差控制在合理范围，安装后不会和运转的链条、链轮产生运动干涉，也不会因为整车振动出现固定位松旷异响。材质选用上适配越野场景的使用需求，采用具备一定韧性的工程塑料注塑成型，低温环境下也不容易脆裂，表面的哑光质感能减少户外强光下的反光干扰，同时耐泥沙冲刷、耐油污腐蚀，长期使用不会出现明显的老化变色。在实际维修替换场景中，

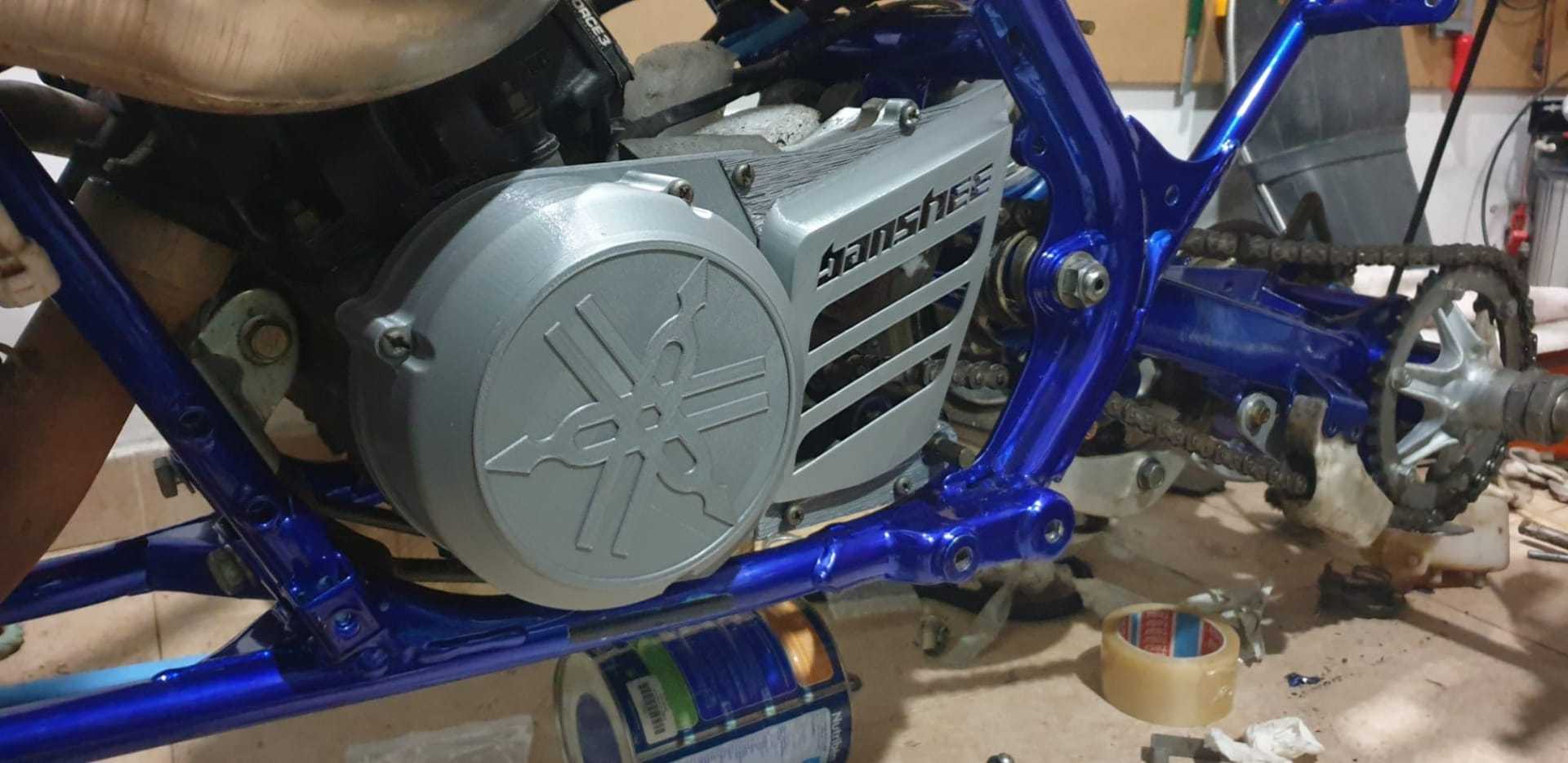

　　这款链盖的安装不需要额外改动原车结构，直接对准固定位拧紧紧固件即可完成装配，相比金属材质的改装护罩，重量更轻不会增加簧下质量，也不会因为磕碰变形后刮蹭链条，对于日常林道穿越、场地骑行的使用场景，防护性和耐用性都能满足需求。设计过程中还考虑了链条张紧度调整的余量，罩体内腔预留了足够的空间，在链条磨损伸长调整后轮位置后，链条依然不会和罩体内壁发生摩擦，侧翼的边缘做了卷边圆滑处理，避免维修时锋利边缘划伤操作人员。和很多通用型改装链盖不同，这款结构完全针对女妖车型的传动布局做了适配，不会出现安装位错位、覆盖范围不足的问题，圆形端的造型和原车侧盖的视觉风格统一，安装后不会有突兀的改装感，同时镂空的造型也能满足部分用户的外观改装需求，在保证防护功能的前提下兼顾了外观协调性。
